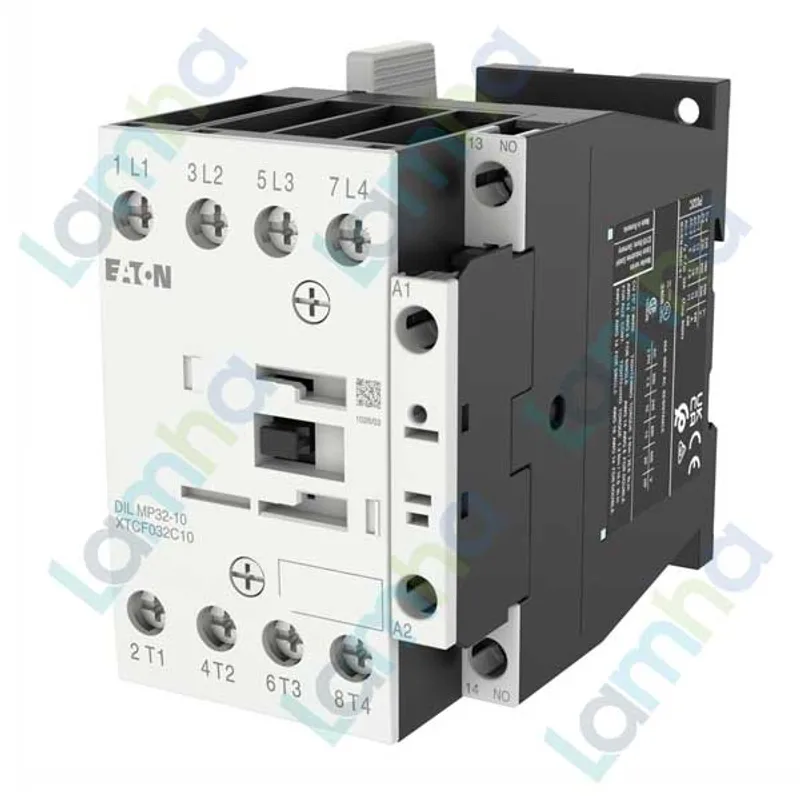

Khởi động từ (Contactor) Eaton Moeller 109812 - DILMP32-10(RDC240) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109812 - DILMP32-10(RDC240): Giới thiệu & nguồn gốc thương hiệu

Khởi động từ Eaton Moeller 109812 - DILMP32-10(RDC240) là contactor 4 cực thuộc dòng Eaton Moeller series DILMP, dùng để đóng cắt mạch điện công nghiệp, điều khiển tải động cơ, tải điện trở, gia nhiệt, chiếu sáng hoặc các phụ tải 4 cực cần vận hành ổn định. Sản phẩm có mã hàng DILMP32-10(RDC240), cuộn hút điều khiển DC, phù hợp cho tủ điện điều khiển, hệ thống tự động hóa và các ứng dụng phân phối điện hạ áp.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp thuộc Eaton, tập đoàn quản lý năng lượng có lịch sử phát triển lâu đời, nổi bật trong các lĩnh vực đóng cắt, bảo vệ, điều khiển động cơ và tự động hóa. Với xuất xứ Romania, model này phù hợp cho các công trình yêu cầu thiết bị contactor chính hãng, độ tin cậy cao và khả năng tích hợp tốt trong hệ thống điện công nghiệp.

Hạng mục	Thông tin tham khảo
Tên sản phẩm	Khởi động từ Eaton Moeller 109812 - DILMP32-10(RDC240)
Mã hàng / Model	DILMP32-10(RDC240)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Dòng sản phẩm	Eaton Moeller series DILMP
Loại thiết bị	Contactor / khởi động từ 4 cực
Số cực	4P
Dòng làm việc tham khảo	32A theo nhóm ứng dụng AC-1
Công suất động cơ tham khảo	7.5kW ở 380/400V theo nhóm ứng dụng AC-3
Tiếp điểm phụ tích hợp	1 tiếp điểm thường mở NO
Điện áp cuộn hút điều khiển	RDC240: 200 - 240V DC
Kiểu đấu nối	Cầu đấu vít
Ứng dụng chính	Đóng cắt tải 4 cực, điều khiển động cơ, tải điện trở, gia nhiệt, chiếu sáng và phụ tải công nghiệp

Ưu điểm / tính năng nổi bật

Contactor Eaton Moeller DILMP32-10(RDC240) được thiết kế cho các hệ thống cần đóng cắt điện chắc chắn, vận hành rõ trạng thái và dễ lắp trong tủ điện công nghiệp. Cấu trúc 4 cực giúp thiết bị phù hợp với mạch 3 pha 4 dây hoặc các tải cần ngắt đồng thời nhiều đường dây.

• Thiết kế khởi động từ 4P giúp đóng cắt đồng thời nhiều cực, phù hợp cho mạch nguồn 3 pha 4 dây hoặc phụ tải 4 cực.
• Cuộn hút 200 - 240V DC hỗ trợ vận hành trong hệ thống điều khiển dùng nguồn một chiều, giảm nhiễu và phù hợp với tủ điều khiển tự động.
• Tích hợp tiếp điểm phụ NO thuận tiện cho mạch tự giữ, báo trạng thái hoặc liên động điều khiển.
• Kiểu đấu nối vít giúp thi công, bảo trì và thay thế thiết bị dễ dàng trong tủ điện.
• Phù hợp cho các ứng dụng đóng cắt tải động cơ, tải điện trở, gia nhiệt, đèn và các phụ tải công nghiệp cần độ ổn định cao.

Chức năng & nguyên lý hoạt động / ứng dụng

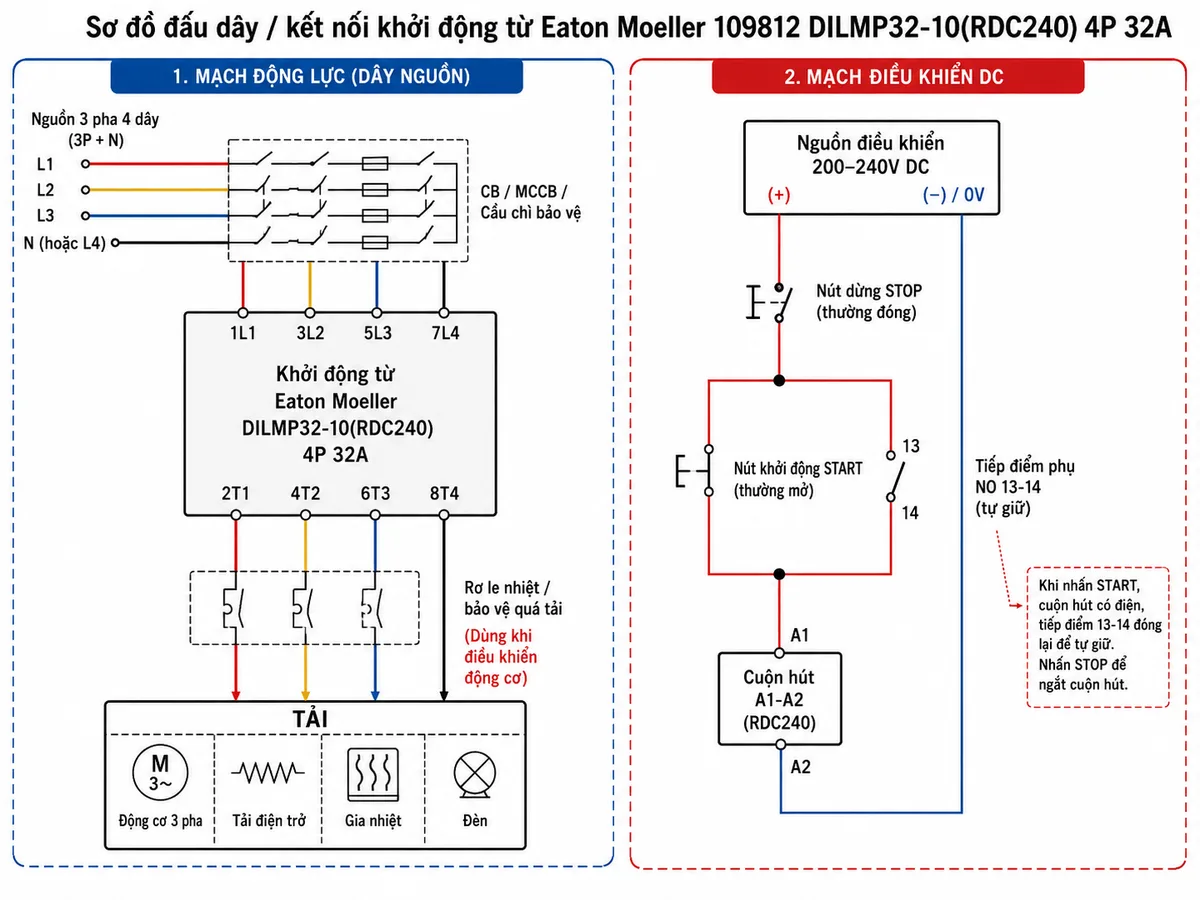

Sơ đồ đấu dây / kết nối khuyến nghị

Trong hệ thống điện, Eaton Moeller 109812 DILMP32-10(RDC240) thường được lắp sau thiết bị bảo vệ như CB, MCCB hoặc cầu chì. Nguồn lực đi vào các cực phía trên của contactor, sau đó đi ra tải qua các cực phía dưới. Với tải động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp theo thiết kế tủ điện.

Phần điều khiển sử dụng nguồn DC phù hợp với dải cuộn hút RDC240. Mạch điều khiển cơ bản có thể gồm nút STOP thường đóng, nút START thường mở, cuộn hút A1-A2 và tiếp điểm phụ NO để tự giữ sau khi contactor đã đóng.

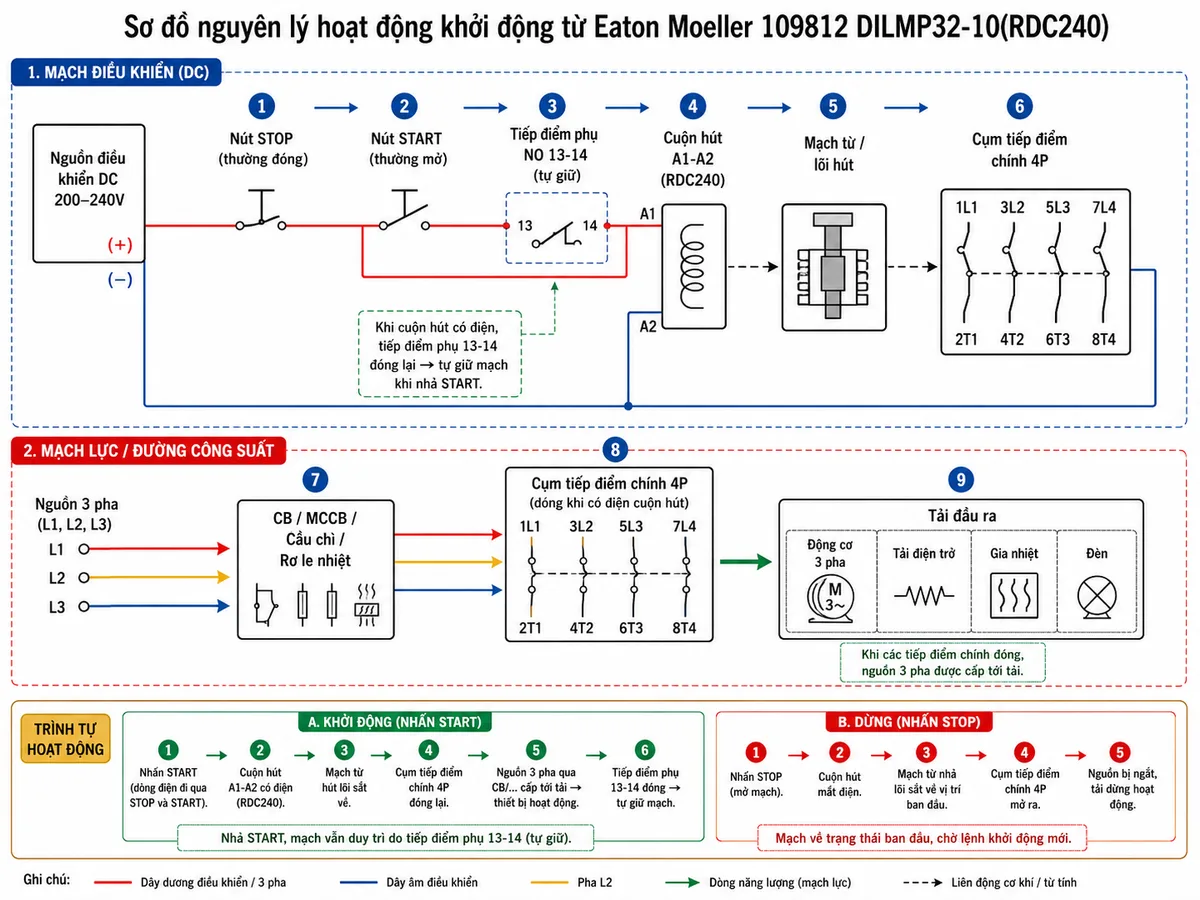

Nguyên lý hoạt động

Khi nhấn START, nguồn điều khiển DC cấp vào cuộn hút A1-A2 của khởi động từ Eaton Moeller 109812. Cuộn hút tạo lực từ kéo lõi từ, làm các tiếp điểm chính đóng lại để cấp điện cho tải. Đồng thời, tiếp điểm phụ NO 13-14 có thể đóng để duy trì mạch điều khiển, giúp contactor tiếp tục giữ trạng thái đóng sau khi nhả nút START.

Khi nhấn STOP, hoặc khi mạch bảo vệ ngắt, nguồn cấp cho cuộn hút bị cắt. Lực từ mất đi, cơ cấu lò xo đưa tiếp điểm chính về trạng thái mở, ngắt nguồn cấp tới tải. Nhờ nguyên lý này, contactor 4 cực Eaton Moeller giúp điều khiển tải từ xa, liên động an toàn và tích hợp tốt trong tủ điện tự động.

Ứng dụng thực tế

DILMP32-10(RDC240) phù hợp dùng trong tủ điều khiển động cơ, tủ phân phối hạ áp, hệ thống bơm, quạt, băng tải, máy gia nhiệt, hệ thống chiếu sáng công nghiệp và các cụm máy cần đóng cắt phụ tải bằng tín hiệu điều khiển DC. Với cấu trúc 4 cực, sản phẩm đặc biệt hữu ích khi cần đóng cắt cả dây trung tính hoặc một cực tải bổ sung theo yêu cầu thiết kế.

Cam kết & nơi mua hàng

Khi cần mua Khởi động từ Eaton Moeller 109812 - DILMP32-10(RDC240) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng nhu cầu tải để đảm bảo hệ thống vận hành an toàn. Tại thietbicodien, sản phẩm được tư vấn theo ứng dụng thực tế, hỗ trợ kiểm tra mã hàng và lựa chọn thiết bị đóng cắt phù hợp cho tủ điện công nghiệp.

thietbicodien cam kết cung cấp thiết bị điện công nghiệp chính hãng, hỗ trợ báo giá nhanh, tư vấn kỹ thuật rõ ràng và đồng hành cùng khách hàng trong quá trình lựa chọn contactor Eaton Moeller cho hệ thống điện.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109812 - DILMP32-10(RDC240) dùng để làm gì?

Sản phẩm dùng để đóng cắt và điều khiển phụ tải điện công nghiệp như động cơ, tải điện trở, gia nhiệt, đèn hoặc các tải 4 cực trong tủ điện điều khiển.

DILMP32-10(RDC240) có cuộn hút điện áp bao nhiêu?

Model DILMP32-10(RDC240) sử dụng cuộn hút điều khiển DC theo dải RDC240, phù hợp với nguồn điều khiển 200 - 240V DC.

Contactor Eaton Moeller 109812 có mấy cực?

Đây là contactor 4 cực, phù hợp với mạch cần đóng cắt đồng thời 4 đường dây, ví dụ hệ thống 3 pha 4 dây hoặc tải 4 cực.

Sản phẩm có tiếp điểm phụ không?

Model này có cấu hình tích hợp 1 tiếp điểm phụ thường mở NO, thường dùng cho mạch tự giữ, báo trạng thái hoặc liên động điều khiển.

DILMP32-10(RDC240) có dùng cho động cơ 7.5kW được không?

Theo nhóm ứng dụng động cơ AC-3 ở mức điện áp 380/400V, sản phẩm được tham khảo cho công suất 7.5kW. Khi lắp đặt thực tế, cần kiểm tra thêm điện áp lưới, dòng tải, chế độ làm việc và thiết bị bảo vệ đi kèm.

Khi lắp contactor Eaton Moeller 109812 cần lưu ý gì?

Cần chọn đúng điện áp cuộn hút, đấu đúng cực nguồn và cực tải, phối hợp CB/MCCB/cầu chì và rơ le nhiệt phù hợp. Việc lắp đặt nên do kỹ thuật viên điện thực hiện theo sơ đồ tủ điện và tiêu chuẩn an toàn hiện hành.

Mua Eaton Moeller DILMP32-10(RDC240) chính hãng ở đâu?

Khách hàng có thể đặt mua Eaton Moeller DILMP32-10(RDC240) chính hãng tại thietbicodien để được tư vấn đúng model, hỗ trợ báo giá và lựa chọn thiết bị phù hợp với ứng dụng.
