Khởi động từ (Contactor) Eaton Moeller 109797 - DILMP32-10(230V50HZ,240V60HZ) 4P, 32A, 7.5kW

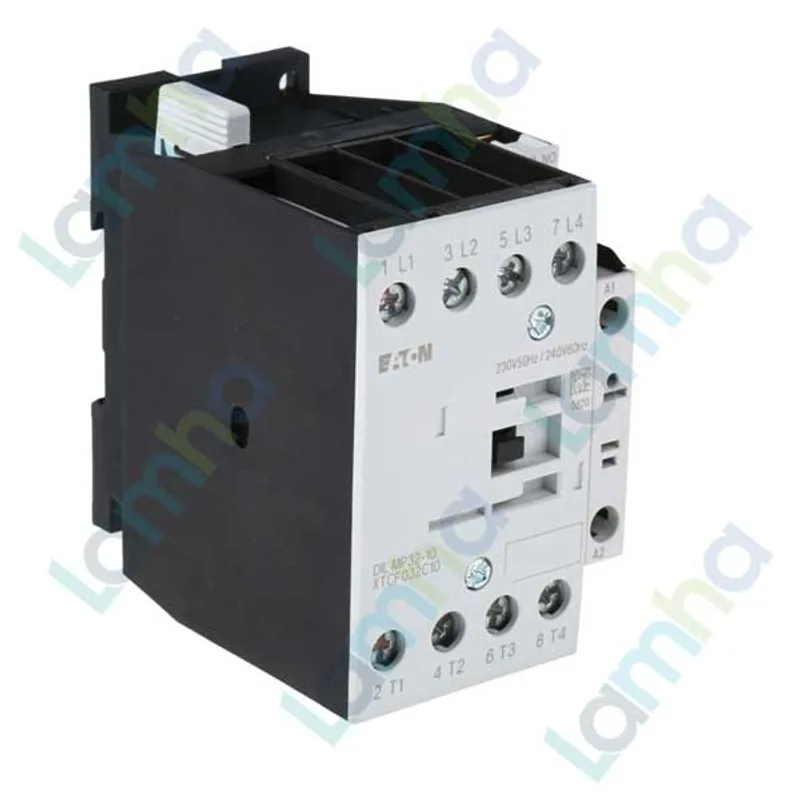

Khởi động từ Eaton Moeller 109797 DILMP32-10(230V50HZ,240V60HZ)

Khởi động từ Eaton Moeller 109797 model DILMP32-10(230V50HZ,240V60HZ) là contactor công nghiệp thuộc dòng Eaton Moeller DILMP, dùng để đóng cắt và điều khiển tải điện trong tủ điện hạ thế. Sản phẩm phù hợp cho các hệ thống cần contactor 4 cực, điều khiển tải 4 đường dây, mạch động lực, tải điện trở, tải gia nhiệt hoặc động cơ trong môi trường công nghiệp.

Eaton Moeller là thương hiệu thiết bị điện công nghiệp quen thuộc trong các hệ thống điều khiển, bảo vệ và phân phối điện. Dòng DILMP được sử dụng nhiều trong tủ điều khiển nhờ cấu trúc gọn, vận hành bằng cuộn hút AC và khả năng phối hợp với phụ kiện điều khiển/bảo vệ trong hệ thống đóng cắt.

Thông số kỹ thuật tham khảo của Eaton Moeller 109797

Hạng mục	Thông tin
Tên dòng sản phẩm	Eaton Moeller DILMP 4-pole contactor
Mã hàng Eaton	109797
Model	DILMP32-10(230V50HZ,240V60HZ)
Kiểu thiết bị	Contactor / khởi động từ 4 cực
Kiểu vận hành	Cuộn hút AC
Điện áp cuộn hút	230 V 50 Hz / 240 V 60 Hz
Dòng làm việc AC-1	32 A
Công suất động cơ AC-3	7.5 kW tại 380/400 V
Tiếp điểm chính	4 tiếp điểm thường mở
Tiếp điểm phụ tích hợp	1 tiếp điểm NO, ký hiệu 13-14
Kiểu đấu nối	Cọc vít
Điện áp cách điện định mức	690 V AC
Điện áp làm việc định mức	690 V AC
Tuổi thọ cơ khí	10.000.000 lần thao tác
Kích thước	97 x 85 x 58 mm
Khối lượng	0.49 kg
Tiêu chuẩn / chứng nhận	IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE, VDE 0660
Xuất xứ	Romania

Ưu điểm và tính năng nổi bật

• Khởi động từ 4P cho phép đóng cắt đồng thời bốn đường dẫn, phù hợp với hệ thống 3 pha có trung tính hoặc các mạch cần ngắt nhiều cực cùng lúc.
• Cuộn hút AC giúp thiết bị đóng/ngắt tiếp điểm chính theo tín hiệu điều khiển từ mạch nút nhấn, relay, timer hoặc bộ điều khiển.
• Tiếp điểm phụ NO 13-14 hỗ trợ tạo mạch tự giữ, phản hồi trạng thái đóng contactor hoặc liên động trong mạch điều khiển.
• Cọc vít đấu dây thuận tiện cho lắp đặt trong tủ điện, dễ kiểm tra và bảo trì khi cần siết lại đầu nối.
• Contactor Eaton Moeller phù hợp cho tủ điều khiển động cơ, tủ gia nhiệt, tủ chiếu sáng công nghiệp và các cụm đóng cắt tải điện trở.

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

DILMP32-10(230V50HZ,240V60HZ) có nhiệm vụ nhận tín hiệu từ mạch điều khiển để đóng hoặc ngắt mạch động lực. Khi cuộn hút được cấp điện đúng cấu hình, lõi từ bên trong contactor hút phần ứng, làm các tiếp điểm chính chuyển sang trạng thái đóng và cấp điện cho tải. Khi mất tín hiệu điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái ban đầu, ngắt nguồn cấp ra tải.

Sơ đồ đấu dây và kết nối

Trong tủ điện, nguồn động lực thường đi qua MCCB, CB hoặc cầu chì trước khi vào contactor. Các cực nguồn phía trên của contactor nhận nguồn vào, các cực ra phía dưới cấp đến tải. Riêng mạch điều khiển dùng nút STOP, START và có thể dùng tiếp điểm phụ để duy trì trạng thái đóng sau khi nhấn START. Khi dùng cho động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ động cơ phù hợp.

[[IMAGE: Sơ đồ đấu dây / kết nối Khởi động từ Eaton Moeller 109797 DILMP32-10(230V50HZ,240V60HZ) 4P: thể hiện nguồn 3 pha 4 dây L1-L2-L3-N hoặc bốn đường dây tải đi qua MCCB/CB/cầu chì bảo vệ vào các cực phía trên 1L1, 3L2, 5L3, 7L4; các cực ra 2T1, 4T2, 6T3, 8T4 cấp đến tải động cơ 3 pha hoặc tải điện trở/gia nhiệt/đèn; cuộn hút A1-A2 nhận nguồn điều khiển 230V50Hz hoặc 240V60Hz qua nút STOP, START; tiếp điểm phụ NO 13-14 mắc song song START để tự giữ; có rơ le nhiệt khi dùng cho động cơ, nhãn dây và mũi tên dòng điện rõ ràng.]

Nguyên lý hoạt động

Khi người vận hành nhấn START, dòng điều khiển đi qua STOP, START và cấp vào cuộn hút A1-A2. Cuộn hút sinh từ trường, kéo lõi từ để đóng cụm tiếp điểm chính. Sau khi tiếp điểm chính đóng, điện được cấp đến tải. Đồng thời, tiếp điểm phụ NO có thể đóng để tạo mạch tự giữ, giúp contactor tiếp tục duy trì trạng thái làm việc sau khi thả nút START. Khi nhấn STOP hoặc khi mạch bảo vệ tác động, cuộn hút mất điện, contactor nhả và ngắt tải.

[[IMAGE: Sơ đồ nguyên lý hoạt động Khởi động từ Eaton Moeller 109797 DILMP32-10(230V50HZ,240V60HZ): thể hiện các khối chức năng gồm nguồn điều khiển AC 230V/50Hz hoặc 240V/60Hz, nút nhấn STOP-START, cuộn hút A1-A2, mạch từ/lõi hút, cụm tiếp điểm chính 4P, tiếp điểm phụ NO 13-14, tải đầu ra và khối bảo vệ MCCB/cầu chì/rơ le nhiệt; dùng mũi tên mô tả luồng tín hiệu điều khiển làm cuộn hút đóng tiếp điểm chính, cấp điện cho tải và tiếp điểm phụ phản hồi/tự giữ.]

Ứng dụng thực tế

• Điều khiển đóng cắt tải trong tủ điện công nghiệp, tủ điều khiển máy móc và dây chuyền sản xuất.
• Đóng cắt động cơ trong các hệ thống bơm, quạt, máy nén, băng tải hoặc thiết bị cơ điện.
• Điều khiển tải điện trở, tải gia nhiệt, hệ thống chiếu sáng công suất lớn hoặc mạch cần đóng cắt nhiều cực.
• Dùng trong mạch tự giữ, mạch liên động và các cụm điều khiển cần phản hồi trạng thái tiếp điểm.

Cam kết và nơi mua hàng

Khi chọn mua contactor Eaton Moeller DILMP32-10, khách hàng nên kiểm tra đúng mã hàng, điện áp cuộn hút, số cực, tình trạng tem nhãn và phụ kiện đi kèm để bảo đảm lắp đặt đúng thiết kế tủ điện.

Để mua Khởi động từ Eaton Moeller 109797 DILMP32-10(230V50HZ,240V60HZ) chính hãng, đúng model và được hỗ trợ tư vấn kỹ thuật theo nhu cầu sử dụng, quý khách hãy đặt hàng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109797 dùng để làm gì?

Sản phẩm dùng để đóng cắt và điều khiển tải điện trong tủ điện công nghiệp. Thiết bị phù hợp cho mạch động lực, mạch điều khiển tải bốn cực, tải điện trở, tải gia nhiệt và các ứng dụng điều khiển động cơ khi phối hợp bảo vệ đúng cách.

DILMP32-10(230V50HZ,240V60HZ) có phải contactor 4 cực không?

Có. Đây là contactor 4 cực, cho phép đóng cắt đồng thời bốn đường dẫn, hữu ích trong hệ thống cần ngắt cả các pha và dây trung tính hoặc các mạch tải yêu cầu cách ly nhiều cực.

Tiếp điểm phụ 13-14 trên contactor dùng để làm gì?

Tiếp điểm phụ 13-14 là tiếp điểm thường mở, thường được dùng trong mạch tự giữ sau nút START, mạch báo trạng thái contactor đã đóng hoặc mạch liên động điều khiển.

Khi dùng cho động cơ có cần lắp thêm bảo vệ quá tải không?

Có. Contactor có nhiệm vụ đóng cắt, không thay thế hoàn toàn chức năng bảo vệ quá tải cho động cơ. Khi dùng trong mạch động cơ, nên phối hợp với rơ le nhiệt, MPCB, MCCB hoặc thiết bị bảo vệ phù hợp theo thiết kế hệ thống.

Model này phù hợp với tải điện trở/gia nhiệt không?

Có. Dòng DILMP 4 cực phù hợp cho nhiều tải công nghiệp, trong đó có tải điện trở và gia nhiệt. Khi lựa chọn, cần kiểm tra dòng tải thực tế, điện áp hệ thống, điều kiện tản nhiệt trong tủ và phương án bảo vệ ngắn mạch.

Cần lưu ý gì khi đấu dây Eaton Moeller DILMP32-10?

Cần cấp đúng nguồn điều khiển cho cuộn hút, đấu đúng cực nguồn vào và cực tải ra, siết chặt cọc vít, bố trí thiết bị bảo vệ phía trước và kiểm tra sơ đồ điều khiển trước khi vận hành. Việc lắp đặt nên do kỹ thuật viên điện có chuyên môn thực hiện.
