Khởi động từ (Contactor) Eaton Moeller 109796 - DILMP32-10(230V50/60HZ) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109796 DILMP32-10(230V50/60HZ) 4P 32A 7.5kW

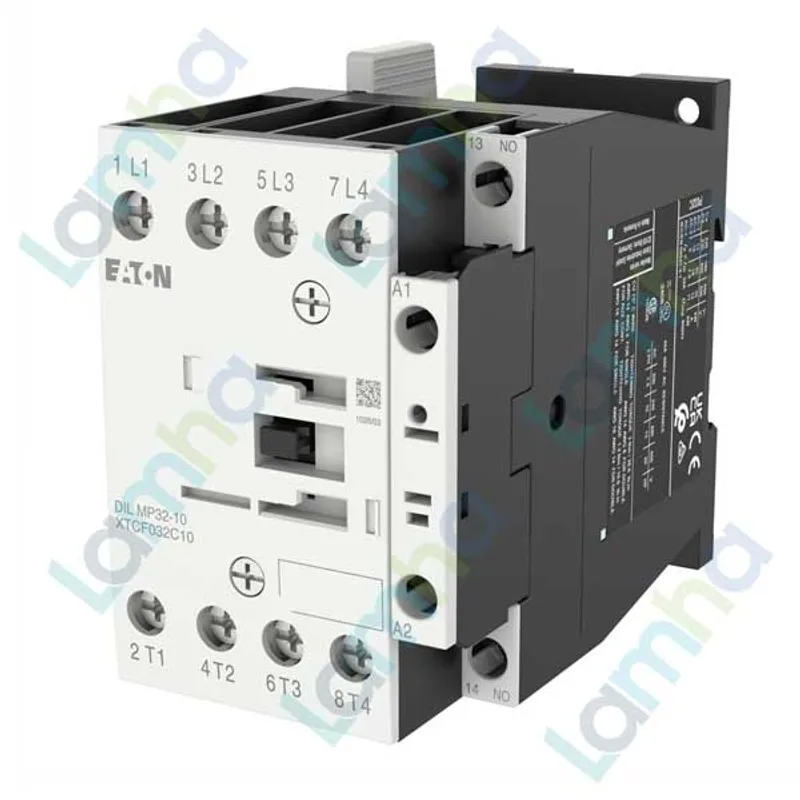

Khởi động từ Eaton Moeller 109796 mã DILMP32-10(230V50/60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt tải điện trong tủ điều khiển, tủ động lực và hệ thống tự động hóa công nghiệp. Sản phẩm sử dụng cuộn hút 230V AC 50/60Hz, có tiếp điểm chính 4P, tiếp điểm phụ 1NO và kiểu đấu nối bằng vít, phù hợp cho các ứng dụng đóng cắt tải AC-1, tải động cơ AC-3 theo đúng điều kiện thiết kế.

Eaton là thương hiệu thiết bị điện công nghiệp toàn cầu, trong đó Moeller là dòng sản phẩm nổi tiếng về thiết bị đóng cắt, bảo vệ và điều khiển hạ thế. Với xuất xứ Romania, model này phù hợp cho các doanh nghiệp cần contactor Eaton 4P 32A có độ tin cậy cao, dễ lắp đặt và dễ tích hợp vào hệ thống điều khiển hiện hữu.

Ưu điểm và tính năng nổi bật

• Thiết kế 4 cực, phù hợp cho các mạch cần đóng cắt đồng thời nhiều đường dây hoặc tải 4 cực trong hệ thống điện công nghiệp.
• Cuộn hút điện áp 230V AC 50/60Hz thông dụng, dễ tích hợp với mạch điều khiển dùng nút nhấn, rơ le trung gian, timer hoặc PLC.
• Có tiếp điểm phụ NO tích hợp, thuận tiện cho mạch tự giữ, phản hồi trạng thái hoặc liên động điều khiển.
• Đấu nối bằng vít chắc chắn, phù hợp cho tủ điện công nghiệp cần độ ổn định cơ khí và điện tốt.
• Phù hợp với nhóm ứng dụng khởi động từ điều khiển động cơ, tải gia nhiệt, tải chiếu sáng và các tải không cảm hoặc hơi cảm theo cấp sử dụng tương ứng.

Bảng thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109796
Model	DILMP32-10(230V50/60HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Loại sản phẩm	Contactor 4 cực
Điện áp cuộn hút	230V AC 50/60Hz
Dòng định mức AC-1	32A
Dòng định mức AC-3 ở 380/400V	18A
Công suất động cơ AC-3 ở 380/400V	7.5kW
Tiếp điểm chính	4NO
Tiếp điểm phụ	1NO
Kiểu đấu nối	Cầu đấu vít
Điện áp làm việc định mức tối đa	690V AC
Cấp bảo vệ thân thiết bị	IP00
Kích thước	97 x 85 x 58 mm
Khối lượng	0.49 kg
Tiêu chuẩn liên quan	IEC/EN 60947-4-1, UL 60947-4-1, CSA, CE

Chức năng, nguyên lý hoạt động và ứng dụng

Chức năng chính

DILMP32-10(230V50/60HZ) có nhiệm vụ đóng cắt nguồn điện cấp cho tải thông qua cuộn hút điện từ. Khi mạch điều khiển cấp điện cho cuộn hút A1-A2, cơ cấu điện từ bên trong hút lõi thép, làm các tiếp điểm chính chuyển sang trạng thái đóng để cấp điện cho tải. Khi mất tín hiệu điều khiển, cuộn hút nhả, lò xo hồi vị mở các tiếp điểm và ngắt tải.

Trong tủ điện, khởi động từ 4P Eaton Moeller thường được phối hợp với CB, MCCB, cầu chì hoặc rơ le nhiệt để tăng mức bảo vệ cho hệ thống. Thiết bị bảo vệ phía trước giúp ngắt khi có sự cố ngắn mạch hoặc quá tải, trong khi contactor đảm nhiệm thao tác đóng cắt thường xuyên theo tín hiệu điều khiển.

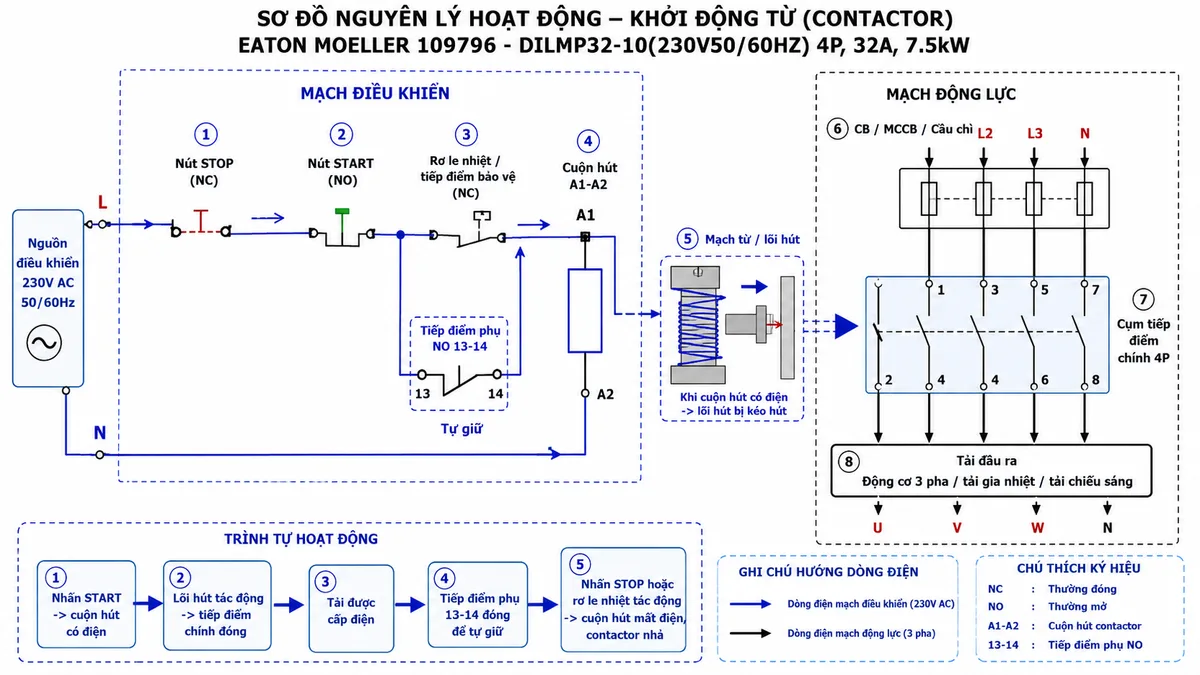

Nguyên lý hoạt động trong mạch điều khiển

Ở trạng thái ban đầu, các tiếp điểm chính của contactor Eaton 109796 đang mở nên tải chưa được cấp điện. Khi người vận hành nhấn START, dòng điều khiển 230V AC đi qua nút STOP thường đóng, qua tiếp điểm bảo vệ nếu có, sau đó cấp vào cuộn hút A1-A2. Cuộn hút sinh từ trường, kéo cơ cấu đóng các tiếp điểm chính và đồng thời đóng tiếp điểm phụ NO 13-14.

Tiếp điểm phụ 13-14 có thể được dùng làm mạch tự giữ, giúp cuộn hút tiếp tục duy trì trạng thái đóng sau khi nhả nút START. Khi nhấn STOP, mất nguồn điều khiển hoặc rơ le nhiệt tác động, cuộn hút mất điện, contactor nhả và các tiếp điểm chính mở ra để ngắt tải an toàn.

Ứng dụng thực tế

Khởi động từ Eaton Moeller DILMP32-10 được sử dụng trong tủ điều khiển động cơ, tủ bơm, tủ quạt, hệ thống gia nhiệt, dây chuyền sản xuất, máy đóng gói, máy nén khí và các mạch đóng cắt tải điện công nghiệp. Với cấu hình 4 cực, sản phẩm cũng phù hợp cho các hệ thống cần đóng cắt đồng thời nhiều đường nguồn, ví dụ mạch 3 pha có trung tính hoặc các tải 4 cực chuyên dụng.

Cam kết và nơi mua hàng

Khi chọn mua Khởi động từ Eaton Moeller 109796 DILMP32-10(230V50/60HZ), khách hàng nên kiểm tra đúng mã hàng, điện áp cuộn hút, số cực, dòng định mức và công suất tải thực tế để đảm bảo thiết bị phù hợp với tủ điện đang sử dụng.

Để mua hàng chính hãng, nhận tư vấn chọn model đúng tải và được hỗ trợ báo giá nhanh, hãy đặt mua tại thietbicodien. Chúng tôi cam kết cung cấp đúng sản phẩm, đúng mã model, hỗ trợ kỹ thuật trước khi mua và tư vấn giải pháp thay thế tương đương khi cần.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109796 dùng điện áp cuộn hút bao nhiêu?

Model DILMP32-10(230V50/60HZ) sử dụng cuộn hút 230V AC, làm việc được ở tần số 50/60Hz. Khi chọn mua, cần kiểm tra điện áp mạch điều khiển trong tủ điện để tránh đặt sai cuộn hút.

DILMP32-10(230V50/60HZ) là contactor mấy cực?

Đây là contactor 4 cực, có 4 tiếp điểm chính thường mở và 1 tiếp điểm phụ thường mở. Cấu hình này phù hợp cho các mạch cần đóng cắt đồng thời nhiều đường nguồn hoặc tải 4 cực.

Sản phẩm có dùng được cho động cơ 7.5kW không?

Có thể dùng cho động cơ trong điều kiện định mức phù hợp, trong đó thông số AC-3 ở 380/400V là 7.5kW. Khi lắp cho động cơ, nên phối hợp thêm rơ le nhiệt, MCCB hoặc cầu chì theo đúng dòng tải và tiêu chuẩn bảo vệ của hệ thống.

Tiếp điểm phụ 13-14 trên contactor dùng để làm gì?

Tiếp điểm phụ NO 13-14 thường được dùng cho mạch tự giữ contactor, báo trạng thái đóng hoặc làm tín hiệu liên động trong mạch điều khiển. Đây là chi tiết quan trọng khi thiết kế mạch START-STOP cơ bản.

Khởi động từ Eaton Moeller 109796 phù hợp với những ứng dụng nào?

Sản phẩm phù hợp cho tủ điều khiển động cơ, bơm, quạt, tải gia nhiệt, tải chiếu sáng và các hệ thống đóng cắt điện công nghiệp. Việc lựa chọn cần dựa trên loại tải, dòng làm việc, điện áp cuộn hút và điều kiện lắp đặt thực tế.

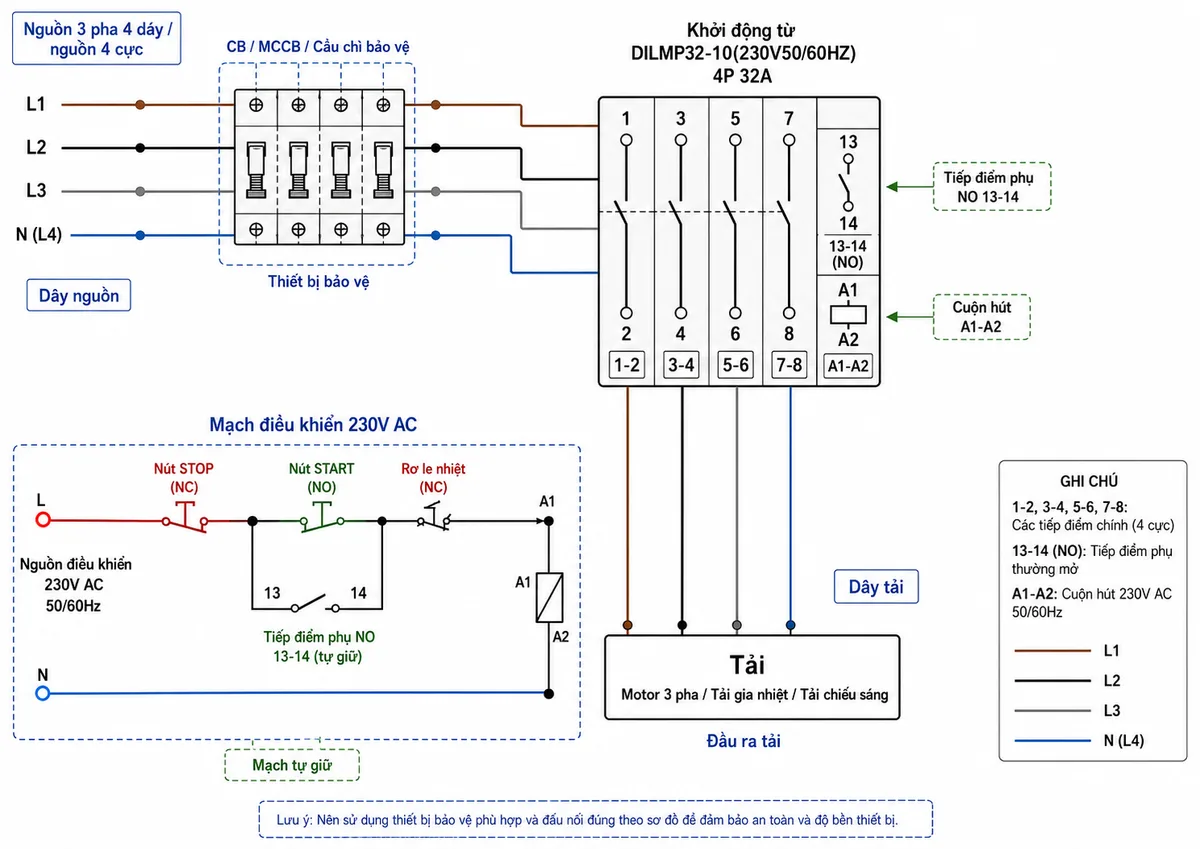

Cần lưu ý gì khi đấu dây DILMP32-10(230V50/60HZ)?

Cần đấu đúng cực nguồn, cực tải, cuộn hút A1-A2 và tiếp điểm phụ 13-14 theo sơ đồ mạch. Nên ngắt nguồn trước khi thao tác, siết chặt đầu dây, dùng thiết bị bảo vệ phù hợp và để kỹ thuật viên điện công nghiệp thực hiện nếu hệ thống có công suất lớn.
