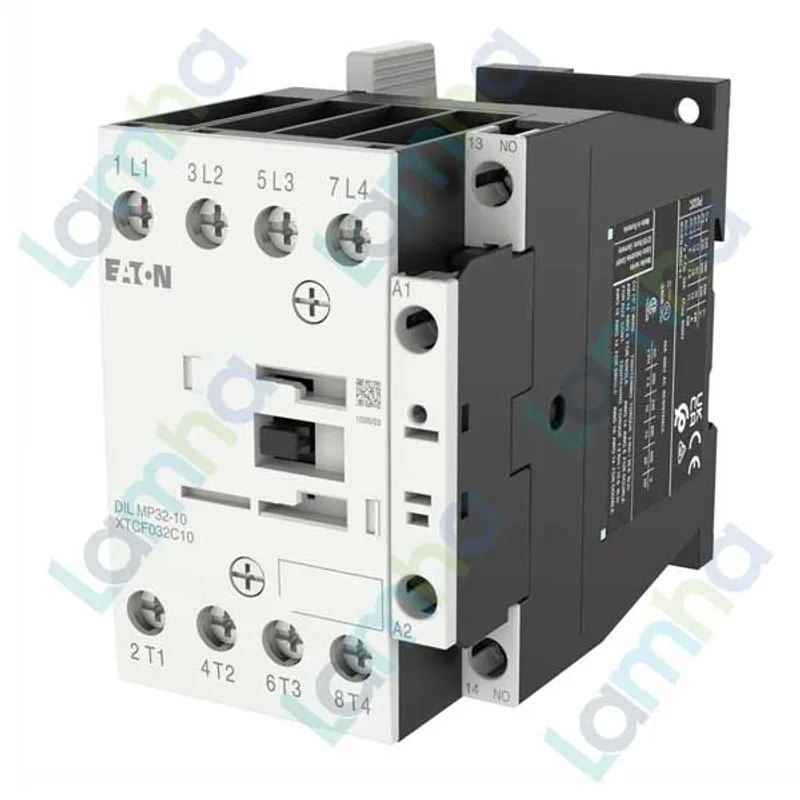

Khởi động từ (Contactor) Eaton Moeller 109810 - DILMP32-10(RDC130) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109810 - DILMP32-10(RDC130) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109810 - DILMP32-10(RDC130) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt mạch điện cho tải 4 cực, tải điện trở, tải chiếu sáng, gia nhiệt hoặc động cơ theo đúng điều kiện thiết kế của hệ thống. Sản phẩm có cuộn hút điều khiển 110 - 130V DC, dòng định mức AC-1 32A và công suất động cơ tham khảo 7.5kW ở cấp điện áp AC-3 380/400V.

Eaton là thương hiệu quốc tế trong lĩnh vực quản lý năng lượng, thiết bị đóng cắt, điều khiển và bảo vệ điện. Dòng contactor Eaton Moeller được sử dụng phổ biến trong tủ điện công nghiệp, hệ thống tự động hóa, máy móc sản xuất và các ứng dụng cần đóng cắt tải an toàn, ổn định.

Ưu điểm và tính năng nổi bật

Thiết kế 4 cực cho nhiều dạng tải

Contactor 4P 32A phù hợp cho các mạch cần đóng cắt đồng thời nhiều cực nguồn, chẳng hạn mạch 3 pha kèm trung tính hoặc các tải 4 dây. Cấu trúc 4 cực giúp việc điều khiển nguồn cấp cho tải được đồng bộ và rõ ràng hơn trong tủ điện.

Cuộn hút DC 110 - 130V vận hành ổn định

Model DILMP32-10(RDC130) sử dụng điện áp điều khiển DC, phù hợp với các tủ điều khiển dùng nguồn một chiều. Khi cuộn hút A1-A2 được cấp điện, cơ cấu điện từ tác động để đóng các tiếp điểm chính, từ đó cấp nguồn cho tải.

Tiếp điểm phụ 1NO hỗ trợ mạch tự giữ

Sản phẩm có tiếp điểm phụ thường mở 1NO, thường được dùng cho mạch tự giữ, phản hồi trạng thái đóng hoặc gửi tín hiệu về PLC, relay trung gian, đèn báo và hệ thống giám sát.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109810 - DILMP32-10(RDC130)
Mã hàng / Model	DILMP32-10(RDC130)
Catalog No.	109810
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Dòng sản phẩm	DILMP contactor
Số cực	4 cực
Dòng định mức AC-1	32A
Dòng định mức AC-3 tại 380/400/415V	18A
Công suất động cơ AC-3 tại 380/400V	7.5kW
Điện áp cuộn hút	110 - 130V DC
Tiếp điểm phụ	1NO
Kiểu đấu nối	Cầu đấu vít
Tiêu chuẩn tham khảo	IEC/EN 60947, UL, CSA, VDE 0660

Chức năng, nguyên lý hoạt động và ứng dụng

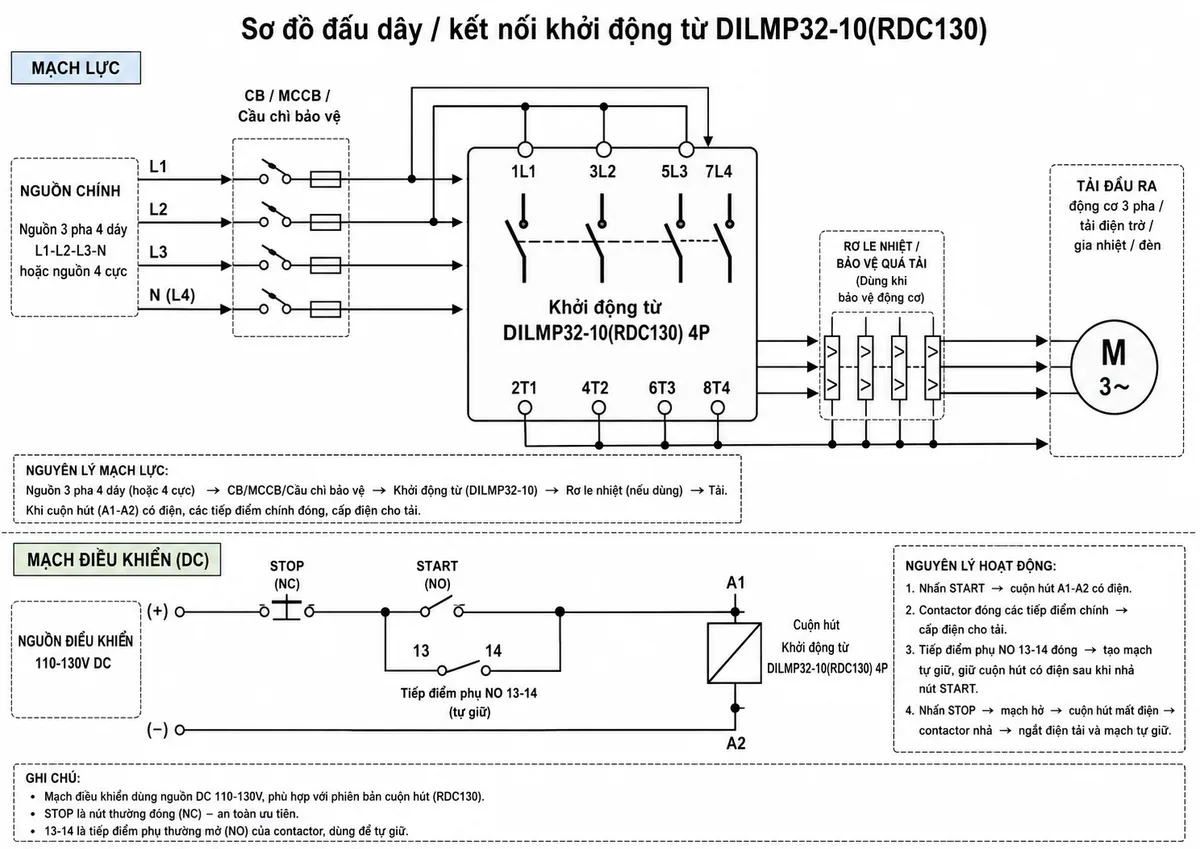

Sơ đồ đấu dây và kết nối

Trong mạch thực tế, khởi động từ Eaton DILMP32-10(RDC130) thường được lắp sau CB, MCCB hoặc cầu chì bảo vệ. Nguồn chính đi vào các cực phía trên của contactor, sau đó đi ra các cực tải phía dưới để cấp điện cho động cơ, tải điện trở, hệ thống gia nhiệt, đèn hoặc thiết bị điện công nghiệp. Mạch điều khiển DC 110 - 130V cấp vào cuộn hút A1-A2 thông qua nút nhấn STOP, START, tiếp điểm phụ hoặc tín hiệu điều khiển từ relay/PLC.

Nguyên lý hoạt động

Khi người vận hành nhấn START hoặc hệ thống điều khiển phát lệnh, nguồn DC đi qua mạch điều khiển và cấp vào cuộn hút A1-A2. Cuộn hút tạo từ trường kéo lõi từ, làm các tiếp điểm chính của contactor Eaton Moeller 4P đóng lại. Khi tiếp điểm chính đóng, nguồn lực được cấp đến tải. Đồng thời, tiếp điểm phụ NO có thể đóng để duy trì mạch tự giữ hoặc gửi tín hiệu báo trạng thái cho hệ thống điều khiển.

Khi nhấn STOP, khi mất nguồn điều khiển hoặc khi thiết bị bảo vệ tác động, cuộn hút mất điện, lực lò xo đưa cơ cấu về trạng thái ban đầu, các tiếp điểm chính mở ra và ngắt nguồn cấp cho tải. Nguyên lý này giúp đóng cắt tải điện công nghiệp từ xa, an toàn và dễ tích hợp vào tủ điều khiển.

Ứng dụng thực tế

Eaton Moeller DILMP32-10(RDC130) phù hợp cho tủ điều khiển máy móc, tủ điện phân phối phụ, hệ thống bơm, quạt, băng tải, gia nhiệt, chiếu sáng công nghiệp và các mạch cần contactor 4 cực. Khi dùng cho động cơ, nên phối hợp thêm rơ le nhiệt, MCCB hoặc thiết bị bảo vệ phù hợp với dòng tải, phương thức khởi động và tiêu chuẩn an toàn của hệ thống.

Cam kết và nơi mua hàng

Để mua đúng khởi động từ Eaton Moeller 109810 chính hãng, khách hàng nên lựa chọn đơn vị cung cấp có thông tin sản phẩm rõ ràng, hỗ trợ kiểm tra model và tư vấn chọn contactor theo điện áp cuộn hút, số cực, dòng tải và ứng dụng thực tế.

Hãy đặt mua DILMP32-10(RDC130) tại thietbicodien để được tư vấn sản phẩm phù hợp cho tủ điện công nghiệp, hỗ trợ báo giá nhanh và hạn chế rủi ro chọn sai điện áp cuộn hút hoặc sai cấu hình tiếp điểm.

Câu hỏi thường gặp (FAQ)

Khởi động từ Eaton Moeller 109810 dùng điện áp cuộn hút bao nhiêu?

DILMP32-10(RDC130) dùng cuộn hút điều khiển 110 - 130V DC, phù hợp cho hệ thống điều khiển dùng nguồn một chiều trong tủ điện công nghiệp.

DILMP32-10(RDC130) là contactor mấy cực?

Đây là contactor 4 cực, thích hợp cho các mạch cần đóng cắt đồng thời 4 đường nguồn hoặc tải 4 dây.

Sản phẩm có dùng được cho động cơ 7.5kW không?

Sản phẩm có công suất động cơ tham khảo 7.5kW ở điều kiện AC-3 380/400V. Khi chọn dùng thực tế, cần kiểm tra điện áp lưới, dòng định mức động cơ, chế độ khởi động và thiết bị bảo vệ đi kèm.

Tiếp điểm phụ 1NO dùng để làm gì?

Tiếp điểm phụ 1NO thường dùng cho mạch tự giữ sau khi nhấn START, đồng thời có thể dùng làm tín hiệu phản hồi trạng thái đóng của contactor về đèn báo, relay trung gian hoặc PLC.

Khởi động từ 4P khác gì so với loại 3P?

Loại 4P có thêm một cực đóng cắt so với contactor 3P, phù hợp cho hệ thống cần ngắt đồng thời cả 3 pha và dây trung tính hoặc các ứng dụng 4 dây đặc thù.

Có cần lắp thêm rơ le nhiệt khi dùng DILMP32-10(RDC130) cho động cơ không?

Khi dùng cho động cơ, nên phối hợp thêm rơ le nhiệt hoặc thiết bị bảo vệ quá tải phù hợp. Contactor đảm nhiệm chức năng đóng cắt, còn bảo vệ quá tải và ngắn mạch cần được thiết kế bằng thiết bị bảo vệ riêng.
