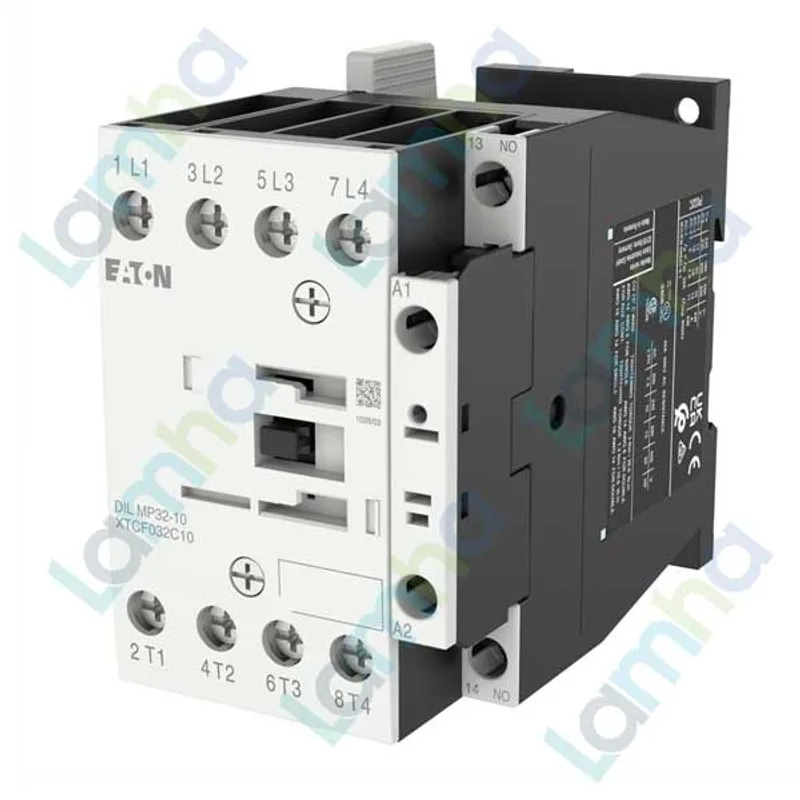

Khởi động từ (Contactor) Eaton Moeller 109798 - DILMP32-10(240V50HZ) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109798 DILMP32-10(240V50HZ) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109798 DILMP32-10(240V50HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt và điều khiển tải điện trong tủ điện công nghiệp, hệ thống điều khiển máy móc, tải điện trở và động cơ. Sản phẩm có cuộn hút 240V 50Hz, dòng làm việc AC-1 32A và công suất động cơ AC-3 tại 380/400V là 7.5kW.

1) Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu thiết bị điện công nghiệp nổi tiếng trong lĩnh vực đóng cắt, điều khiển và bảo vệ mạch điện hạ thế. Dòng contactor DILMP được thiết kế cho các ứng dụng đóng cắt tải 4 cực, phù hợp lắp trong tủ điện điều khiển, tủ phân phối và hệ thống tự động hóa.

Model DILMP32-10(240V50HZ), mã catalog 109798, có xuất xứ Romania, phù hợp cho các hệ thống cần contactor 4P có độ bền cơ khí cao, đấu nối bằng vít và tích hợp tiếp điểm phụ thường mở để phản hồi trạng thái điều khiển.

Thông số kỹ thuật tham khảo

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109798 DILMP32-10(240V50HZ)
Model	DILMP32-10(240V50HZ)
Mã catalog	109798
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Số cực chính	4 cực, tiếp điểm chính thường mở
Tiếp điểm phụ	1 tiếp điểm thường mở
Điện áp cuộn hút	240 V AC, 50 Hz
Dòng làm việc AC-1	32 A tại 400 V
Dòng làm việc AC-3	18 A tại 400 V
Công suất động cơ AC-3	7.5 kW tại 380/400 V, 50 Hz
Điện áp cách điện định mức	690 V AC
Kiểu đấu nối	Đầu nối vít
Cấp bảo vệ thiết bị	IP00
Nhiệt độ làm việc khi lắp hở	-25 đến +60 °C
Kích thước	97 x 85 x 58 mm
Khối lượng	0.49 kg
Tiêu chuẩn	IEC/EN 60947, IEC/EN 60947-4-1, VDE 0660, UL, CSA, CE

2) Ưu điểm / tính năng nổi bật

• Contactor Eaton Moeller 4P phù hợp đóng cắt đồng thời nhiều cực trong mạch điều khiển, mạch phân phối hoặc tải 4 dây.
• Dòng AC-1 32A đáp ứng tốt các tải không cảm hoặc tải cảm nhẹ như điện trở, gia nhiệt, chiếu sáng và một số tải công nghiệp phù hợp.
• Công suất 7.5kW AC-3 tại 380/400V giúp điều khiển động cơ trong các ứng dụng bơm, quạt, máy nén, băng tải và thiết bị sản xuất.
• Cuộn hút 240V 50Hz thuận tiện cho tủ điều khiển sử dụng nguồn AC phổ biến trong công nghiệp.
• Đấu nối vít giúp lắp đặt chắc chắn, dễ bảo trì và phù hợp môi trường tủ điện cần độ tin cậy cao.
• Tiếp điểm phụ 1NO hỗ trợ đưa tín hiệu phản hồi về PLC, đèn báo, rơ le trung gian hoặc mạch tự giữ.
• Thiết kế thuộc dòng DILMP giúp tối ưu cho ứng dụng đóng cắt tải 4 cực trong hệ thống điện hạ thế.

3) Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

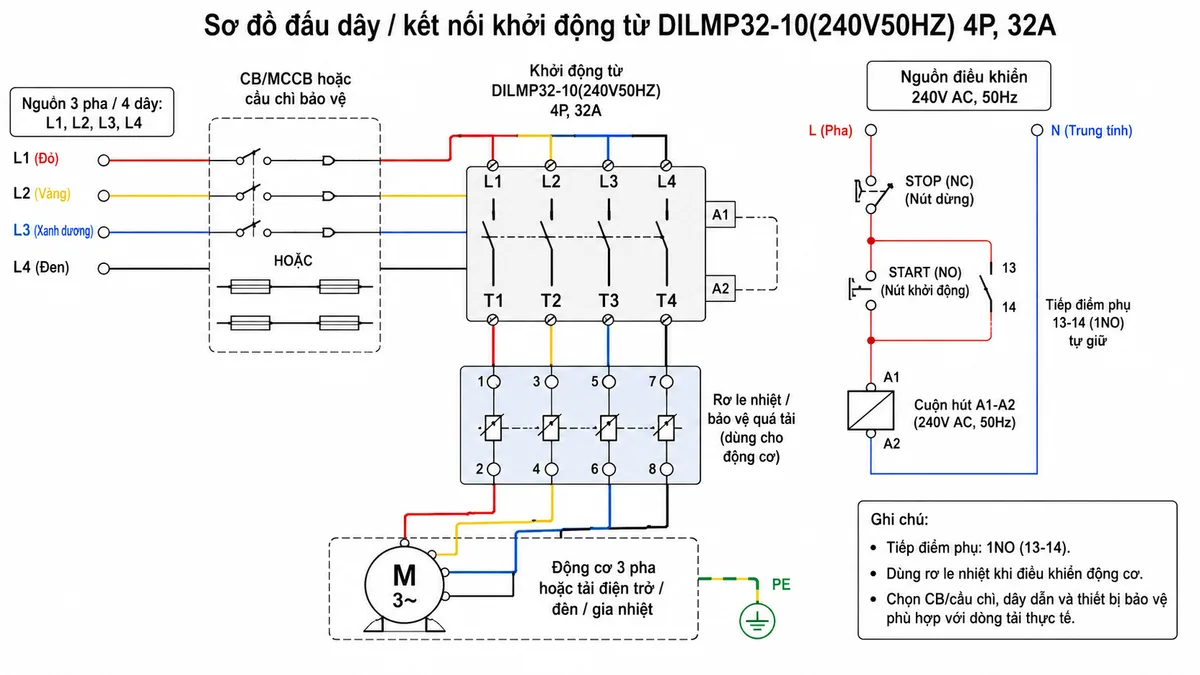

Khởi động từ DILMP32-10(240V50HZ) hoạt động như một công tắc điện từ công suất. Khi cuộn hút A1-A2 được cấp điện áp điều khiển 240V AC 50Hz, lõi từ hút cơ cấu tiếp điểm, làm các tiếp điểm chính 4 cực đóng lại để cấp điện cho tải. Khi mất điện điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn ra tải.

Sản phẩm thường được dùng trong tủ điều khiển động cơ, tủ điều khiển tải điện trở, tủ gia nhiệt, hệ thống chiếu sáng công suất lớn, máy công nghiệp và các mạch cần điều khiển đóng cắt từ xa bằng nút nhấn, rơ le, bộ điều khiển nhiệt độ, timer hoặc PLC.

Nguyên lý hoạt động

Về nguyên lý, contactor gồm các khối chính: cuộn hút điện từ, lõi từ, cụm tiếp điểm chính, tiếp điểm phụ và lò xo hồi vị. Mạch điều khiển chỉ cần cấp điện cho cuộn hút, trong khi mạch động lực đi qua các tiếp điểm chính. Nhờ tách biệt mạch điều khiển và mạch công suất, khởi động từ Eaton Moeller 32A giúp vận hành tải an toàn, thuận tiện và dễ tích hợp vào hệ thống tự động hóa.

Khi ứng dụng cho động cơ, contactor nên được phối hợp với thiết bị bảo vệ ngắn mạch và rơ le nhiệt hoặc bộ bảo vệ động cơ phù hợp. Khi ứng dụng cho tải điện trở hoặc gia nhiệt, cần kiểm tra dòng AC-1, nhiệt độ môi trường, tiết diện dây dẫn và điều kiện lắp đặt trong tủ để bảo đảm độ bền vận hành.

Ứng dụng thực tế

• Điều khiển đóng cắt động cơ bơm, quạt, máy nén, băng tải trong tủ điện công nghiệp.
• Đóng cắt tải điện trở, lò gia nhiệt, hệ thống sấy, hệ thống chiếu sáng công suất lớn.
• Dùng trong mạch điều khiển tự động có PLC, timer, rơ le trung gian hoặc cảm biến điều khiển.
• Lắp trong tủ điện phân phối cần contactor 4 cực 32A để đóng cắt đồng thời nhiều đường dây.

4) Cam kết & nơi mua hàng

Khi chọn mua khởi động từ Eaton Moeller DILMP32-10(240V50HZ), khách hàng nên kiểm tra đúng model, điện áp cuộn hút, số cực, dòng tải và yêu cầu bảo vệ đi kèm để tránh chọn sai sản phẩm cho tủ điện.

Tại thietbicodien, chúng tôi cung cấp sản phẩm Eaton Moeller theo đúng nhu cầu kỹ thuật, hỗ trợ tư vấn chọn contactor, rơ le nhiệt, CB/MCCB và phụ kiện tủ điện phù hợp cho từng ứng dụng thực tế.

• Cam kết tư vấn đúng model, đúng thông số và đúng ứng dụng.
• Hỗ trợ báo giá nhanh cho khách hàng dự án, nhà máy, xưởng sản xuất và đơn vị lắp tủ điện.
• Cung cấp giải pháp đồng bộ cho mạch điều khiển động cơ, tải gia nhiệt, chiếu sáng và tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

DILMP32-10(240V50HZ) là contactor mấy cực?

DILMP32-10(240V50HZ) là contactor 4 cực, có 4 tiếp điểm chính thường mở và 1 tiếp điểm phụ thường mở.

Khởi động từ Eaton Moeller 109798 dùng cuộn hút điện áp bao nhiêu?

Model này sử dụng cuộn hút 240V AC 50Hz. Khi đặt hàng hoặc thay thế, cần kiểm tra đúng điện áp cuộn hút để phù hợp nguồn điều khiển trong tủ điện.

DILMP32-10(240V50HZ) có dùng cho động cơ 7.5kW được không?

Có. Theo cấp AC-3 tại 380/400V 50Hz, sản phẩm có công suất động cơ 7.5kW. Tuy nhiên, cần phối hợp thêm thiết bị bảo vệ phù hợp như CB/MCCB, cầu chì và rơ le nhiệt theo dòng thực tế của động cơ.

Dòng 32A của sản phẩm là dòng theo cấp sử dụng nào?

Thông số 32A thường được hiểu theo cấp AC-1 cho tải không cảm hoặc tải cảm nhẹ. Với tải động cơ theo AC-3, dòng làm việc tại 400V là 18A, vì vậy cần chọn theo đúng loại tải thực tế.

Contactor 4P khác gì so với contactor 3P?

Contactor 4P có 4 cực chính để đóng cắt đồng thời bốn đường dây, phù hợp các mạch cần ngắt cả dây trung tính hoặc tải 4 dây. Contactor 3P thường dùng phổ biến cho động cơ 3 pha chỉ cần đóng cắt ba dây pha.

DILMP32-10(240V50HZ) phù hợp lắp trong tủ điện nào?

Sản phẩm phù hợp lắp trong tủ điều khiển động cơ, tủ gia nhiệt, tủ chiếu sáng công suất lớn, tủ máy sản xuất và các hệ thống đóng cắt tải công nghiệp cần contactor 4 cực.

Khi lắp đặt khởi động từ Eaton Moeller 32A cần lưu ý gì?

Cần chọn đúng tiết diện dây, siết đầu nối đúng kỹ thuật, lắp thiết bị bảo vệ ngắn mạch và quá tải phù hợp, đồng thời kiểm tra điện áp cuộn hút 240V 50Hz trước khi cấp nguồn vận hành.
