Khởi động từ (Contactor) Eaton Moeller 109795 - DILMP32-10(220V50HZ, 240V60HZ) 4P, 32A, 7.5kW

Khởi động từ Eaton Moeller 109795 DILMP32-10(220V50HZ, 240V60HZ) 4P 32A 7.5kW

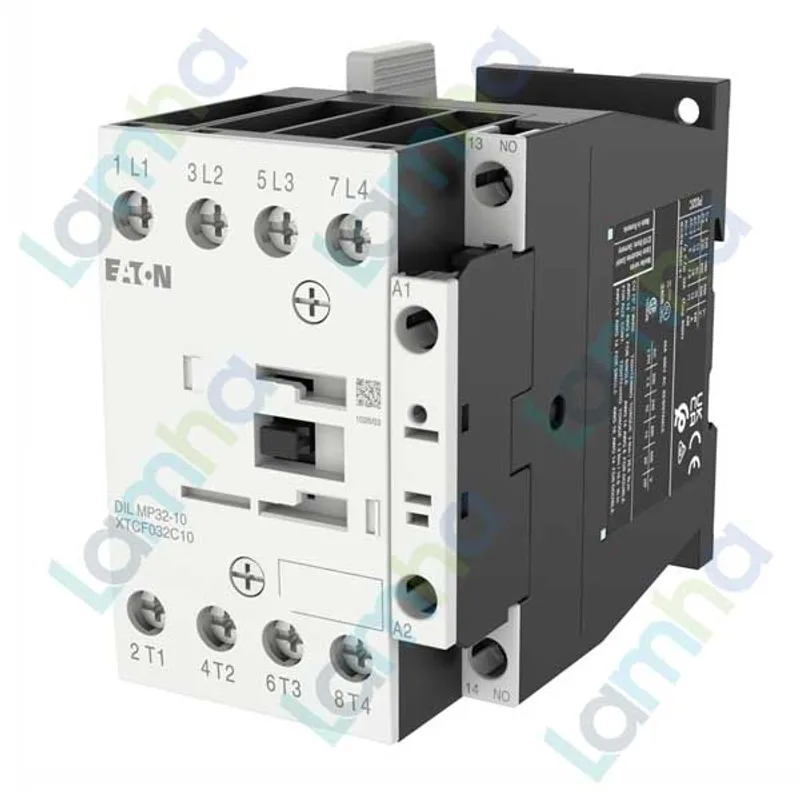

Khởi động từ Eaton Moeller 109795 model DILMP32-10(220V50HZ, 240V60HZ) là contactor 4 cực thuộc dòng DILMP của Eaton Moeller, dùng để đóng cắt và điều khiển tải điện trong tủ điện công nghiệp, hệ thống điều khiển động cơ, tải điện trở, gia nhiệt, chiếu sáng và các phụ tải 4 cực cần độ ổn định cao. Sản phẩm có cuộn hút AC phù hợp nguồn điều khiển 220V 50Hz hoặc 240V 60Hz, kết cấu đầu nối vít dễ lắp đặt và tích hợp tiếp điểm phụ thường mở phục vụ mạch điều khiển.

Hạng mục	Thông tin
Tên sản phẩm	Khởi động từ Eaton Moeller 109795 - DILMP32-10(220V50HZ, 240V60HZ)
Mã hàng	109795
Model	DILMP32-10(220V50HZ, 240V60HZ)
Thương hiệu	Eaton Moeller
Xuất xứ	Romania
Dòng sản phẩm	DILMP contactor
Số cực	4P
Dòng định mức AC-1	32A
Công suất động cơ tham khảo AC-3 tại 380/400V	7.5kW
Điện áp cuộn hút	220V 50Hz, 240V 60Hz
Tiếp điểm phụ tích hợp	1NO
Kiểu đấu nối	Đầu nối vít
Điện áp làm việc định mức tối đa	690V AC
Kích thước	97 x 85 x 58 mm
Khối lượng	0.49 kg

Giới thiệu & nguồn gốc thương hiệu

Eaton Moeller là thương hiệu nổi bật trong lĩnh vực thiết bị đóng cắt, bảo vệ và điều khiển điện công nghiệp. Dòng contactor DILM/DILMP của Eaton được sử dụng phổ biến trong tủ điều khiển máy móc, tủ phân phối, tủ động lực và các hệ thống tự động hóa cần đóng cắt tải ổn định.

Model DILMP32-10(220V50HZ, 240V60HZ) thuộc nhóm contactor 4P 32A, phù hợp cho các ứng dụng cần đóng cắt đồng thời nhiều cực như mạch 3 pha 4 dây, tải điện trở, gia nhiệt, đèn hoặc các mạch động lực cần điều khiển bằng cuộn hút AC.

Ưu điểm / tính năng nổi bật

• Contactor 4 cực cho phép đóng cắt đồng thời 4 đường mạch, phù hợp hệ thống 3 pha có dây trung tính hoặc các tải 4 cực chuyên dụng.
• Dòng định mức AC-1 32A đáp ứng tốt nhu cầu điều khiển tải không cảm hoặc tải cảm nhẹ như điện trở, gia nhiệt và chiếu sáng công nghiệp.
• Công suất động cơ 7.5kW trong ứng dụng AC-3 tại điện áp 380/400V, phù hợp nhiều hệ thống motor công nghiệp cỡ nhỏ và trung bình.
• Cuộn hút 220V 50Hz / 240V 60Hz thuận tiện cho tủ điều khiển sử dụng điện áp điều khiển AC thông dụng.
• Tiếp điểm phụ 1NO hỗ trợ mạch tự giữ, phản hồi trạng thái đóng cắt hoặc liên động trong hệ thống điều khiển.
• Đầu nối vít giúp thao tác đấu dây chắc chắn, dễ bảo trì và phù hợp môi trường lắp đặt trong tủ điện công nghiệp.
• Thiết kế Eaton Moeller DILMP nhỏ gọn, đồng bộ với các phụ kiện như khối tiếp điểm phụ, khóa liên động cơ khí và mạch dập xung cuộn hút khi cần mở rộng hệ thống.

Chức năng & nguyên lý hoạt động / ứng dụng

Chức năng chính

Khởi động từ Eaton Moeller DILMP32-10 có nhiệm vụ đóng hoặc ngắt mạch động lực thông qua tín hiệu điều khiển cấp vào cuộn hút A1-A2. Khi cuộn hút được cấp đúng điện áp, lõi từ sinh lực hút kéo hệ tiếp điểm chính đóng lại, cho phép dòng điện đi từ các cực nguồn phía trên xuống các cực tải phía dưới. Khi mất điện điều khiển, lò xo hồi vị đưa tiếp điểm về trạng thái mở, ngắt nguồn cấp cho tải.

Nguyên lý hoạt động

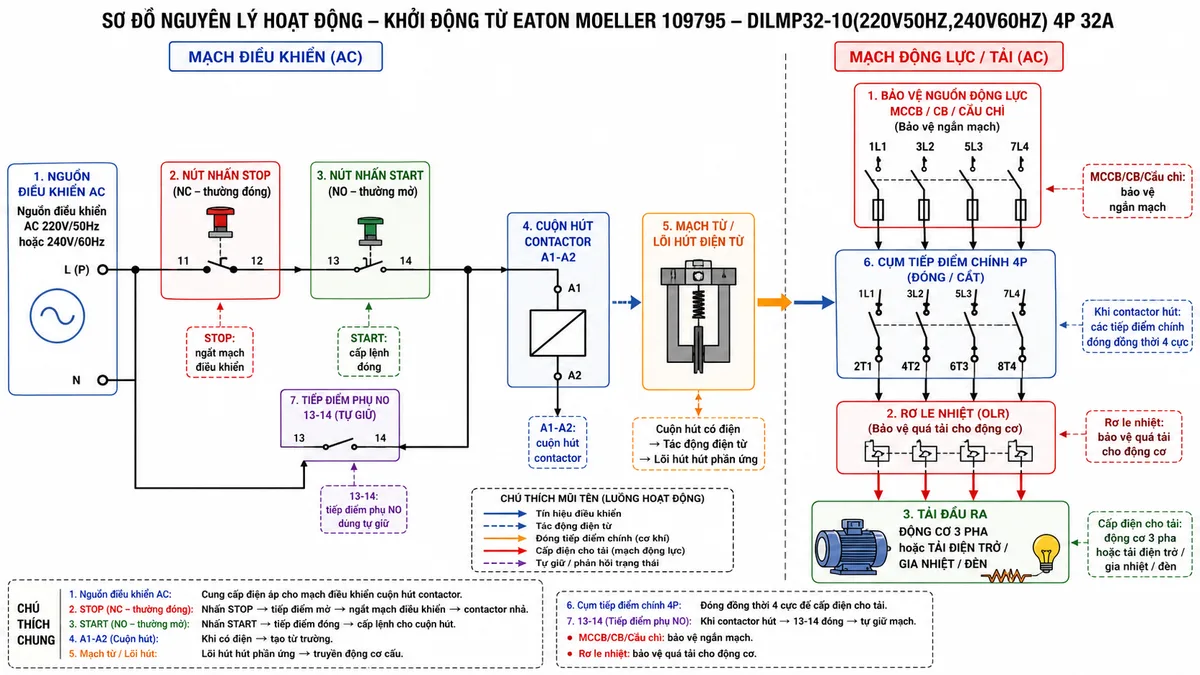

Về nguyên lý, contactor Eaton Moeller 109795 hoạt động dựa trên cơ cấu điện từ. Tín hiệu điều khiển đi vào cuộn hút, tạo từ trường để đóng bộ tiếp điểm chính. Bộ tiếp điểm chính chịu trách nhiệm đóng cắt tải, trong khi tiếp điểm phụ NO có thể dùng để duy trì mạch điều khiển hoặc gửi tín hiệu trạng thái về PLC, rơ le trung gian, đèn báo hoặc bộ điều khiển.

Ứng dụng thực tế

Khởi động từ 4P Eaton Moeller phù hợp lắp trong tủ điện điều khiển motor, tủ chiếu sáng công nghiệp, tủ gia nhiệt, hệ thống HVAC, máy bơm, quạt, băng tải và các máy móc sản xuất cần đóng cắt tải bằng tín hiệu điều khiển. Với cấu hình 4 cực, sản phẩm đặc biệt hữu ích khi cần đóng cắt cả dây trung tính hoặc điều khiển đồng thời 4 đường nguồn trong cùng một thiết bị.

Khi sử dụng cho động cơ, người thiết kế nên phối hợp contactor với thiết bị bảo vệ phù hợp như MCCB, cầu chì, rơ le nhiệt hoặc bộ bảo vệ động cơ để bảo vệ quá tải, ngắn mạch và đảm bảo an toàn cho hệ thống.

Cam kết & nơi mua hàng

Để mua Khởi động từ Eaton Moeller 109795 DILMP32-10(220V50HZ, 240V60HZ) chính hãng, khách hàng nên chọn đúng model, đúng điện áp cuộn hút và đúng nhu cầu tải trước khi đặt hàng. Tại thietbicodien, sản phẩm được tư vấn theo ứng dụng thực tế, hỗ trợ kiểm tra mã hàng và lựa chọn phụ kiện đi kèm phù hợp cho tủ điện công nghiệp.

thietbicodien cam kết cung cấp thiết bị điện công nghiệp đúng mã, đúng thông tin kỹ thuật, hỗ trợ báo giá nhanh và tư vấn giải pháp thay thế tương đương khi khách hàng cần đồng bộ với hệ thống hiện hữu.

Câu hỏi thường gặp (FAQ)

DILMP32-10(220V50HZ, 240V60HZ) dùng để làm gì?

DILMP32-10(220V50HZ, 240V60HZ) dùng để đóng cắt và điều khiển tải điện trong tủ điện công nghiệp, bao gồm động cơ, tải điện trở, gia nhiệt, chiếu sáng và các mạch cần contactor 4 cực.

Model 109795 có phải là contactor 4P không?

Có. Eaton Moeller 109795 là contactor 4 cực thuộc dòng DILMP, phù hợp các mạch cần đóng cắt đồng thời nhiều đường nguồn.

Cuộn hút của Eaton Moeller 109795 dùng điện áp nào?

Cuộn hút của model này dùng nguồn điều khiển AC theo cấu hình 220V 50Hz hoặc 240V 60Hz. Khi đặt hàng hoặc thay thế, cần kiểm tra đúng điện áp cuộn hút để tránh chọn nhầm phiên bản.

Tiếp điểm phụ 1NO trên DILMP32-10 dùng để làm gì?

Tiếp điểm phụ 1NO thường dùng cho mạch tự giữ, mạch báo trạng thái, liên động điều khiển hoặc gửi tín hiệu về PLC và hệ thống giám sát.

Có thể dùng DILMP32-10 cho động cơ 3 pha không?

Có thể dùng cho động cơ 3 pha khi thông số tải phù hợp với bảng kỹ thuật và có thiết bị bảo vệ đi kèm như rơ le nhiệt, MCCB hoặc cầu chì. Người lắp đặt cần tính toán theo dòng làm việc thực tế của động cơ.

Khi lắp contactor Eaton Moeller DILMP32-10 cần lưu ý gì?

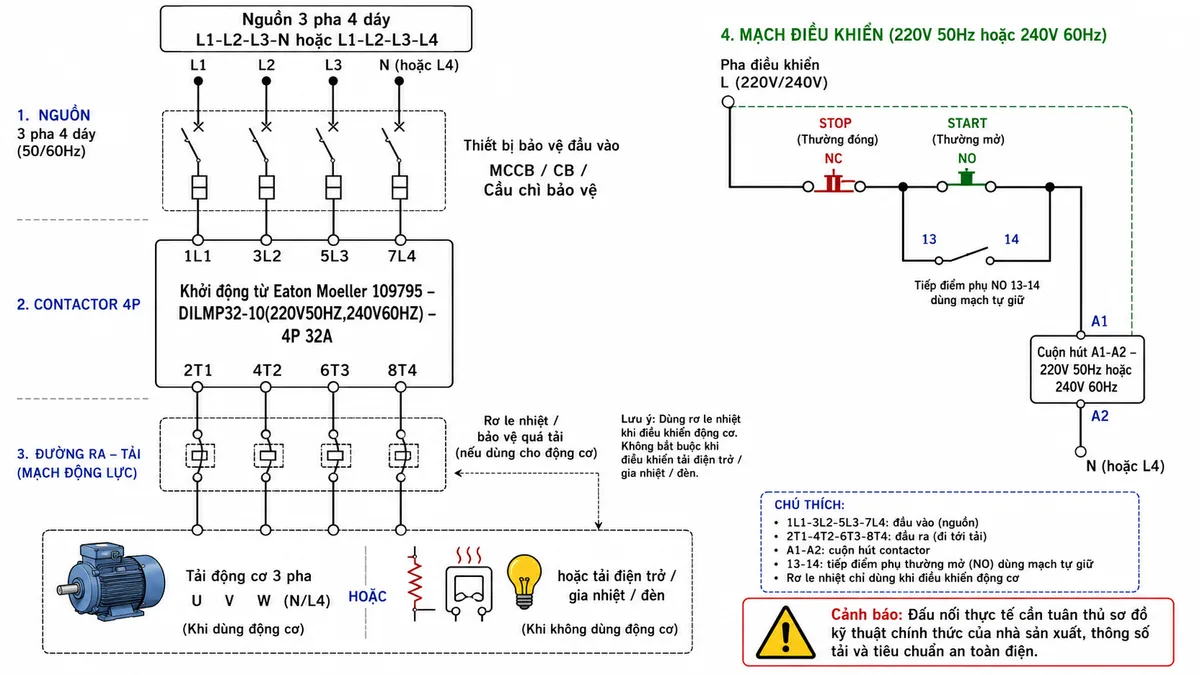

Cần đấu đúng cực nguồn, cực tải và cuộn hút A1-A2; siết dây chắc chắn; chọn thiết bị bảo vệ phù hợp; kiểm tra điện áp điều khiển; đồng thời tuân thủ sơ đồ đấu dây của nhà sản xuất và tiêu chuẩn an toàn điện tại công trình.
