FCAL300 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCAL300

FCAL300 | Cảm biến lực dạng dầm uốn Laumas FCAL300 cho hệ thống cân công nghiệp

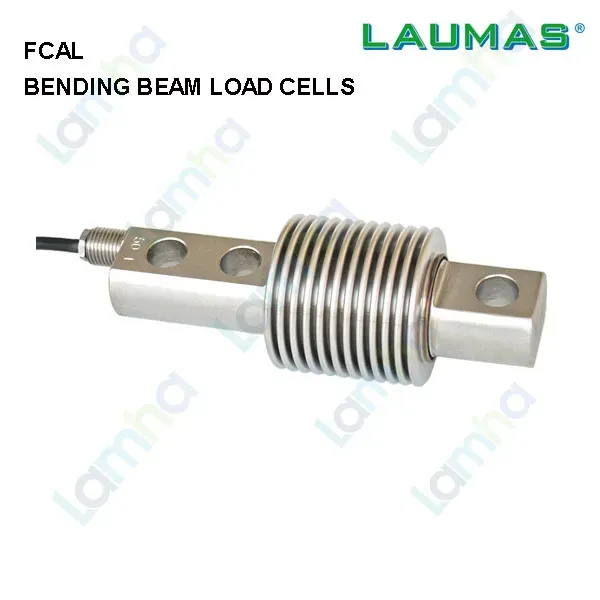

FCAL300 | Cảm biến lực dạng dầm uốn Laumas FCAL300 là load cell thuộc dòng FCAL của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ cân, định lượng và giám sát lực. Model FCAL300 có tải danh định 300 kg, sử dụng phần tử đàn hồi dạng dầm uốn bằng thép không gỉ AISI 420, đạt cấp bảo vệ IP68 và cấp chính xác C3 theo OIML R 60.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ gá cảm biến, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và nhiều giải pháp tích hợp cho máy móc, dây chuyền sản xuất và hệ thống tự động hóa.

FCAL300 là mức tải 300 kg trong dòng FCAL 50–300 kg, phù hợp với những ứng dụng cần cảm biến dầm uốn bằng thép không gỉ, tín hiệu strain gauge tiêu chuẩn và khả năng tích hợp thuận tiện với hệ thống cân điện tử.

Ưu điểm và tính năng nổi bật của Laumas FCAL300

Load cell dầm uốn FCAL300 sử dụng phần tử đàn hồi kết hợp strain gauge để tạo tín hiệu điện tỷ lệ với tải. Kết cấu bending beam mang lại giải pháp đo tải gọn, phù hợp với cân bồn, cân phễu, thiết bị định lượng và các cơ cấu cân tích hợp trong máy.

• Kết cấu dầm uốn chuyên dụng cho các hệ thống cân và đo lực có phương tải xác định.
• Thân cảm biến bằng thép không gỉ AISI 420, thích hợp cho nhiều điều kiện vận hành công nghiệp.
• Cấp bảo vệ IP68 hỗ trợ khả năng chống bụi và nước khi được lắp đặt đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R 60 với 3000 khoảng kiểm định.
• Tín hiệu đầu ra dạng mV/V phù hợp với bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cáp 4 lõi tích hợp shield hỗ trợ giảm ảnh hưởng của nhiễu điện từ lên đường tín hiệu mức thấp.
• Có thể kết hợp với các bộ gá phù hợp để hỗ trợ truyền lực đúng phương và hạn chế lực ngang, tải lệch tâm hoặc mô-men xoắn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	300 kg
Kiểu cảm biến	Dầm uốn
Vật liệu	Thép không gỉ AISI 420
Cấp chính xác	C3 • 3000 theo OIML R 60
Khoảng kiểm định tối thiểu	E max / 10000
Sai số tổng hợp	≤ ±0,017%
Độ nhạy danh định	2,0 mV/V ±0,1%
Điện trở đầu vào	400 Ω ±20 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Điện trở cách điện	>5000 MΩ
Cân bằng điểm zero	±2%
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +50 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	200% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	15 V
Độ võng tại tải danh định	0,4 mm
Cáp tín hiệu	Dài 3 m, đường kính 4 mm, 4 × 0,22 mm² + shield
Trọng lượng tịnh	0,5 kg

Chức năng, nguyên lý hoạt động và ứng dụng của FCAL300

Chức năng đo tải trong hệ thống cân

Chức năng chính của cảm biến tải Laumas FCAL300 là nhận tải từ bồn, phễu, bàn cân hoặc kết cấu máy và chuyển đổi tải đó thành tín hiệu điện tỷ lệ với lực tác động. Load cell là phần tử cảm biến thụ động; bộ hiển thị cân hoặc weight transmitter phía sau đảm nhiệm việc cấp kích thích, thu nhận tín hiệu, hiệu chuẩn và tính toán trọng lượng.

Khi lắp đặt, phần mounting surface của cảm biến cần được cố định chắc chắn vào kết cấu đủ cứng. Tải phải truyền tới đầu nhận lực theo đúng phương thiết kế. Việc giảm tải ngang, lực xoắn và tải lệch tâm giúp hạn chế sai số ngoài ý muốn và bảo vệ phần tử đàn hồi.

Đấu dây và kết nối FCAL300

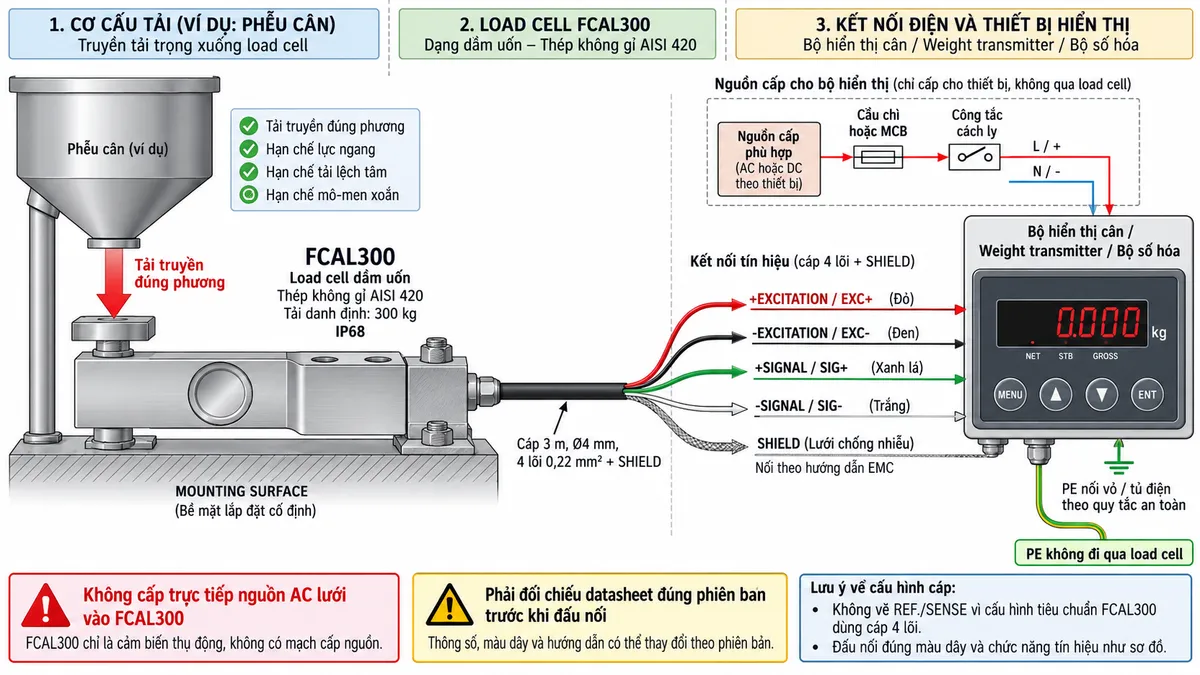

Cáp load cell 4 lõi có shield của dòng FCAL sử dụng +EXCITATION, -EXCITATION, +SIGNAL và -SIGNAL. Theo sơ đồ điện của datasheet, +SIGNAL là dây xanh lá, +EXCITATION là dây đỏ, -SIGNAL là dây trắng và -EXCITATION là dây đen.

Cấu hình cáp tiêu chuẩn không sử dụng cặp REF./SENSE riêng. Bộ điện tử cân cấp điện áp kích thích qua EXC+ và EXC-, trong khi tín hiệu vi sai từ cầu đo trở về thiết bị qua SIG+ và SIG-. Shield được xử lý theo hướng dẫn EMC của thiết bị và hệ thống tủ điện.

Nguyên lý hoạt động

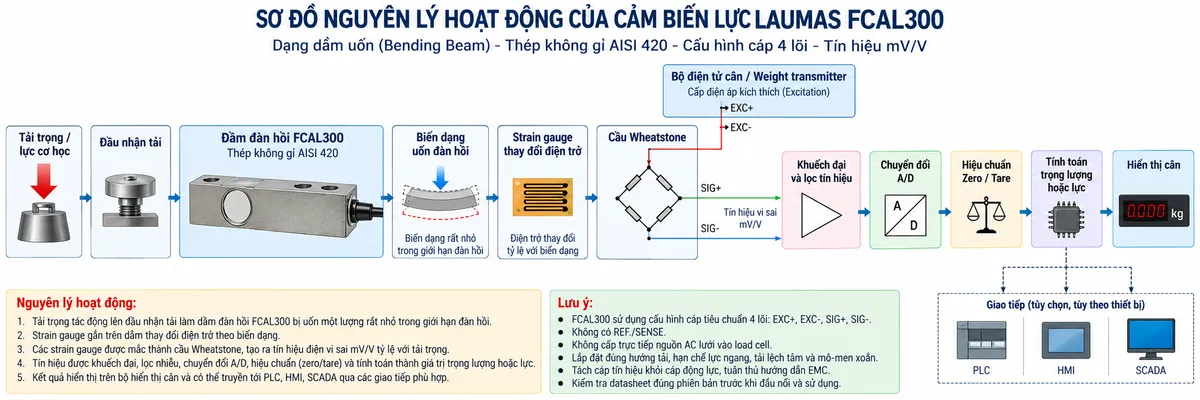

Nguyên lý strain gauge và cầu Wheatstone là cơ sở hoạt động của FCAL300. Khi tải tác động đúng phương, phần tử đàn hồi dạng dầm bị uốn rất nhỏ trong giới hạn đàn hồi. Biến dạng cơ học này làm điện trở của các strain gauge gắn trên vùng đo thay đổi.

Các strain gauge được bố trí thành cầu Wheatstone. Bộ điện tử cân cung cấp điện áp kích thích vào cầu qua EXC+ và EXC-. Khi tải thay đổi, sự thay đổi điện trở làm cầu mất cân bằng và tạo ra tín hiệu vi sai trên SIG+ và SIG- có biên độ tỷ lệ với tải.

Tín hiệu mV/V được đưa tới mạch khuếch đại và lọc, sau đó chuyển đổi từ analog sang số. Bộ xử lý của thiết bị cân thực hiện hiệu chuẩn, Zero, Tare và tính toán thành giá trị trọng lượng hoặc lực. Khi thiết bị điện tử hỗ trợ giao tiếp công nghiệp, dữ liệu có thể tiếp tục truyền tới PLC, HMI hoặc SCADA.

Ứng dụng điển hình của FCAL300

Với tải danh định 300 kg, FCAL300 phù hợp với các hệ thống cân và định lượng có mức tải tương ứng, đặc biệt khi cần cảm biến bằng thép không gỉ và độ chính xác C3.

• Cân bồn và cân phễu nguyên liệu.
• Hệ thống định lượng theo mẻ hoặc theo trọng lượng.
• Cân platform và cơ cấu cân tích hợp trong máy.
• Máy đóng gói, chiết rót và phối trộn.
• Cân kiểm tra sản phẩm trên dây chuyền.
• Thiết bị giám sát tải trong máy và kết cấu công nghiệp.
• Hệ thống cân kết nối PLC, HMI hoặc SCADA thông qua weight transmitter phù hợp.

Lưu ý khi lắp đặt FCAL300

• Gắn phần mounting surface lên bề mặt phẳng, cứng và ổn định.
• Đảm bảo tải tác động đúng phương và đúng đầu nhận tải của cảm biến.
• Hạn chế tải ngang, tải lệch tâm và mô-men xoắn tác động lên dầm.
• Không dùng load cell như điểm chặn cơ khí hoặc bộ phận chịu va đập trực tiếp.
• Cân nhắc cơ cấu chống quá tải nếu hệ thống có tải động hoặc nguy cơ va đập.
• Tách cáp tín hiệu khỏi dây động lực, biến tần, động cơ và nguồn gây nhiễu mạnh khi có thể.
• Nối shield và tiếp địa theo hướng dẫn EMC của toàn bộ hệ thống cân.

Thông tin cơ khí phục vụ lắp đặt

Hạng mục	Thông tin
Chiều dài tổng thể	136,5 mm
Vít cố định load cell	M12
Mô-men siết vít cấp bền 6.8	50 Nm
Mô-men siết vít cấp bền 8.8	79 Nm
Phụ kiện thanh kéo inox	Ren M12 × 1,75; tải tĩnh tối đa của cặp giá 300 kg

Cam kết và nơi mua Laumas FCAL300 chính hãng

Khi lựa chọn FCAL300 chính hãng Laumas, cần xác định đúng tải làm việc, tải chết, tải động, kiểu bộ gá, điều kiện môi trường và bộ điện tử cân sử dụng. Thiết kế cơ khí và đấu nối đúng kỹ thuật giúp hạn chế sai số, bảo vệ load cell và duy trì độ ổn định lâu dài cho hệ thống.

Khách hàng cần mua FCAL300, lựa chọn bộ gá, bộ hiển thị cân, weight transmitter hoặc giải pháp tích hợp load cell vào hệ thống tự động hóa có thể đặt mua sản phẩm chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FCAL300 là loại load cell gì?

FCAL300 là cảm biến tải trọng dạng dầm uốn thuộc dòng FCAL của Laumas, sử dụng strain gauge và cầu Wheatstone để chuyển tải trọng cơ học thành tín hiệu điện.

Tải danh định của FCAL300 là bao nhiêu?

FCAL300 có tải danh định 300 kg. Đây là mức tải cao nhất trong dải FCAL tiêu chuẩn gồm 50 kg, 75 kg, 150 kg và 300 kg.

FCAL300 được chế tạo bằng vật liệu gì?

FCAL300 được chế tạo bằng thép không gỉ AISI 420, phù hợp với nhiều hệ thống cân công nghiệp cần độ bền cơ học và khả năng chống ăn mòn.

FCAL300 có đạt cấp chính xác OIML không?

Có. Dòng FCAL có cấp chính xác C3 với 3000 khoảng kiểm định theo OIML R 60.

FCAL300 có khả năng chống bụi và nước không?

Cảm biến có cấp bảo vệ IP68. Hiệu quả bảo vệ của toàn bộ hệ thống còn phụ thuộc vào cáp, hộp nối, đầu nối và phương pháp lắp đặt thực tế.

FCAL300 sử dụng cáp bao nhiêu lõi?

Cấu hình tiêu chuẩn sử dụng cáp 4 lõi cùng shield, gồm +EXCITATION, -EXCITATION, +SIGNAL và -SIGNAL.

Màu dây của FCAL300 được quy định như thế nào?

Theo datasheet dòng FCAL, +SIGNAL là xanh lá, +EXCITATION là đỏ, -SIGNAL là trắng và -EXCITATION là đen. Cần kiểm tra lại tài liệu đi kèm đúng phiên bản trước khi thi công.

FCAL300 có thể đấu trực tiếp vào PLC không?

Tín hiệu đầu ra của load cell là tín hiệu mV/V mức thấp nên thông thường cần đi qua weight transmitter, bộ khuếch đại, bộ hiển thị cân hoặc bộ số hóa trước khi truyền dữ liệu tới PLC.

Có được cấp nguồn AC trực tiếp vào FCAL300 không?

Không. Load cell nhận điện áp kích thích từ bộ điện tử cân chuyên dụng. Nguồn AC hoặc DC của hệ thống chỉ được cấp vào bộ hiển thị, transmitter hoặc bộ số hóa có đầu vào nguồn tương ứng.
