FCAL50 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCAL50

FCAL50 | Cảm biến lực dạng dầm uốn Laumas FCAL50 cho hệ thống cân công nghiệp

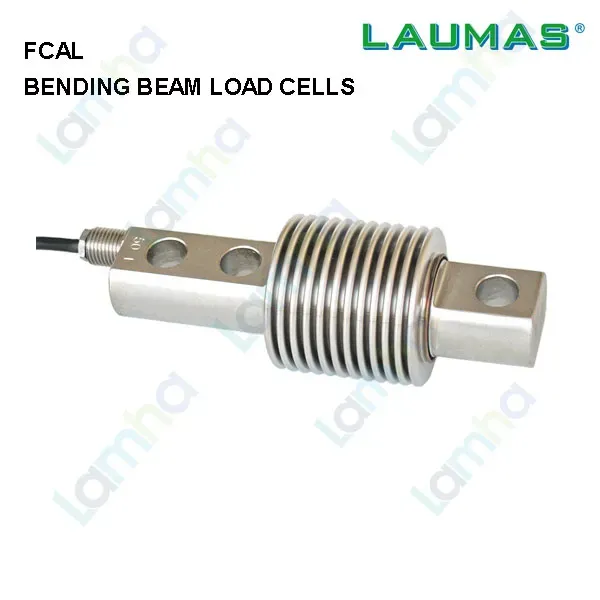

FCAL50 | Cảm biến lực dạng dầm uốn Laumas FCAL50 là load cell thuộc dòng FCAL của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ cân, định lượng và giám sát tải. Model FCAL50 có tải danh định 50 kg, kết cấu bằng thép không gỉ AISI 420, cấp bảo vệ IP68 và cấp chính xác C3 theo OIML R 60.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984, khởi đầu tại Parma. Hãng phát triển load cell, bộ gá, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và các thành phần tích hợp cho hệ thống cân điện tử và tự động hóa công nghiệp.

FCAL50 thuộc dòng cảm biến dầm uốn FCAL có dải tải từ 50 kg đến 300 kg. Với cấu tạo chắc chắn, tín hiệu strain gauge tiêu chuẩn và thiết kế dành cho môi trường công nghiệp, sản phẩm phù hợp cho cân bồn, cân phễu, máy định lượng và nhiều cơ cấu cân khác.

Ưu điểm và tính năng nổi bật của Laumas FCAL50

Load cell dầm uốn FCAL50 kết hợp phần tử đàn hồi bằng thép không gỉ với hệ strain gauge cầu Wheatstone, cho phép tạo ra tín hiệu điện tỷ lệ chính xác với tải trọng tác động.

• Kết cấu bending beam phù hợp với nhiều hệ thống cân công nghiệp và thiết bị định lượng.
• Thân bằng thép không gỉ AISI 420 giúp tăng độ bền cơ học và khả năng chống ăn mòn.
• Cấp bảo vệ IP68 hỗ trợ làm việc trong môi trường có bụi và độ ẩm khi được lắp đặt đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R 60, phù hợp với các ứng dụng cân yêu cầu độ ổn định cao.
• Tín hiệu mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cáp 4 lõi có shield giúp triển khai tín hiệu strain gauge trong hệ thống điện công nghiệp.
• Có thể kết hợp với nhiều bộ gá chuyên dụng của Laumas nhằm hỗ trợ truyền tải đúng phương và bảo vệ cảm biến.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	50 kg
Vật liệu	Thép không gỉ AISI 420
Cấp chính xác	C3 • 3000 theo OIML R 60
Sai số tổng hợp	≤ ±0,017%
Độ nhạy danh định	2,0 mV/V ±0,1%
Cấp bảo vệ	IP68
Điện trở đầu vào	400 Ω ±20 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Điện áp kích thích tối đa không gây hư hỏng	15 V
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +50 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	200% toàn thang
Cáp tín hiệu	Dài 3 m, đường kính 4 mm, 4 × 0,22 mm² + shield

Chức năng, nguyên lý hoạt động và ứng dụng của FCAL50

Chức năng đo tải

Chức năng chính của cảm biến tải Laumas FCAL50 là nhận lực từ kết cấu cần cân và biến đổi lực đó thành tín hiệu điện có quan hệ với trọng lượng. Cảm biến không tự hiển thị kết quả mà làm việc cùng bộ điện tử cân để khuếch đại, chuyển đổi và tính toán giá trị đo.

Khi lắp đặt, vùng cố định của load cell phải được liên kết chắc chắn với kết cấu đủ cứng, còn đầu nhận tải tiếp nhận lực theo hướng làm việc quy định. Cần hạn chế lực ngang, tải lệch tâm, xoắn và các tác động cơ học không mong muốn để duy trì độ chính xác và tuổi thọ của cảm biến.

Đấu dây FCAL50 với thiết bị điện tử cân

Cáp load cell 4 lõi có shield của FCAL50 sử dụng các đường excitation và signal. Theo sơ đồ kết nối của dòng FCAL, +SIGNAL sử dụng dây xanh lá, +EXCITATION dây đỏ, -SIGNAL dây trắng và -EXCITATION dây đen. Shield được xử lý theo yêu cầu EMC của hệ thống.

FCAL50 không sử dụng cặp REF./SENSE trong cấu hình cáp 4 lõi tiêu chuẩn. Bộ hiển thị hoặc weight transmitter cung cấp điện áp kích thích cho cảm biến và nhận tín hiệu vi sai mV/V; nguồn điện vận hành bộ điện tử cân phải được đấu riêng theo đúng điện áp của thiết bị.

Nguyên lý hoạt động

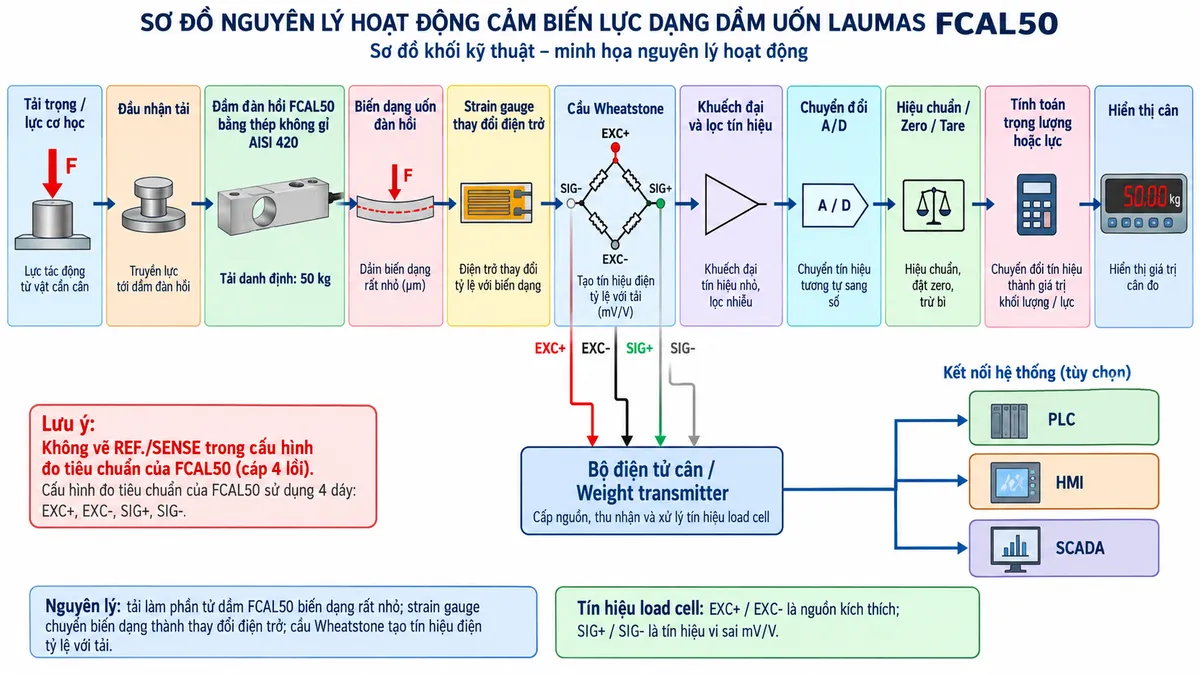

Nguyên lý strain gauge và cầu Wheatstone là cơ sở đo lường của FCAL50. Khi tải tác động đúng hướng, phần tử đàn hồi dạng dầm biến dạng một lượng rất nhỏ trong giới hạn đàn hồi. Các strain gauge gắn tại vùng đo thay đổi điện trở tương ứng với biến dạng cơ học này.

Các strain gauge được liên kết thành cầu Wheatstone. Điện áp kích thích được cấp qua EXC+ và EXC-. Khi tải thay đổi, cầu đo mất cân bằng và tạo ra tín hiệu vi sai giữa SIG+ và SIG-, với độ nhạy danh định ở dạng mV/V.

Bộ điện tử cân khuếch đại và lọc tín hiệu nhỏ này, chuyển đổi tín hiệu analog sang dữ liệu số, sau đó thực hiện hiệu chuẩn, Zero, Tare và tính toán trọng lượng hoặc lực. Tùy thiết bị điện tử được lựa chọn, kết quả có thể hiển thị tại chỗ hoặc truyền tới hệ thống điều khiển.

Ứng dụng điển hình

Với tải danh định 50 kg, FCAL50 phù hợp với nhiều hệ thống cân và định lượng có tải làm việc tương ứng.

• Cân bồn và cân phễu chứa nguyên liệu.
• Hệ thống định lượng theo trọng lượng.
• Máy đóng gói, chiết rót hoặc cân kiểm tra.
• Cơ cấu cân tích hợp trong máy tự động.
• Thiết bị giám sát tải và lực trong dây chuyền sản xuất.
• Hệ thống cân kết nối PLC, HMI hoặc SCADA thông qua weight transmitter phù hợp.

Lưu ý khi lắp đặt FCAL50

• Bắt chắc vùng gá của cảm biến lên bề mặt đủ cứng và ổn định.
• Đảm bảo tải tác động theo đúng phương làm việc của load cell.
• Hạn chế tải ngang, tải lệch tâm và mô-men xoắn.
• Không sử dụng load cell như điểm chặn cơ khí chịu va đập.
• Cân nhắc sử dụng bộ gá phù hợp nếu kết cấu có rung, dịch chuyển hoặc giãn nở nhiệt.
• Bố trí cáp tín hiệu cách xa dây động lực, biến tần và các nguồn nhiễu mạnh khi có thể.
• Đấu shield theo hướng dẫn EMC của bộ điện tử và hệ thống tủ điện.

Cam kết và nơi mua Laumas FCAL50 chính hãng

Khi lựa chọn FCAL50 chính hãng Laumas, cần xác định đồng thời tải làm việc, tải động, kết cấu gá, điều kiện môi trường và thiết bị xử lý tín hiệu. Việc sử dụng đúng model và lắp đặt đúng hướng dẫn giúp duy trì độ chính xác, độ ổn định và độ bền của hệ thống cân.

Khách hàng có nhu cầu mua FCAL50, lựa chọn bộ gá, bộ hiển thị cân, weight transmitter hoặc giải pháp tích hợp load cell vào hệ thống tự động hóa có thể đặt mua sản phẩm chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FCAL50 là loại load cell gì?

FCAL50 là cảm biến tải trọng dạng dầm uốn thuộc dòng FCAL của Laumas, sử dụng strain gauge và cầu Wheatstone để chuyển đổi tải trọng cơ học thành tín hiệu điện.

Tải danh định của FCAL50 là bao nhiêu?

FCAL50 có tải danh định 50 kg. Khi lựa chọn cảm biến cần tính thêm tải chết, tải động và các tình huống quá tải có thể xuất hiện trong hệ thống.

FCAL50 được chế tạo bằng vật liệu gì?

FCAL50 sử dụng thép không gỉ AISI 420. Đây là điểm cần phân biệt với một số dòng load cell Laumas khác sử dụng loại thép không gỉ khác.

FCAL50 có cấp bảo vệ bao nhiêu?

FCAL50 có cấp bảo vệ IP68, thích hợp với nhiều môi trường cân công nghiệp khi cáp, đầu nối và toàn bộ hệ thống được thi công đúng kỹ thuật.

FCAL50 sử dụng bao nhiêu dây tín hiệu?

Cấu hình tiêu chuẩn sử dụng cáp 4 lõi cùng shield, gồm +EXCITATION, -EXCITATION, +SIGNAL và -SIGNAL.

Màu dây của FCAL50 được quy định như thế nào?

Theo sơ đồ điện của dòng FCAL, +SIGNAL là xanh lá, +EXCITATION là đỏ, -SIGNAL là trắng và -EXCITATION là đen. Khi thi công vẫn cần đối chiếu tài liệu đi kèm đúng sản phẩm trước khi đấu dây.

FCAL50 có thể đấu trực tiếp vào PLC không?

Tín hiệu đầu ra của load cell ở mức mV/V nên thông thường cần đi qua weight transmitter, bộ khuếch đại, bộ hiển thị cân hoặc bộ số hóa trước khi đưa dữ liệu tới PLC.

Có được cấp nguồn AC trực tiếp vào FCAL50 không?

Không. FCAL50 nhận điện áp kích thích từ thiết bị điện tử cân. Nguồn AC chỉ được cấp cho bộ hiển thị hoặc transmitter nếu thiết bị đó được thiết kế cho loại nguồn tương ứng.
