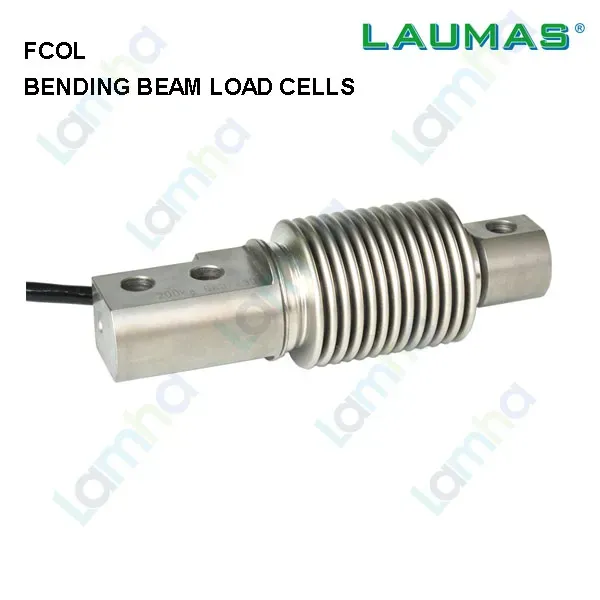

FCOL100 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCOL100

1. Giới thiệu FCOL100 | Cảm biến lực dạng dầm uốn Laumas FCOL100

FCOL100 là cảm biến lực dạng dầm uốn Laumas thuộc dòng FCOL, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ hệ thống cân và đo lực công nghiệp. Sản phẩm phù hợp cho các ứng dụng yêu cầu cảm biến tải có độ ổn định cao, kết cấu chắc chắn và khả năng làm việc trong môi trường công nghiệp.

Laumas là thương hiệu của Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển nhiều nhóm sản phẩm như load cell, bộ hiển thị cân, weight transmitter, bộ số hóa tín hiệu và phụ kiện lắp đặt, phục vụ từ máy cân độc lập đến hệ thống tự động hóa tích hợp PLC, HMI và SCADA.

Dòng FCOL sử dụng nguyên lý đo bằng strain gauge trên phần tử đàn hồi dạng dầm. Với cấu hình phù hợp, FCOL100 có thể được tích hợp vào bàn cân, phễu cân, bồn cân, máy định lượng và nhiều cơ cấu đo lực khác trong dây chuyền sản xuất.

2. Ưu điểm và tính năng nổi bật của FCOL100

Load cell FCOL100 được phát triển theo hướng kết hợp giữa độ chính xác, độ bền cơ học và khả năng tích hợp thuận tiện với thiết bị điện tử cân. Thiết kế dạng dầm uốn giúp cảm biến phù hợp với nhiều kết cấu cân công nghiệp có tải tác động theo phương xác định.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	100 kg
Kiểu cảm biến	Dầm uốn
Vật liệu	Thép không gỉ 17-4 PH
Cấp bảo vệ	IP68
Cấp chính xác tiêu chuẩn	C3 theo OIML R60
Phiên bản độ chính xác cao	C4 có phiên bản mã riêng trong dòng FCOL
Sai số tổng hợp	Tối đa ±0,02% đối với phiên bản tiêu chuẩn
Độ nhạy danh định	2 mV/V ±1%
Điện áp kích thích tối đa	18 VDC
Dải nhiệt độ làm việc	-35 đến +65 °C
Dải nhiệt độ bù	-10 đến +40 °C
Chiều dài cáp	3 m
Khối lượng tịnh	Khoảng 0,4 kg

Kết cấu phù hợp môi trường công nghiệp

Phần tử đo được chế tạo bằng thép không gỉ, hỗ trợ sử dụng trong các hệ thống cân thường xuyên tiếp xúc với bụi, độ ẩm hoặc điều kiện vệ sinh công nghiệp. Kết cấu dầm cũng thuận tiện để cố định một đầu và nhận tải tại đầu còn lại theo đúng phương thiết kế.

Tín hiệu tiêu chuẩn dễ tích hợp

FCOL100 hoạt động theo nguyên lý strain gauge cầu Wheatstone. Tín hiệu mức thấp từ cảm biến có thể được đưa tới bộ hiển thị cân, bộ truyền trọng lượng hoặc bộ số hóa load cell tương thích để khuếch đại, chuyển đổi, hiệu chuẩn và tính toán giá trị cân.

Phù hợp hệ thống cân tự động

Khi kết hợp với weight transmitter hoặc thiết bị cân có giao tiếp công nghiệp, dữ liệu trọng lượng có thể tiếp tục được đưa tới PLC, HMI hoặc SCADA để giám sát, định lượng, điều khiển quá trình và lưu dữ liệu sản xuất.

3. Chức năng, nguyên lý hoạt động và ứng dụng của FCOL100

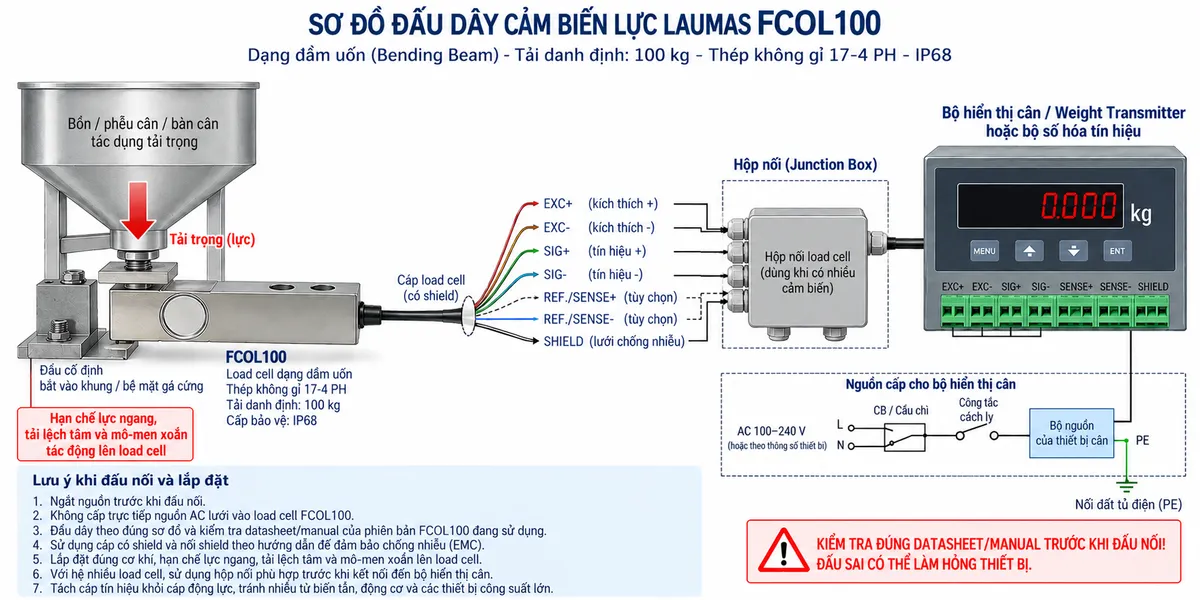

Kết nối FCOL100 với thiết bị điện tử cân

Load cell không được cấp trực tiếp nguồn điện lưới. Bộ điện tử cân cung cấp điện áp kích thích phù hợp cho cầu đo bên trong cảm biến và đồng thời tiếp nhận tín hiệu vi sai từ load cell. Khi lắp đặt cần tuân thủ đúng sơ đồ dây của tài liệu đi kèm phiên bản thực tế, đặc biệt đối với dây shield và các đường sense nếu cấu hình cảm biến có hỗ trợ.

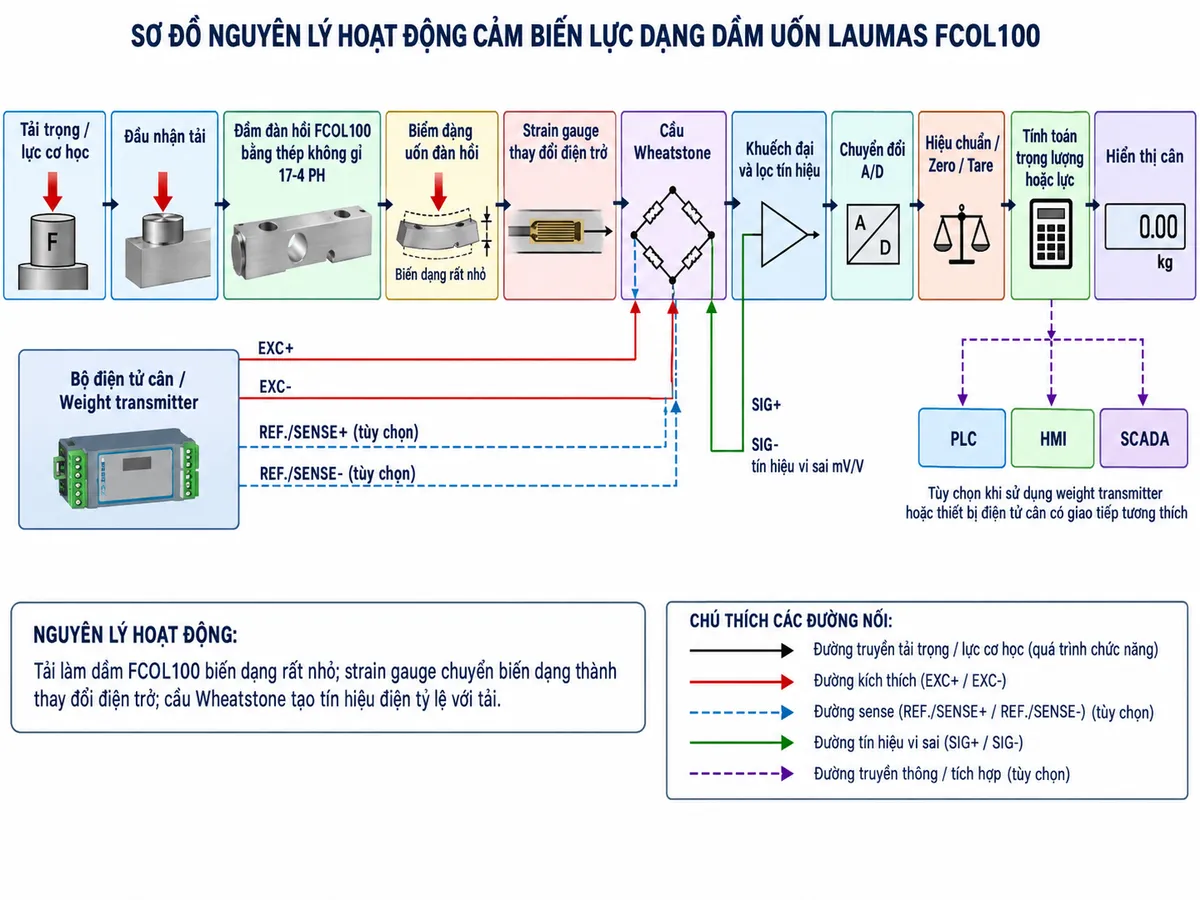

Nguyên lý chuyển đổi lực thành tín hiệu điện

Khi tải trọng tác động đúng vị trí, phần tử dầm của FCOL100 xuất hiện một biến dạng đàn hồi rất nhỏ. Các strain gauge được gắn tại vùng đo biến đổi mức biến dạng này thành sự thay đổi điện trở.

Các strain gauge được bố trí thành cầu Wheatstone. Khi chưa có tải, cầu ở trạng thái cân bằng tương đối; khi dầm biến dạng, điện trở các nhánh thay đổi làm xuất hiện tín hiệu vi sai. Tín hiệu này tỷ lệ với lực tác động và được thiết bị điện tử cân khuếch đại, chuyển đổi sang số, hiệu chuẩn rồi tính thành giá trị trọng lượng hoặc lực.

Ứng dụng điển hình

• Cân bồn nhỏ và phễu chứa nguyên liệu.
• Cân bàn và các cơ cấu cân công nghiệp.
• Máy chiết rót, đóng gói và định lượng.
• Hệ thống kiểm tra trọng lượng trong dây chuyền sản xuất.
• Thiết bị đo lực hoặc tải tác động theo phương phù hợp với dầm cảm biến.
• Hệ thống cân kết nối PLC, HMI hoặc SCADA thông qua bộ điện tử cân tương thích.

Lưu ý khi lắp đặt

Độ chính xác của hệ thống không chỉ phụ thuộc load cell mà còn phụ thuộc kết cấu cơ khí. Cần truyền tải đúng phương, cố định chắc đầu gá và hạn chế tải ngang, tải lệch tâm, va đập và mô-men xoắn tác động ngoài thiết kế. Cáp tín hiệu nên đi tách khỏi cáp động lực và các nguồn gây nhiễu điện từ.

Khi sử dụng nhiều load cell trong một hệ thống, việc ghép cảm biến, cân chỉnh tải và kết nối hộp nối cần được thực hiện phù hợp với kiến trúc cân và thiết bị điện tử được lựa chọn.

4. Cam kết và nơi mua Laumas FCOL100 chính hãng

Khi đặt mua Laumas FCOL100 chính hãng, khách hàng nên đối chiếu chính xác mã sản phẩm, tải trọng yêu cầu, cấp chính xác và phiên bản chứng nhận để tránh nhầm với các biến thể khác trong cùng dòng FCOL.

Khách hàng có nhu cầu mua cảm biến lực FCOL100, thay thế load cell cũ hoặc cần tư vấn lựa chọn bộ hiển thị cân, weight transmitter và phụ kiện phù hợp có thể liên hệ mua hàng chính hãng tại thietbicodien. Chúng tôi hỗ trợ đối chiếu mã thiết bị, tư vấn giải pháp kết nối và lựa chọn cấu hình phù hợp với hệ thống cân thực tế.

Câu hỏi thường gặp (FAQ)

FCOL100 là loại load cell gì?

FCOL100 là load cell dạng dầm uốn thuộc dòng FCOL của Laumas. Cảm biến sử dụng phần tử đàn hồi kết hợp strain gauge để biến đổi tải trọng thành tín hiệu điện phục vụ cân và đo lực.

FCOL100 có thể đấu trực tiếp vào PLC không?

Tín hiệu nguyên bản của load cell là tín hiệu mV/V mức thấp, vì vậy PLC thông thường không nên nhận trực tiếp nếu không có module load cell chuyên dụng. Giải pháp phổ biến là sử dụng weight transmitter, bộ số hóa hoặc module cân tương thích rồi truyền giá trị đã xử lý về PLC.

FCOL100 có dùng trực tiếp nguồn 220 VAC không?

Không. Load cell được kích thích bằng nguồn điện áp thấp do bộ điện tử cân cung cấp theo giới hạn của cảm biến và thiết bị đọc. Tuyệt đối không đưa nguồn AC lưới trực tiếp vào dây load cell.

FCOL100 có phù hợp lắp cho bồn hoặc phễu cân không?

Có thể sử dụng trong các kết cấu bồn, phễu hoặc cơ cấu cân khi thiết kế cơ khí phù hợp với kiểu dầm uốn, tải làm việc và phương truyền lực. Nên sử dụng bộ gá thích hợp để giảm ảnh hưởng của lực ngang và sai lệch lắp đặt.

Tại sao phải hạn chế tải lệch tâm và lực ngang?

Tải lệch tâm và lực ngang có thể tạo thêm mô-men không mong muốn lên phần tử đàn hồi, làm tăng sai số đo và ảnh hưởng đến tuổi thọ cảm biến. Vì vậy kết cấu truyền lực cần đưa tải vào đúng phương thiết kế.

FCOL100 kết nối với cân hiển thị như thế nào?

Bộ hiển thị hoặc weight transmitter cấp kích thích cho cầu Wheatstone của load cell và nhận lại tín hiệu vi sai. Sau đó thiết bị thực hiện khuếch đại, chuyển đổi A/D, hiệu chuẩn và hiển thị giá trị cân.

Có thể nối FCOL100 với HMI hoặc SCADA không?

Có, thông qua weight transmitter hoặc bộ hiển thị cân có giao tiếp phù hợp. Khi đó dữ liệu trọng lượng sau xử lý có thể được truyền tới PLC, HMI hoặc SCADA phục vụ giám sát và tự động hóa.
