FCK5 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCK5

FCK5 | Cảm biến lực dạng dầm uốn Laumas FCK5 – giải pháp đo tải nhỏ chính xác

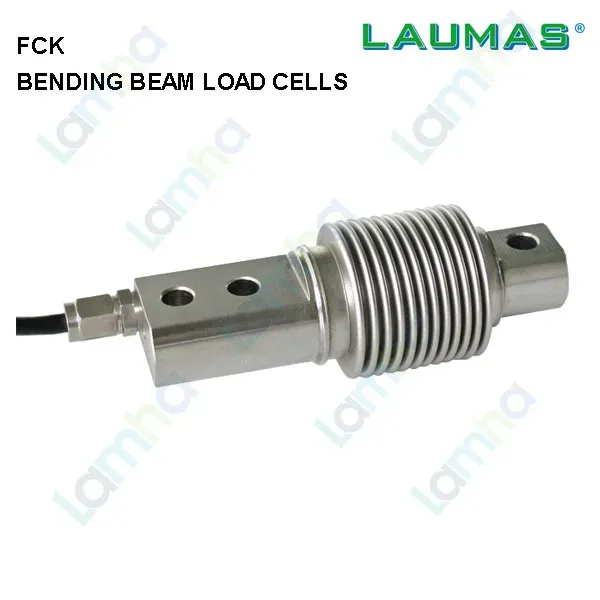

FCK5 | Cảm biến lực dạng dầm uốn Laumas FCK5 là load cell thuộc dòng FCK của Laumas, được thiết kế cho các hệ thống cân và đo lực có tải trọng nhỏ. Model FCK5 có tải danh định 5 kg, sử dụng phần tử đàn hồi dạng dầm uốn để biến đổi lực cơ học thành tín hiệu điện tỷ lệ với tải tác động.

Laumas là thương hiệu của Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, transmitter và nhiều thành phần phục vụ hệ thống cân điện tử công nghiệp. FCK5 được chế tạo bằng thép không gỉ 17-4 PH, kết hợp kết cấu dầm uốn nhạy với tải nhỏ và cấp bảo vệ IP68, phù hợp cho các ứng dụng cần độ ổn định cao trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas FCK5

• Load cell dầm uốn tải 5 kg phù hợp với các ứng dụng cân hoặc đo lực ở dải tải nhỏ.
• Phần tử đo bằng thép không gỉ 17-4 PH, hỗ trợ độ bền cơ học và khả năng làm việc lâu dài trong môi trường công nghiệp.
• Cấp bảo vệ IP68 giúp cảm biến có khả năng chống bụi và chống nước ở mức cao khi được lắp đặt đúng kỹ thuật.
• Sai số tổng hợp thấp, phù hợp cho những hệ thống cần khả năng đo tải ổn định và lặp lại tốt.
• Ngõ ra dạng tín hiệu mV/V tiêu chuẩn của load cell strain gauge, thuận tiện kết nối với bộ hiển thị cân, weight transmitter, bộ khuếch đại hoặc bộ số hóa load cell tương thích.
• Có thể sử dụng cùng các phụ kiện lắp đặt dành cho dòng FCK để kiểm soát hướng truyền lực, hạn chế tải ngang và các tác động cơ học không mong muốn.
• Dòng FCK được thiết kế cho hệ thống cân điện tử công nghiệp và được sản xuất theo các yêu cầu kỹ thuật liên quan đến load cell đo trọng lượng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	5 kg
Nguyên lý cơ khí	Dầm uốn
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,02%
Độ nhạy danh định	2 mV/V ±1%
Cấp bảo vệ	IP68
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-30 °C đến +65 °C
Tải tĩnh tối đa an toàn	150% tải danh định
Tải phá hủy	200% tải danh định
Điện áp kích thích tối đa cho phép	15 V
Độ võng tại tải danh định	0,4 mm

Chức năng, nguyên lý hoạt động và ứng dụng của FCK5

Chức năng đo tải và kết nối hệ thống cân

Chức năng chính của Laumas FCK5 là chuyển đổi tải trọng hoặc lực cơ học tác động lên dầm cảm biến thành tín hiệu điện có biên độ rất nhỏ. Khi tích hợp vào hệ thống cân, tín hiệu từ cảm biến được đưa đến bộ hiển thị cân, weight transmitter hoặc bộ số hóa để khuếch đại, chuyển đổi và tính toán thành giá trị trọng lượng có thể hiển thị hoặc truyền tới PLC, HMI và hệ thống điều khiển.

Việc lắp đặt cần đảm bảo lực tác động theo đúng phương làm việc của cảm biến dầm uốn 5 kg. Bề mặt cố định phải đủ cứng và phần nhận tải cần được bố trí để hạn chế lực ngang, mô-men xoắn hoặc tải lệch tâm vượt quá điều kiện thiết kế của cảm biến.

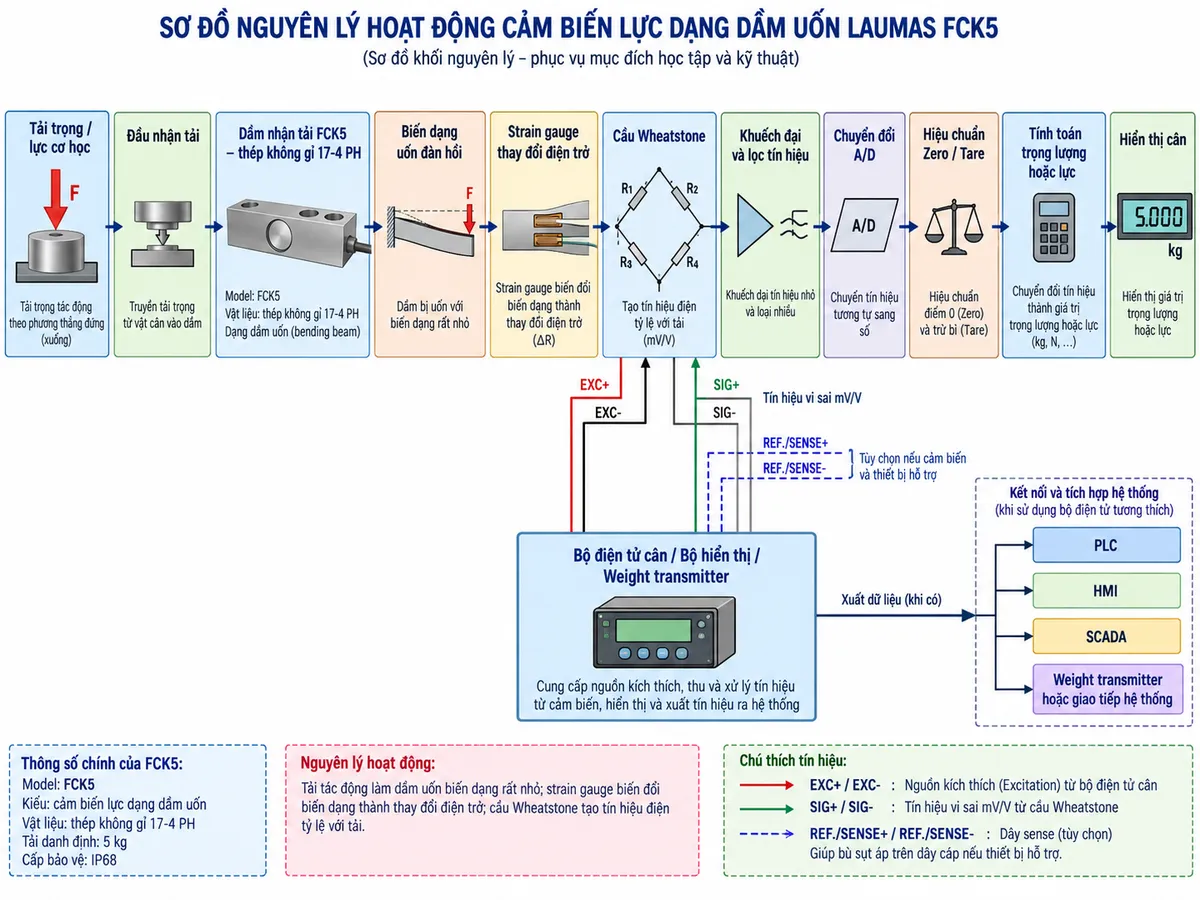

Nguyên lý hoạt động

FCK5 hoạt động dựa trên nguyên lý strain gauge và cầu Wheatstone. Khi có tải, phần tử đàn hồi dạng dầm uốn biến dạng một lượng rất nhỏ trong giới hạn đàn hồi. Các strain gauge gắn trên vùng đo thay đổi điện trở theo mức biến dạng này, làm mất cân bằng cầu Wheatstone và tạo ra điện áp vi sai ở ngõ ra.

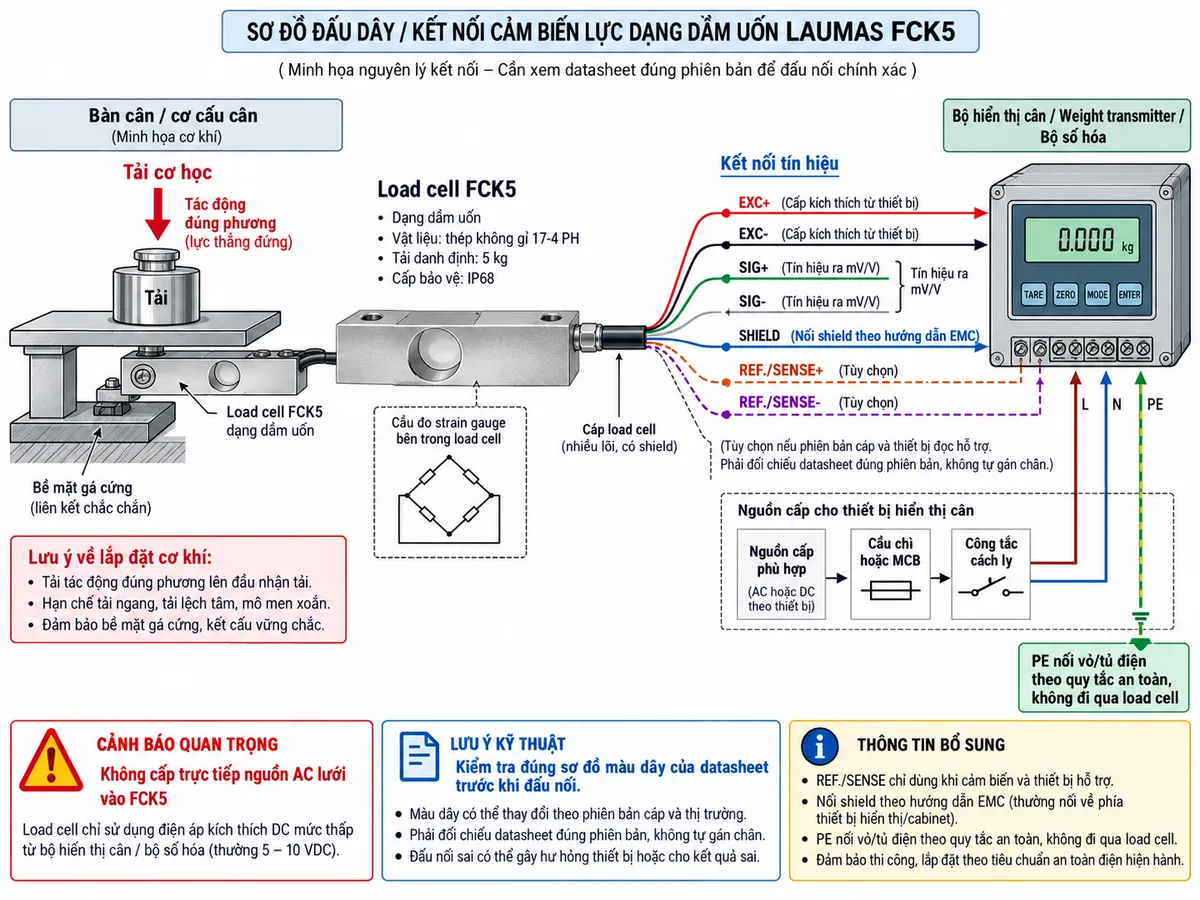

Bộ điện tử cân cung cấp điện áp kích thích qua EXC+ và EXC-. Tín hiệu SIG+ và SIG- thay đổi tỷ lệ với tải được đưa về mạch khuếch đại và chuyển đổi A/D. Sau quá trình hiệu chuẩn, lọc tín hiệu, zero và tare, thiết bị điện tử chuyển giá trị đo thành trọng lượng hoặc lực để hiển thị, giám sát hay sử dụng trong hệ thống tự động hóa.

Ứng dụng điển hình

Nhờ dải tải nhỏ và kết cấu dầm uốn, load cell Laumas FCK5 có thể được tích hợp vào các hệ thống cân, đo lực và thiết bị tự động hóa cần phát hiện chính xác sự thay đổi của tải trọng nhỏ.

• Cân định lượng nguyên liệu có khối lượng nhỏ.
• Thiết bị cân hoặc kiểm tra trọng lượng trong máy tự động.
• Hệ thống cân bồn, phễu hoặc cơ cấu chứa nhỏ khi thiết kế cơ khí phù hợp.
• Máy đóng gói, chiết rót và định lượng cần lấy tín hiệu tải trọng làm tham số điều khiển.
• Thiết bị kiểm tra lực trong dây chuyền sản xuất, thử nghiệm và kiểm soát chất lượng.
• Hệ thống cân kết nối transmitter, PLC, HMI hoặc SCADA thông qua thiết bị xử lý tín hiệu load cell phù hợp.

Cam kết và nơi mua FCK5 chính hãng

Khi lựa chọn FCK5 chính hãng Laumas, cần xác định đúng tải trọng, kiểu gá cơ khí, điều kiện môi trường và thiết bị điện tử cân đi kèm để hệ thống đạt độ chính xác và độ ổn định mong muốn. Đặc biệt với load cell tải nhỏ, chất lượng bề mặt gá, hướng đặt lực và việc hạn chế tải ngang có ảnh hưởng trực tiếp đến kết quả đo.

Khách hàng có nhu cầu mua cảm biến Laumas FCK5, tư vấn lựa chọn phụ kiện lắp đặt hoặc xây dựng hệ thống cân hoàn chỉnh có thể đặt mua hàng chính hãng tại thietbicodien. Sản phẩm được lựa chọn đúng model và thông số kỹ thuật để thuận tiện cho việc thay thế, lắp mới và tích hợp vào hệ thống cân công nghiệp.

Câu hỏi thường gặp (FAQ)

Laumas FCK5 là loại load cell gì?

FCK5 là cảm biến tải trọng dạng dầm uốn của Laumas, sử dụng biến dạng đàn hồi của dầm và strain gauge để chuyển lực cơ học thành tín hiệu điện phục vụ đo trọng lượng hoặc lực.

Tải danh định của FCK5 là bao nhiêu?

FCK5 có tải danh định 5 kg. Đây là model tải nhỏ trong dòng FCK, phù hợp với các hệ thống cân và đo lực có dải làm việc tương ứng.

FCK5 có thể đấu trực tiếp vào PLC không?

Tín hiệu của FCK5 là tín hiệu load cell mV/V có mức rất nhỏ. Trong phần lớn hệ thống, cảm biến cần kết nối với weight transmitter, bộ khuếch đại, bộ số hóa hoặc module chuyên dụng cho load cell trước khi dữ liệu được đưa tới PLC.

FCK5 có chống nước và bụi không?

Cảm biến có cấp bảo vệ IP68. Tuy nhiên khả năng bảo vệ thực tế của toàn bộ hệ thống còn phụ thuộc vào cách lắp đặt, đầu nối, cáp, hộp đấu nối và biện pháp bảo vệ tại hiện trường.

FCK5 hoạt động theo nguyên lý nào?

Cảm biến sử dụng strain gauge bố trí trên phần tử đàn hồi dạng dầm uốn. Khi tải làm dầm biến dạng, điện trở strain gauge thay đổi, cầu Wheatstone tạo tín hiệu vi sai tỷ lệ với tải và thiết bị điện tử cân xử lý tín hiệu này thành giá trị đo.

Có được cấp nguồn AC trực tiếp cho FCK5 không?

Không. FCK5 là load cell strain gauge thụ động và nhận điện áp kích thích từ thiết bị điện tử cân qua đường EXC+ và EXC-. Không được đấu trực tiếp nguồn điện lưới AC vào cảm biến.

Khi lắp FCK5 cần chú ý điều gì?

Cần cố định đúng bề mặt gá, truyền tải theo phương thiết kế, tránh tải ngang và mô-men không mong muốn, không vượt quá giới hạn tải của cảm biến và thực hiện đấu dây theo đúng tài liệu kỹ thuật của phiên bản FCK5 được cung cấp.
