FCOL350 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCOL350

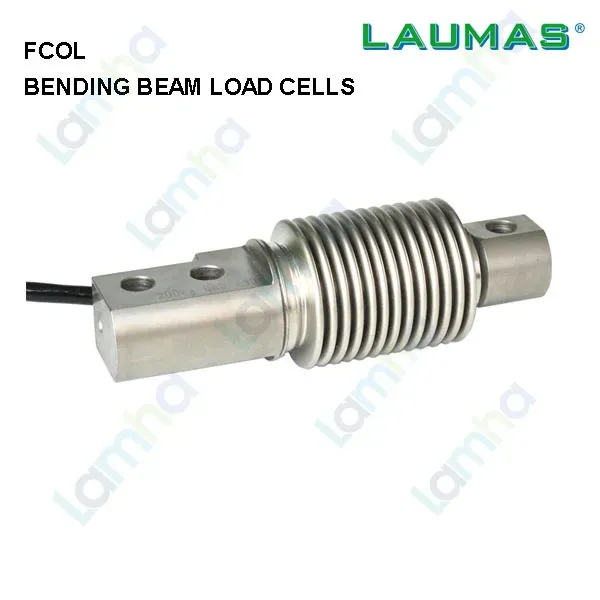

1. Giới thiệu FCOL350 | Cảm biến lực dạng dầm uốn Laumas FCOL350

FCOL350 là cảm biến lực dạng dầm uốn thuộc dòng FCOL của Laumas, được thiết kế cho các hệ thống cân và đo lực công nghiệp. Phiên bản FCOL350 có tải trọng danh định 350 kg, sử dụng phần tử đàn hồi bằng thép không gỉ 17-4 PH và công nghệ strain gauge để chuyển lực cơ học thành tín hiệu điện tỷ lệ với tải.

Laumas là thương hiệu thiết bị cân công nghiệp của Italia, hoạt động từ năm 1984. Hãng chuyên phát triển load cell, bộ gá load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và các thành phần phục vụ hệ thống cân, định lượng và tự động hóa. Sản phẩm của Laumas được ứng dụng trong nhiều ngành sản xuất và tích hợp vào máy móc, dây chuyền công nghiệp trên thị trường quốc tế.

Laumas FCOL350 thuộc nhóm bending beam load cell của hãng. Kết cấu dầm uốn cho phép cảm biến nhận tải tại vùng quy định, tạo ra biến dạng đàn hồi rất nhỏ và chuyển biến dạng này thành tín hiệu mV/V để bộ điện tử cân xử lý thành giá trị trọng lượng hoặc lực.

2. Ưu điểm và tính năng nổi bật của Laumas FCOL350

FCOL350 nổi bật nhờ kết cấu cơ khí chắc chắn, vật liệu chống ăn mòn tốt và khả năng tích hợp thuận tiện vào nhiều loại hệ thống cân. Đây là lựa chọn phù hợp cho máy định lượng, phễu cân, bồn cân nhỏ, cân bàn và các cơ cấu máy cần giám sát tải trọng.

Đặc tính	Thông tin
Kiểu cảm biến	Load cell dạng dầm uốn
Tải trọng danh định	350 kg
Vật liệu	Thép không gỉ 17-4 PH
Cấp bảo vệ	IP68
Cấp chính xác dòng FCOL	C3 theo OIML R60; phiên bản C4 được cung cấp bằng mã cấu hình riêng
Số khoảng chia kiểm định của phiên bản C3	3000
Sai số tổng hợp của phiên bản tiêu chuẩn	Tối đa ±0,02%
Tín hiệu đầu ra danh định	2 mV/V ±1%
Nguyên lý đo	Strain gauge kết hợp cầu Wheatstone

Kết cấu thép không gỉ cho môi trường công nghiệp

Phần tử đàn hồi của load cell FCOL350 được chế tạo từ thép không gỉ 17-4 PH. Vật liệu này phù hợp với những ứng dụng cần độ bền cơ học, khả năng làm việc ổn định và khả năng chống ảnh hưởng môi trường tốt hơn so với các kết cấu thép thông thường.

Cấp bảo vệ IP68

Cấp bảo vệ IP68 giúp cảm biến phù hợp với nhiều khu vực sản xuất có bụi, độ ẩm hoặc yêu cầu vệ sinh thường xuyên. Khi thiết kế hệ thống, khả năng bảo vệ tổng thể vẫn phụ thuộc vào hộp nối, đầu cáp, thiết bị điện tử cân và phương pháp lắp đặt thực tế.

Phù hợp hệ thống cân chính xác

FCOL thuộc dòng load cell được Laumas cung cấp với các phiên bản đáp ứng OIML R60. Đối với FCOL350 tiêu chuẩn, cấu hình C3 phù hợp cho nhiều ứng dụng cân công nghiệp cần khả năng lặp lại và độ ổn định tốt; khi yêu cầu cấp chính xác khác cần lựa chọn đúng mã cấu hình tương ứng.

Dễ tích hợp với thiết bị điện tử cân

Tín hiệu mV/V từ cảm biến có thể được kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích. Khi sử dụng transmitter có giao tiếp công nghiệp, giá trị cân sau xử lý có thể được truyền tới PLC, HMI hoặc SCADA để phục vụ giám sát và điều khiển tự động.

3. Chức năng, nguyên lý hoạt động và ứng dụng của FCOL350

Đấu nối FCOL350 trong hệ thống cân

FCOL350 là cảm biến thụ động dựa trên cầu strain gauge, vì vậy không được cấp trực tiếp nguồn điện lưới. Bộ điện tử cân cung cấp điện áp kích thích qua các đường EXC+ và EXC-; cảm biến trả về tín hiệu vi sai qua SIG+ và SIG-. Shield của cáp được xử lý theo hướng dẫn EMC của hệ thống để hạn chế ảnh hưởng của nhiễu điện.

Khi lắp cơ khí, một vùng của dầm được bắt chắc với khung hoặc bề mặt gá cứng, trong khi lực được truyền tới đầu nhận tải theo đúng phương thiết kế. Cần hạn chế lực ngang, tải lệch tâm và mô-men xoắn không mong muốn vì những thành phần lực này có thể ảnh hưởng đến kết quả đo và tuổi thọ của cảm biến.

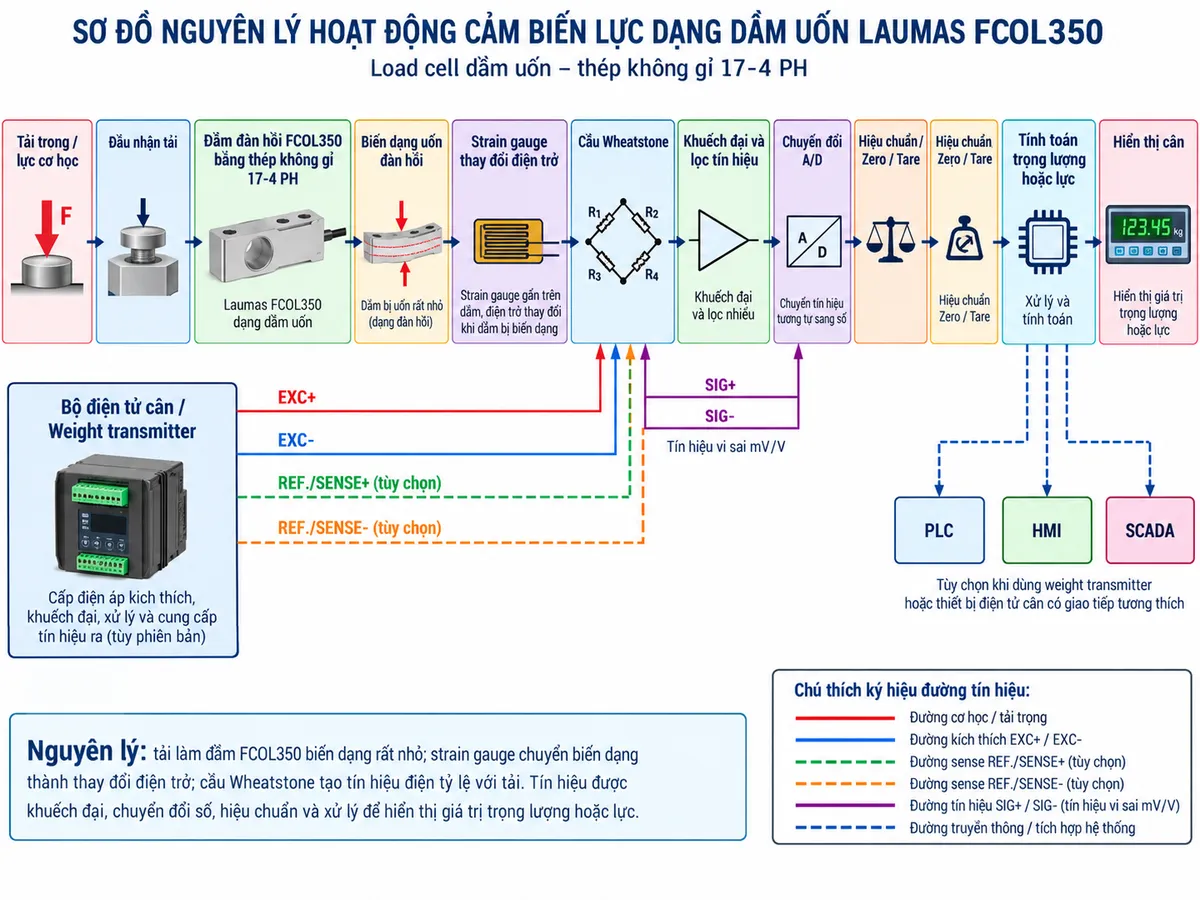

Nguyên lý chuyển đổi tải trọng thành tín hiệu điện

Khi tải trọng tác động lên đầu nhận tải, dầm đàn hồi FCOL350 bị uốn một lượng rất nhỏ trong giới hạn đàn hồi. Các strain gauge được gắn tại vùng đo chịu biến dạng cùng với dầm, làm điện trở của chúng thay đổi theo lực tác dụng.

Các strain gauge được mắc thành cầu Wheatstone. Điện áp kích thích từ thiết bị điện tử cân được đưa vào cầu đo; khi lực tác dụng làm điện trở thay đổi, cầu tạo ra một tín hiệu vi sai mV/V tỷ lệ với tải. Tín hiệu này rất nhỏ nên cần được khuếch đại, lọc và chuyển đổi A/D trước khi sử dụng.

Sau khi số hóa, bộ điện tử cân thực hiện các chức năng như hiệu chuẩn, zero và tare rồi tính toán thành giá trị trọng lượng hoặc lực. Nếu thiết bị xử lý có giao tiếp truyền thông phù hợp, dữ liệu sau xử lý có thể tiếp tục được chuyển tới hệ thống điều khiển cấp cao hơn.

Ứng dụng trong cân và định lượng công nghiệp

Cảm biến lực dạng dầm uốn FCOL350 phù hợp cho nhiều ứng dụng như cân phễu, cân bồn dung tích nhỏ, cân bàn, hệ thống định lượng nguyên liệu, máy đóng gói, máy chiết rót và các cơ cấu máy cần đo tải trọng.

Trong dây chuyền tự động, tín hiệu từ FCOL350 có thể được weight transmitter chuyển thành dữ liệu trọng lượng để PLC thực hiện các chức năng nạp liệu, dừng cấp liệu, định lượng theo mẻ, kiểm tra trọng lượng hoặc phát cảnh báo khi tải vượt điều kiện cài đặt.

Lưu ý khi lắp đặt

Kết cấu gá có ảnh hưởng trực tiếp tới chất lượng phép đo. Bề mặt bắt load cell cần đủ cứng, tải phải truyền đúng hướng và không để đường ống, dây dẫn hoặc cơ cấu phụ tạo thêm lực ngoài ý muốn lên hệ thống cân.

Đối với bồn hoặc phễu có nhiều điểm đỡ, cần bố trí load cell và phụ kiện gá phù hợp để tải được phân bố ổn định. Với hệ nhiều cảm biến, có thể sử dụng hộp nối load cell trước khi đưa tín hiệu chung về thiết bị điện tử cân.

Cáp tín hiệu nên được đi riêng với cáp động lực, contactor, động cơ và biến tần. Không tự ý thay đổi chiều dài cáp, đấu dây hoặc sơ đồ shield nếu chưa đánh giá ảnh hưởng tới tín hiệu và hiệu chuẩn của hệ thống.

4. Cam kết và nơi mua Laumas FCOL350 chính hãng

Khi lựa chọn FCOL350 chính hãng, cần xác định đúng tải trọng, cấp chính xác, phiên bản chứng nhận và phụ kiện gá phù hợp. Dòng FCOL có nhiều biến thể theo tải trọng và chứng nhận, do đó việc đối chiếu đầy đủ model trước khi thay thế hoặc lắp mới giúp tránh sai cấu hình.

Khách hàng cần mua cảm biến lực Laumas FCOL350, thay thế load cell cho máy hoặc thiết kế hệ thống cân mới có thể đặt hàng chính hãng tại thietbicodien. Chúng tôi hỗ trợ đối chiếu model, lựa chọn load cell, bộ hiển thị, weight transmitter và phụ kiện phù hợp với yêu cầu ứng dụng.

Câu hỏi thường gặp (FAQ)

FCOL350 là loại cảm biến gì?

FCOL350 là load cell strain gauge dạng dầm uốn của Laumas, được thiết kế để chuyển tải trọng cơ học thành tín hiệu điện mV/V phục vụ cân và đo lực công nghiệp.

FCOL350 có tải trọng danh định bao nhiêu?

Phiên bản này có tải trọng danh định 350 kg. Khi lựa chọn load cell cần tính cả tải tĩnh của kết cấu, tải làm việc, số điểm đỡ và các hệ số an toàn của hệ thống.

FCOL350 có thể kết nối trực tiếp với PLC không?

PLC thông thường không đọc trực tiếp tín hiệu mV/V rất nhỏ của load cell. FCOL350 thường được kết nối với weight transmitter hoặc bộ số hóa load cell, sau đó thiết bị này truyền giá trị đã xử lý tới PLC qua tín hiệu hoặc giao tiếp tương thích.

Có được cấp nguồn AC trực tiếp cho FCOL350 không?

Không. Load cell nhận điện áp kích thích từ bộ điện tử cân qua EXC+ và EXC-. Không được đấu điện lưới AC trực tiếp vào cảm biến.

Tại sao phải hạn chế tải lệch tâm và lực ngang?

Dầm FCOL350 được thiết kế để phản ứng với tải theo hướng quy định. Lực ngang, xoắn hoặc tải lệch tâm có thể tạo thêm biến dạng không mong muốn, gây sai số và làm tăng ứng suất cơ học lên load cell.

FCOL350 có phù hợp với môi trường có độ ẩm không?

FCOL350 có kết cấu thép không gỉ và cấp bảo vệ IP68, phù hợp với nhiều môi trường công nghiệp có bụi hoặc độ ẩm. Toàn bộ hệ thống cáp, hộp nối và thiết bị điện tử cũng cần có cấp bảo vệ phù hợp với điều kiện sử dụng.

Có thể dùng nhiều FCOL350 trong cùng một hệ cân không?

Có. Đối với bồn, phễu hoặc kết cấu nhiều điểm đỡ, nhiều load cell có thể được bố trí thành một hệ thống và kết nối qua hộp nối phù hợp. Sau khi hoàn tất lắp đặt cơ khí và đấu nối, toàn bộ hệ cân cần được hiệu chuẩn theo tải chuẩn hoặc quy trình thích hợp.
