FCOL50 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCOL50

FCOL50 | Cảm biến lực dạng dầm uốn Laumas FCOL50 cho hệ thống cân công nghiệp

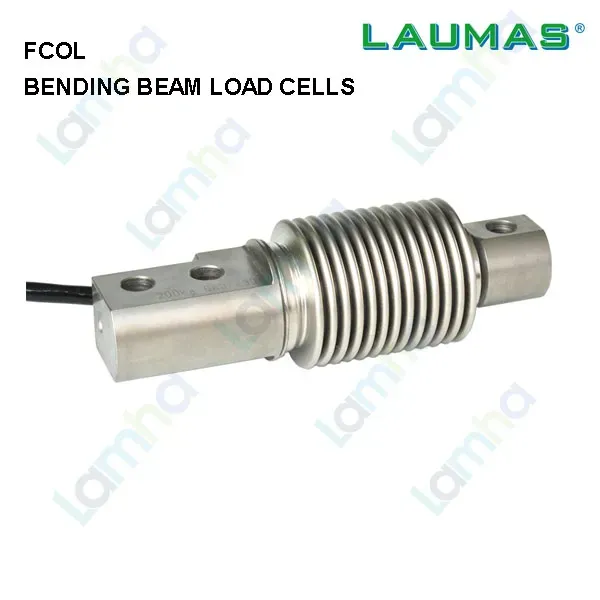

FCOL50 | Cảm biến lực dạng dầm uốn Laumas FCOL50 là load cell thuộc dòng FCOL của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ cân, định lượng và giám sát lực. Model FCOL50 có tải danh định 50 kg, sử dụng phần tử đàn hồi dạng dầm uốn bằng thép không gỉ 17-4 PH và đạt cấp bảo vệ IP68.

Laumas là thương hiệu Italia chuyên về công nghệ cân và định lượng công nghiệp. Danh mục của hãng gồm load cell, bộ gá cảm biến, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và các thiết bị phục vụ tích hợp hệ thống cân vào máy móc, bồn chứa, dây chuyền định lượng và hệ thống tự động hóa.

FCOL50 thuộc dòng load cell bending beam có nhiều dải tải và các lựa chọn độ chính xác C3/C4 theo OIML R 60. Với kết cấu bằng thép không gỉ và khả năng bảo vệ cao, sản phẩm phù hợp cho những ứng dụng cần độ ổn định tốt trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas FCOL50

Load cell dầm uốn FCOL50 kết hợp phần tử đàn hồi cơ khí với hệ strain gauge để tạo tín hiệu điện tỷ lệ với tải. Cấu trúc này giúp cảm biến thích hợp cho các hệ thống cân tải nhỏ đến trung bình, đặc biệt là cân bồn, cân phễu và máy định lượng.

• Thân bằng thép không gỉ 17-4 PH, tăng độ bền cơ học và khả năng chống ăn mòn.
• Kết cấu dầm uốn phù hợp với các ứng dụng cân có tải truyền theo phương xác định.
• Cấp bảo vệ IP68 hỗ trợ làm việc trong môi trường có bụi hoặc độ ẩm khi lắp đặt đúng kỹ thuật.
• Có lựa chọn cấp chính xác C3 và C4 theo OIML R 60 tùy phiên bản.
• Tín hiệu đầu ra mV/V tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Có thể sử dụng với bộ gá chuyên dụng để hạn chế ảnh hưởng của lực ngang, tải lệch tâm và mô-men xoắn.
• Phù hợp cho hệ thống cân cần truyền dữ liệu tới PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân tương thích.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	50 kg
Kiểu cảm biến	Dầm uốn
Vật liệu	Thép không gỉ 17-4 PH
Cấp chính xác	C3 • 3000 / C4 • 4000 theo OIML R 60
Khoảng kiểm định tối thiểu	E max / 10000 đối với C3; E max / 15000 đối với C4
Sai số tổng hợp	≤ ±0,02% đối với C3; ≤ ±0,017% đối với C4
Độ nhạy danh định	2 mV/V ±1%
Điện trở đầu vào	460 Ω ±50 Ω
Điện trở đầu ra	350 Ω ±3,5 Ω
Điện trở cách điện	≥ 5000 MΩ
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-35 °C đến +65 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	18 V
Độ võng tại tải danh định	0,4 mm
Cáp tín hiệu	Dài 3 m, đường kính 5 mm; cấu hình lõi tùy phiên bản
Trọng lượng tịnh	0,4 kg

Chức năng, nguyên lý hoạt động và ứng dụng của FCOL50

Chức năng đo tải trong hệ thống cân

Chức năng chính của cảm biến tải Laumas FCOL50 là nhận lực từ bàn cân, bồn, phễu hoặc kết cấu máy và chuyển lực đó thành tín hiệu điện tỷ lệ với tải trọng. FCOL50 là phần tử cảm biến thụ động, vì vậy cần làm việc cùng bộ điện tử cân để cấp kích thích, khuếch đại, chuyển đổi và hiển thị giá trị trọng lượng.

Một đầu của cảm biến được cố định chắc chắn trên kết cấu đủ cứng, trong khi đầu còn lại tiếp nhận tải theo phương thiết kế. Việc bố trí cơ khí đúng giúp hạn chế tải ngang, lực xoắn và tải lệch tâm, từ đó giảm sai số và bảo vệ phần tử đàn hồi.

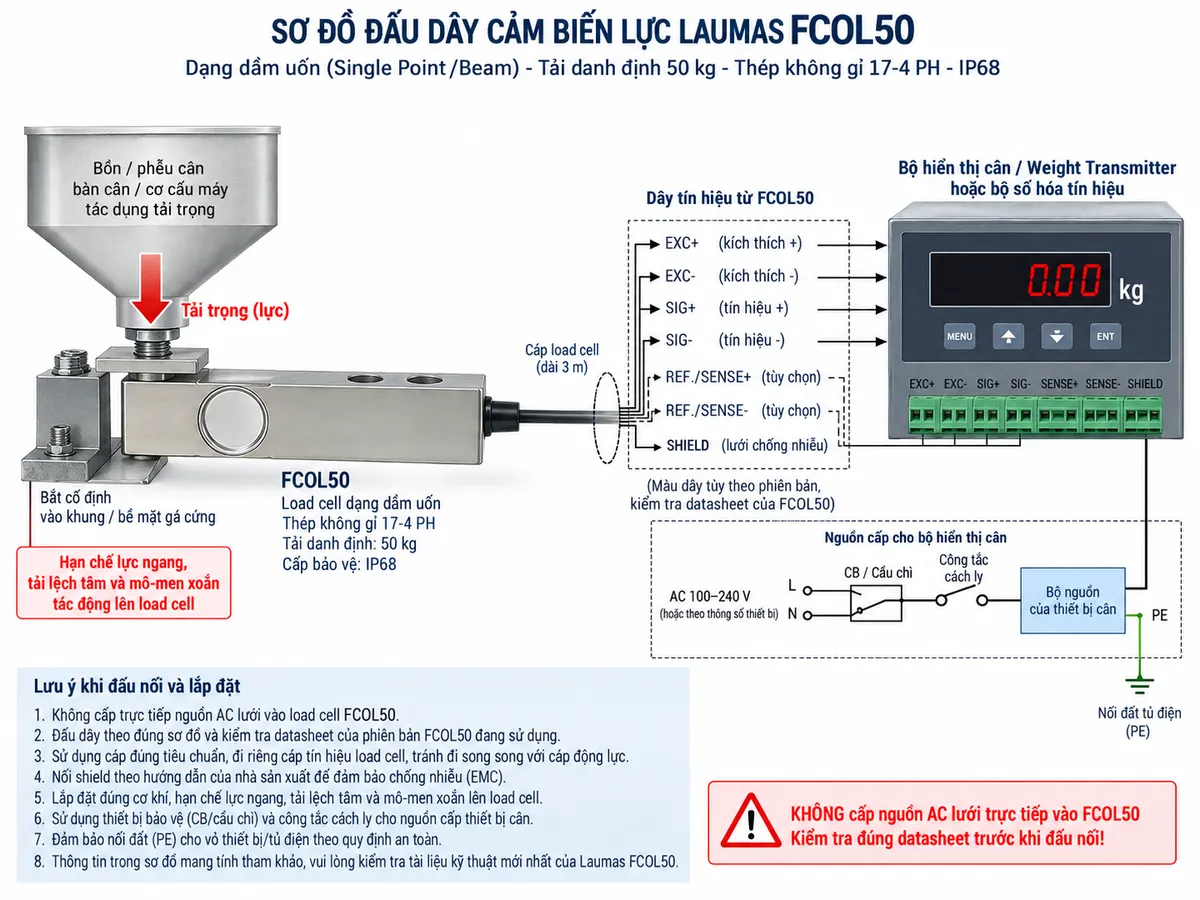

Đấu dây và kết nối FCOL50

Tín hiệu load cell mV/V từ FCOL50 được đưa tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa. Thiết bị điện tử cân cung cấp điện áp kích thích qua EXC+ và EXC-, đồng thời thu tín hiệu vi sai từ cầu đo qua SIG+ và SIG-.

Một số cấu hình cáp của dòng FCOL có thể được trang bị thêm REF./SENSE+ và REF./SENSE- để hồi tiếp điện áp kích thích. Vì vậy khi đấu dây cần đối chiếu đúng datasheet và đúng mã cấu hình thực tế, không tự suy đoán chân hoặc màu dây. Shield được nối theo hướng dẫn EMC của hệ thống.

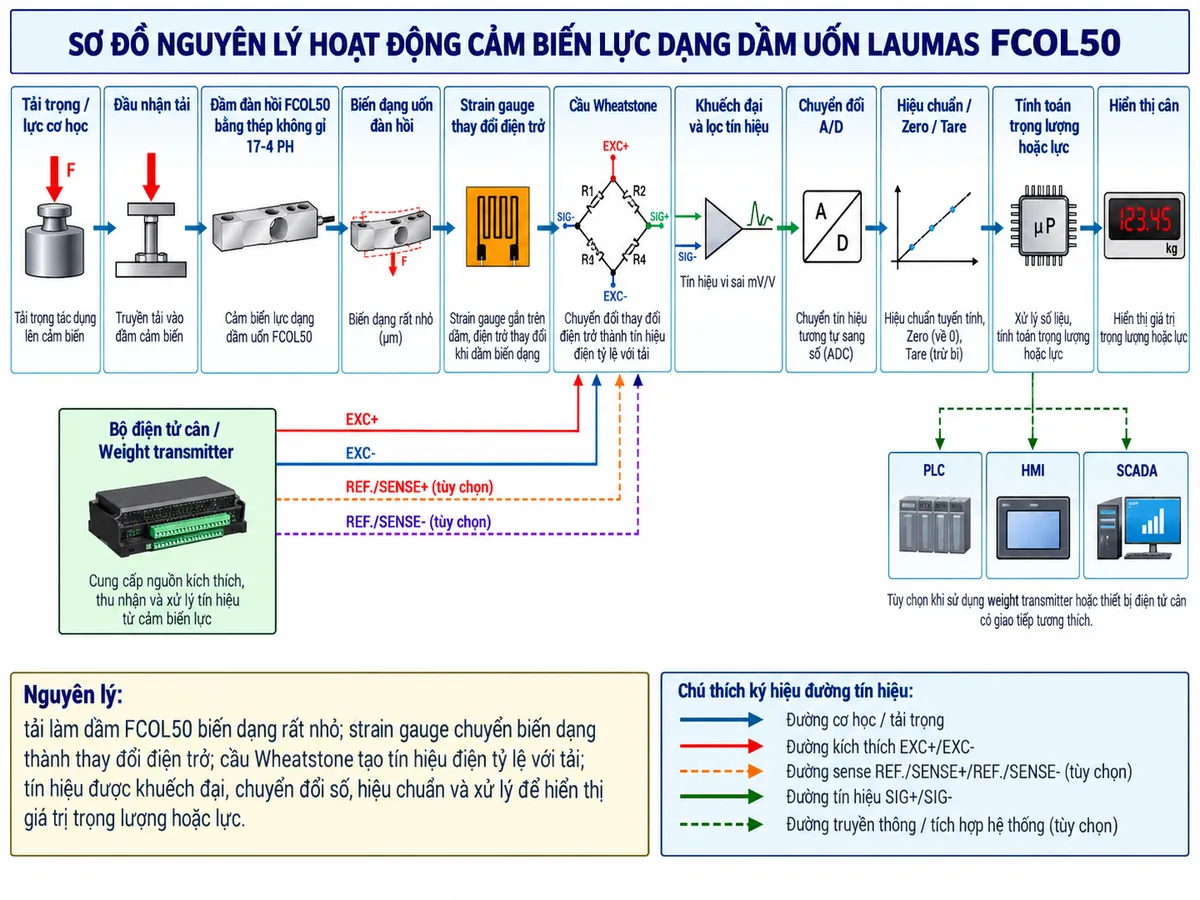

Nguyên lý hoạt động

Nguyên lý strain gauge và cầu Wheatstone là nền tảng hoạt động của FCOL50. Khi tải tác động lên đầu nhận lực, phần tử dầm bằng thép không gỉ biến dạng một lượng rất nhỏ trong vùng đàn hồi. Các strain gauge gắn trên vùng đo thay đổi điện trở tương ứng với mức biến dạng.

Các strain gauge được bố trí thành cầu Wheatstone. Bộ điện tử cân cấp điện áp kích thích cho cầu; khi tải thay đổi, sự thay đổi điện trở làm cầu mất cân bằng và tạo ra tín hiệu điện vi sai tỷ lệ với tải.

Tín hiệu mV/V được mạch điện tử cân khuếch đại và lọc, sau đó chuyển đổi từ analog sang số. Bộ xử lý thực hiện hiệu chuẩn, Zero, Tare và tính toán thành trọng lượng hoặc lực. Dữ liệu sau xử lý có thể hiển thị tại chỗ hoặc truyền tới PLC, HMI và SCADA nếu thiết bị điện tử cân hỗ trợ giao tiếp tương ứng.

Ứng dụng điển hình của FCOL50

Với tải danh định 50 kg, FCOL50 phù hợp cho nhiều hệ thống cân và định lượng có tải làm việc tương ứng, đặc biệt là các ứng dụng cần load cell bằng thép không gỉ và cấp bảo vệ cao.

• Cân bồn và cân phễu chứa nguyên liệu.
• Hệ thống cân định lượng theo mẻ.
• Cân băng tải tải nhỏ khi kết cấu cơ khí phù hợp.
• Máy đóng gói, chiết rót và phối trộn.
• Cân kiểm tra trọng lượng sản phẩm.
• Cơ cấu cân tích hợp trong máy tự động.
• Thiết bị giám sát tải hoặc lực trong dây chuyền sản xuất.
• Hệ thống cân kết nối PLC, HMI hoặc SCADA thông qua weight transmitter phù hợp.

Lưu ý khi lắp đặt FCOL50

• Đầu cố định của load cell phải được bắt chắc vào kết cấu phẳng và đủ cứng.
• Tải cần truyền đúng phương và đúng vị trí nhận lực của cảm biến.
• Hạn chế lực ngang, tải lệch tâm và mô-men xoắn tác động lên dầm.
• Không sử dụng load cell như điểm chặn cơ khí hoặc bộ phận chịu va đập trực tiếp.
• Cân nhắc cơ cấu chống quá tải nếu hệ thống có tải động hoặc nguy cơ va đập.
• Đi cáp tín hiệu cách xa động cơ, biến tần, contactor và dây động lực khi có thể.
• Đấu shield và thực hiện nối đất theo hướng dẫn EMC của hệ thống cân.

Cam kết và nơi mua Laumas FCOL50 chính hãng

Khi lựa chọn FCOL50 chính hãng Laumas, cần xác định đúng tải làm việc, tải chết, tải động, yêu cầu độ chính xác, kiểu bộ gá, điều kiện môi trường và thiết bị điện tử cân sử dụng. Lựa chọn đúng cấu hình và lắp đặt đúng kỹ thuật giúp hệ thống đạt độ ổn định tốt, hạn chế sai số cơ khí và nâng cao tuổi thọ của cảm biến.

Khách hàng cần mua FCOL50, lựa chọn bộ gá, bộ hiển thị cân, weight transmitter hoặc giải pháp tích hợp load cell vào hệ thống tự động hóa có thể đặt mua sản phẩm chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FCOL50 là loại load cell gì?

FCOL50 là cảm biến tải trọng dạng dầm uốn thuộc dòng FCOL của Laumas, sử dụng strain gauge và cầu Wheatstone để biến tải trọng cơ học thành tín hiệu điện.

Tải danh định của FCOL50 là bao nhiêu?

FCOL50 có tải danh định 50 kg. Khi chọn cảm biến cần tính cả tải chết của kết cấu, tải động và khả năng quá tải trong quá trình vận hành.

FCOL50 được chế tạo bằng vật liệu gì?

Cảm biến được chế tạo bằng thép không gỉ 17-4 PH, phù hợp với nhiều ứng dụng cân công nghiệp yêu cầu độ bền và khả năng chống ăn mòn.

FCOL50 có cấp bảo vệ bao nhiêu?

FCOL50 có cấp bảo vệ IP68. Mức bảo vệ của toàn bộ hệ thống vẫn phụ thuộc vào cáp, hộp nối, đầu nối và phương pháp lắp đặt thực tế.

FCOL50 có các cấp chính xác nào?

Dòng FCOL có các phiên bản C3 và C4 theo OIML R 60. Cần lựa chọn đúng phiên bản theo yêu cầu độ chính xác và yêu cầu kiểm định của hệ thống.

FCOL50 có thể đấu trực tiếp vào PLC không?

Tín hiệu đầu ra của FCOL50 là tín hiệu mV/V mức thấp nên thông thường cần qua weight transmitter, bộ hiển thị cân, bộ khuếch đại hoặc bộ số hóa trước khi truyền dữ liệu tới PLC.

FCOL50 có đường REF./SENSE không?

Một số cấu hình cáp của dòng FCOL có thể có đường REF./SENSE. Việc có hay không và cách đấu phải được xác nhận từ datasheet đúng mã cấu hình thực tế trước khi thi công.

Có được cấp nguồn AC trực tiếp vào FCOL50 không?

Không. FCOL50 nhận điện áp kích thích từ thiết bị điện tử cân. Nguồn AC hoặc DC công nghiệp chỉ được cấp vào bộ hiển thị, transmitter hoặc bộ số hóa có đầu vào nguồn phù hợp.
