FCAL75 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCAL75

FCAL75 | Cảm biến lực dạng dầm uốn Laumas FCAL75 cho hệ thống cân công nghiệp

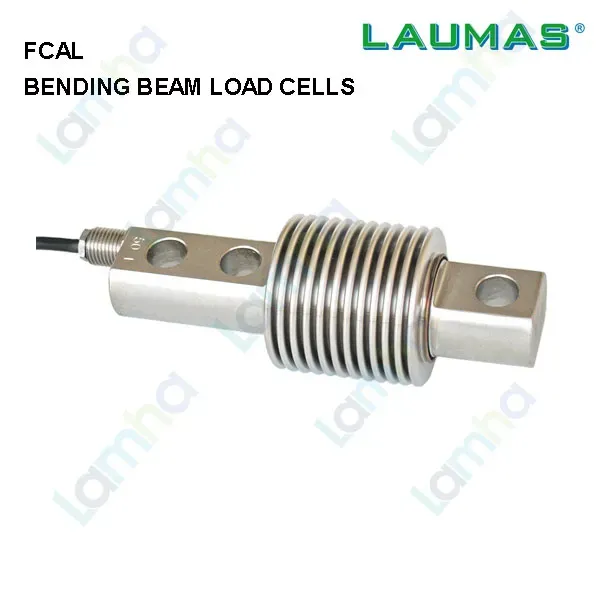

FCAL75 | Cảm biến lực dạng dầm uốn Laumas FCAL75 là load cell thuộc dòng FCAL của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ cân, định lượng và giám sát lực. Model FCAL75 có tải danh định 75 kg, kết cấu dầm uốn bằng thép không gỉ AISI 420, cấp bảo vệ IP68 và cấp chính xác C3 theo OIML R 60.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng cung cấp load cell, bộ gá cảm biến, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và nhiều thành phần phục vụ tích hợp hệ thống cân vào máy móc, dây chuyền sản xuất và hệ thống tự động hóa.

FCAL75 nằm trong dòng FCAL có nhiều mức tải khác nhau, phù hợp cho các ứng dụng cân bồn, cân phễu, định lượng và cơ cấu cân máy cần cảm biến dầm uốn có độ chính xác cao và khả năng làm việc trong môi trường công nghiệp.

Ưu điểm và tính năng nổi bật của Laumas FCAL75

Load cell dầm uốn FCAL75 sử dụng phần tử đàn hồi bằng thép không gỉ kết hợp hệ strain gauge để biến đổi tải trọng thành tín hiệu điện mV/V. Kết cấu này giúp cảm biến đạt độ ổn định tốt khi tải được truyền đúng phương và bộ gá được thiết kế phù hợp.

• Kết cấu bending beam phù hợp với nhiều hệ thống cân và định lượng công nghiệp.
• Thân bằng thép không gỉ AISI 420 giúp tăng độ bền cơ học và khả năng chống ăn mòn.
• Cấp bảo vệ IP68 hỗ trợ sử dụng trong môi trường có bụi và độ ẩm khi lắp đặt đúng kỹ thuật.
• Cấp chính xác C3 theo OIML R 60 phù hợp với các ứng dụng cân yêu cầu độ ổn định và khả năng lặp lại tốt.
• Tín hiệu mV/V tiêu chuẩn thuận tiện kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell.
• Cáp 4 lõi có shield giúp giảm ảnh hưởng của nhiễu điện từ trong môi trường công nghiệp.
• Có thể kết hợp với các bộ gá tương thích để hạn chế lực ngang, tải lệch tâm và mô-men xoắn tác động lên cảm biến.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	75 kg
Vật liệu	Thép không gỉ AISI 420
Cấp chính xác	C3 • 3000 theo OIML R 60
Sai số tổng hợp	≤ ±0,017%
Độ nhạy danh định	2,0 mV/V ±0,1%
Điện trở đầu vào	400 Ω ±20 Ω
Điện trở đầu ra	350 Ω ±3 Ω
Điện trở cách điện	>5000 MΩ
Cấp bảo vệ	IP68
Dải nhiệt độ bù	-10 °C đến +40 °C
Dải nhiệt độ làm việc	-20 °C đến +50 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	200% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	15 V
Cáp tín hiệu	Dài 3 m, đường kính 4 mm, 4 × 0,22 mm² + shield

Chức năng, nguyên lý hoạt động và ứng dụng của FCAL75

Chức năng đo tải

Chức năng chính của cảm biến tải Laumas FCAL75 là tiếp nhận lực từ bàn cân, bồn, phễu hoặc kết cấu máy và chuyển đổi lực này thành tín hiệu điện tỷ lệ với tải trọng. Tín hiệu từ cảm biến được đưa tới bộ điện tử cân để khuếch đại, chuyển đổi và tính toán thành giá trị trọng lượng hoặc lực.

Một đầu của load cell được cố định chắc chắn trên bề mặt gá đủ cứng, trong khi đầu nhận tải chịu lực theo phương thiết kế. Việc kiểm soát tải ngang, tải lệch tâm và mô-men xoắn là yếu tố quan trọng để duy trì độ chính xác và độ bền của hệ thống cân.

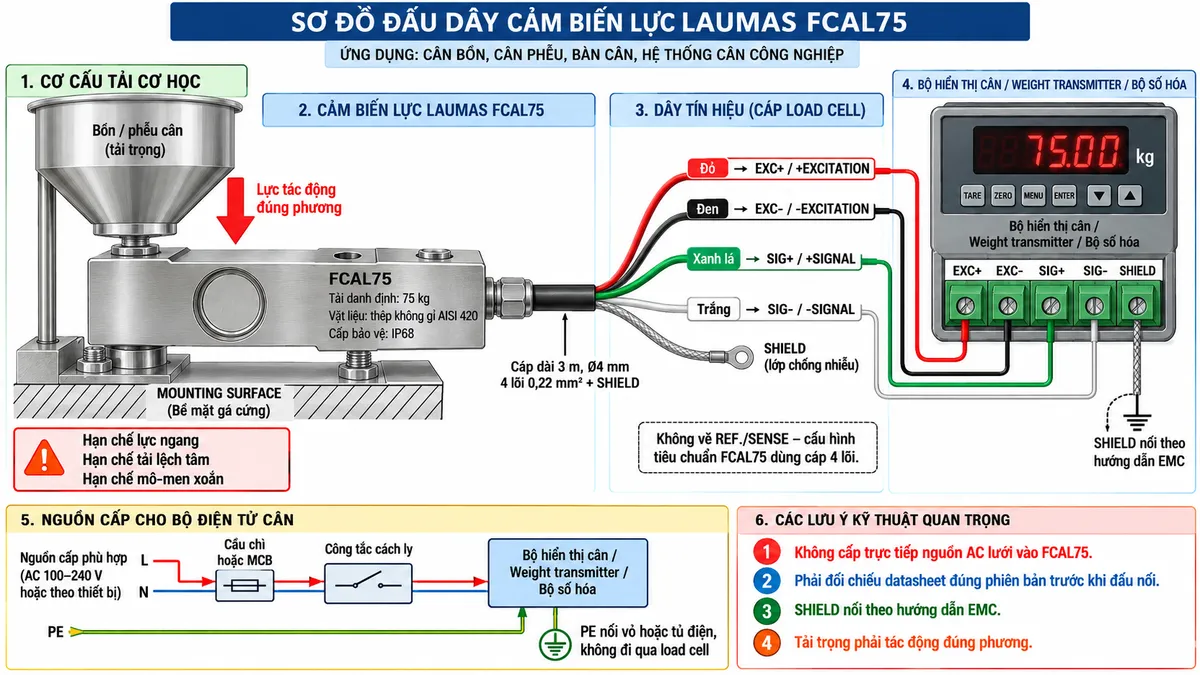

Đấu dây và kết nối FCAL75

Cáp load cell 4 lõi có shield của dòng FCAL sử dụng bốn đường điện chính gồm excitation và signal. +SIGNAL dùng dây xanh lá, +EXCITATION dùng dây đỏ, -SIGNAL dùng dây trắng và -EXCITATION dùng dây đen. Shield được xử lý theo hướng dẫn EMC của thiết bị điện tử và hệ thống nối đất.

Cấu hình tiêu chuẩn của FCAL75 sử dụng cáp 4 lõi nên không có đường REF./SENSE riêng. Bộ hiển thị cân hoặc weight transmitter cấp điện áp kích thích cho cầu đo và nhận tín hiệu vi sai mV/V từ cảm biến.

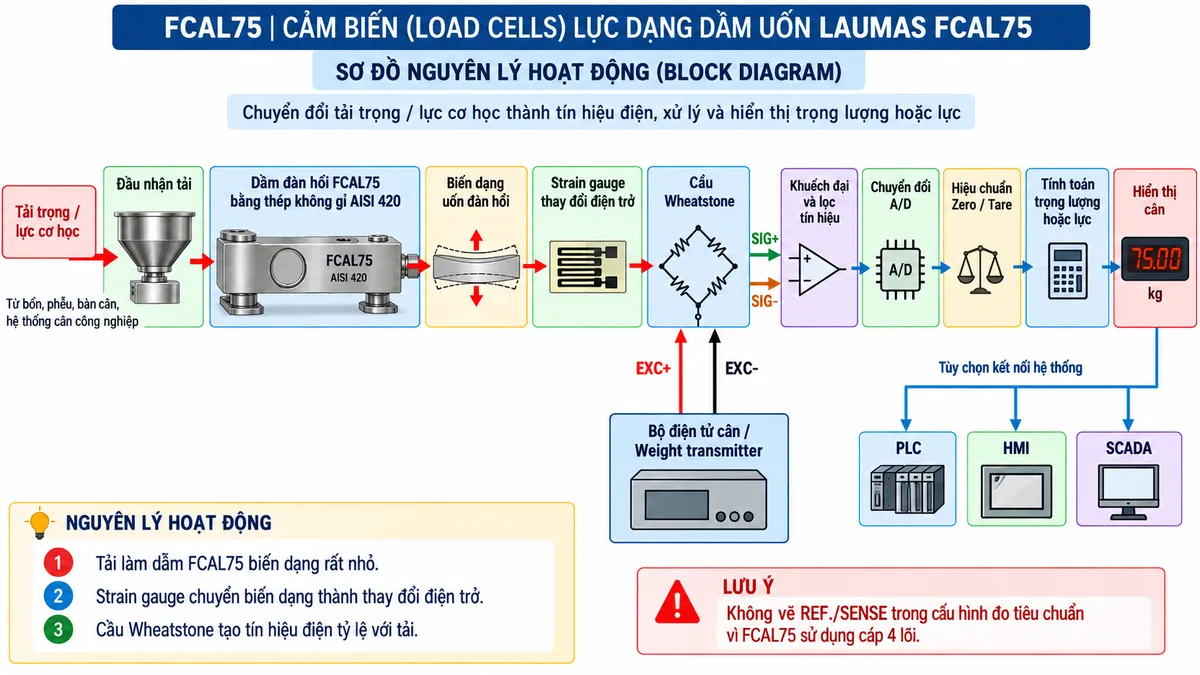

Nguyên lý hoạt động

Nguyên lý strain gauge và cầu Wheatstone là nền tảng đo lường của FCAL75. Khi tải tác động đúng phương lên đầu nhận lực, phần tử dầm đàn hồi bằng thép không gỉ biến dạng một lượng rất nhỏ. Các strain gauge gắn trên vùng đo thay đổi điện trở tương ứng với mức biến dạng.

Các strain gauge được bố trí thành cầu Wheatstone. Khi bộ điện tử cân cấp điện áp kích thích qua EXC+ và EXC-, tải làm cầu thay đổi trạng thái cân bằng và tạo ra tín hiệu vi sai giữa SIG+ và SIG-. Biên độ tín hiệu đầu ra tỷ lệ với mức tải tác động lên cảm biến.

Tín hiệu mV/V được bộ điện tử cân khuếch đại và lọc, sau đó chuyển đổi từ analog sang số. Bộ xử lý thực hiện hiệu chuẩn, Zero, Tare và tính toán trọng lượng hoặc lực trước khi hiển thị hoặc truyền dữ liệu tới hệ thống điều khiển.

Ứng dụng điển hình của FCAL75

Với tải danh định 75 kg, FCAL75 thích hợp cho nhiều hệ thống cân và định lượng có tải làm việc phù hợp, từ thiết bị độc lập đến dây chuyền tự động hóa.

• Cân bồn và cân phễu chứa nguyên liệu.
• Hệ thống định lượng theo trọng lượng.
• Máy đóng gói và chiết rót.
• Cân kiểm tra sản phẩm trong dây chuyền.
• Cơ cấu cân tích hợp trong máy tự động.
• Thiết bị giám sát tải hoặc lực.
• Hệ thống cân truyền dữ liệu tới PLC, HMI hoặc SCADA thông qua thiết bị điện tử phù hợp.

Lưu ý khi lắp đặt FCAL75

• Bắt chắc vùng mounting surface của load cell lên bề mặt đủ cứng và ổn định.
• Truyền tải đúng phương và đúng vị trí nhận lực của cảm biến.
• Hạn chế tải ngang, tải lệch tâm và mô-men xoắn.
• Không sử dụng cảm biến như điểm chặn cơ khí chịu va đập trực tiếp.
• Cân nhắc cơ cấu chống quá tải khi hệ thống có tải động hoặc va đập.
• Tách cáp load cell khỏi dây động lực, biến tần và nguồn gây nhiễu mạnh khi có thể.
• Đấu shield và nối đất theo thiết kế EMC của bộ điện tử cân và tủ điều khiển.

Cam kết và nơi mua Laumas FCAL75 chính hãng

Khi lựa chọn FCAL75 chính hãng Laumas, cần xác định đúng tải làm việc, tải động, kiểu bộ gá, phương truyền lực, điều kiện môi trường và bộ điện tử cân đi kèm. Việc lựa chọn đúng cấu hình và lắp đặt đúng kỹ thuật giúp hệ thống duy trì độ chính xác, độ ổn định và tuổi thọ của cảm biến.

Khách hàng cần mua FCAL75, lựa chọn bộ gá, bộ hiển thị cân, weight transmitter hoặc giải pháp tích hợp load cell vào hệ thống tự động hóa có thể đặt mua sản phẩm chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FCAL75 là loại load cell gì?

FCAL75 là cảm biến tải trọng dạng dầm uốn thuộc dòng FCAL của Laumas, sử dụng strain gauge và cầu Wheatstone để chuyển đổi tải trọng thành tín hiệu điện.

Tải danh định của FCAL75 là bao nhiêu?

FCAL75 có tải danh định 75 kg. Khi lựa chọn cần tính thêm tải chết, tải động và khả năng quá tải của hệ thống cơ khí.

FCAL75 được làm bằng vật liệu gì?

Cảm biến được chế tạo bằng thép không gỉ AISI 420, phù hợp với nhiều ứng dụng cân công nghiệp yêu cầu độ bền và khả năng chống ăn mòn.

FCAL75 có cấp bảo vệ bao nhiêu?

FCAL75 thuộc dòng load cell có cấp bảo vệ IP68. Khả năng bảo vệ thực tế của hệ thống còn phụ thuộc vào phương pháp lắp đặt, cáp, đầu nối và môi trường sử dụng.

FCAL75 dùng cáp bao nhiêu lõi?

Cấu hình tiêu chuẩn sử dụng cáp 4 lõi cùng shield, gồm +EXCITATION, -EXCITATION, +SIGNAL và -SIGNAL.

Màu dây của FCAL75 được quy định như thế nào?

Theo cấu hình tiêu chuẩn của dòng FCAL, +SIGNAL là xanh lá, +EXCITATION là đỏ, -SIGNAL là trắng và -EXCITATION là đen. Khi đấu nối thực tế vẫn cần kiểm tra tài liệu đi kèm đúng sản phẩm.

FCAL75 có thể đấu trực tiếp vào PLC không?

Tín hiệu của load cell ở mức mV/V nên thông thường cần đi qua weight transmitter, bộ khuếch đại, bộ hiển thị cân hoặc bộ số hóa trước khi đưa dữ liệu tới PLC.

Có được cấp nguồn AC trực tiếp vào FCAL75 không?

Không. FCAL75 nhận điện áp kích thích từ thiết bị điện tử cân. Nguồn AC chỉ được cấp vào bộ hiển thị hoặc transmitter có đầu vào nguồn phù hợp, không cấp trực tiếp vào load cell.
