FCOL10 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCOL10

FCOL10 | Cảm biến lực dạng dầm uốn Laumas FCOL10 chính xác cho hệ thống cân công nghiệp

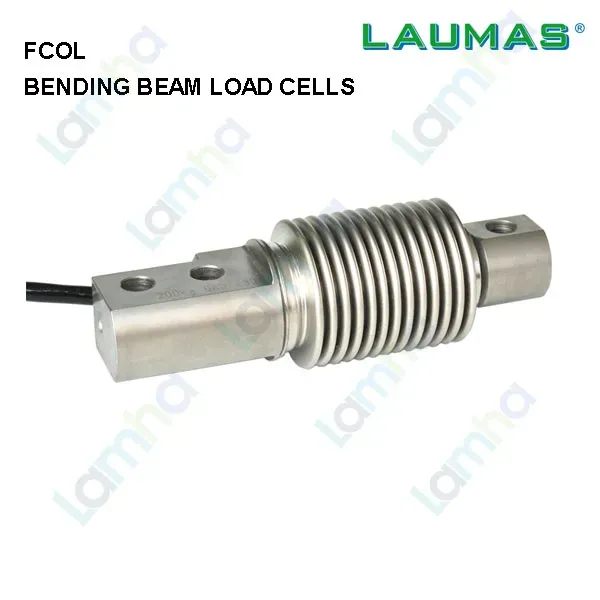

FCOL10 | Cảm biến lực dạng dầm uốn Laumas FCOL10 là load cell thuộc dòng FCOL của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ cân, định lượng và giám sát lực. Model FCOL10 có tải danh định 10 kg, sử dụng kết cấu dầm uốn bằng thép không gỉ 17-4 PH và phù hợp với các hệ thống cân cần độ ổn định cao ở dải tải nhỏ.

Laumas là thương hiệu Italia chuyên về cân và định lượng công nghiệp, được thành lập tại Parma năm 1984. Hãng phát triển load cell, bộ gá cảm biến, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và các thành phần phục vụ hệ thống cân điện tử, tự động hóa máy và dây chuyền sản xuất.

Ưu điểm và tính năng nổi bật của Laumas FCOL10

Load cell dầm uốn FCOL10 kết hợp phần tử đàn hồi cơ khí với hệ strain gauge để tạo tín hiệu điện tỷ lệ với tải. Thiết kế của dòng FCOL hướng tới các ứng dụng cân công nghiệp cần cảm biến bằng thép không gỉ, khả năng bảo vệ cao và tương thích với nhiều loại thiết bị điện tử cân.

• Kết cấu dầm uốn phù hợp cho các hệ thống cân và đo lực có phương tải được kiểm soát.
• Thân cảm biến bằng thép không gỉ 17-4 PH, hỗ trợ độ bền cơ học và khả năng làm việc trong môi trường công nghiệp.
• Cấp bảo vệ cao giúp cảm biến thích hợp với khu vực có bụi hoặc độ ẩm khi được lắp đặt đúng kỹ thuật.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa chuyên dụng cho load cell strain gauge.
• Dòng FCOL có các lựa chọn cấp chính xác phù hợp với nhiều yêu cầu cân khác nhau.
• Có thể kết hợp với các bộ gá cơ khí phù hợp để kiểm soát lực ngang, tải lệch tâm và các tác động ngoài phương đo.
• Thuận tiện tích hợp vào máy, dây chuyền tự động hóa và hệ thống PLC thông qua thiết bị điện tử cân có giao tiếp phù hợp.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	10 kg
Kiểu cảm biến	Dầm uốn
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp của dòng FCOL	Tối đa ±0,02%; phiên bản C4: 0,017%
Cấp bảo vệ	IP68
Cấp chính xác của dòng FCOL	C3/C4 theo OIML R 60, tùy phiên bản

Chức năng, nguyên lý hoạt động và ứng dụng của FCOL10

Chức năng trong hệ thống cân

Chức năng chính của cảm biến tải Laumas FCOL10 là tiếp nhận lực từ bàn cân, bồn, phễu hoặc cơ cấu máy và biến đổi lực đó thành tín hiệu điện có quan hệ với tải trọng. Tín hiệu từ load cell sau đó được bộ điện tử cân khuếch đại, chuyển đổi và xử lý thành giá trị trọng lượng hoặc lực.

FCOL10 là phần tử cảm biến thụ động nên không tự hiển thị giá trị cân. Trong hệ thống hoàn chỉnh, cảm biến thường làm việc cùng bộ hiển thị trọng lượng, weight transmitter hoặc bộ số hóa load cell. Thiết bị điện tử này có thể tiếp tục cung cấp dữ liệu cho PLC, HMI hoặc hệ thống giám sát khi được trang bị giao tiếp phù hợp.

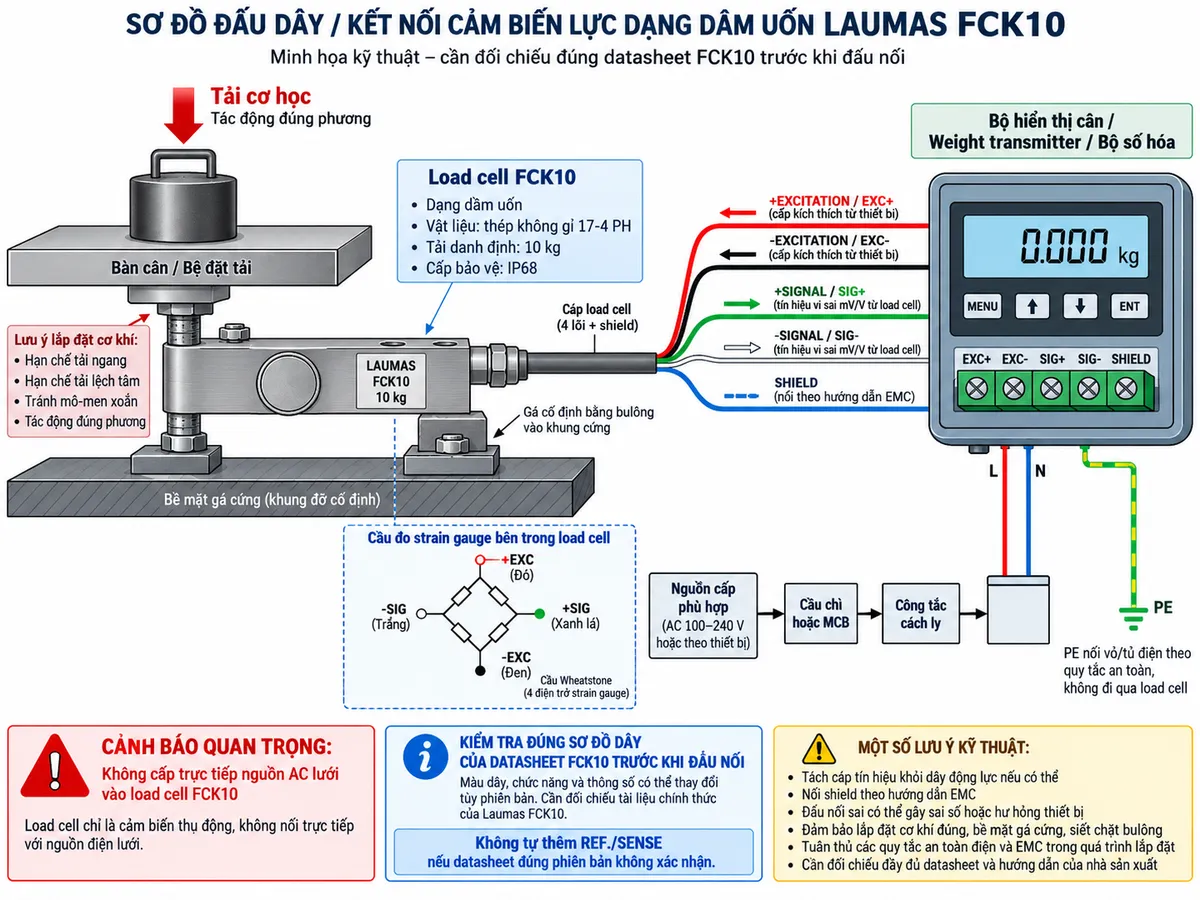

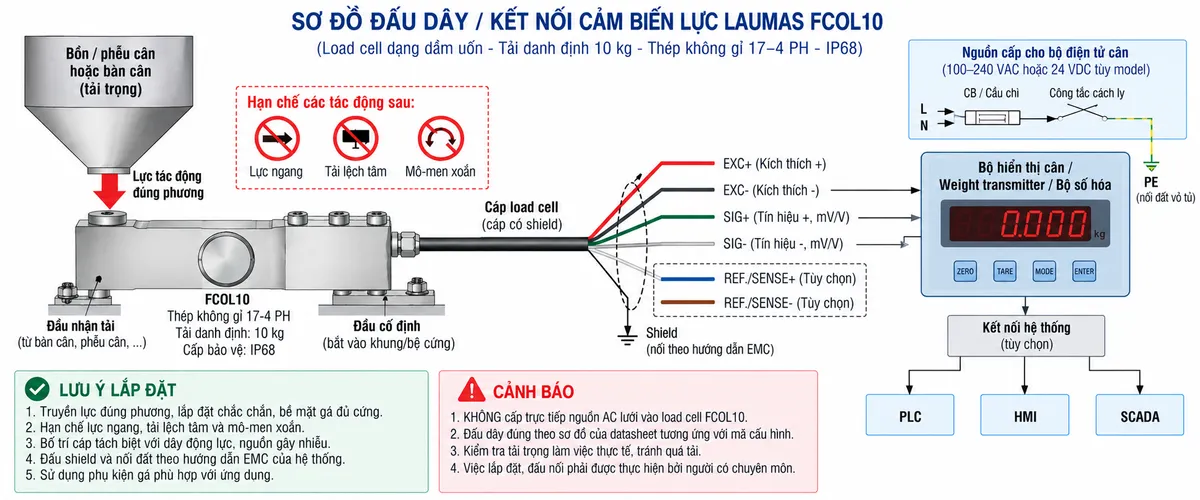

Đấu dây và kết nối hệ thống

Tín hiệu load cell mV/V có mức rất nhỏ nên yêu cầu đấu nối đúng kỹ thuật và hạn chế nhiễu điện từ. Bộ điện tử cân cấp điện áp kích thích cho cầu đo của cảm biến qua các đường excitation và nhận tín hiệu vi sai qua các đường signal. Shield của cáp được xử lý theo yêu cầu EMC của hệ thống.

Nguồn điện cung cấp cho bộ hiển thị hoặc transmitter phải đi qua thiết bị bảo vệ và cách ly phù hợp với thiết kế tủ điện. Nguồn điện lưới không được cấp trực tiếp vào load cell.

Nguyên lý hoạt động của FCOL10

Nguyên lý strain gauge và cầu Wheatstone là cơ sở chuyển đổi lực của FCOL10. Khi tải tác động đúng phương lên đầu nhận tải, phần tử đàn hồi dạng dầm bị uốn một lượng rất nhỏ trong giới hạn đàn hồi. Sự biến dạng này làm điện trở của các strain gauge gắn trên vùng đo thay đổi.

Các strain gauge được bố trí thành cầu Wheatstone. Bộ điện tử cân cung cấp điện áp kích thích cho cầu; khi có tải, thay đổi điện trở làm cầu mất cân bằng và sinh ra tín hiệu vi sai tỷ lệ với lực tác động.

Tín hiệu analog mức thấp được đưa tới mạch khuếch đại và lọc, sau đó chuyển đổi qua bộ A/D. Thiết bị điện tử thực hiện hiệu chuẩn, Zero, Tare và tính toán giá trị trọng lượng hoặc lực để hiển thị hoặc truyền sang hệ thống điều khiển.

Ứng dụng điển hình

Nhờ thiết kế load cell dầm uốn bằng thép không gỉ, FCOL10 phù hợp với nhiều hệ thống cân tải nhỏ và các cơ cấu máy cần chuyển đổi tải trọng thành tín hiệu điện phục vụ tự động hóa.

• Cân bồn hoặc phễu có tải trọng phù hợp với thiết kế hệ thống.
• Hệ thống cân và định lượng nguyên liệu.
• Máy đóng gói, chiết rót hoặc phân loại theo trọng lượng.
• Cân kiểm tra trọng lượng trên dây chuyền sản xuất.
• Cơ cấu đo tải hoặc giám sát lực trong máy tự động.
• Hệ thống cân kết nối PLC, HMI hoặc SCADA thông qua weight transmitter hoặc bộ điện tử cân tương thích.

Lưu ý khi lắp đặt

• Thiết kế bề mặt gá đủ cứng và cố định chắc chắn đầu gá của cảm biến.
• Truyền tải theo đúng phương thiết kế, hạn chế lực ngang, tải lệch tâm và mô-men xoắn.
• Không sử dụng load cell như cơ cấu chặn chịu va đập trực tiếp.
• Bố trí giải pháp chống quá tải cơ khí nếu ứng dụng có nguy cơ va đập hoặc tải đột biến.
• Đi cáp tín hiệu cách xa dây động lực, động cơ, contactor và biến tần khi có thể.
• Thực hiện nối shield và tiếp địa theo thiết kế EMC của bộ điện tử cân và tủ điều khiển.
• Đối với ứng dụng yêu cầu chứng nhận đo lường hoặc môi trường đặc biệt, cần lựa chọn đúng phiên bản FCOL tương ứng.

Cam kết và nơi mua Laumas FCOL10 chính hãng

Khi lựa chọn FCOL10 chính hãng Laumas, người dùng nên xác định đồng thời tải làm việc, phương truyền lực, kết cấu gá, điều kiện môi trường, yêu cầu độ chính xác và thiết bị điện tử cân đi kèm. Một hệ thống được lựa chọn và lắp đặt đúng kỹ thuật giúp khai thác tốt độ ổn định của load cell và hạn chế sai số do cơ khí hoặc nhiễu tín hiệu.

Khách hàng có nhu cầu mua FCOL10, lựa chọn phụ kiện gá, bộ hiển thị cân, weight transmitter hoặc giải pháp tích hợp hệ thống cân có thể đặt mua sản phẩm chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FCOL10 là loại load cell gì?

FCOL10 là cảm biến tải trọng dạng dầm uốn thuộc dòng FCOL của Laumas. Cảm biến sử dụng phần tử đàn hồi, strain gauge và cầu Wheatstone để chuyển tải cơ học thành tín hiệu điện.

Tải danh định của FCOL10 là bao nhiêu?

FCOL10 có tải danh định 10 kg. Khi thiết kế hệ thống cần tính cả tải tĩnh, tải động và các tình huống quá tải có thể phát sinh thay vì chỉ dựa vào khối lượng sản phẩm cần cân.

FCOL10 có thể đấu trực tiếp vào PLC không?

Thông thường tín hiệu mV/V của load cell cần qua weight transmitter, bộ khuếch đại, bộ hiển thị cân hoặc bộ số hóa chuyên dụng trước khi đưa dữ liệu tới PLC.

FCOL10 có khả năng chống bụi và nước không?

Dòng FCOL có cấp bảo vệ IP68. Tuy nhiên khả năng bảo vệ của hệ thống cân hoàn chỉnh còn phụ thuộc vào cáp, hộp nối, đầu nối, phương pháp lắp đặt và điều kiện sử dụng thực tế.

FCOL10 hoạt động như thế nào?

Tải làm dầm đàn hồi biến dạng một lượng rất nhỏ, strain gauge chuyển biến dạng này thành thay đổi điện trở và cầu Wheatstone tạo tín hiệu điện tỷ lệ với tải để bộ điện tử cân xử lý.

Có được cấp nguồn AC trực tiếp cho FCOL10 không?

Không. Load cell là phần tử cảm biến strain gauge và nhận điện áp kích thích từ thiết bị điện tử cân. Nguồn AC chỉ được cấp vào thiết bị có đầu vào nguồn phù hợp theo hướng dẫn của nhà sản xuất.

Vì sao cần hạn chế tải ngang và tải lệch tâm?

FCOL10 được thiết kế để đo tải theo phương xác định. Lực ngang, mô-men xoắn hoặc tải lệch tâm có thể tạo thêm ứng suất ngoài mong muốn, ảnh hưởng đến kết quả cân và độ bền của cảm biến.

Có thể dùng FCOL10 với PLC, HMI và SCADA không?

Có. Khi FCOL10 được kết nối với weight transmitter hoặc thiết bị điện tử cân có giao tiếp công nghiệp phù hợp, dữ liệu trọng lượng có thể được truyền đến PLC, HMI hoặc SCADA để giám sát và điều khiển.
