FCOL5 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCOL5

FCOL5 | Cảm biến lực dạng dầm uốn Laumas FCOL5 chính xác cho hệ thống cân công nghiệp

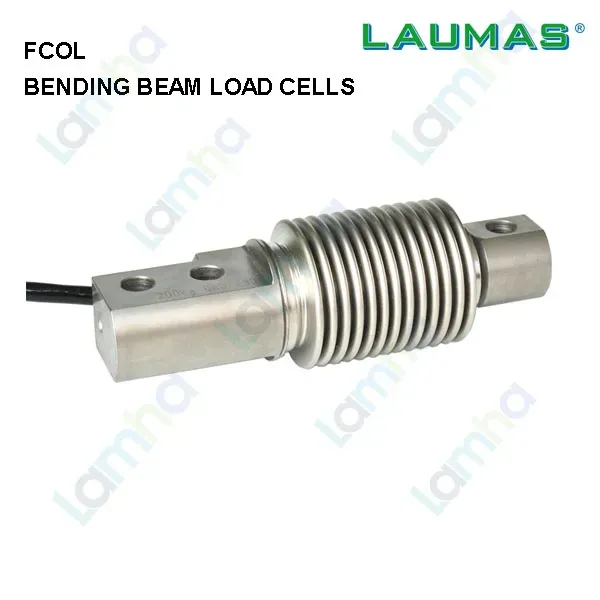

FCOL5 | Cảm biến lực dạng dầm uốn Laumas FCOL5 là load cell thuộc dòng FCOL của Laumas, được thiết kế theo nguyên lý dầm uốn để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ cân, định lượng và giám sát lực. Model FCOL5 thuộc dải tải nhỏ của dòng FCOL, phù hợp với các hệ thống cần cảm biến bằng thép không gỉ, khả năng bảo vệ cao và dễ tích hợp với thiết bị điện tử cân.

Laumas là doanh nghiệp Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ gá cảm biến, bộ hiển thị cân, weight transmitter, bộ số hóa và các thành phần phục vụ hệ thống cân điện tử trong nhiều ngành công nghiệp.

So với những cảm biến tải thông thường dùng trong môi trường khô, dòng FCOL được định hướng cho các ứng dụng công nghiệp yêu cầu kết cấu bền, khả năng chống bụi và nước tốt, đồng thời có nhiều lựa chọn chứng nhận và cấp chính xác tùy phiên bản.

Ưu điểm và tính năng nổi bật của Laumas FCOL5

Load cell dầm uốn FCOL5 sử dụng phần tử đàn hồi bằng thép không gỉ kết hợp strain gauge để tạo tín hiệu tỷ lệ với tải. Cấu trúc này thích hợp cho hệ thống cân tải nhỏ, cân bồn hoặc phễu, thiết bị định lượng và các cơ cấu cân cần tín hiệu ổn định để đưa về bộ điện tử xử lý.

• Kết cấu dầm uốn phù hợp với các ứng dụng cân và đo tải có phương lực được kiểm soát.
• Thân cảm biến bằng thép không gỉ giúp tăng độ bền trong môi trường công nghiệp.
• Khả năng bảo vệ cao hỗ trợ sử dụng trong khu vực có bụi, độ ẩm hoặc cần vệ sinh thường xuyên khi lắp đặt đúng kỹ thuật.
• Có thể kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa dành cho load cell strain gauge.
• Dòng FCOL có các lựa chọn cấp chính xác và chứng nhận phục vụ nhiều yêu cầu cân công nghiệp khác nhau.
• Có thể kết hợp với bộ gá và phụ kiện cơ khí phù hợp để kiểm soát lực ngang, tải lệch tâm và các tác động cơ học ngoài ý muốn.
• Phù hợp cho việc tích hợp vào máy, dây chuyền sản xuất và hệ thống điều khiển có PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân tương thích.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định của model FCOL5	5 kg
Kiểu cảm biến	Dầm uốn
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp của dòng FCOL	Tối đa ±0,02%; phiên bản C4: 0,017%
Cấp bảo vệ	IP68
Cấp chính xác của dòng FCOL	C3 / C4 theo OIML R 60, tùy phiên bản

Chức năng, nguyên lý hoạt động và ứng dụng của FCOL5

Chức năng trong hệ thống cân

Chức năng chính của cảm biến lực Laumas FCOL5 là nhận tải từ kết cấu cơ khí và chuyển đổi lực này thành tín hiệu điện rất nhỏ. Tín hiệu được đưa tới bộ hiển thị cân, weight transmitter hoặc bộ số hóa để khuếch đại, chuyển đổi và tính toán thành giá trị trọng lượng hoặc lực.

Trong thực tế lắp đặt, một đầu của dầm cảm biến được liên kết chắc chắn với kết cấu cố định, trong khi đầu nhận tải tiếp nhận lực từ bàn cân, bồn, phễu, cơ cấu định lượng hoặc kết cấu cần giám sát. Hướng truyền lực và độ cứng của bộ gá ảnh hưởng trực tiếp đến độ ổn định của phép đo.

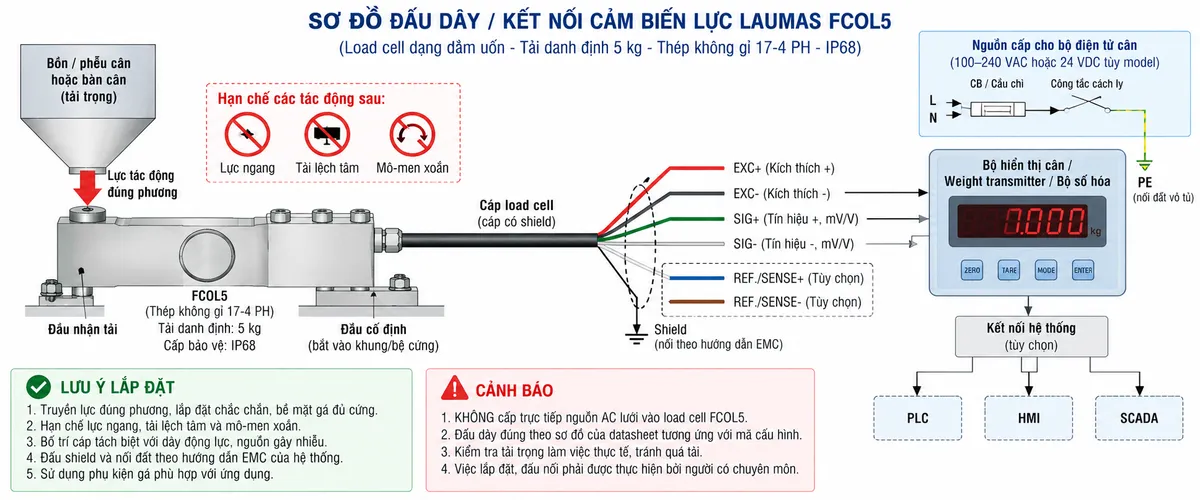

Đấu dây và kết nối FCOL5

Tín hiệu load cell mV/V cần được xử lý bởi thiết bị điện tử cân chuyên dụng. Bộ điện tử cấp điện áp kích thích cho cầu đo của cảm biến và đồng thời nhận tín hiệu vi sai do load cell tạo ra. Khi triển khai trong tủ điện công nghiệp, cáp tín hiệu cần được bố trí hợp lý để giảm ảnh hưởng của nhiễu điện từ từ biến tần, động cơ, contactor và dây nguồn.

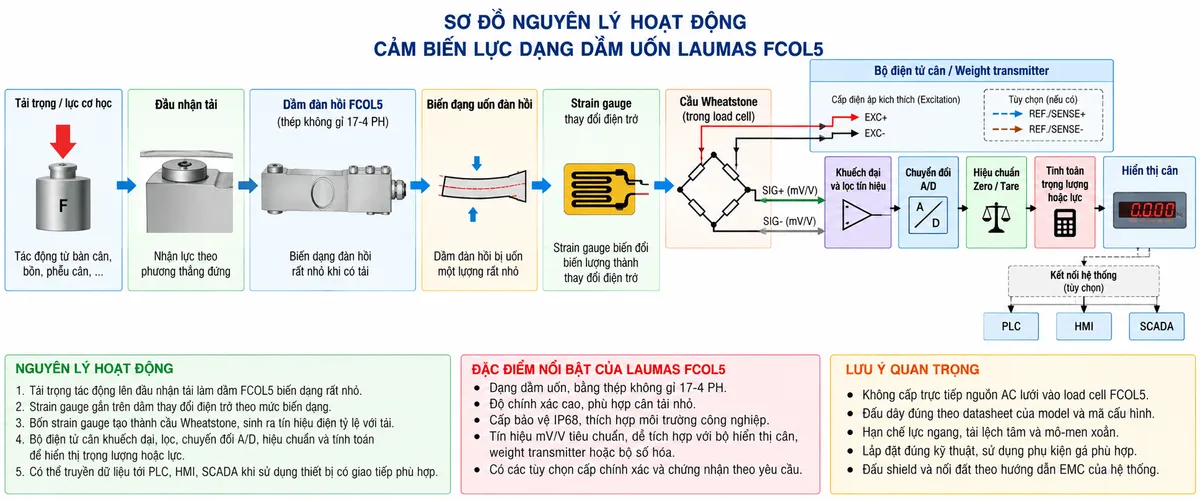

Nguyên lý hoạt động

Nguyên lý strain gauge và cầu Wheatstone được sử dụng để biến đổi lực thành tín hiệu điện. Khi tải tác động lên đầu nhận lực, phần tử dầm đàn hồi của FCOL5 bị uốn một lượng rất nhỏ trong giới hạn làm việc. Biến dạng này làm các strain gauge gắn tại vùng đo thay đổi điện trở.

Các strain gauge được bố trí thành cầu Wheatstone. Khi bộ điện tử cân cung cấp điện áp kích thích, sự thay đổi điện trở do tải làm cầu mất cân bằng và tạo ra tín hiệu vi sai có biên độ tỷ lệ với mức tải tác động.

Tín hiệu từ cầu đo được đưa tới mạch khuếch đại và lọc, sau đó chuyển đổi từ analog sang số. Thiết bị điện tử cân thực hiện hiệu chuẩn, xử lý điểm zero, tare và tính toán để đưa ra giá trị trọng lượng hoặc lực. Nếu thiết bị hỗ trợ giao tiếp công nghiệp, kết quả có thể tiếp tục được truyền tới PLC, HMI hoặc SCADA.

Ứng dụng điển hình

Nhờ thiết kế cảm biến dầm uốn bằng thép không gỉ, FCOL5 có thể được tích hợp vào nhiều hệ thống cân tải nhỏ và máy công nghiệp có yêu cầu kiểm soát trọng lượng hoặc lực.

• Cân bồn và phễu có tải làm việc phù hợp với phạm vi của cảm biến.
• Hệ thống định lượng nguyên liệu theo trọng lượng.
• Cân băng tải hoặc cơ cấu cân trên dây chuyền sản xuất có thiết kế cơ khí phù hợp.
• Máy chiết rót, đóng gói và kiểm tra trọng lượng.
• Thiết bị đo lực hoặc giám sát tải trong máy tự động.
• Hệ thống cân kết nối PLC, HMI và SCADA thông qua weight transmitter hoặc bộ số hóa tương thích.

Lưu ý khi lắp đặt FCOL5

• Thiết kế kết cấu gá đủ cứng để phần biến dạng chủ yếu tập trung tại phần tử đo của load cell.
• Đảm bảo lực truyền theo đúng phương làm việc và hạn chế lực ngang, xoắn hoặc tải lệch tâm.
• Không để cảm biến trở thành điểm chặn cơ khí chịu va đập trực tiếp của máy.
• Nếu hệ thống có nguy cơ quá tải hoặc va đập, nên bố trí giải pháp cơ khí bảo vệ phù hợp.
• Tách cáp load cell khỏi dây động lực và nguồn gây nhiễu mạnh khi có thể.
• Đấu shield và nối đất theo hướng dẫn EMC của bộ điện tử cân và thiết kế tủ điện.
• Khi cần dùng cho ứng dụng cân thương mại hoặc môi trường đặc biệt, phải lựa chọn đúng phiên bản chứng nhận tương ứng.

Cam kết và nơi mua Laumas FCOL5 chính hãng

Khi lựa chọn FCOL5 chính hãng Laumas, cần kiểm tra đồng thời tải làm việc, kết cấu gá, yêu cầu độ chính xác, điều kiện môi trường và thiết bị điện tử cân đi kèm. Việc lựa chọn đúng phiên bản và lắp đặt đúng kỹ thuật giúp hệ thống đạt độ ổn định cao hơn và giảm sai số do cơ khí hoặc nhiễu tín hiệu.

Khách hàng có nhu cầu mua FCOL5, lựa chọn bộ gá, bộ hiển thị cân, weight transmitter hoặc giải pháp tích hợp load cell có thể đặt mua sản phẩm chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FCOL5 là loại load cell gì?

FCOL5 là cảm biến tải trọng dạng dầm uốn thuộc dòng FCOL của Laumas. Cảm biến chuyển tải cơ học thành tín hiệu điện thông qua phần tử đàn hồi, strain gauge và cầu Wheatstone.

FCOL5 phù hợp với những ứng dụng nào?

FCOL5 phù hợp với các hệ thống cân tải nhỏ như bồn, phễu, thiết bị định lượng, máy đóng gói, cân kiểm tra hoặc các cơ cấu đo lực có thiết kế gá phù hợp.

FCOL5 có thể kết nối trực tiếp vào PLC không?

Thông thường không kết nối trực tiếp tín hiệu mV/V của load cell vào đầu vào analog tiêu chuẩn của PLC. Cần sử dụng weight transmitter, bộ khuếch đại, bộ hiển thị cân hoặc bộ số hóa load cell để xử lý tín hiệu trước.

FCOL5 có khả năng chống bụi và nước không?

Dòng FCOL có cấp bảo vệ IP68. Khả năng bảo vệ của toàn bộ hệ thống còn phụ thuộc vào phương pháp lắp đặt, cáp, đầu nối, hộp đấu nối và điều kiện sử dụng thực tế.

FCOL5 hoạt động theo nguyên lý nào?

Load cell sử dụng strain gauge gắn trên phần tử dầm đàn hồi. Khi tải làm dầm uốn, điện trở của strain gauge thay đổi và cầu Wheatstone tạo tín hiệu điện tỷ lệ với tải để thiết bị điện tử cân xử lý.

Có được cấp trực tiếp nguồn AC vào FCOL5 không?

Không. Load cell nhận điện áp kích thích mức thấp từ bộ điện tử cân chuyên dụng. Nguồn AC chỉ được đưa vào thiết bị điện tử có đầu vào nguồn phù hợp theo hướng dẫn của nhà sản xuất, không cấp trực tiếp vào cảm biến.

Khi đấu dây FCOL5 có thể dùng sơ đồ màu dây của một model khác không?

Không nên. Cần đối chiếu datasheet đúng mã và đúng phiên bản cáp của FCOL5 trước khi đấu nối, đặc biệt đối với các đường excitation, signal, shield và sense nếu có.

Vì sao bộ gá cơ khí quan trọng đối với FCOL5?

Bộ gá quyết định cách tải được truyền vào phần tử đo. Nếu xuất hiện lực ngang, tải lệch tâm hoặc mô-men xoắn ngoài thiết kế, kết quả cân có thể bị ảnh hưởng và tuổi thọ của cảm biến có thể giảm.
