FCOL20 | Cảm biến (load cells) lực dạng dầm uốn Laumas FCOL20

FCOL20 | Cảm biến lực dạng dầm uốn Laumas FCOL20 cho hệ thống cân công nghiệp

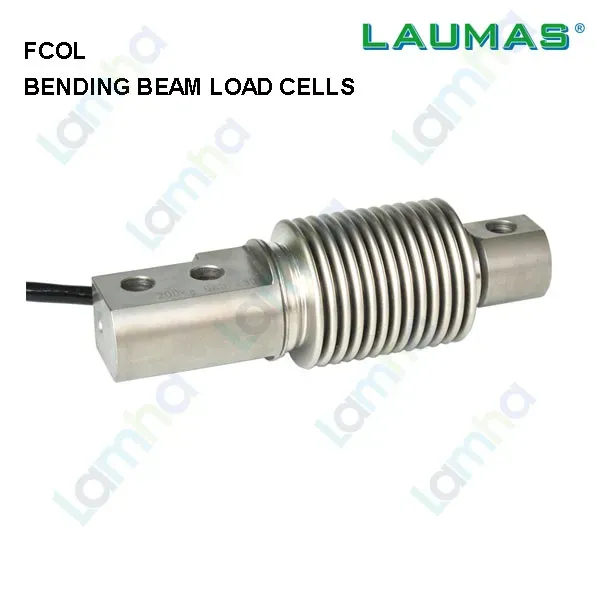

FCOL20 | Cảm biến lực dạng dầm uốn Laumas FCOL20 là load cell thuộc dòng FCOL của Laumas, được thiết kế để chuyển đổi tải trọng cơ học thành tín hiệu điện phục vụ cân, định lượng và giám sát lực. Model FCOL20 có tải danh định 20 kg, sử dụng phần tử đàn hồi dạng dầm uốn bằng thép không gỉ 17-4 PH và có cấp bảo vệ IP68, phù hợp cho nhiều hệ thống cân tải nhỏ trong môi trường công nghiệp.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ gá cơ khí, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và nhiều thành phần phục vụ tích hợp hệ thống cân vào máy móc, dây chuyền sản xuất và tự động hóa.

Dòng FCOL được phát triển với nhiều mức tải khác nhau và có các phiên bản độ chính xác phù hợp với yêu cầu cân công nghiệp. FCOL20 là lựa chọn đáng chú ý khi cần một load cell dầm uốn 20 kg bằng thép không gỉ, tín hiệu strain gauge tiêu chuẩn và khả năng tích hợp thuận tiện với thiết bị điện tử cân.

Ưu điểm và tính năng nổi bật của Laumas FCOL20

Load cell Laumas FCOL20 kết hợp phần tử đàn hồi cơ khí với các strain gauge để tạo tín hiệu điện tỷ lệ với tải. Cấu trúc bending beam cho phép cảm biến tham gia trực tiếp vào các hệ thống cân cần độ nhạy tốt ở dải tải nhỏ.

• Kết cấu dầm uốn phù hợp cho cân bồn, cân phễu, máy định lượng và nhiều cơ cấu cân tích hợp.
• Thân bằng thép không gỉ 17-4 PH giúp tăng độ bền và khả năng chống ăn mòn trong môi trường công nghiệp.
• Cấp bảo vệ IP68 hỗ trợ khả năng chống bụi và nước khi cảm biến được lắp đặt đúng kỹ thuật.
• Tín hiệu mV/V tiêu chuẩn thuận tiện kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell.
• Dòng FCOL có các lựa chọn cấp chính xác C3 và C4 theo OIML R 60 tùy phiên bản.
• Có thể kết hợp với bộ gá phù hợp để hỗ trợ truyền lực đúng phương và hạn chế ảnh hưởng của lực ngang, tải lệch tâm hoặc mô-men xoắn.
• Phù hợp cho hệ thống cân có nhu cầu truyền dữ liệu tới PLC, HMI hoặc SCADA thông qua thiết bị điện tử cân tương thích.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	20 kg
Kiểu cảm biến	Dầm uốn
Vật liệu	Thép không gỉ 17-4 PH
Cấp bảo vệ	IP68
Cấp chính xác của dòng FCOL	C3 / C4 theo OIML R 60, tùy phiên bản
Độ nhạy danh định	2 mV/V ±1%
Sai số tổng hợp	Tối đa ±0,02%; phiên bản C4 tối đa ±0,017%
Điện trở đầu vào	460 Ω ±50 Ω
Điện trở đầu ra	350 Ω ±3,5 Ω
Điện trở cách điện	≥ 5000 MΩ
Điện áp kích thích tối đa	18 V
Dải nhiệt độ bù	-10 °C đến +40 °C
Quá tải an toàn	150% tải danh định

Chức năng, nguyên lý hoạt động và ứng dụng của FCOL20

Chức năng đo tải

Chức năng chính của cảm biến tải FCOL20 là tiếp nhận lực từ bàn cân, bồn, phễu hoặc cơ cấu máy rồi chuyển đổi lực đó thành tín hiệu điện. Load cell là phần tử đo thụ động; tín hiệu cần được đưa tới bộ điện tử cân để khuếch đại, chuyển đổi và tính toán thành giá trị trọng lượng hoặc lực.

Một đầu của dầm được cố định chắc chắn vào bề mặt gá đủ cứng, trong khi đầu nhận tải tiếp nhận lực theo đúng phương thiết kế. Việc kiểm soát tải ngang, tải lệch tâm, mô-men xoắn và độ cứng của kết cấu gá có ảnh hưởng trực tiếp đến độ ổn định của phép đo.

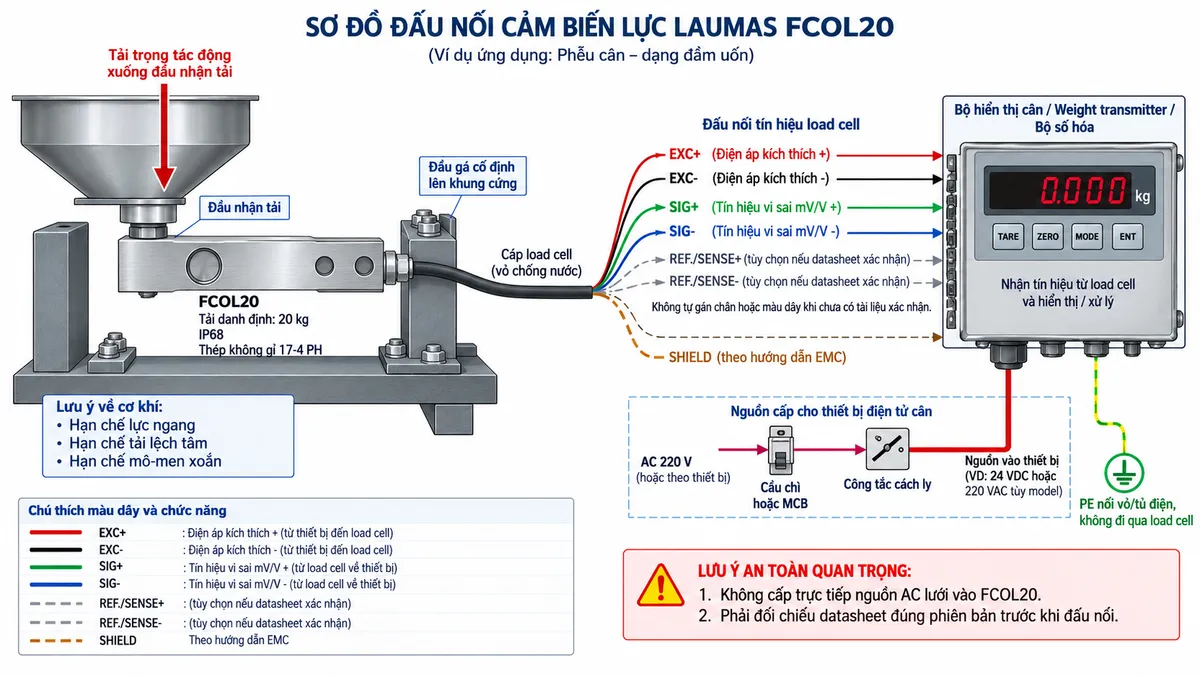

Đấu dây và kết nối hệ thống cân

Tín hiệu load cell mV/V từ FCOL20 được đưa đến bộ hiển thị cân, weight transmitter hoặc bộ số hóa chuyên dụng. Thiết bị điện tử cân cung cấp điện áp kích thích qua EXC+ và EXC-, đồng thời tiếp nhận tín hiệu vi sai qua SIG+ và SIG-.

Shield của cáp cần được xử lý theo hướng dẫn EMC của hệ thống. Nếu một mã cấu hình cụ thể có các đường sense, việc đấu REF./SENSE+ và REF./SENSE- phải được thực hiện theo đúng datasheet của phiên bản đó, không suy đoán chân hoặc màu dây.

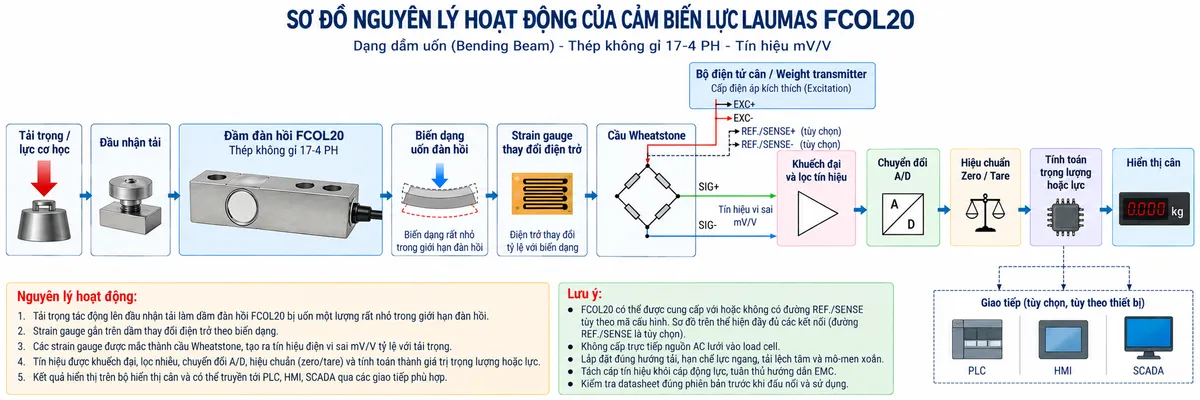

Nguyên lý hoạt động của FCOL20

Nguyên lý strain gauge và cầu Wheatstone là cơ sở chuyển đổi lực của FCOL20. Khi tải tác động đúng phương lên đầu nhận tải, phần tử dầm đàn hồi bị uốn một lượng rất nhỏ trong vùng làm việc. Các strain gauge gắn trên dầm cảm nhận biến dạng này dưới dạng thay đổi điện trở.

Các strain gauge được liên kết thành cầu Wheatstone. Khi bộ điện tử cân cung cấp điện áp kích thích, sự thay đổi điện trở làm cầu mất cân bằng và tạo ra tín hiệu điện vi sai tỷ lệ với tải tác động.

Tín hiệu mV/V từ cầu đo được đưa tới mạch khuếch đại và lọc, tiếp theo được chuyển đổi A/D. Thiết bị điện tử cân thực hiện hiệu chuẩn, Zero, Tare và tính toán để đưa ra giá trị trọng lượng hoặc lực. Nếu thiết bị hỗ trợ giao tiếp công nghiệp, dữ liệu có thể được truyền tới PLC, HMI hoặc SCADA.

Ứng dụng điển hình

Với tải danh định 20 kg, FCOL20 phù hợp cho những ứng dụng cân tải nhỏ cần cảm biến dầm uốn có kết cấu thép không gỉ và tín hiệu đầu ra chuẩn của load cell strain gauge.

• Cân bồn hoặc phễu nhỏ.
• Hệ thống định lượng nguyên liệu theo trọng lượng.
• Máy đóng gói và chiết rót.
• Cân kiểm tra trọng lượng sản phẩm.
• Cơ cấu cân tích hợp trong máy tự động.
• Thiết bị giám sát tải hoặc lực trong dây chuyền sản xuất.
• Hệ thống cân kết nối PLC, HMI hoặc SCADA thông qua weight transmitter phù hợp.

Lưu ý khi lắp đặt FCOL20

• Gắn đầu cố định của load cell lên bề mặt phẳng, cứng và ổn định.
• Đảm bảo lực tác động đúng phương và đúng vị trí nhận tải.
• Hạn chế tải ngang, tải lệch tâm và mô-men xoắn.
• Không dùng load cell làm điểm chặn cơ khí hoặc bộ phận chịu va đập trực tiếp.
• Cân nhắc cơ cấu chống quá tải nếu ứng dụng có nguy cơ va đập hoặc tải đột biến.
• Tách cáp tín hiệu khỏi biến tần, động cơ, contactor và cáp động lực khi có thể.
• Xử lý shield và nối đất theo hướng dẫn EMC của bộ điện tử cân và tủ điều khiển.

Cam kết và nơi mua Laumas FCOL20 chính hãng

Khi lựa chọn FCOL20 chính hãng Laumas, cần xem xét đồng thời tải làm việc, tải chết, tải động, kết cấu gá, môi trường sử dụng, yêu cầu độ chính xác và thiết bị điện tử cân đi kèm. Lựa chọn đúng cấu hình và lắp đặt đúng kỹ thuật giúp duy trì độ ổn định của phép đo và bảo vệ cảm biến trong quá trình vận hành.

Khách hàng cần mua FCOL20, lựa chọn bộ gá, bộ hiển thị cân, weight transmitter hoặc giải pháp tích hợp load cell vào hệ thống tự động hóa có thể đặt mua sản phẩm chính hãng tại thietbicodien.

Câu hỏi thường gặp (FAQ)

FCOL20 là loại load cell gì?

FCOL20 là cảm biến tải trọng dạng dầm uốn thuộc dòng FCOL của Laumas, sử dụng strain gauge và cầu Wheatstone để chuyển đổi tải trọng cơ học thành tín hiệu điện.

Tải danh định của FCOL20 là bao nhiêu?

FCOL20 có tải danh định 20 kg. Khi lựa chọn cảm biến cần tính cả tải chết, tải động và nguy cơ quá tải của cơ cấu cân.

FCOL20 được chế tạo bằng vật liệu gì?

FCOL20 thuộc dòng load cell được chế tạo bằng thép không gỉ 17-4 PH, phù hợp với nhiều môi trường cân công nghiệp.

FCOL20 có cấp bảo vệ bao nhiêu?

Dòng FCOL có cấp bảo vệ IP68. Hiệu quả bảo vệ của hệ thống hoàn chỉnh còn phụ thuộc vào cáp, hộp nối, đầu nối và phương pháp lắp đặt.

FCOL20 có đạt cấp chính xác OIML không?

Dòng FCOL có các phiên bản C3 và C4 theo OIML R 60. Khi dùng cho ứng dụng yêu cầu kiểm định, cần lựa chọn đúng mã cấu hình và chứng nhận tương ứng.

FCOL20 có thể đấu trực tiếp vào PLC không?

Tín hiệu đầu ra của load cell ở mức mV/V nên thông thường cần đi qua bộ hiển thị cân, weight transmitter, bộ khuếch đại hoặc bộ số hóa trước khi truyền dữ liệu tới PLC.

Có được cấp trực tiếp nguồn AC vào FCOL20 không?

Không. FCOL20 nhận điện áp kích thích từ bộ điện tử cân chuyên dụng. Nguồn AC hoặc DC của hệ thống chỉ được cấp vào thiết bị điện tử có đầu vào nguồn phù hợp, không cấp trực tiếp vào load cell.

FCOL20 có thể kết nối với HMI và SCADA không?

Có thể. Khi FCOL20 được kết nối với weight transmitter hoặc bộ điện tử cân có giao tiếp phù hợp, dữ liệu trọng lượng có thể được truyền tới PLC, HMI hoặc SCADA để giám sát và điều khiển.
