1. Giới thiệu CL1000 | Cảm biến lực căng và nén Laumas CL1000

CL1000 | Cảm biến lực căng và nén Laumas CL1000 là load cell công nghiệp thuộc dòng CL của Laumas, được thiết kế để đo lực theo cả hai chiều kéo và nén. Với kết cấu cơ khí dạng tròn chắc chắn và khả năng làm việc hai chiều, sản phẩm phù hợp cho các hệ thống cân, máy thử lực, thiết bị kiểm tra tải và nhiều ứng dụng đo lực trong dây chuyền tự động hóa.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp và định lượng từ năm 1984. Hãng phát triển load cell, bộ truyền trọng lượng, bộ hiển thị cân và các giải pháp liên quan cho nhà chế tạo máy, nhà tích hợp hệ thống và nhiều ngành công nghiệp. Dòng CL được sản xuất theo định hướng của tiêu chuẩn OIML R60 và có nhiều mức tải để đáp ứng các bài toán đo lực từ quy mô vừa đến tải trọng lớn.

Phiên bản CL1000 có tải danh định 1000 kg, sử dụng thân thép không gỉ và tín hiệu đầu ra dạng mV/V để kết nối với bộ hiển thị cân, weight transmitter, bộ số hóa load cell hoặc hệ thống điều khiển có đầu vào đo strain gauge tương thích.

2. Ưu điểm và tính năng nổi bật của Laumas CL1000

Điểm nổi bật của load cell lực căng và nén CL1000 là khả năng đo hai chiều trên cùng một cảm biến. Thiết kế này giúp đơn giản hóa cơ cấu đo trong những ứng dụng cần xác định cả lực kéo lẫn lực ép, đồng thời thuận tiện khi tích hợp vào máy móc hoặc hệ thống kiểm tra tải.

• Đo lực kéo và lực nén hai chiều, phù hợp với nhiều cơ cấu đo lực công nghiệp.
• Kết cấu cơ khí bằng thép không gỉ giúp cảm biến phù hợp với môi trường làm việc công nghiệp.
• Thiết kế dạng load cell strain gauge cho phép kết nối với nhiều thiết bị điện tử cân và bộ truyền trọng lượng.
• Khả năng bảo vệ môi trường cao, thích hợp cho các hệ thống cân và đo lực cần độ bền cơ học tốt.
• Có thể đặt tùy chọn hai cầu Wheatstone strain gauge độc lập cho các hệ thống cần cấu hình đo hoặc an toàn dự phòng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	1000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,05%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	2 mV/V ±0,3%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	15 V
Ren liên kết cơ khí	M20 x 1,5
Cáp tín hiệu	Dài 5 m, đường kính 5 mm, 6 lõi x 0,14 mm² và shield

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CL1000

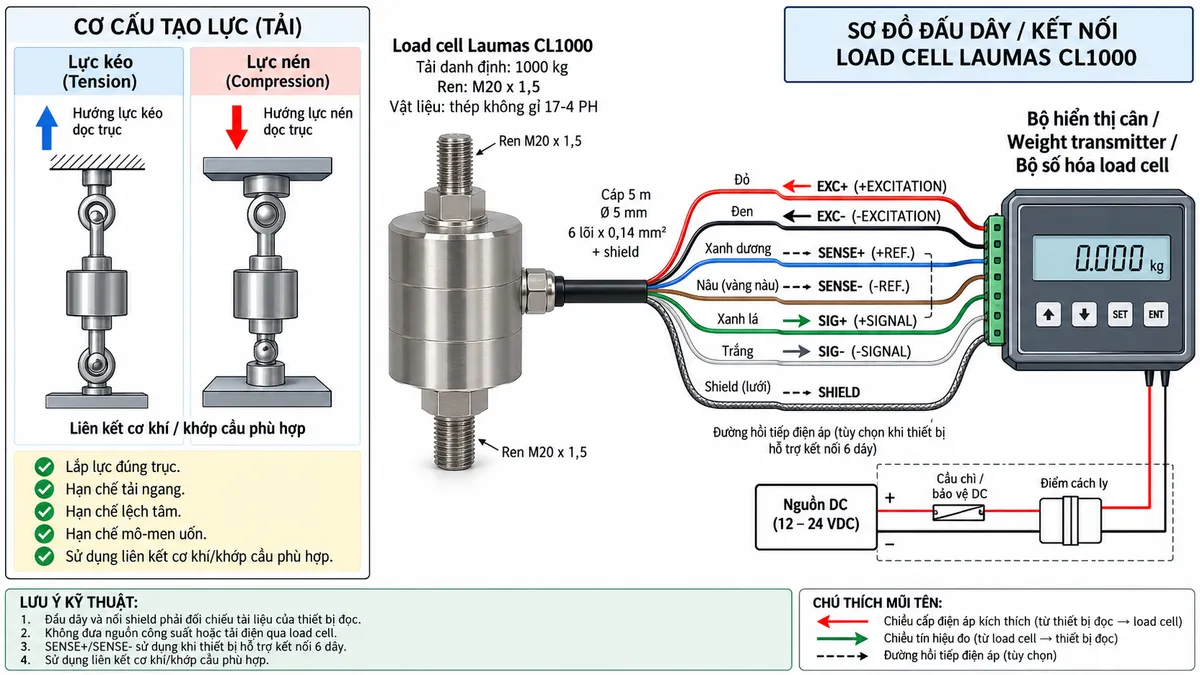

Kết nối cảm biến với thiết bị điện tử cân

Cảm biến lực Laumas CL1000 là cảm biến thụ động dạng strain gauge, vì vậy nguồn kích thích được cấp từ bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích. Các đường tín hiệu vi sai đưa tín hiệu đo từ cảm biến trở lại thiết bị xử lý, trong khi các đường REF/SENSE có thể được sử dụng bởi thiết bị đọc hỗ trợ kết nối sáu dây để bù ảnh hưởng sụt áp trên cáp.

Khi lắp đặt, lực cơ học cần được truyền theo đúng trục làm việc của load cell. Cơ cấu liên kết nên hạn chế lực ngang, tải lệch tâm và mô-men uốn để giảm sai số và tránh tạo ứng suất ngoài thiết kế. Phần shield của cáp cần được xử lý theo hướng dẫn nối đất và chống nhiễu của hệ thống cân đang sử dụng.

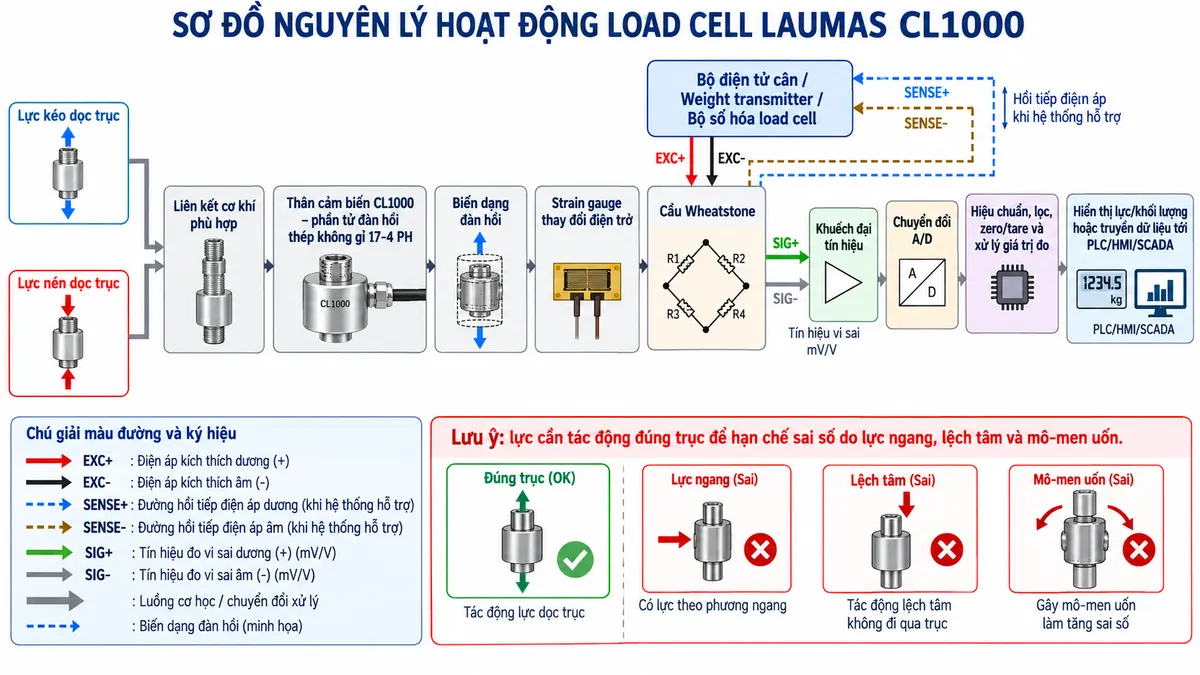

Nguyên lý hoạt động

Bên trong CL1000, phần tử đàn hồi chịu biến dạng rất nhỏ khi có lực kéo hoặc lực nén tác động. Các strain gauge gắn trên phần tử đo thay đổi điện trở tương ứng với mức biến dạng. Những strain gauge này được bố trí thành cầu Wheatstone, biến đổi thay đổi cơ học thành tín hiệu điện vi sai tỷ lệ với lực tác động.

Tín hiệu mV/V từ cầu đo được đưa đến thiết bị điện tử cân để khuếch đại và chuyển đổi sang dữ liệu số. Sau quá trình hiệu chuẩn, lọc và xử lý, hệ thống có thể hiển thị lực hoặc khối lượng, truyền giá trị về PLC/HMI/SCADA hoặc sử dụng dữ liệu cho các chức năng điều khiển, giám sát và kiểm tra tải.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo và lực nén, CL1000 có thể được tích hợp vào nhiều hệ thống cơ khí và tự động hóa. Những ứng dụng phù hợp gồm kiểm tra lực trên máy thử, giám sát lực trong cơ cấu kéo ép, đo tải trong máy công nghiệp, hệ thống cân chuyên dụng, thiết bị kiểm tra độ bền và các dây chuyền cần chuyển đổi lực cơ học thành tín hiệu điện để xử lý.

Trong hệ thống tự động, load cell có thể kết hợp với weight transmitter để chuyển tín hiệu strain gauge thành dữ liệu phù hợp cho PLC hoặc mạng điều khiển. Cấu hình này giúp giám sát lực theo thời gian thực, đặt ngưỡng cảnh báo, ghi nhận dữ liệu hoặc tham gia vào chu trình điều khiển của máy.

4. Cam kết và nơi mua Laumas CL1000 chính hãng

Khi lựa chọn Laumas CL1000 chính hãng, việc xác định đúng tải trọng, kiểu liên kết cơ khí, thiết bị điện tử cân và điều kiện lắp đặt có vai trò quan trọng đối với độ chính xác cũng như độ bền của toàn bộ hệ thống đo lực.

Khách hàng có nhu cầu mua CL1000, cần tư vấn lựa chọn bộ hiển thị, weight transmitter, phụ kiện liên kết hoặc giải pháp tích hợp load cell vào máy móc có thể liên hệ trực tiếp thietbicodien. Chúng tôi hướng tới cung cấp sản phẩm Laumas chính hãng, đúng model, thông tin kỹ thuật rõ ràng và hỗ trợ lựa chọn cấu hình phù hợp với từng ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CL1000 dùng để đo lực kéo hay lực nén?

CL1000 là load cell hai chiều, có thể đo cả lực kéo và lực nén khi lực được truyền đúng theo trục thiết kế của cảm biến.

CL1000 có tải danh định bao nhiêu?

Phiên bản CL1000 trong dòng CL có tải danh định 1000 kg. Khi lựa chọn cảm biến cần tính cả tải làm việc thực tế, tải động và hệ số an toàn của cơ cấu.

CL1000 có thể kết nối trực tiếp với PLC không?

Tín hiệu nguyên bản của load cell là tín hiệu strain gauge mức thấp dạng mV/V. Nếu PLC không có module chuyên dụng cho load cell, thông thường cần sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại, chuyển đổi và truyền giá trị đo đến PLC.

Các dây SENSE của CL1000 có tác dụng gì?

Các đường SENSE được dùng để hồi tiếp điện áp kích thích thực tế tại cầu đo khi thiết bị điện tử cân hỗ trợ kết nối sáu dây. Cách đấu cụ thể cần tuân thủ tài liệu của bộ hiển thị hoặc transmitter được sử dụng cùng cảm biến.

Khi lắp CL1000 cần chú ý điều gì?

Cần truyền lực đúng trục, sử dụng liên kết cơ khí phù hợp và hạn chế tải ngang, lệch tâm hoặc mô-men uốn. Cáp tín hiệu cũng nên đi xa nguồn gây nhiễu điện từ và phần shield cần được xử lý theo hướng dẫn của hệ thống đo.

CL1000 có phù hợp với môi trường công nghiệp không?

Có. Sản phẩm sử dụng kết cấu thép không gỉ và cấp bảo vệ cao, được thiết kế cho các ứng dụng cân và đo lực công nghiệp. Tuy nhiên, điều kiện nhiệt độ, hóa chất, rung động và phương pháp lắp đặt của từng máy vẫn cần được kiểm tra trước khi đưa vào sử dụng.

Có thể sử dụng CL1000 để đo cả chiều kéo và chiều nén trong cùng một máy không?

Có. Đây chính là một trong những đặc điểm quan trọng của dòng CL. Hệ thống cơ khí và phần xử lý tín hiệu cần được thiết kế, hiệu chuẩn phù hợp để nhận biết chính xác hai chiều lực trong ứng dụng thực tế.
