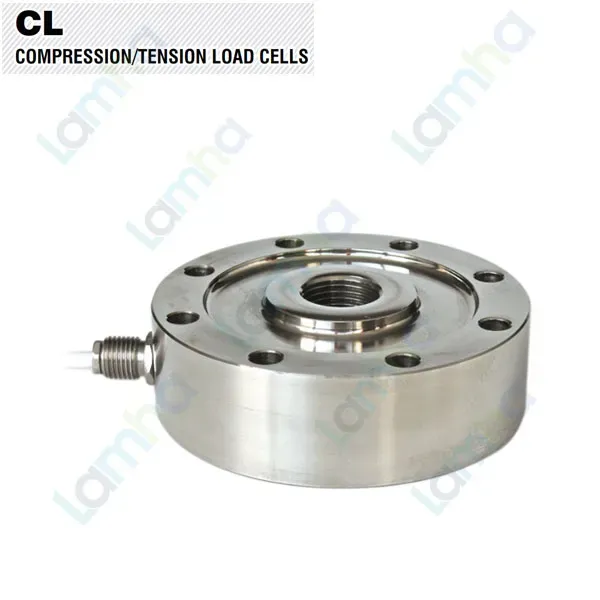

CL150000 | Cảm biến (load cells) lực căng và nén Laumas CL150000

1. Giới thiệu CL60000 | Cảm biến lực căng và nén Laumas CL60000

CL60000 | Cảm biến lực căng và nén Laumas CL60000 là load cell hai chiều thuộc dòng CL, được thiết kế để đo cả lực kéo và lực nén trong các hệ thống cân, thử tải và giám sát lực công nghiệp. Phiên bản CL60000 có tải trọng danh định 60.000 kg, sử dụng phần tử đo bằng thép không gỉ 17-4 PH và công nghệ strain gauge để chuyển đổi lực cơ học thành tín hiệu điện mV/V.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ hiển thị cân, weight transmitter, bộ số hóa load cell cùng nhiều thành phần phục vụ các hệ thống cân điện tử và tự động hóa công nghiệp.

CL60000 nằm trong dòng CL có dải tải từ 500 kg đến 200.000 kg. Đây là load cell kéo và nén tải lớn, phù hợp với các ứng dụng cần đo lực hai chiều và yêu cầu kết cấu cơ khí chắc chắn, khả năng bảo vệ cao cùng tín hiệu tương thích với thiết bị điện tử cân chuyên dụng.

2. Ưu điểm và tính năng nổi bật của Laumas CL60000

• Đo lực kéo và lực nén hai chiều trên cùng một cảm biến, thuận tiện cho các cơ cấu chịu tải đảo chiều.
• Phiên bản CL60000 có tải danh định 60.000 kg, phù hợp với các hệ thống đo lực tải lớn 60 tấn.
• Phần tử đo chế tạo bằng thép không gỉ 17-4 PH, đáp ứng yêu cầu độ bền cơ học của môi trường công nghiệp.
• Cấp bảo vệ IP68 đối với phiên bản 60.000 kg của dòng CL, phù hợp với nhiều điều kiện lắp đặt có bụi và độ ẩm.
• Sử dụng strain gauge kết hợp cầu Wheatstone để tạo tín hiệu mV/V tỷ lệ với lực tác động.
• Kết nối sáu dây cho phép sử dụng các đường REF./SENSE để thiết bị điện tử cân giám sát điện áp kích thích thực tế tại cảm biến.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập với hai cáp đầu ra cho các hệ thống yêu cầu cấu trúc đo dự phòng.

Thông số kỹ thuật tiêu biểu của CL60000

Thông số	Giá trị
Tải trọng danh định	60.000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,05% toàn thang
Độ nhạy danh định	2 mV/V ±0,3%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Điện trở cách điện	>5000 MΩ
Điện áp cấp tối đa không gây hư hỏng	15 V
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Độ võng tại tải danh định	0,3 mm
Cấp bảo vệ	IP68
Ren liên kết	M48 x 3
Cáp kết nối	Dài 5 m, đường kính 5 mm, 6 lõi x 0,14 mm², có shield

3. Chức năng, nguyên lý hoạt động và ứng dụng của CL60000

Chức năng đo lực và kết nối hệ thống

Laumas CL60000 có nhiệm vụ đo lực kéo hoặc lực nén tác động theo trục cảm biến. Lực từ kết cấu máy được truyền qua các liên kết cơ khí phù hợp tới phần tử đàn hồi. Với mức tải lớn, việc bảo đảm đường truyền lực đúng trục đặc biệt quan trọng để hạn chế sai số và tránh tạo tải phụ lên cảm biến.

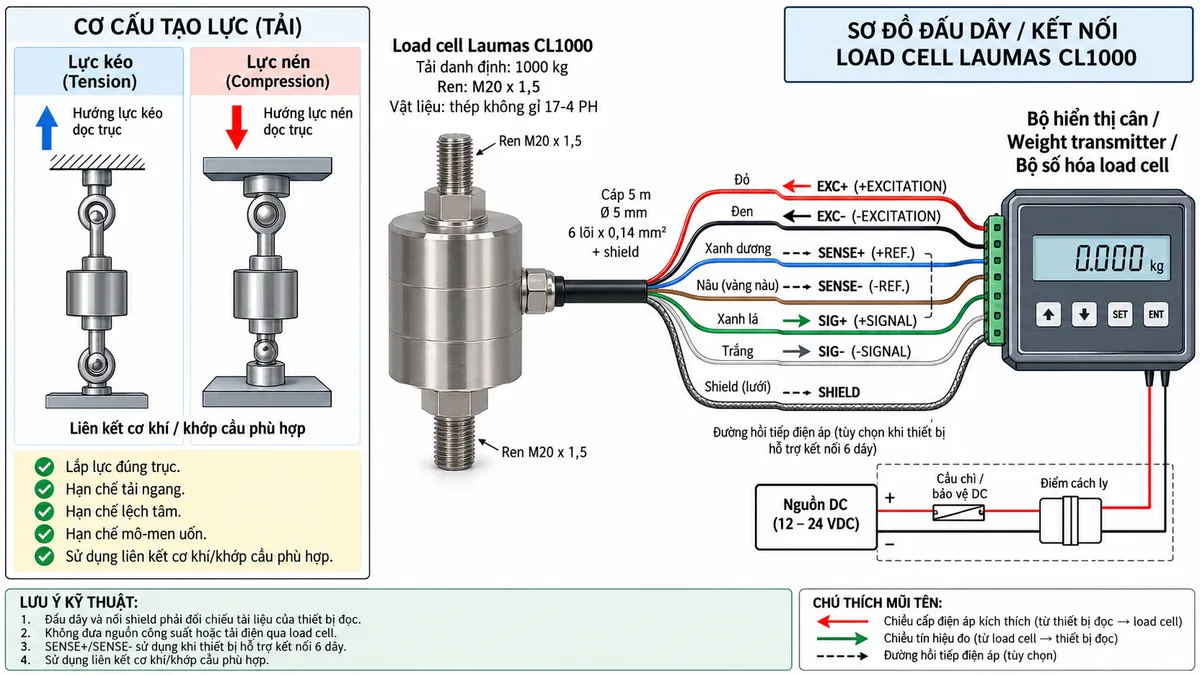

Thiết bị điện tử cân cấp điện áp kích thích tới load cell qua EXC+ và EXC-. Khi tải thay đổi, CL60000 tạo ra tín hiệu vi sai mV/V trên SIG+ và SIG-. Các đường REF./SENSE+ và REF./SENSE- trong cấu hình sáu dây cho phép thiết bị đọc nhận biết điện áp kích thích thực tế tại cảm biến để hỗ trợ bù ảnh hưởng sụt áp trên cáp.

Cáp của dòng CL sử dụng các đường +SIGNAL màu xanh lá, -SIGNAL màu trắng, +EXCITATION màu đỏ, -EXCITATION màu đen, +REF./SENSE màu xanh dương và -REF./SENSE màu nâu hoặc vàng, cùng shield chống nhiễu. Terminal ở phía bộ hiển thị cân hoặc weight transmitter phải được đấu theo đúng sơ đồ của thiết bị đọc, không suy đoán số chân khi chưa kiểm tra manual.

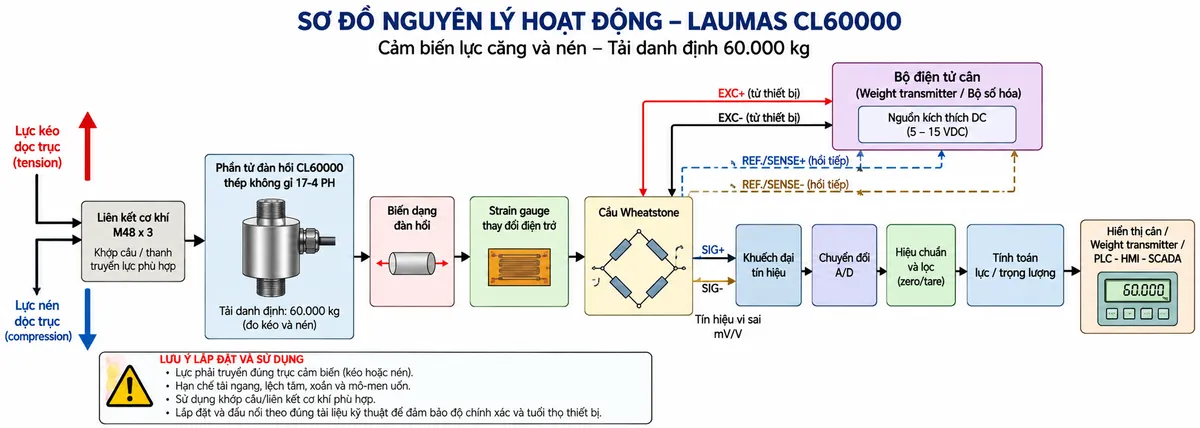

Nguyên lý hoạt động của cảm biến

Bên trong CL60000, các strain gauge được gắn trên phần tử đàn hồi bằng thép không gỉ. Khi lực kéo hoặc nén tác động theo trục, phần tử này biến dạng rất nhỏ trong miền đàn hồi. Biến dạng làm giá trị điện trở của các strain gauge thay đổi theo lực tác động.

Các strain gauge được bố trí thành cầu Wheatstone. Khi cầu được cấp điện áp kích thích từ thiết bị điện tử cân, sự thay đổi điện trở làm cầu mất cân bằng và tạo ra điện áp vi sai ở đầu ra. Tín hiệu này tỷ lệ với lực đang tác động lên CL60000.

Tín hiệu mV/V được bộ hiển thị cân, weight transmitter hoặc bộ số hóa khuếch đại trước khi chuyển đổi A/D. Hệ thống sau đó thực hiện hiệu chuẩn, lọc và tính toán để chuyển tín hiệu điện thành giá trị lực hoặc trọng lượng có ý nghĩa sử dụng.

Ứng dụng tiêu biểu

Với tải trọng danh định lớn và khả năng đo hai chiều, load cell CL60000 60.000 kg phù hợp cho các hệ thống thử kéo – nén tải lớn, máy kiểm tra kết cấu, thiết bị thử tải, cơ cấu căng kéo, giám sát lực trên máy công nghiệp nặng và các hệ thống cần đo lực chính xác theo thời gian thực.

CL60000 cũng có thể được kết hợp với weight transmitter hoặc bộ số hóa load cell để tích hợp vào hệ thống tự động hóa. Tùy thiết bị xử lý, giá trị đo sau khi chuyển đổi có thể được hiển thị tại chỗ hoặc truyền tới PLC, HMI và SCADA để giám sát, ghi dữ liệu, cảnh báo hoặc điều khiển quá trình.

Lưu ý khi lắp đặt CL60000

• Thiết kế hệ thống cơ khí để lực kéo hoặc nén truyền gần trùng với trục đo của cảm biến.
• Hạn chế tối đa tải ngang, lệch tâm, xoắn và mô-men uốn tác động lên load cell.
• Cần tính đến tải động, tải xung kích và hệ số an toàn của toàn bộ kết cấu khi lựa chọn cảm biến.
• Cố định cáp phù hợp và bố trí cáp load cell cách xa dây động lực, biến tần hoặc nguồn gây nhiễu mạnh.
• Đấu đúng EXC, SIG, REF./SENSE và shield theo tài liệu kỹ thuật của cảm biến và thiết bị điện tử cân.

4. Cam kết và nơi mua Laumas CL60000

Với một cảm biến lực Laumas CL60000 chính hãng, việc lựa chọn đúng phụ kiện cơ khí và thiết bị điện tử xử lý tín hiệu có vai trò quan trọng không kém tải trọng danh định. Đặc biệt ở mức tải 60.000 kg, kết cấu truyền lực, khả năng chịu tải động và biện pháp hạn chế tải ngoài trục cần được xem xét kỹ trong thiết kế hệ thống.

Khách hàng cần mua CL60000, lựa chọn bộ hiển thị cân, weight transmitter hoặc tư vấn giải pháp đo lực công nghiệp có thể đặt mua hàng chính hãng tại thietbicodien. Chúng tôi hướng tới cung cấp đúng model, đúng cấu hình và hỗ trợ lựa chọn thiết bị phù hợp với yêu cầu kỹ thuật của từng ứng dụng.

Câu hỏi thường gặp (FAQ)

Laumas CL60000 có tải trọng danh định bao nhiêu?

CL60000 có tải trọng danh định 60.000 kg. Khi lựa chọn cho hệ thống thực tế cần xem xét thêm tải động, va đập, tải ngoài trục và hệ số an toàn của kết cấu.

CL60000 đo được cả lực kéo và lực nén không?

Có. Đây là load cell kéo và nén hai chiều, cho phép đo hai hướng lực khi tải được truyền đúng theo trục làm việc của cảm biến.

CL60000 sử dụng vật liệu gì?

Phần tử đo được chế tạo bằng thép không gỉ 17-4 PH, phù hợp với yêu cầu về độ bền cơ học và khả năng làm việc trong nhiều ứng dụng công nghiệp tải lớn.

CL60000 có cấp bảo vệ nào?

Phiên bản tải 60.000 kg thuộc dòng CL có cấp bảo vệ IP68. Việc bảo vệ toàn bộ hệ thống vẫn phụ thuộc vào cách lắp đặt cáp, đầu nối và thiết bị điện tử liên quan.

Tín hiệu CL60000 có thể đưa trực tiếp vào PLC không?

Tín hiệu nguyên bản của cảm biến là tín hiệu mV/V có biên độ thấp. Thông thường cần weight transmitter, bộ khuếch đại hoặc bộ số hóa load cell để cấp excitation, xử lý tín hiệu và chuyển đổi sang dạng đầu vào phù hợp cho PLC.

REF./SENSE trên CL60000 dùng để làm gì?

Các đường REF./SENSE trong kết nối sáu dây giúp thiết bị điện tử cân nhận biết điện áp kích thích thực tế tại load cell, qua đó hỗ trợ bù ảnh hưởng của sụt áp trên đường cáp.

CL60000 sử dụng ren liên kết kích thước nào?

Nhóm CL có tải 20.000 kg, 30.000 kg và 60.000 kg sử dụng ren liên kết M48 x 3. Cơ cấu liên kết đi kèm cần được lựa chọn và tính toán phù hợp với tải trọng thực tế của hệ thống.

Cần chú ý gì khi lắp load cell CL60000 60 tấn?

Cần ưu tiên truyền lực đúng trục, hạn chế lực ngang, lệch tâm, xoắn và mô-men uốn. Ngoài ra phải kiểm soát quá tải, tải động và va đập, đồng thời bảo đảm kết cấu gá có khả năng chịu lực phù hợp với ứng dụng tải lớn.
