CL2000 | Cảm biến (load cells) lực căng và nén Laumas CL2000

1. CL2000 | Cảm biến lực căng và nén Laumas CL2000 – giới thiệu & nguồn gốc thương hiệu

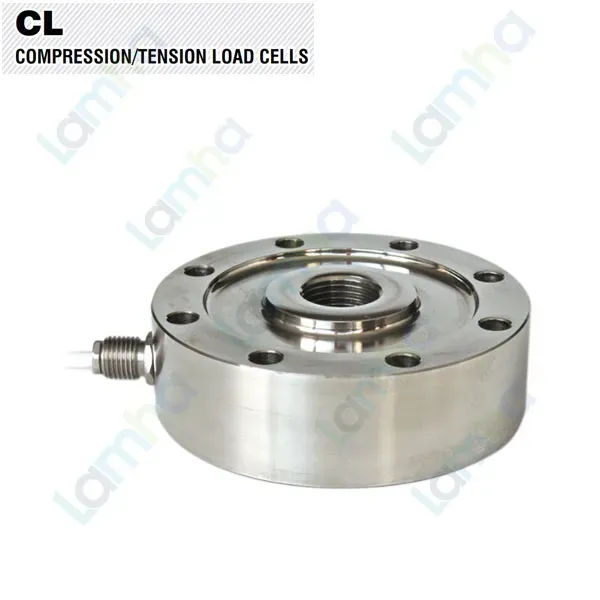

CL2000 | Cảm biến lực căng và nén Laumas CL2000 là load cell hai chiều thuộc dòng CL của Laumas, được thiết kế để đo cả lực kéo và lực nén trong các hệ thống đo lực, thử tải và cân công nghiệp. Model CL2000 có tải danh định 2.000 kg, thân bằng thép không gỉ 17-4 PH và sử dụng công nghệ strain gauge để biến đổi lực cơ học thành tín hiệu điện analog mV/V.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa load cell cùng nhiều thành phần phục vụ cân, định lượng, đo lực và tự động hóa.

Dòng CL có nhiều cấp tải từ 500 kg đến 200.000 kg. CL2000 nằm trong nhóm tải 500–60.000 kg có cấp bảo vệ IP68, phù hợp cho những hệ thống cần cảm biến lực kéo/nén 2.000 kg với kết cấu bền, tín hiệu strain gauge tiêu chuẩn và khả năng tích hợp linh hoạt với thiết bị điện tử cân.

2. Ưu điểm / tính năng nổi bật của Laumas CL2000

• Đo cả lực kéo và lực nén trên cùng một cảm biến khi tải được truyền đúng theo trục thiết kế.
• Tải danh định 2.000 kg, phù hợp với máy thử lực, đồ gá kiểm tra, cơ cấu kéo/nén và hệ thống cân công nghiệp.
• Thân bằng thép không gỉ 17-4 PH, đáp ứng yêu cầu độ bền cơ học trong môi trường công nghiệp.
• Sai số tổng hợp tối đa ±0,05%, hỗ trợ các ứng dụng cần đo lực ổn định.
• Cấp bảo vệ IP68, phù hợp với nhiều môi trường có bụi và độ ẩm.
• Tín hiệu đầu ra danh định 2 mV/V, tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell.
• Cáp 6 lõi có các đường REF./SENSE, cho phép thiết bị đọc tương thích bù ảnh hưởng của sụt áp trên dây.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập cho những hệ thống cần hai chuỗi đo riêng hoặc thiết kế dự phòng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	2.000 kg
Kiểu tải đo	Kéo và nén hai chiều
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,05%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	2 mV/V ±0,3%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Điện trở cách điện	>5000 MΩ
Quá tải an toàn	150% tải toàn thang
Quá tải phá hủy	300% tải toàn thang
Điện áp cấp tối đa không gây hư hỏng	15 V
Cáp kết nối	Dài 5 m, đường kính 5 mm, 6 lõi × 0,14 mm²
Ren liên kết	M20 × 1,5

3. Chức năng & nguyên lý hoạt động / ứng dụng của CL2000

Kết nối CL2000 với thiết bị điện tử cân

Load cell Laumas CL2000 là cảm biến strain gauge thụ động. Bản thân load cell không phải thiết bị nhận nguồn điện lưới trực tiếp mà cần được kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa có đầu vào dành cho cầu strain gauge.

Thiết bị điện tử cân cung cấp điện áp kích thích cho cầu Wheatstone bên trong CL2000 thông qua EXC+ và EXC-. Khi cảm biến chịu lực kéo hoặc lực nén, cầu đo mất cân bằng và tạo ra tín hiệu điện vi sai đưa về thiết bị đọc qua SIG+ và SIG-.

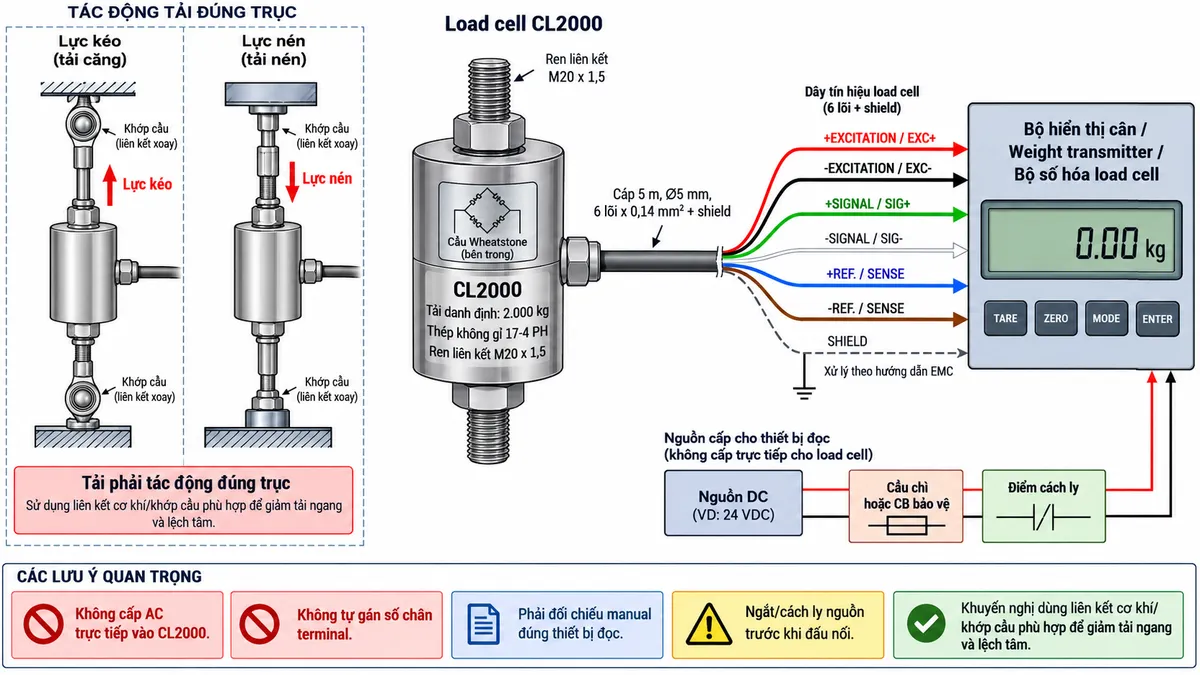

Cáp tiêu chuẩn của dòng CL sử dụng cấu hình 6 lõi. +SIGNAL sử dụng màu xanh lá, -SIGNAL màu trắng, +EXCITATION màu đỏ, -EXCITATION màu đen, +REF./SENSE màu xanh dương và -REF./SENSE màu nâu/vàng. Shield được bố trí riêng để hỗ trợ chống nhiễu điện từ.

REF./SENSE+ và REF./SENSE- là các đường phản hồi điện áp excitation thực tế tại vị trí cảm biến. Khi thiết bị đọc hỗ trợ kết nối 6 dây, các đường sense giúp bù ảnh hưởng của điện trở dây dẫn và sụt áp trên cáp, đặc biệt hữu ích trong hệ thống yêu cầu tín hiệu ổn định.

Không nên tự suy đoán số chân terminal trên bộ hiển thị hoặc transmitter vì bố trí đầu nối thay đổi theo từng thiết bị. Kỹ thuật viên cần đối chiếu manual đúng model thiết bị đọc, đồng thời xử lý shield và tiếp địa theo hướng dẫn EMC của toàn hệ thống.

Nguồn của thiết bị điện tử cân phải được cấp riêng theo đúng thông số của thiết bị đó, có cầu chì hoặc CB bảo vệ phù hợp và điểm cách ly phục vụ bảo trì. Trước khi đấu nối cần ngắt và cách ly nguồn hoàn toàn.

Nguyên lý hoạt động của CL2000

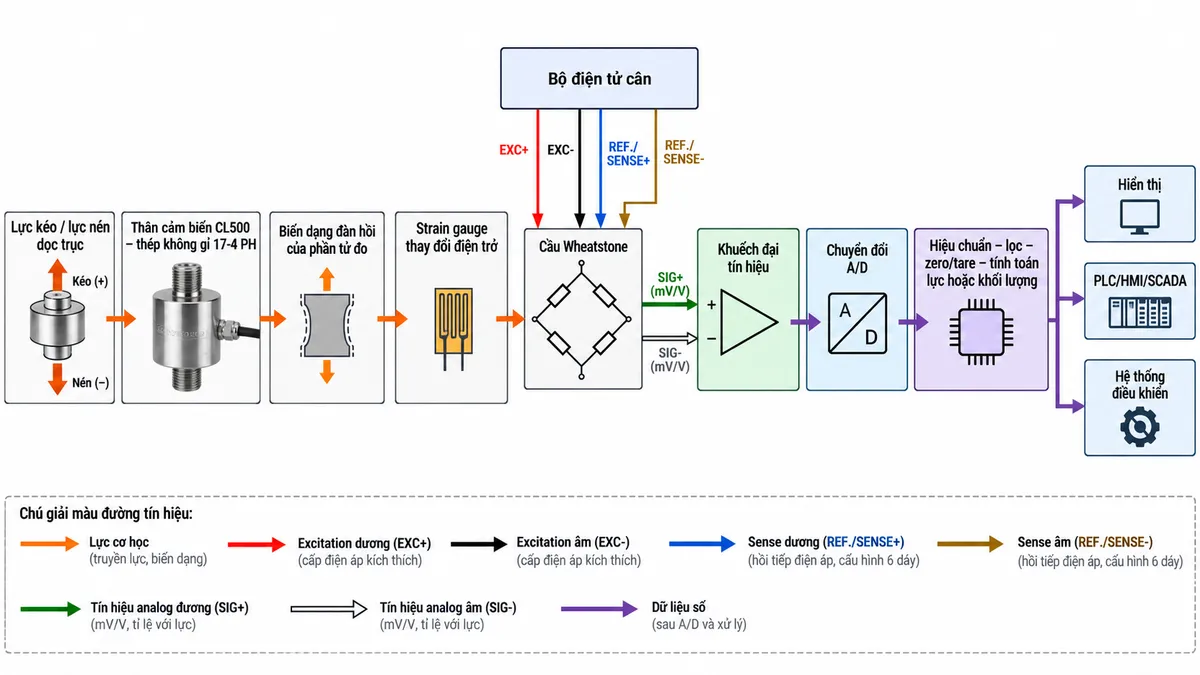

Nguyên lý strain gauge của CL2000 dựa trên biến dạng đàn hồi rất nhỏ của phần tử đo. Khi lực kéo hoặc lực nén tác động dọc trục, phần tử đàn hồi bên trong thân cảm biến chịu ứng suất và biến dạng tỷ lệ với lực.

Các strain gauge được gắn tại vùng biến dạng sẽ thay đổi điện trở tương ứng. Những phần tử này được bố trí thành cầu Wheatstone để chuyển sự thay đổi điện trở thành tín hiệu điện vi sai có thể đo được.

Khi bộ điện tử cân cấp excitation vào cầu Wheatstone, tải tác động làm trạng thái cân bằng của cầu thay đổi. Từ đó, SIG+ và SIG- tạo ra tín hiệu mV/V tỷ lệ với lực kéo hoặc nén đang tác động lên CL2000.

Tín hiệu analog mức thấp được đưa tới mạch khuếch đại trong thiết bị điện tử cân. Sau đó bộ chuyển đổi A/D số hóa tín hiệu để hệ thống thực hiện hiệu chuẩn, lọc nhiễu, zero, tare và tính toán thành giá trị lực hoặc khối lượng.

Kết quả sau xử lý có thể được đưa tới màn hình hiển thị tại chỗ hoặc truyền qua weight transmitter, bộ số hóa tới PLC, HMI, SCADA và hệ thống điều khiển. Nhờ đó CL2000 có thể đóng vai trò phần tử đo trong một chuỗi tự động hóa hoàn chỉnh.

Ứng dụng của CL2000 trong công nghiệp

Với khả năng đo lực kéo và nén 2.000 kg, CL2000 phù hợp cho máy thử lực, thiết bị kiểm tra cơ khí, cơ cấu kéo/nén, hệ thống thử tải, đồ gá kiểm tra và các máy công nghiệp cần giám sát lực hai chiều.

Trong máy thử, cảm biến có thể được bố trí giữa cơ cấu tạo lực và mẫu kiểm tra để đo trực tiếp lực kéo hoặc lực nén. Giá trị đo sau xử lý có thể được hiển thị, lưu trữ hoặc sử dụng để đánh giá kết quả kiểm tra.

Trong hệ thống tự động hóa, CL2000 có thể kết hợp với weight transmitter hoặc bộ số hóa load cell để chuyển tín hiệu mV/V thành tín hiệu analog hoặc dữ liệu số phù hợp với PLC. PLC có thể sử dụng giá trị lực cho cảnh báo ngưỡng, kiểm tra đạt/không đạt, ghi dữ liệu hoặc điều khiển máy.

Lưu ý khi lắp đặt cơ khí

Để CL2000 hoạt động chính xác, tải phải được truyền càng gần trục đo của cảm biến càng tốt. Cần hạn chế lực ngang, tải lệch tâm, xoắn và mô-men uốn vì những thành phần này tạo ra biến dạng ngoài hướng đo chính.

Ren M20 × 1,5 và các phụ kiện liên kết phải phù hợp với tải làm việc thực tế. Trong ứng dụng kéo/nén, khớp cầu hoặc cơ cấu tự lựa tâm là giải pháp hữu ích để giảm ảnh hưởng của sai lệch lắp đặt.

Cần đánh giá cả tải động và khả năng xuất hiện quá tải khi lựa chọn cơ cấu cơ khí. Tải danh định của load cell không thay thế cho việc tính toán độ bền của thanh kéo, khớp nối, khung máy và các chi tiết chịu lực khác.

Lưu ý về cáp tín hiệu và chống nhiễu

Do tín hiệu load cell mV/V có mức điện áp nhỏ, cáp cảm biến nên được bố trí tách khỏi dây động lực, biến tần, động cơ, contactor và các nguồn nhiễu điện từ mạnh.

Shield và hệ thống tiếp địa cần được thực hiện theo hướng dẫn EMC của bộ điện tử cân. Nếu cần thay đổi chiều dài cáp hoặc nối trung gian, nên đánh giá ảnh hưởng tới độ ổn định tín hiệu và hiệu chuẩn trước khi đưa hệ thống vào vận hành.
