CL100000 | Cảm biến (load cells) lực căng và nén Laumas CL100000

1. Giới thiệu CL100000 | Cảm biến lực căng và nén Laumas CL100000

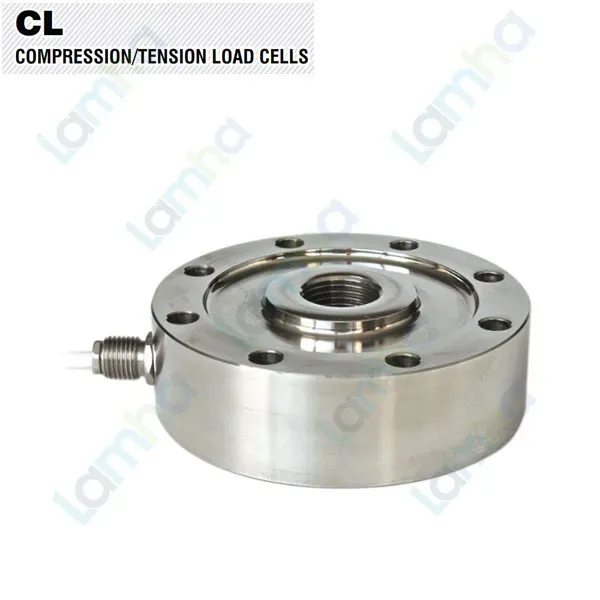

CL100000 | Cảm biến lực căng và nén Laumas CL100000 là load cell công nghiệp tải lớn thuộc dòng CL, được thiết kế để đo lực theo cả hai chiều kéo và nén. Model CL100000 phù hợp với các hệ thống thử tải, máy kiểm tra lực, thiết bị cơ khí hạng nặng và những ứng dụng cần giám sát lực hai chiều với độ ổn định cao.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và nhiều thành phần phục vụ hệ thống đo lường, cân tự động và tích hợp PLC.

Dòng CL sử dụng phần tử đàn hồi kết hợp strain gauge theo cấu trúc cầu Wheatstone. Nhờ đó, lực cơ học tác động lên cảm biến được chuyển thành tín hiệu điện mức thấp để thiết bị điện tử cân khuếch đại, số hóa và xử lý thành giá trị lực hoặc trọng lượng.

2. Ưu điểm và tính năng nổi bật của Laumas CL100000

Load cell kéo nén CL100000 được phát triển cho các ứng dụng tải lớn cần đo theo cả hai chiều. Thiết kế này giúp giảm số lượng cảm biến cần sử dụng trong những cơ cấu vừa xuất hiện lực kéo vừa xuất hiện lực nén.

• Đo lực kéo và lực nén hai chiều trên cùng một phần tử cảm biến.
• Kết cấu cơ khí chắc chắn, phù hợp với máy móc và hệ thống thử tải công nghiệp.
• Sử dụng công nghệ strain gauge cầu Wheatstone cho tín hiệu đo tỷ lệ với biến dạng cơ học.
• Hỗ trợ cấu hình kết nối sáu dây với đường kích thích, tín hiệu đo và hồi tiếp điện áp.
• Dễ kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập với hai cáp đầu ra cho những hệ thống cần cấu hình dự phòng an toàn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	100.000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,05%
Cấp bảo vệ	IP67
Tín hiệu đầu ra danh định	2 mV/V ±0,3%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	15 V
Ren liên kết	M64 x 4
Cáp tín hiệu	Dài 5 m, đường kính 5 mm, 6 lõi x 0,14 mm² cùng shield

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CL100000

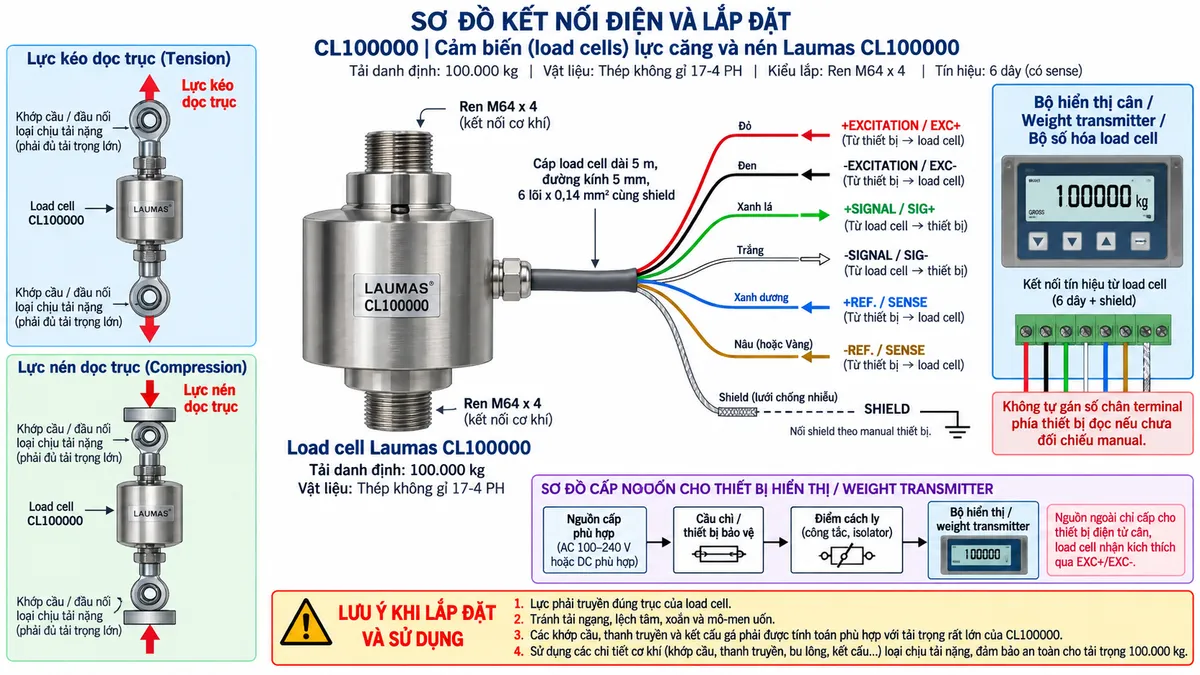

Kết nối cảm biến với hệ thống đo lực

Cảm biến lực Laumas CL100000 là load cell strain gauge thụ động. Năng lượng kích thích cho cầu đo được cung cấp từ bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell; cảm biến sau đó trả về tín hiệu vi sai để thiết bị điện tử xử lý.

Trong cấu hình sáu dây, các đường EXC được dùng để cấp kích thích, các đường SIG truyền tín hiệu đo mV/V, còn REF./SENSE hỗ trợ hồi tiếp điện áp khi thiết bị đọc tương thích. Shield của cáp giúp hạn chế ảnh hưởng của nhiễu điện từ và cần được xử lý theo hướng dẫn của thiết bị điện tử cân.

Nguyên lý hoạt động

Khi tải kéo hoặc nén tác động đúng trục, phần tử đàn hồi của CL100000 biến dạng một lượng rất nhỏ. Các strain gauge gắn trên phần tử này thay đổi điện trở tương ứng với biến dạng cơ học.

Các strain gauge tạo thành cầu Wheatstone. Khi cầu được cấp điện áp kích thích, thay đổi điện trở làm xuất hiện điện áp vi sai tại đầu ra. Tín hiệu này được truyền về thiết bị điện tử cân để khuếch đại và chuyển đổi sang dữ liệu số.

Sau quá trình chuyển đổi A/D, hệ thống có thể thực hiện hiệu chuẩn, lọc, zero, tare và tính toán giá trị đo. Kết quả sau xử lý được hiển thị tại thiết bị cân hoặc truyền tới PLC, HMI hay SCADA tùy theo cấu hình của weight transmitter hoặc bộ số hóa sử dụng.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo và nén tải trọng lớn, CL100000 phù hợp với máy thử tải kết cấu, máy thử kéo nén, thiết bị kiểm tra lực công nghiệp, cơ cấu ép hoặc kéo tải lớn và các hệ thống giám sát tải trên máy móc hạng nặng.

Khi ghép với weight transmitter hoặc bộ số hóa, cảm biến có thể trở thành một phần của hệ thống giám sát lực tự động, cung cấp dữ liệu cho PLC để đặt ngưỡng cảnh báo, ghi nhận tải, điều khiển quá trình hoặc tích hợp với HMI và SCADA.

Trong các ứng dụng tải lớn, thiết kế cơ khí có vai trò đặc biệt quan trọng. Liên kết phải đưa lực qua đúng trục cảm biến và hạn chế tối đa các thành phần tải ngoài ý muốn nhằm duy trì độ chính xác và bảo vệ phần tử đo.

4. Cam kết và nơi mua Laumas CL100000 chính hãng

Khi lựa chọn Laumas CL100000 chính hãng, người dùng cần xem xét đồng bộ tải thực tế, tải động, hệ số an toàn, cơ cấu gá, phụ kiện truyền lực và thiết bị xử lý tín hiệu. Việc lựa chọn đúng cấu hình giúp hệ thống vận hành ổn định và giảm nguy cơ sai số do lắp đặt không phù hợp.

Khách hàng cần mua CL100000, nhận báo giá hoặc tư vấn lựa chọn load cell, bộ hiển thị, weight transmitter và giải pháp tích hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm Laumas chính hãng, đúng model và phù hợp với yêu cầu kỹ thuật của hệ thống.

Câu hỏi thường gặp (FAQ)

Laumas CL100000 đo lực kéo hay lực nén?

CL100000 là load cell hai chiều, được thiết kế để đo cả lực kéo và lực nén khi tải được truyền theo đúng trục làm việc của cảm biến.

CL100000 có phù hợp với hệ thống tải trọng lớn không?

Có. Đây là phiên bản thuộc nhóm tải lớn của dòng CL, hướng tới máy thử tải, kết cấu cơ khí hạng nặng và các hệ thống công nghiệp cần đo lực hai chiều.

CL100000 có thể kết nối trực tiếp với PLC không?

Tín hiệu nguyên bản của cảm biến là tín hiệu strain gauge mức thấp. Nếu PLC không có module chuyên dụng cho load cell thì cần sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại, chuyển đổi và truyền dữ liệu tới PLC.

REF./SENSE+ và REF./SENSE- có chức năng gì?

Đây là các đường hồi tiếp điện áp trong cấu hình sáu dây. Khi thiết bị đọc hỗ trợ, chúng cho phép thiết bị điện tử theo dõi điện áp kích thích thực tế tại cầu đo và hỗ trợ bù ảnh hưởng của sụt áp trên đường cáp.

Tại sao phải lắp CL100000 đúng trục?

Phần tử đàn hồi được thiết kế để nhận tải theo trục chính. Lực ngang, lệch tâm, xoắn hoặc mô-men uốn có thể gây biến dạng ngoài mong muốn, làm tăng sai số và tạo ứng suất bất lợi cho cảm biến.

Cần lưu ý gì khi thiết kế liên kết cơ khí cho CL100000?

Các khớp cầu, thanh truyền, bu lông và kết cấu gá cần có khả năng chịu tải phù hợp, đồng thời phải được bố trí để truyền lực thẳng trục. Toàn bộ cơ cấu cũng cần được tính toán với hệ số an toàn thích hợp cho ứng dụng thực tế.

CL100000 phù hợp với những ứng dụng nào?

Sản phẩm phù hợp với máy thử kéo nén tải lớn, hệ thống thử tải kết cấu, cơ cấu kéo ép công nghiệp, thiết bị kiểm tra lực và các hệ thống tự động hóa cần giám sát lực hoặc trọng lượng.
