CLK20000 | Cảm biến (load cells) lực căng và nén Laumas CLK20000

1. Giới thiệu CLK20000 | Cảm biến lực căng và nén Laumas CLK20000

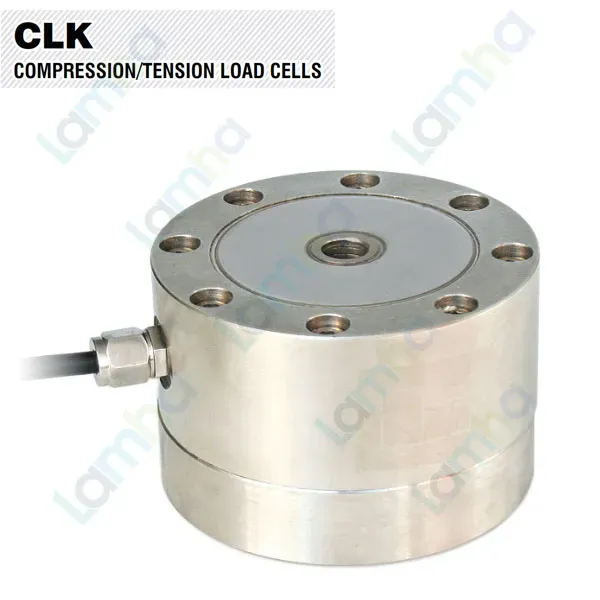

CLK20000 | Cảm biến lực căng và nén Laumas CLK20000 là cảm biến tải công nghiệp hai chiều thuộc dòng CLK, được thiết kế để chuyển đổi lực kéo hoặc lực nén thành tín hiệu điện phục vụ đo lường, giám sát và điều khiển. Model CLK20000 hướng tới các hệ thống thử lực, kiểm tra tải và máy móc công nghiệp cần đo lực theo cả hai hướng trên cùng một cảm biến.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng thiết kế và sản xuất load cell, bộ hiển thị cân, weight transmitter, bộ số hóa cùng nhiều thành phần dành cho hệ thống cân tự động và tích hợp điều khiển công nghiệp.

Dòng CLK sử dụng thân bằng thép AISI 4340 mạ nickel và phần tử đo strain gauge. Theo danh mục hiện hành của Laumas, CLK được xếp vào nhóm end-of-series, vì vậy khi đặt hàng nên đồng thời kiểm tra tình trạng cung cấp và phương án thay thế phù hợp cho dự án mới.

2. Ưu điểm và tính năng nổi bật của Laumas CLK20000

Cảm biến lực kéo nén CLK20000 cho phép một phần tử đo xử lý cả hai chiều tải, thuận tiện cho các kết cấu máy có trạng thái kéo và nén luân phiên. Tín hiệu strain gauge tiêu chuẩn giúp cảm biến có thể làm việc với nhiều bộ điện tử cân chuyên dụng.

• Đo lực kéo và lực nén hai chiều trên cùng một cảm biến.
• Kết cấu cơ khí chắc chắn, phù hợp với hệ thống thử tải và máy công nghiệp.
• Phần tử đo sử dụng strain gauge bố trí theo cầu Wheatstone.
• Hỗ trợ kết nối sáu dây với đường kích thích, tín hiệu đo và hồi tiếp điện áp.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell tương thích.
• Phù hợp cho các hệ thống cần truyền dữ liệu lực hoặc trọng lượng tới PLC, HMI và SCADA thông qua thiết bị điện tử trung gian.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	20.000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép AISI 4340 mạ nickel
Sai số tổng hợp	≤ ±0,1%
Cấp bảo vệ	IP67
Tín hiệu đầu ra danh định	2 mV/V ±0,3%
Điện trở đầu vào	352 Ω ±3 Ω
Điện trở đầu ra	400 Ω ±20 Ω
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-30 °C đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	200% toàn thang
Độ võng tại tải danh định	0,3 mm
Ren liên kết	M30 x 2
Cáp tín hiệu	Dài 12 m, đường kính 6 mm, 6 lõi x 0,24 mm² cùng shield

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CLK20000

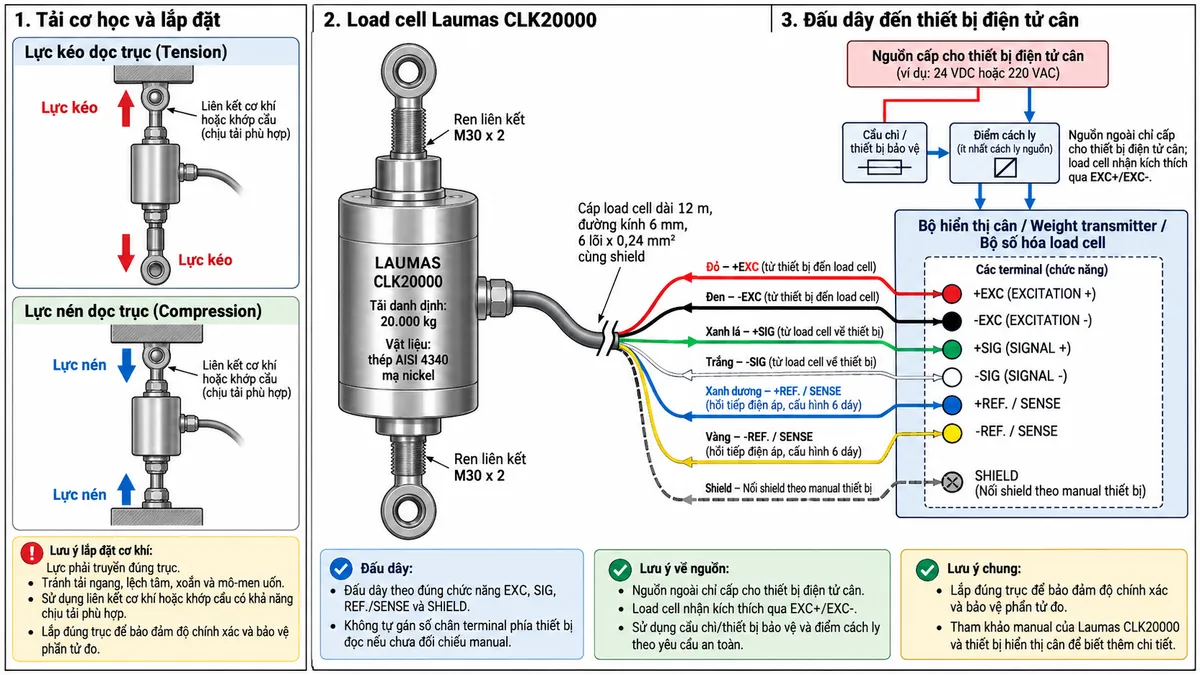

Kết nối CLK20000 với thiết bị điện tử cân

Load cell Laumas CLK20000 là cảm biến strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa cung cấp điện áp kích thích cho cầu đo và nhận lại tín hiệu vi sai do cảm biến tạo ra khi có tải cơ học tác động.

Trong cấu hình sáu dây, các đường EXC đảm nhiệm cấp kích thích, SIG truyền tín hiệu đo mV/V, còn REF./SENSE được dùng làm đường hồi tiếp điện áp khi thiết bị đọc hỗ trợ. Shield cần được xử lý theo hướng dẫn của thiết bị điện tử để hạn chế ảnh hưởng của nhiễu điện từ.

Nguyên lý hoạt động

Khi lực kéo hoặc nén tác động đúng trục lên CLK20000, phần tử đàn hồi của cảm biến biến dạng một lượng rất nhỏ. Các strain gauge được gắn trên phần tử này thay đổi điện trở tương ứng với mức biến dạng.

Các strain gauge được bố trí thành cầu Wheatstone. Khi cầu đo được cấp điện áp kích thích, sự thay đổi điện trở làm xuất hiện điện áp vi sai ở đầu ra. Tín hiệu này được đưa đến thiết bị điện tử cân để khuếch đại, chuyển đổi A/D và xử lý thành giá trị đo có ý nghĩa.

Sau quá trình hiệu chuẩn và lọc, hệ thống có thể thực hiện zero, tare, tính toán lực hoặc trọng lượng và đưa kết quả tới màn hình hoặc hệ thống điều khiển. Với weight transmitter thích hợp, dữ liệu có thể tiếp tục được truyền tới PLC, HMI hoặc SCADA.

Ứng dụng điển hình

Nhờ khả năng đo lực kéo và lực nén, CLK20000 phù hợp với máy thử kéo nén, thiết bị kiểm tra lực, hệ thống thử tải kết cấu, cơ cấu kéo ép và nhiều máy công nghiệp cần theo dõi tải theo hai hướng.

Khi kết hợp với weight transmitter hoặc bộ số hóa, cảm biến có thể tham gia vào hệ thống giám sát lực tự động, cung cấp dữ liệu để cảnh báo quá tải, ghi nhận quá trình, kiểm soát chất lượng hoặc điều khiển máy.

Độ chính xác của hệ thống không chỉ phụ thuộc vào cảm biến mà còn phụ thuộc đáng kể vào kết cấu gá. Khớp cầu, thanh truyền và các chi tiết cơ khí cần hạn chế tải ngang, lệch tâm và mô-men uốn để lực đi qua đúng trục đo.

4. Cam kết và nơi mua Laumas CLK20000 chính hãng

Khi lựa chọn Laumas CLK20000 chính hãng, người dùng cần kiểm tra đúng mã cảm biến, phương án gá lắp, thiết bị xử lý tín hiệu và điều kiện làm việc. Do CLK hiện thuộc dòng end-of-series, tình trạng cung cấp thực tế và sản phẩm thay thế nên được xác nhận trước khi triển khai dự án mới.

Khách hàng cần mua CLK20000, nhận báo giá hoặc tư vấn lựa chọn load cell, bộ hiển thị và weight transmitter có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm Laumas chính hãng, đúng model và phù hợp với yêu cầu kỹ thuật của hệ thống.

Câu hỏi thường gặp (FAQ)

Laumas CLK20000 dùng để đo lực kéo hay lực nén?

CLK20000 được thiết kế để đo cả lực kéo và lực nén khi tải được truyền theo đúng trục làm việc của cảm biến.

CLK20000 hoạt động theo nguyên lý nào?

Cảm biến sử dụng strain gauge trên phần tử đàn hồi. Khi tải gây biến dạng, điện trở strain gauge thay đổi và cầu Wheatstone tạo ra tín hiệu vi sai tương ứng với lực tác động.

CLK20000 có thể kết nối trực tiếp với PLC không?

Nếu PLC không có module chuyên dụng cho tín hiệu load cell thì cần sử dụng weight transmitter hoặc bộ số hóa để khuếch đại và chuyển đổi tín hiệu trước khi truyền dữ liệu tới PLC.

Đường REF./SENSE trên CLK20000 có chức năng gì?

REF./SENSE là đường hồi tiếp điện áp dùng trong kết nối sáu dây. Thiết bị đọc tương thích sử dụng chúng để theo dõi điện áp kích thích tại cảm biến và hỗ trợ bù ảnh hưởng của sụt áp trên cáp.

Tại sao phải lắp CLK20000 đúng trục?

Lực ngang, lệch tâm, xoắn và mô-men uốn có thể tạo biến dạng ngoài ý muốn, làm tăng sai số và gây ứng suất bất lợi cho phần tử đo. Vì vậy lực kéo hoặc nén cần được truyền theo trục chính.

CLK20000 phù hợp với những ứng dụng nào?

Sản phẩm phù hợp với máy thử lực, hệ thống kiểm tra tải, thiết bị kéo ép, máy công nghiệp và các hệ thống tự động hóa cần giám sát lực hai chiều.

Dòng CLK hiện còn được Laumas duy trì như sản phẩm tiêu chuẩn mới không?

Dòng CLK hiện được Laumas xếp vào trạng thái end-of-series. Khi cần thay thế hoặc triển khai dự án mới, nên kiểm tra tình trạng hàng và lựa chọn dòng thay thế phù hợp với yêu cầu cơ khí, tải trọng và tín hiệu của hệ thống.
