CLK10000 | Cảm biến (load cells) lực căng và nén Laumas CLK10000

1. Giới thiệu CLK10000 | Cảm biến lực căng và nén Laumas CLK10000

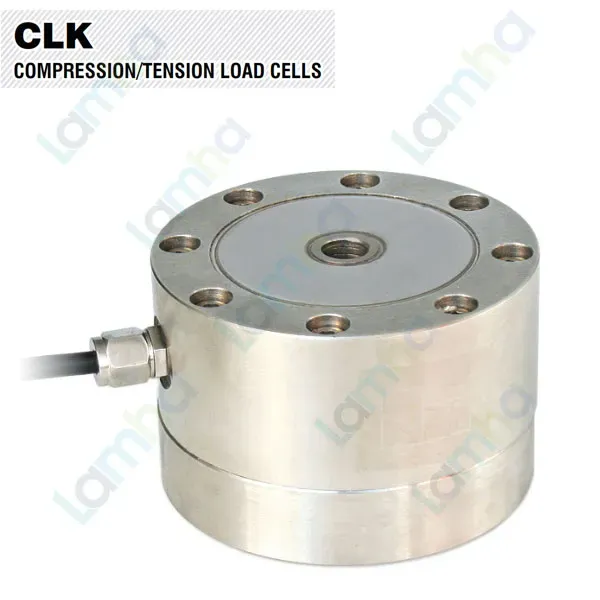

CLK10000 | Cảm biến lực căng và nén Laumas CLK10000 là load cell công nghiệp hai chiều thuộc dòng CLK của Laumas, được thiết kế để đo cả lực kéo và lực nén. Phiên bản CLK10000 có tải danh định 10.000 kg, phù hợp cho máy thử lực, hệ thống kiểm tra tải và các cơ cấu công nghiệp cần giám sát lực theo hai hướng.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984, chuyên phát triển load cell, bộ hiển thị cân, weight transmitter và các giải pháp xử lý tín hiệu cân. Dòng CLK sử dụng kết cấu thép AISI 4340 mạ nickel, tín hiệu strain gauge dạng mV/V và thiết kế cơ khí dành cho các ứng dụng kéo/nén tải lớn.

Theo danh mục hiện hành của Laumas, dòng CLK được xếp vào nhóm end-of-series. Vì vậy khi lựa chọn sản phẩm cần kiểm tra tình trạng cung cấp thực tế, đồng thời đối chiếu đúng mã CLK10000 và tài liệu kỹ thuật tương ứng.

2. Ưu điểm và tính năng nổi bật của Laumas CLK10000

Load cell kéo nén CLK10000 cho phép một cảm biến đảm nhiệm cả hai hướng đo lực, giúp đơn giản hóa cơ cấu máy trong những ứng dụng vừa xuất hiện lực kéo vừa xuất hiện lực nén. Cảm biến sử dụng cầu strain gauge và được kết nối với bộ điện tử cân để chuyển tải cơ học thành giá trị lực hoặc trọng lượng có thể hiển thị và xử lý.

• Đo lực kéo và lực nén hai chiều, thích hợp cho các hệ thống thử tải và đo lực công nghiệp.
• Thân cảm biến chế tạo từ thép AISI 4340 mạ nickel, phù hợp với ứng dụng cơ khí tải lớn.
• Cấp bảo vệ IP67, hỗ trợ làm việc trong nhiều điều kiện công nghiệp.
• Tín hiệu đầu ra strain gauge dạng mV/V, tương thích với bộ hiển thị cân, weight transmitter và bộ số hóa load cell phù hợp.
• Sử dụng cấu hình cáp sáu lõi với các đường EXC, SIGNAL và REF./SENSE để hỗ trợ hệ thống đo sáu dây.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	10.000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép AISI 4340 mạ nickel
Sai số tổng hợp	≤ ±0,1%
Cấp bảo vệ	IP67
Tín hiệu đầu ra danh định	2 mV/V ±0,3%
Điện trở đầu vào	352 Ω ±3 Ω
Điện trở đầu ra	400 Ω ±20 Ω
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-30 °C đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải giới hạn	200% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	15 V
Độ võng tại tải danh định	0,3 mm
Cáp tín hiệu	Dài 12 m, đường kính 6 mm, 6 lõi x 0,24 mm²

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CLK10000

Kết nối CLK10000 với thiết bị điện tử cân

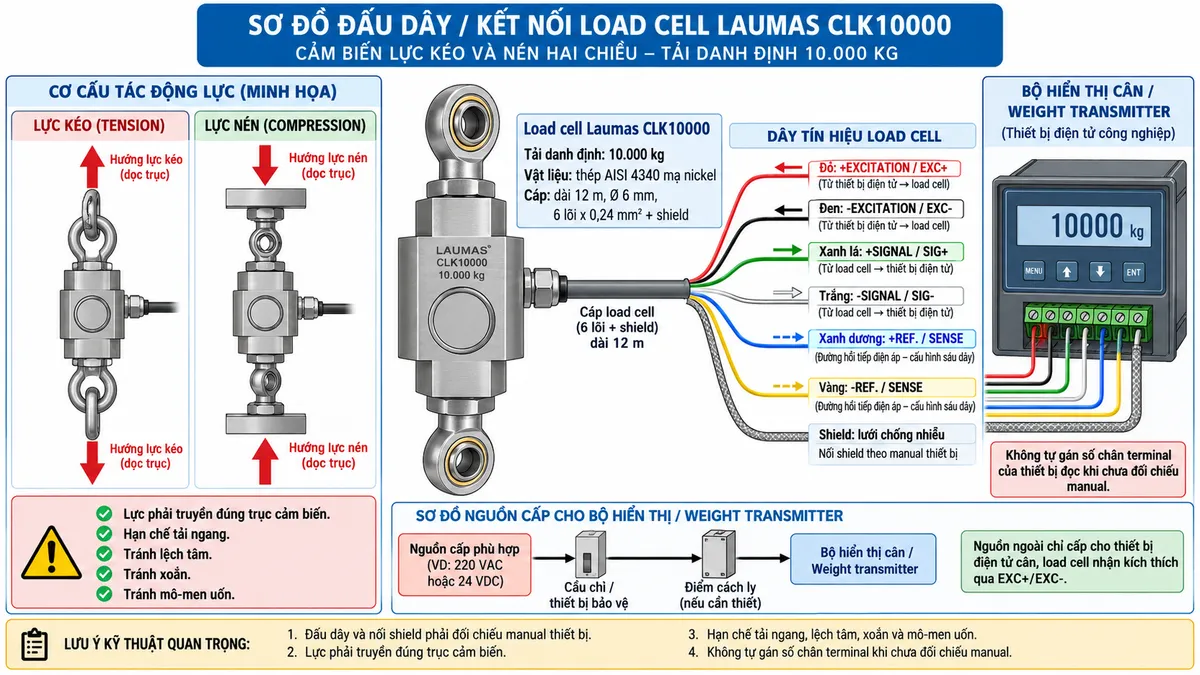

Cảm biến lực Laumas CLK10000 là load cell strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cấp điện áp kích thích qua EXC+ và EXC-, sau đó nhận tín hiệu đo vi sai qua SIG+ và SIG-. Với cấu hình sáu dây, REF./SENSE+ và REF./SENSE- cung cấp đường hồi tiếp điện áp để thiết bị điện tử tương thích có thể theo dõi điện áp kích thích tại cầu đo.

Cáp của CLK được tài liệu kỹ thuật quy định với các đường tín hiệu gồm +SIGNAL màu xanh lá, +EXCITATION màu đỏ, +REF./SENSE màu xanh dương, -SIGNAL màu trắng, -EXCITATION màu đen và -REF./SENSE màu vàng, cùng shield chống nhiễu. Vị trí terminal phía thiết bị đọc phải được đối chiếu đúng manual của thiết bị, không nên suy đoán số chân chỉ dựa trên màu dây.

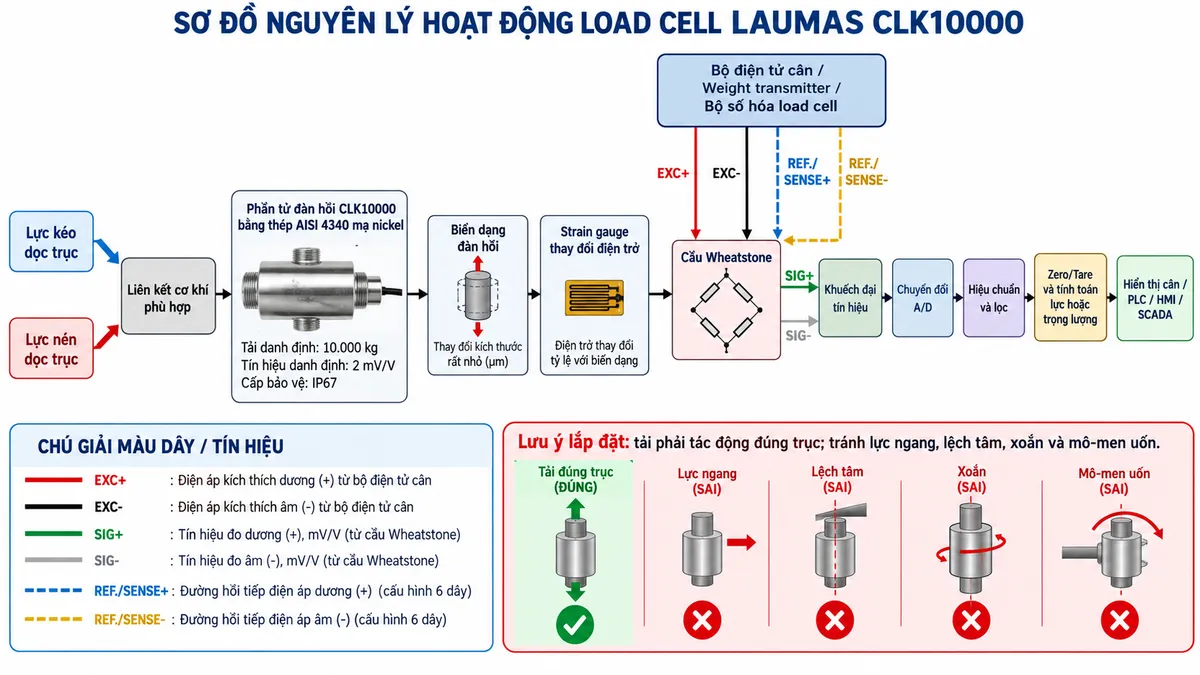

Nguyên lý hoạt động

Khi lực kéo hoặc lực nén tác động đúng trục lên CLK10000, phần tử đàn hồi của cảm biến biến dạng một lượng rất nhỏ. Các strain gauge gắn trên phần tử đo thay đổi điện trở theo mức biến dạng cơ học này.

Các strain gauge được bố trí thành cầu Wheatstone. Điện áp kích thích từ thiết bị điện tử cân được đưa vào cầu đo qua EXC+/EXC-. Khi lực tác động làm cầu mất trạng thái cân bằng, cảm biến tạo ra tín hiệu vi sai SIG+/SIG- có biên độ tỷ lệ với tải và được biểu diễn theo mV/V.

Tín hiệu mức thấp sau đó được thiết bị điện tử khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc. Kết quả cuối cùng có thể được hiển thị dưới dạng lực hoặc trọng lượng, hoặc truyền tiếp tới PLC, HMI hay SCADA nếu bộ điện tử cân được sử dụng hỗ trợ các giao tiếp tương ứng.

Ứng dụng điển hình

Với khả năng đo kéo và nén tải 10.000 kg, CLK10000 phù hợp cho máy thử kéo nén, hệ thống kiểm tra lực, thiết bị thử tải kết cấu, cơ cấu kéo ép, máy móc công nghiệp và các hệ thống cần theo dõi tải hai chiều.

Khi kết hợp với weight transmitter hoặc bộ số hóa phù hợp, tín hiệu từ cảm biến có thể được đưa vào hệ thống tự động hóa để giám sát lực theo thời gian thực, đặt ngưỡng cảnh báo, ghi dữ liệu hoặc tham gia vào chu trình điều khiển của máy.

Để duy trì độ chính xác và bảo vệ cảm biến, kết cấu gá phải truyền lực theo đúng trục. Khớp cầu hoặc liên kết cơ khí cần được lựa chọn theo tải thiết kế nhằm giảm ảnh hưởng của tải ngang, lệch tâm và mô-men uốn lên phần tử đo.

4. Cam kết và nơi mua Laumas CLK10000 chính hãng

Khi lựa chọn Laumas CLK10000 chính hãng, cần đối chiếu tải làm việc, kiểu lắp cơ khí, thiết bị xử lý tín hiệu và điều kiện môi trường với tài liệu kỹ thuật của đúng phiên bản. Do CLK hiện thuộc dòng end-of-series, tình trạng cung cấp và phương án thay thế tương thích cũng nên được xác nhận khi đặt hàng.

Khách hàng cần mua CLK10000, nhận báo giá hoặc tư vấn lựa chọn load cell và thiết bị điện tử cân phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm Laumas chính hãng, đúng model và phù hợp với yêu cầu ứng dụng thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CLK10000 đo lực kéo hay lực nén?

CLK10000 là load cell hai chiều, có thể đo cả lực kéo và lực nén khi tải được truyền đúng theo trục làm việc của cảm biến.

Tải danh định của CLK10000 là bao nhiêu?

Tải danh định của phiên bản CLK10000 là 10.000 kg. Khi thiết kế hệ thống thực tế cần xét thêm tải động, tải va đập và hệ số an toàn của cơ cấu.

CLK10000 được chế tạo từ vật liệu gì?

Cảm biến thuộc dòng CLK được chế tạo từ thép AISI 4340 mạ nickel, khác với dòng CL sử dụng thép không gỉ 17-4 PH.

Cấp bảo vệ của CLK10000 là bao nhiêu?

CLK10000 có cấp bảo vệ IP67. Cáp, hộp nối và thiết bị điện tử cân đi kèm cũng cần có phương án bảo vệ phù hợp với môi trường lắp đặt.

CLK10000 có thể kết nối trực tiếp với PLC không?

Tín hiệu nguyên bản của load cell là tín hiệu mV/V mức thấp. Nếu PLC không có module chuyên dụng cho strain gauge thì cần dùng weight transmitter hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu trước khi đưa về PLC.

REF./SENSE+ và REF./SENSE- dùng để làm gì?

Đây là các đường hồi tiếp điện áp của kết nối load cell sáu dây. Khi thiết bị đọc hỗ trợ, chúng giúp thiết bị theo dõi điện áp kích thích thực tế tại cảm biến và bù ảnh hưởng sụt áp trên cáp.

Tại sao phải hạn chế tải ngang và mô-men uốn khi lắp CLK10000?

Cảm biến được thiết kế để đo lực theo trục chính. Lực ngang, lệch tâm, xoắn hoặc mô-men uốn có thể tạo biến dạng ngoài mong muốn, làm tăng sai số và gây ứng suất bất lợi lên phần tử đo.

Dòng CLK10000 còn được Laumas sản xuất phổ biến không?

Dòng CLK hiện được Laumas xếp vào trạng thái end-of-series. Khi có nhu cầu đặt hàng, người mua nên kiểm tra tình trạng tồn kho hoặc phương án sản phẩm thay thế tương thích trước khi triển khai hệ thống mới.
