CLBT100 | Cảm biến (load cells) lực căng và nén Laumas CLBT100

1. CLBT100 | Cảm biến lực căng và nén Laumas CLBT100 – giới thiệu và nguồn gốc thương hiệu

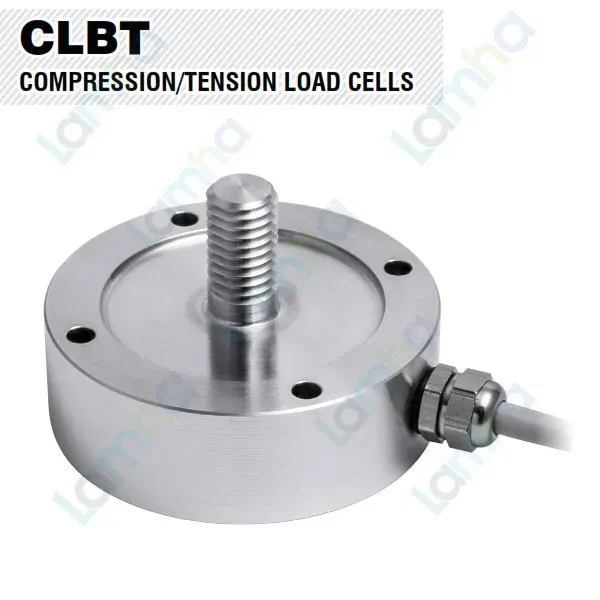

CLBT100 | Cảm biến lực căng và nén Laumas CLBT100 là load cell kéo/nén nhỏ gọn thuộc dòng CLBT của Laumas, được thiết kế cho máy thử, thiết bị kiểm tra và các hệ thống đo lực công nghiệp. Model CLBT100 có tải danh định 100 kg, thân bằng hợp kim nhôm và sử dụng phần tử strain gauge để biến đổi lực kéo hoặc lực nén thành tín hiệu điện tỷ lệ với tải.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân và định lượng công nghiệp từ năm 1984. Hãng phát triển đồng bộ load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và các giải pháp kết nối hệ thống cân với PLC, HMI và mạng tự động hóa.

Dòng CLBT gồm các cấp tải 50 kg, 100 kg và 500 kg. Trong đó các phiên bản 50–100 kg sử dụng hợp kim nhôm, còn phiên bản 500 kg sử dụng thép không gỉ 17-4 PH. Thiết kế nhỏ gọn của CLBT100 đặc biệt thích hợp cho máy thử lực và môi trường thử nghiệm cần đo tải theo hai chiều kéo và nén.

2. Ưu điểm và tính năng nổi bật của Laumas CLBT100

• Đo cả lực kéo và lực nén trong cùng một cảm biến khi cơ cấu truyền lực được bố trí đúng trục.
• Tải danh định 100 kg, phù hợp với máy thử và các hệ thống đo lực dải trung bình nhỏ.
• Thiết kế nhỏ gọn giúp dễ bố trí trong đồ gá, máy kiểm tra và thiết bị thí nghiệm.
• Thân bằng hợp kim nhôm Avional đối với cấp tải 100 kg.
• Sai số tổng hợp tối đa ±0,05%, phù hợp với các yêu cầu đo và kiểm tra lực công nghiệp.
• Cấp bảo vệ IP65 hỗ trợ sử dụng trong môi trường công nghiệp thông thường.
• Tín hiệu đầu ra 2 mV/V, tương thích với nhiều bộ hiển thị cân, weight transmitter và bộ số hóa load cell strain gauge.
• Kết nối 6 dây có REF./SENSE hỗ trợ thiết bị đọc bù ảnh hưởng của sụt áp trên đường cáp.
• Có phụ kiện đế dưới BINFCLBT để bổ sung cho cấu hình cơ khí kéo/nén hai chiều.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	100 kg
Kiểu tải đo	Kéo và nén
Vật liệu	Hợp kim nhôm Avional
Sai số tổng hợp	≤ ±0,05%
Cấp bảo vệ	IP65
Tín hiệu đầu ra danh định	2 mV/V ±10%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Độ lệch điểm zero	±1%
Điện trở cách điện	>5000 MΩ
Dải nhiệt độ bù	-20 °C đến +70 °C
Dải nhiệt độ làm việc	-30 °C đến +90 °C
Quá tải an toàn	150% tải toàn thang
Quá tải phá hủy	300% tải toàn thang
Cáp kết nối	Dài 5 m, đường kính 5 mm, 6 lõi × 0,088 mm²

3. Chức năng, nguyên lý hoạt động và ứng dụng của CLBT100

Kết nối CLBT100 với thiết bị điện tử cân

Load cell Laumas CLBT100 là cảm biến strain gauge thụ động, vì vậy không được cấp trực tiếp nguồn điện lưới. Cảm biến cần kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell có đầu vào tương thích với tín hiệu mV/V.

Bộ điện tử cân cấp điện áp excitation tới cầu Wheatstone bên trong cảm biến thông qua EXC+ và EXC-. Khi CLBT100 chịu lực kéo hoặc lực nén, tín hiệu vi sai được truyền từ load cell về thiết bị đọc qua SIG+ và SIG-.

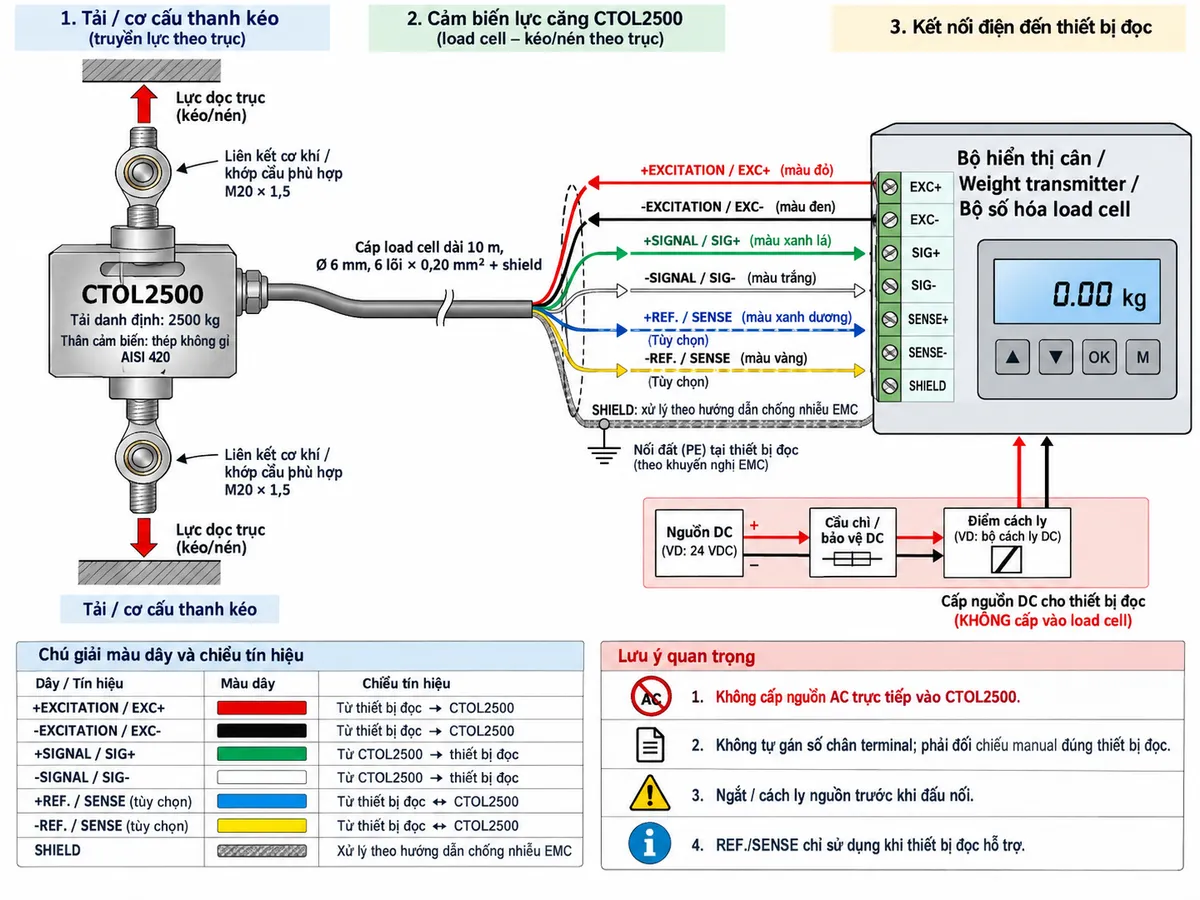

CLBT sử dụng cấu hình cáp 6 lõi. Theo dữ liệu kỹ thuật của dòng sản phẩm, +SIGNAL dùng dây xanh lá, -SIGNAL dùng dây trắng, +EXCITATION dùng dây đỏ, -EXCITATION dùng dây đen, +REF./SENSE dùng dây xanh dương và -REF./SENSE dùng dây nâu. Shield được bố trí riêng để hỗ trợ chống nhiễu.

REF./SENSE là các đường phản hồi điện áp excitation thực tế tại load cell. Khi bộ điện tử cân hỗ trợ kết nối 6 dây, chúng giúp thiết bị đọc bù ảnh hưởng của sụt áp trên cáp, từ đó duy trì độ ổn định của phép đo.

Shield cần được xử lý theo hướng dẫn EMC của thiết bị điện tử cân và hệ thống nối đất thực tế. Không nên tự suy đoán số chân terminal vì cách bố trí đầu nối phụ thuộc từng bộ hiển thị, transmitter hoặc bộ số hóa được sử dụng.

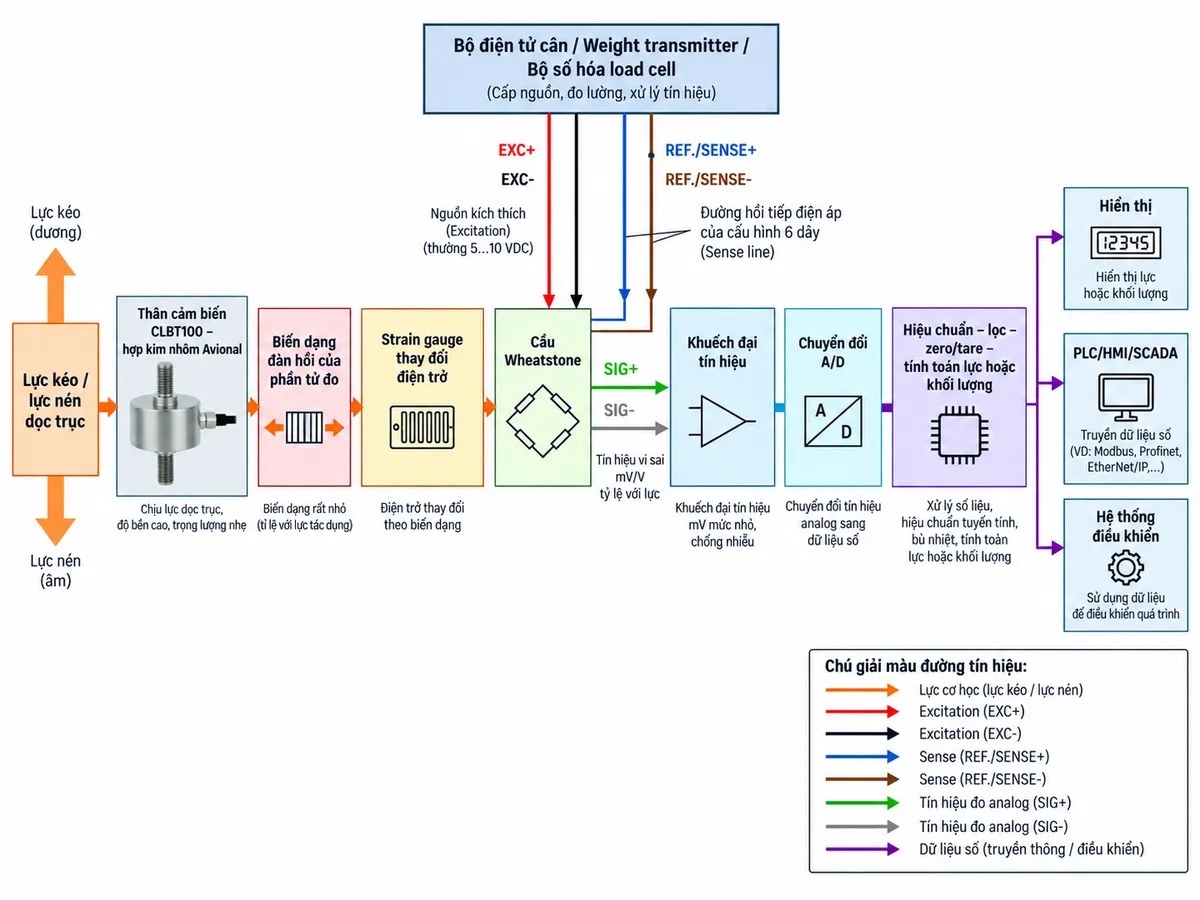

Nguyên lý hoạt động của CLBT100

Nguyên lý strain gauge của CLBT100 dựa trên sự biến dạng đàn hồi rất nhỏ của phần tử đo. Khi lực kéo hoặc lực nén tác động đúng theo trục cảm biến, phần tử đàn hồi bên trong thân load cell biến dạng tương ứng với tải.

Các strain gauge gắn tại vùng đo thay đổi điện trở khi phần tử đàn hồi biến dạng. Chúng được bố trí thành cầu Wheatstone để chuyển sự thay đổi điện trở thành một tín hiệu điện vi sai.

Bộ điện tử cân cấp điện áp excitation cho cầu Wheatstone. Khi tải thay đổi, trạng thái cân bằng của cầu thay đổi và tạo tín hiệu đầu ra mV/V tỷ lệ với lực đang tác động.

Tín hiệu analog mức thấp từ CLBT100 được thiết bị điện tử khuếch đại rồi đưa qua bộ chuyển đổi A/D. Sau khi số hóa, dữ liệu có thể được hiệu chuẩn, lọc nhiễu, zero, tare và quy đổi thành giá trị lực hoặc khối lượng.

Dữ liệu sau xử lý có thể hiển thị trực tiếp hoặc được truyền từ weight transmitter hay bộ số hóa tới PLC, HMI, SCADA và hệ thống điều khiển, tùy chức năng của thiết bị điện tử được lựa chọn.

Ứng dụng của CLBT100 trong công nghiệp

Với thiết kế nhỏ gọn và khả năng đo lực kéo/nén 100 kg, CLBT100 đặc biệt phù hợp cho máy thử lực, thiết bị kiểm tra cơ khí, đồ gá thử nghiệm, phòng thí nghiệm và các hệ thống sản xuất cần đo lực ở dải tải vừa và nhỏ.

Trong máy thử, CLBT100 có thể được lắp giữa cơ cấu truyền lực và mẫu kiểm tra để đo trực tiếp lực kéo hoặc lực nén. Tín hiệu sau xử lý có thể dùng để hiển thị đường tải, ghi nhận giá trị cực đại hoặc truyền sang hệ thống thu thập dữ liệu tùy cấu hình máy.

Trong dây chuyền tự động hóa, cảm biến có thể kết hợp với weight transmitter hoặc bộ số hóa để đưa giá trị lực vào PLC, phục vụ giám sát ngưỡng, cảnh báo quá tải hoặc điều khiển quá trình.

Lưu ý khi lắp đặt CLBT100

CLBT100 cần được lắp sao cho lực truyền theo đúng trục thiết kế. Tải ngang, lực lệch tâm và mô-men uốn có thể tạo ra biến dạng không mong muốn và ảnh hưởng tới độ chính xác của phép đo.

Đối với hệ thống sử dụng cả chiều kéo và chiều nén, cần thiết kế cơ cấu gá phù hợp. Laumas cung cấp đế dưới BINFCLBT như một phụ kiện bổ sung cho cấu hình hoạt động bidirectional tension/compression.

Cáp tín hiệu nên được bố trí tách khỏi cáp động lực, biến tần, động cơ, contactor và các nguồn nhiễu điện từ mạnh. Không tự ý thay đổi cách đấu dây sense hoặc shield nếu chưa đối chiếu hướng dẫn của thiết bị đọc.
