CLBT50 | Cảm biến (load cells) lực căng và nén Laumas CLBT50

1. CLBT50 | Cảm biến lực căng và nén Laumas CLBT50 – giới thiệu và nguồn gốc thương hiệu

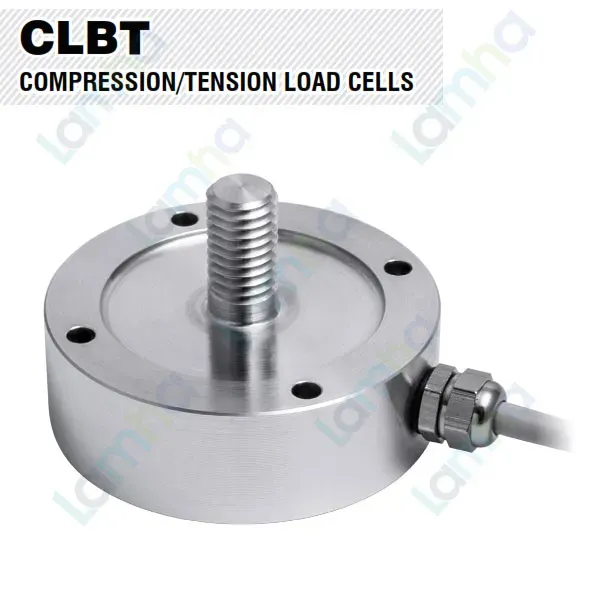

CLBT50 | Cảm biến lực căng và nén Laumas CLBT50 là load cell kéo/nén nhỏ gọn thuộc dòng CLBT của Laumas, được thiết kế cho các ứng dụng đo lực, máy thử và hệ thống kiểm tra tải. Model CLBT50 có tải danh định 50 kg, thân bằng hợp kim nhôm và sử dụng công nghệ strain gauge để chuyển đổi lực cơ học thành tín hiệu điện phục vụ đo lường.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984. Hãng phát triển load cell, bộ hiển thị trọng lượng, weight transmitter, bộ số hóa và nhiều thành phần phục vụ hệ thống cân, định lượng và tự động hóa.

Dòng CLBT được Laumas cung cấp với các cấp tải 50 kg, 100 kg và 500 kg. Trong đó CLBT50 và CLBT100 sử dụng hợp kim nhôm, còn biến thể 500 kg sử dụng thép không gỉ 17-4 PH. Với kích thước nhỏ gọn và khả năng làm việc theo nguyên lý kéo/nén, CLBT50 đặc biệt phù hợp cho máy thử lực và môi trường kiểm tra.

2. Ưu điểm và tính năng nổi bật của Laumas CLBT50

• Đo lực kéo và lực nén, phù hợp với các bài toán kiểm tra lực hai chiều khi cơ cấu lắp đặt được thiết kế đúng.
• Thiết kế nhỏ gọn, thuận tiện tích hợp vào máy thử, đồ gá và các cơ cấu đo lực có không gian hạn chế.
• Thân bằng hợp kim nhôm đối với cấp tải 50 kg, giúp giảm khối lượng của phần tử đo.
• Sai số tổng hợp tối đa ±0,05%, phù hợp cho các ứng dụng đo và kiểm tra lực công nghiệp.
• Cấp bảo vệ IP65 hỗ trợ sử dụng trong môi trường công nghiệp thông thường.
• Sử dụng phần tử strain gauge và cầu Wheatstone, tương thích với các bộ hiển thị cân, weight transmitter và bộ số hóa load cell phù hợp.
• Có phụ kiện đế dưới BINFCLBT được Laumas cung cấp để hoàn thiện cấu hình cơ khí cho hoạt động kéo/nén hai chiều.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	50 kg
Kiểu đo	Kéo và nén
Vật liệu	Hợp kim nhôm
Sai số tổng hợp	Tối đa ±0,05%
Cấp bảo vệ	IP65
Dải tải của dòng CLBT	50 kg, 100 kg, 500 kg
Phụ kiện cơ khí tùy chọn	Đế dưới BINFCLBT cho cấu hình kéo/nén hai chiều

3. Chức năng, nguyên lý hoạt động và ứng dụng của CLBT50

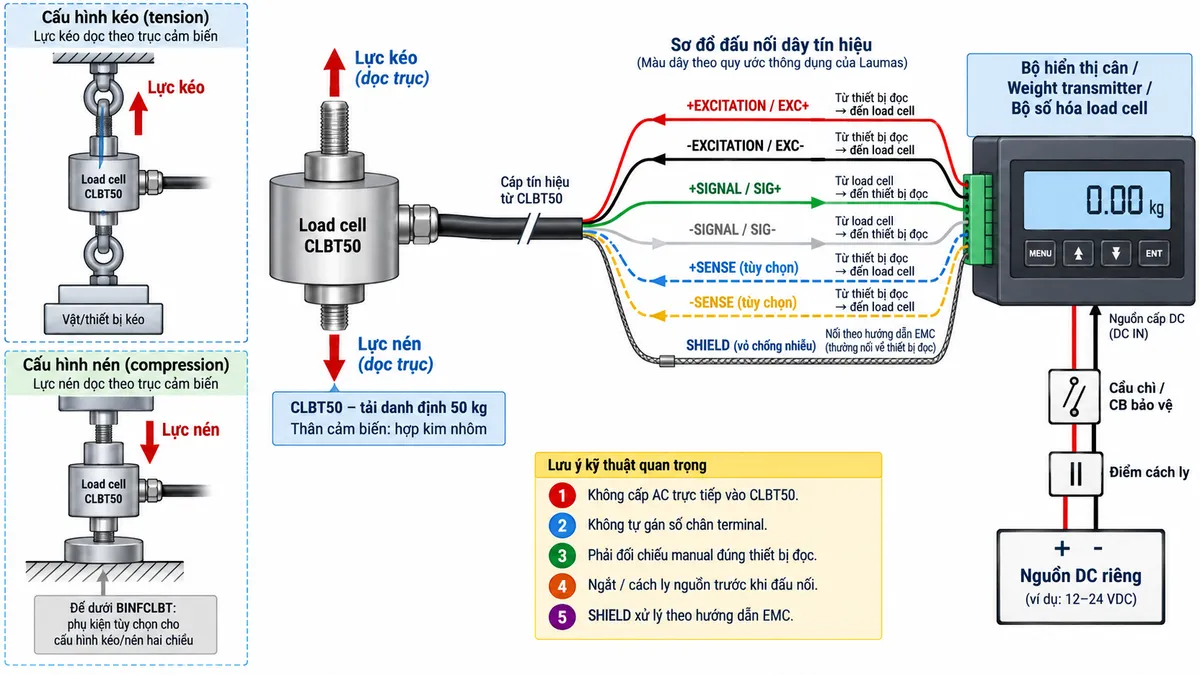

Kết nối CLBT50 với thiết bị điện tử cân

Load cell Laumas CLBT50 là cảm biến strain gauge thụ động, vì vậy cảm biến không được cấp nguồn điện lưới trực tiếp. CLBT50 cần được kết nối với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell có đầu vào phù hợp với cầu strain gauge.

Trong cấu hình analog điển hình, bộ điện tử cân cấp điện áp excitation tới cầu Wheatstone bên trong cảm biến qua EXC+ và EXC-. Tín hiệu vi sai được đưa từ load cell về thiết bị đọc qua SIG+ và SIG-. Nếu phiên bản cảm biến và thiết bị đọc hỗ trợ cấu hình sense, SENSE+ và SENSE- được sử dụng làm đường phản hồi điện áp để hỗ trợ bù sụt áp trên dây dẫn.

Shield của cáp tín hiệu cần được xử lý theo hướng dẫn EMC của bộ điện tử cân và hệ thống nối đất thực tế. Không nên tự suy đoán số chân terminal trên bộ hiển thị hoặc transmitter; kỹ thuật viên cần đối chiếu manual đúng model thiết bị đọc trước khi đấu nối.

Nguồn của thiết bị điện tử cân nên đi qua cầu chì, CB hoặc phần tử bảo vệ phù hợp và có điểm cách ly phục vụ bảo trì. Trước khi đấu dây cần ngắt và cách ly nguồn của thiết bị đọc.

Nguyên lý hoạt động của CLBT50

Nguyên lý strain gauge của CLBT50 dựa trên biến dạng đàn hồi rất nhỏ của phần tử đo. Khi lực kéo hoặc lực nén tác động đúng theo trục thiết kế, phần tử đàn hồi bên trong cảm biến biến dạng tương ứng với tải.

Các strain gauge được gắn tại vùng biến dạng sẽ thay đổi điện trở. Các phần tử này được bố trí thành cầu Wheatstone để chuyển sự thay đổi điện trở thành tín hiệu điện vi sai tỷ lệ với lực tác động.

Bộ điện tử cân cấp điện áp kích thích cho cầu Wheatstone và tiếp nhận tín hiệu đo. Do tín hiệu load cell có biên độ nhỏ, thiết bị đọc thực hiện khuếch đại tín hiệu, sau đó chuyển đổi A/D để tạo dữ liệu số.

Dữ liệu tiếp tục được xử lý qua các chức năng như hiệu chuẩn, lọc tín hiệu, zero, tare và tính toán giá trị lực hoặc khối lượng. Kết quả có thể hiển thị trực tiếp hoặc được truyền qua thiết bị điện tử cân tới PLC, HMI, SCADA và hệ thống điều khiển.

Ứng dụng của CLBT50

Với thiết kế nhỏ gọn và khả năng đo lực kéo/nén 50 kg, CLBT50 phù hợp cho máy thử lực, thiết bị kiểm tra cơ khí, đồ gá thử nghiệm, hệ thống đo lực trong phòng thí nghiệm và các máy công nghiệp cần giám sát tải ở dải nhỏ.

Trong máy thử, CLBT50 có thể được bố trí giữa cơ cấu tạo lực và mẫu thử để đo trực tiếp lực kéo hoặc lực nén. Tín hiệu từ cảm biến được thiết bị điện tử cân xử lý và có thể sử dụng để hiển thị, ghi dữ liệu hoặc truyền sang bộ điều khiển.

Trong hệ thống tự động hóa, CLBT50 có thể kết hợp với weight transmitter hoặc bộ số hóa để chuyển tín hiệu strain gauge thành tín hiệu hoặc dữ liệu phù hợp với PLC, giúp thực hiện giám sát lực, cảnh báo ngưỡng và điều khiển quá trình.

Lưu ý khi lắp đặt CLBT50

Để đạt kết quả đo ổn định, lực cần được truyền đúng theo trục đo của cảm biến. Cần hạn chế tải ngang, tải lệch tâm và mô-men uốn vì các thành phần lực này có thể làm thay đổi trạng thái biến dạng của phần tử đo.

Đối với ứng dụng kéo/nén hai chiều, cần sử dụng cơ cấu gá phù hợp; phụ kiện đế dưới BINFCLBT được Laumas cung cấp như một giải pháp bổ sung cho cấu hình bidirectional. Kích thước và phương án gá lắp phải được đối chiếu với bản vẽ kỹ thuật của đúng dòng CLBT trước khi gia công.

Cáp tín hiệu nên được bố trí tách khỏi cáp động lực, đầu ra biến tần, động cơ và các nguồn nhiễu điện từ mạnh. Shield và tiếp địa cần thực hiện theo hướng dẫn EMC của thiết bị đọc.

4. Cam kết và nơi mua CLBT50 chính hãng

Khi lựa chọn CLBT50 chính hãng, khách hàng nên xác định rõ dải lực cần đo, chiều tải kéo/nén, kiểu gá cơ khí và loại thiết bị điện tử cân sẽ kết nối. Việc lựa chọn đồng bộ giúp cảm biến hoạt động ổn định, dễ hiệu chuẩn và phù hợp với yêu cầu của máy thử hoặc hệ thống đo lực.

Khách hàng có nhu cầu mua cảm biến lực căng và nén Laumas CLBT50, bộ hiển thị cân, weight transmitter, bộ số hóa load cell hoặc phụ kiện cơ khí tương thích có thể liên hệ và đặt hàng chính hãng tại thietbicodien. thietbicodien hỗ trợ đối chiếu đúng model và tư vấn giải pháp phù hợp cho hệ thống đo lực, thử nghiệm và tự động hóa công nghiệp.

Câu hỏi thường gặp (FAQ)

CLBT50 đo được lực kéo hay lực nén?

CLBT50 thuộc dòng load cell kéo/nén CLBT và có thể sử dụng để đo cả hai chiều lực khi cơ cấu lắp đặt được thiết kế phù hợp.

Tải danh định của CLBT50 là bao nhiêu?

CLBT50 có tải danh định 50 kg, là cấp tải nhỏ nhất trong dòng CLBT gồm 50 kg, 100 kg và 500 kg.

CLBT50 được làm bằng vật liệu gì?

Phiên bản 50 kg sử dụng hợp kim nhôm. Biến thể 100 kg cũng dùng hợp kim nhôm, trong khi biến thể 500 kg sử dụng thép không gỉ 17-4 PH.

Cấp bảo vệ của CLBT50 là bao nhiêu?

Dòng CLBT được Laumas công bố với cấp bảo vệ IP65.

CLBT50 phù hợp với ứng dụng nào?

CLBT50 đặc biệt phù hợp với máy thử lực, môi trường thử nghiệm, đồ gá kiểm tra và những hệ thống cần đo lực kéo hoặc lực nén ở dải tải nhỏ.

Có thể kết nối CLBT50 trực tiếp với PLC không?

PLC thông thường không đọc trực tiếp tín hiệu cầu strain gauge. Hệ thống thường cần weight transmitter hoặc bộ số hóa load cell để khuếch đại, chuyển đổi và đưa giá trị đo sang dạng phù hợp với PLC.

CLBT50 có cần phụ kiện khi đo kéo và nén hai chiều không?

Laumas cung cấp phụ kiện đế dưới BINFCLBT như một tùy chọn bổ sung cho cấu hình cơ khí kéo/nén hai chiều. Phương án lắp cụ thể cần đối chiếu bản vẽ và hướng dẫn lắp đặt của dòng CLBT.

Có được cấp nguồn AC trực tiếp vào CLBT50 không?

Không. CLBT50 là load cell strain gauge thụ động và phải nhận điện áp kích thích từ thiết bị điện tử cân tương thích. Không được đưa nguồn điện lưới AC trực tiếp vào các dây cảm biến.
