CL60000 | Cảm biến (load cells) lực căng và nén Laumas CL60000

1. Giới thiệu CL60000 | Cảm biến lực căng và nén Laumas CL60000

CL60000 | Cảm biến lực căng và nén Laumas CL60000 là load cell công nghiệp hai chiều thuộc dòng CL, được thiết kế để đo cả lực kéo và lực nén. Với tải danh định 60.000 kg, model CL60000 phù hợp cho máy thử tải, hệ thống đo lực kết cấu, cơ cấu kéo ép và các ứng dụng công nghiệp tải trọng lớn.

Laumas là thương hiệu Italia hoạt động trong lĩnh vực cân công nghiệp từ năm 1984, chuyên thiết kế load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và các thành phần phục vụ hệ thống cân tự động. Dòng CL được chế tạo theo định hướng tiêu chuẩn OIML R60 và có nhiều dải tải từ 500 kg đến 200.000 kg.

CL60000 sử dụng phần tử đàn hồi bằng thép không gỉ 17-4 PH và hệ strain gauge dạng cầu Wheatstone. Khi được kết hợp với thiết bị điện tử cân phù hợp, cảm biến chuyển lực cơ học thành tín hiệu điện mức thấp để hiển thị, ghi nhận hoặc truyền tới hệ thống điều khiển.

2. Ưu điểm và tính năng nổi bật của Laumas CL60000

Load cell kéo nén CL60000 cho phép đo hai chiều trên cùng một cảm biến, giúp đơn giản hóa hệ thống cơ khí trong các ứng dụng vừa có lực kéo vừa có lực nén. Kết cấu tải lớn và tín hiệu strain gauge tiêu chuẩn cũng giúp sản phẩm thuận tiện khi tích hợp với các thiết bị cân công nghiệp.

• Đo lực kéo và lực nén hai chiều, phù hợp với hệ thống thử tải và kiểm soát lực.
• Phần tử đo bằng thép không gỉ 17-4 PH, hướng tới độ bền cơ học trong môi trường công nghiệp.
• Cấp bảo vệ IP68 cho phiên bản tải 60.000 kg.
• Tín hiệu đầu ra mV/V phù hợp với bộ hiển thị cân, weight transmitter và bộ số hóa load cell chuyên dụng.
• Kết nối sáu dây hỗ trợ các đường kích thích, tín hiệu đo và hồi tiếp điện áp REF./SENSE.
• Có tùy chọn hai cầu Wheatstone strain gauge độc lập với hai cáp đầu ra cho hệ thống yêu cầu cấu hình dự phòng an toàn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	60.000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,05%
Cấp bảo vệ	IP68
Tín hiệu đầu ra danh định	2 mV/V ±0,3%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Ren liên kết	M48 x 3
Cáp tín hiệu	Dài 5 m, đường kính 5 mm, 6 lõi x 0,14 mm² cùng shield
Khối lượng tịnh	5,4 kg

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CL60000

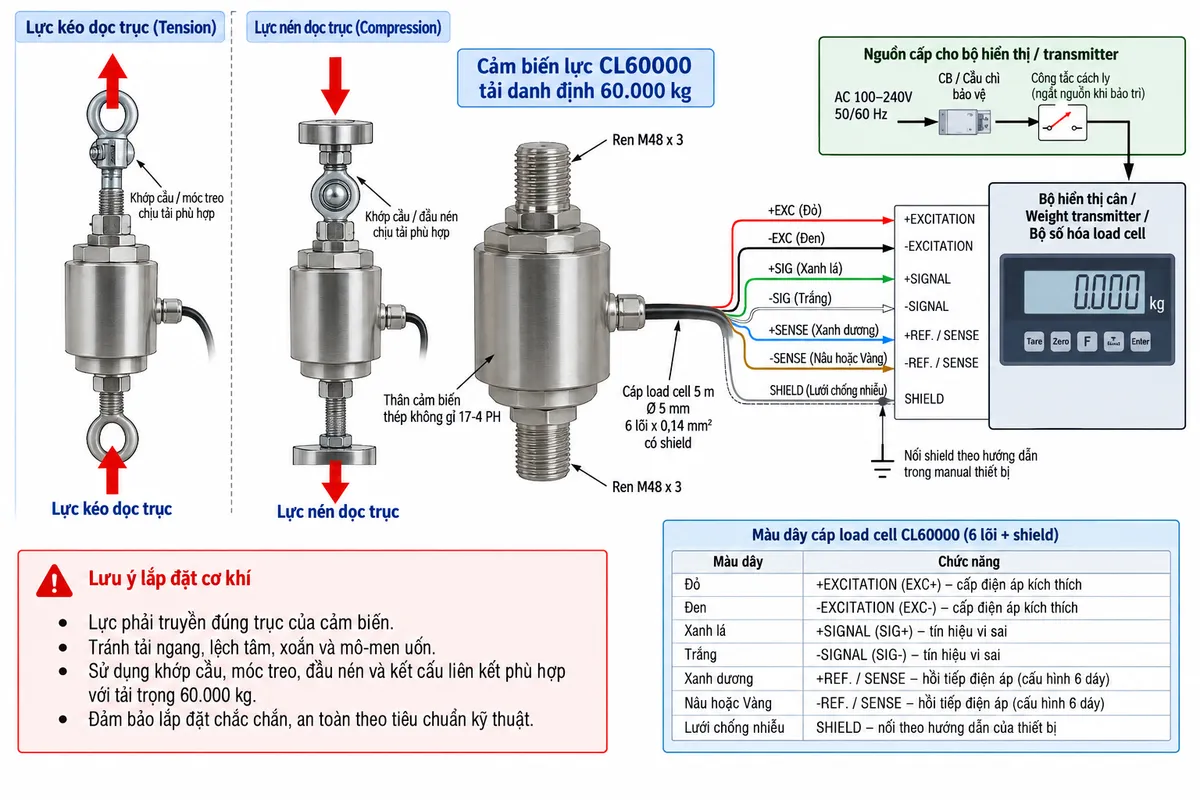

Kết nối CL60000 với thiết bị điện tử cân

Cảm biến lực Laumas CL60000 là load cell strain gauge thụ động. Bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cấp điện áp kích thích tới cầu đo qua EXC+ và EXC-, sau đó nhận tín hiệu vi sai từ cảm biến qua SIG+ và SIG-.

Trong cấu hình sáu dây, REF./SENSE+ và REF./SENSE- đóng vai trò hồi tiếp điện áp kích thích thực tế về thiết bị điện tử cân khi thiết bị đó hỗ trợ chức năng sense. Cấu hình này giúp hệ thống xử lý ảnh hưởng của sụt áp trên đường cáp. Shield được dùng để hỗ trợ chống nhiễu và cần được đấu theo hướng dẫn của thiết bị đọc.

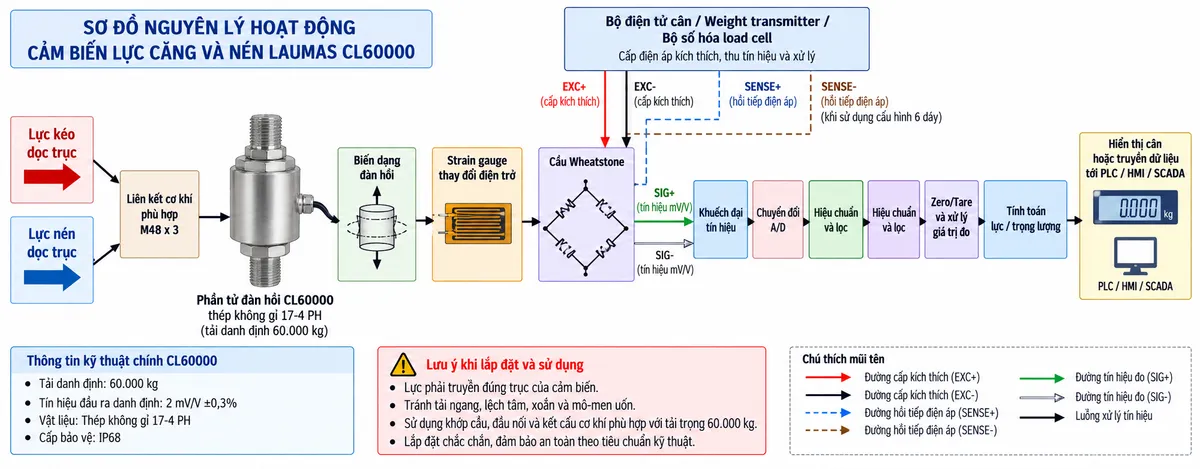

Nguyên lý hoạt động

Khi lực kéo hoặc lực nén được truyền đúng trục vào CL60000, phần tử đàn hồi bằng thép không gỉ chịu một biến dạng cơ học rất nhỏ. Các strain gauge gắn trên phần tử đo thay đổi điện trở tương ứng với mức biến dạng này.

Các strain gauge tạo thành cầu Wheatstone. Khi cầu được cấp điện áp kích thích, sự thay đổi điện trở do tải làm cầu mất trạng thái cân bằng và tạo ra tín hiệu vi sai dạng mV/V. Giá trị tín hiệu thay đổi tương ứng với lực tác động lên cảm biến.

Tín hiệu SIG+/SIG- được đưa tới bộ điện tử cân để khuếch đại, chuyển đổi A/D, hiệu chuẩn và lọc. Sau quá trình xử lý, thiết bị có thể tính toán giá trị lực hoặc trọng lượng, thực hiện zero/tare và cung cấp dữ liệu cho màn hình, PLC, HMI hoặc SCADA tùy cấu hình hệ thống.

Ứng dụng điển hình

Với khả năng đo kéo và nén tải 60.000 kg, CL60000 phù hợp với máy thử kéo nén tải lớn, thiết bị kiểm tra kết cấu, hệ thống thử tải, cơ cấu kéo ép, máy móc công nghiệp nặng và các bài toán cần giám sát lực theo hai chiều.

Khi kết hợp với weight transmitter hoặc bộ số hóa tương thích, tín hiệu từ CL60000 có thể được đưa vào hệ thống tự động hóa để giám sát lực theo thời gian thực, đặt ngưỡng cảnh báo, ghi dữ liệu hoặc phục vụ điều khiển quá trình.

Đối với tải trọng lớn, kết cấu gá lắp có ảnh hưởng trực tiếp đến chất lượng phép đo. Khớp cầu, thanh truyền và các chi tiết chịu lực phải được tính toán phù hợp để tải truyền dọc trục qua cảm biến, đồng thời hạn chế các thành phần lực ngoài ý muốn.

4. Cam kết và nơi mua Laumas CL60000 chính hãng

Khi lựa chọn Laumas CL60000 chính hãng, cần xem xét đồng bộ tải làm việc, tải động, hệ số an toàn, kết cấu gá lắp, thiết bị xử lý tín hiệu và điều kiện môi trường. Đối với hệ thống tải lớn, việc thiết kế đúng cơ khí và lựa chọn thiết bị điện tử tương thích đặc biệt quan trọng để bảo đảm độ ổn định của phép đo.

Khách hàng cần mua CL60000, nhận báo giá hoặc tư vấn lựa chọn load cell, bộ hiển thị, weight transmitter và thiết bị số hóa phù hợp có thể liên hệ trực tiếp thietbicodien để được hỗ trợ sản phẩm Laumas chính hãng, đúng model và phù hợp với yêu cầu kỹ thuật thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CL60000 đo lực kéo hay lực nén?

CL60000 là load cell hai chiều, được thiết kế để đo cả lực kéo và lực nén khi tải truyền đúng theo trục chính của cảm biến.

Tải danh định của CL60000 là bao nhiêu?

CL60000 có tải danh định 60.000 kg. Khi thiết kế hệ thống cần tính thêm tải động, tải va đập và hệ số an toàn của toàn bộ cơ cấu thay vì chỉ dựa vào tải tĩnh danh định.

CL60000 có cấp bảo vệ nào?

Phiên bản CL60000 thuộc nhóm tải từ 500 đến 60.000 kg của dòng CL và có cấp bảo vệ IP68. Cách bảo vệ đầu cáp và các thiết bị điện tử đi kèm vẫn phải phù hợp với điều kiện lắp đặt thực tế.

CL60000 có thể kết nối trực tiếp với PLC không?

CL60000 tạo tín hiệu strain gauge dạng mV/V. Nếu PLC không có module chuyên dụng cho load cell thì cần sử dụng weight transmitter hoặc bộ số hóa load cell để khuếch đại và chuyển đổi tín hiệu trước khi đưa dữ liệu tới PLC.

REF./SENSE+ và REF./SENSE- dùng để làm gì?

Đây là các đường hồi tiếp điện áp trong kết nối sáu dây. Khi bộ điện tử cân hỗ trợ, các đường sense cho phép thiết bị theo dõi điện áp kích thích thực tế tại cầu đo và bù ảnh hưởng của sụt áp trên cáp.

Tại sao CL60000 phải được lắp đúng trục?

Phần tử đàn hồi được thiết kế để nhận tải theo trục chính. Lực ngang, lệch tâm, xoắn hoặc mô-men uốn có thể tạo biến dạng ngoài mong muốn, làm tăng sai số và gây ứng suất bất lợi lên load cell.

CL60000 phù hợp với ứng dụng nào?

Sản phẩm phù hợp với hệ thống đo lực tải lớn, máy thử kéo nén, thử tải kết cấu, cơ cấu kéo ép, thiết bị công nghiệp nặng và các hệ thống tự động hóa cần giám sát lực hai chiều.

Cần lưu ý gì khi chọn phụ kiện cơ khí cho CL60000?

Các khớp cầu, thanh truyền, bu lông và kết cấu gá phải có khả năng chịu tải phù hợp với ứng dụng và được bố trí để lực đi qua đúng trục cảm biến. Cần hạn chế khe hở, lệch tâm và các cơ cấu có thể truyền mô-men uốn vào phần tử đo.
