CL30000 | Cảm biến (load cells) lực căng và nén Laumas CL30000

1. Giới thiệu CL30000 | Cảm biến lực căng và nén Laumas CL30000

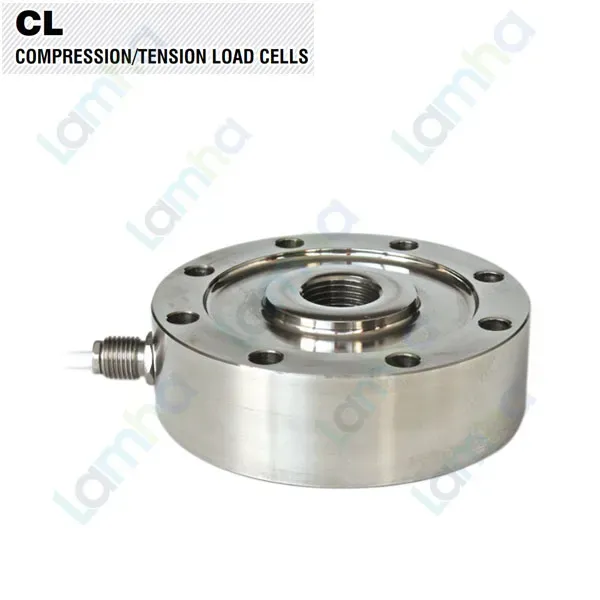

CL30000 | Cảm biến lực căng và nén Laumas CL30000 là load cell hai chiều thuộc dòng CL, được thiết kế để đo cả lực kéo và lực nén trong các hệ thống cân, kiểm tra lực và giám sát tải trọng công nghiệp. Phiên bản CL30000 có tải trọng danh định 30.000 kg, sử dụng phần tử đàn hồi bằng thép không gỉ 17-4 PH và tạo tín hiệu điện mV/V thông qua hệ strain gauge.

Laumas là thương hiệu Italia chuyên phát triển các thành phần cho hệ thống cân công nghiệp như load cell, bộ hiển thị cân, weight transmitter và bộ số hóa tín hiệu. Laumas hoạt động trong lĩnh vực cân công nghiệp từ năm 1984 và cung cấp các dòng cảm biến tải cho nhiều ứng dụng từ máy móc sản xuất đến hệ thống đo lực tải lớn.

Dòng CL bao phủ nhiều mức tải từ 500 kg đến 200.000 kg. Trong đó, CL30000 thuộc nhóm tải lớn nhưng vẫn sử dụng cấu trúc load cell kéo và nén hai chiều, phù hợp khi hệ thống cần đo lực theo cả hai hướng trên cùng một phần tử đo.

2. Ưu điểm và tính năng nổi bật của Laumas CL30000

• Đo lực kéo và lực nén trên cùng một cảm biến, thuận tiện cho các cơ cấu tải hai chiều.
• Thân cảm biến bằng thép không gỉ 17-4 PH, phù hợp với môi trường công nghiệp và các ứng dụng tải trọng lớn.
• Cấp bảo vệ cao giúp cảm biến thích hợp với môi trường có bụi và độ ẩm khi được lắp đặt đúng kỹ thuật.
• Sử dụng nguyên lý strain gauge cầu Wheatstone, cung cấp tín hiệu mV/V để kết nối với thiết bị điện tử cân chuyên dụng.
• Dải tải danh định lớn, phù hợp cho đo lực công nghiệp 30.000 kg, thử tải kết cấu và giám sát lực trên máy móc hạng nặng.
• Có thể kết hợp với bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell để đưa dữ liệu tới PLC, HMI hoặc hệ thống giám sát.
• Laumas cung cấp tùy chọn hai cầu Wheatstone strain gauge độc lập với hai cáp đầu ra cho các ứng dụng cần cấu trúc đo dự phòng.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải trọng danh định	30.000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	Tối đa ±0,05% toàn thang
Độ nhạy danh định	2 mV/V ±0,3%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Điện trở cách điện	>5000 MΩ
Điện áp cấp tối đa không gây hư hỏng	15 V
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Độ võng tại tải danh định	0,3 mm
Cấp bảo vệ	IP68
Ren liên kết	M48 x 3
Cáp kết nối	Dài 5 m, đường kính 5 mm, 6 lõi x 0,14 mm², có shield

3. Chức năng, nguyên lý hoạt động và ứng dụng của CL30000

Chức năng đo lực và kết nối điện

Laumas CL30000 nhận lực kéo hoặc lực nén thông qua các liên kết cơ khí ở hai phía cảm biến. Phần tử đo cần được bố trí sao cho tải tác động gần trùng với trục làm việc; tải ngang, lệch tâm, xoắn và mô-men uốn cần được hạn chế để giảm sai số và bảo vệ phần tử đàn hồi.

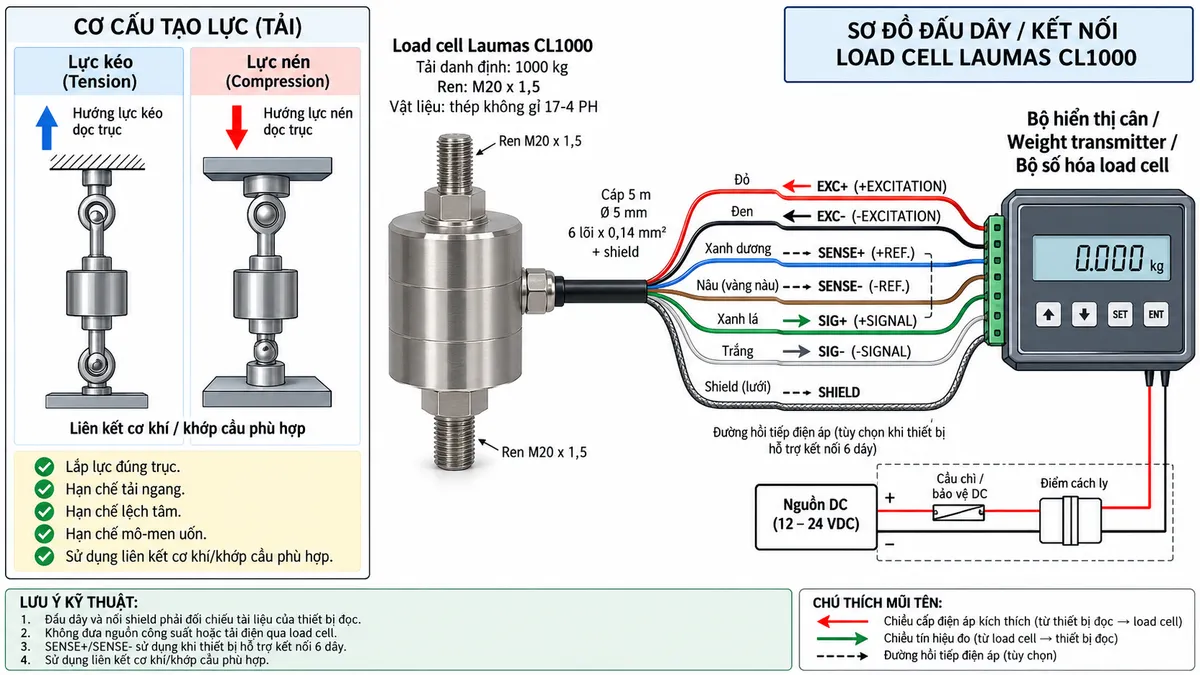

Về điện, load cell không tạo ra một tín hiệu điện áp công nghiệp độc lập. Bộ hiển thị cân hoặc weight transmitter cấp điện áp kích thích cho cầu đo qua EXC+ và EXC-, sau đó nhận lại tín hiệu vi sai từ SIG+ và SIG-. Với kết nối sáu dây, các đường REF./SENSE hỗ trợ thiết bị điện tử cân theo dõi điện áp kích thích thực tế tại cảm biến và bù ảnh hưởng của sụt áp trên cáp.

Cáp của dòng CL gồm các đường tín hiệu và kích thích với quy ước chức năng: +SIGNAL màu xanh lá, -SIGNAL màu trắng, +EXCITATION màu đỏ, -EXCITATION màu đen, +REF./SENSE màu xanh dương, -REF./SENSE màu nâu hoặc vàng cùng shield chống nhiễu. Terminal cụ thể ở phía bộ hiển thị hoặc transmitter phải được đấu theo manual của chính thiết bị sử dụng.

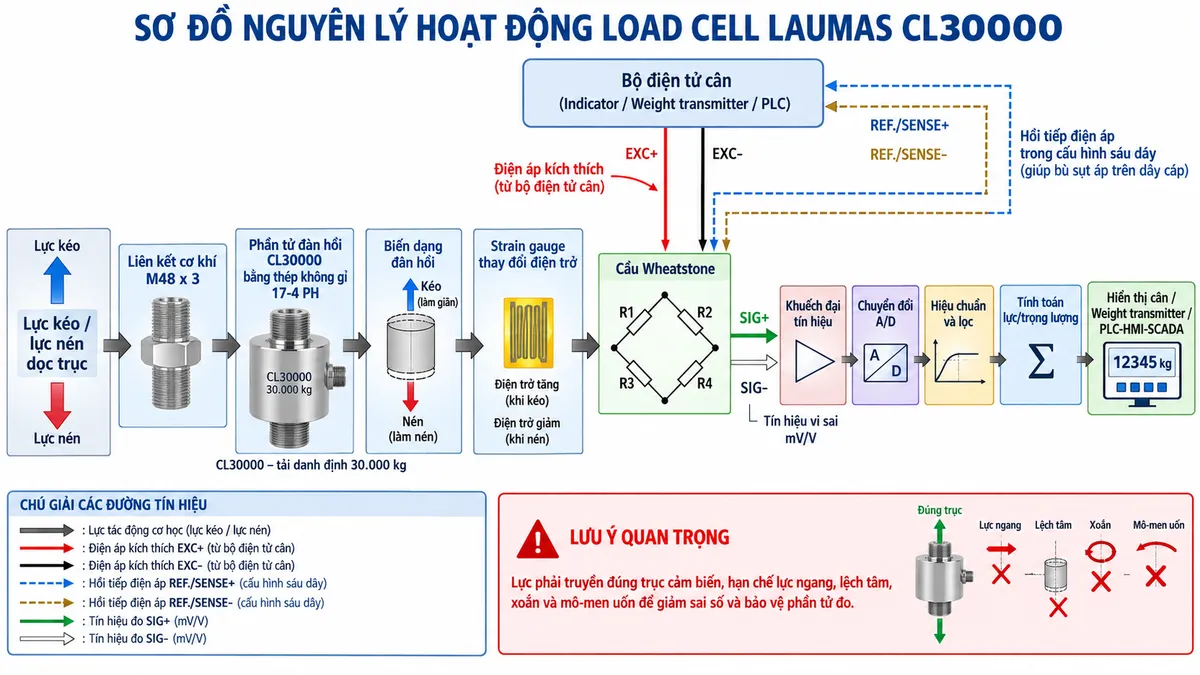

Nguyên lý hoạt động của CL30000

Bên trong cảm biến, các strain gauge được liên kết với phần tử đàn hồi. Khi CL30000 chịu lực kéo hoặc nén, thân cảm biến biến dạng rất nhỏ trong miền đàn hồi. Biến dạng này làm điện trở của các strain gauge thay đổi tương ứng.

Các strain gauge được mắc thành cầu Wheatstone. Khi bộ điện tử cân cấp điện áp kích thích, sự thay đổi điện trở làm cầu mất cân bằng và tạo ra tín hiệu vi sai mV/V. Biên độ tín hiệu thay đổi tỷ lệ với lực tác động lên cảm biến.

Tín hiệu mV/V sau đó được bộ hiển thị, transmitter hoặc bộ số hóa khuếch đại và chuyển đổi A/D. Sau quá trình hiệu chuẩn, lọc và xử lý, hệ thống tính ra giá trị lực hoặc trọng lượng để hiển thị, giám sát giới hạn tải hoặc truyền dữ liệu đến hệ thống tự động hóa.

Ứng dụng tiêu biểu

Với tải danh định lớn và khả năng đo hai chiều, load cell CL30000 30.000 kg phù hợp cho máy thử kéo – nén công suất lớn, hệ thống thử tải kết cấu, thiết bị kiểm tra lực, cơ cấu căng kéo, máy công nghiệp nặng và các hệ thống cần giám sát lực theo thời gian thực.

CL30000 cũng có thể được tích hợp vào hệ thống tự động hóa thông qua weight transmitter hoặc bộ số hóa load cell. Dữ liệu sau xử lý có thể phục vụ hiển thị tại chỗ, cảnh báo quá tải, ghi dữ liệu hoặc truyền tới PLC, HMI và SCADA tùy thiết bị điện tử được lựa chọn.

Lưu ý khi lắp đặt

• Thiết kế cơ cấu gá để lực kéo hoặc nén truyền theo đúng trục làm việc của cảm biến.
• Hạn chế lực ngang, lệch tâm, xoắn và mô-men uốn tác động lên load cell.
• Tính đến tải động, va đập và hệ số an toàn khi lựa chọn cảm biến cho máy thực tế.
• Bố trí cáp load cell cách xa dây động lực, biến tần và các nguồn gây nhiễu điện từ mạnh.
• Đấu EXC, SIG, REF./SENSE và shield theo đúng tài liệu của cảm biến và thiết bị điện tử cân.

4. Cam kết và nơi mua Laumas CL30000

Khi lựa chọn cảm biến lực Laumas CL30000 chính hãng, cần xác định đồng thời tải trọng làm việc, dạng tải kéo hoặc nén, kết cấu gá, tải động và bộ điện tử xử lý tín hiệu. Với hệ thống tải lớn, việc lắp đúng trục và lựa chọn liên kết cơ khí phù hợp có ảnh hưởng trực tiếp đến độ ổn định của phép đo cũng như độ bền của cảm biến.

Khách hàng cần mua CL30000, lựa chọn bộ hiển thị cân, weight transmitter hoặc tư vấn giải pháp đo lực công nghiệp có thể đặt mua hàng chính hãng tại thietbicodien. Chúng tôi hướng tới cung cấp đúng model, đúng cấu hình và hỗ trợ lựa chọn thiết bị phù hợp với yêu cầu kỹ thuật của từng hệ thống.

Câu hỏi thường gặp (FAQ)

Laumas CL30000 có tải trọng danh định bao nhiêu?

CL30000 có tải trọng danh định 30.000 kg. Khi ứng dụng thực tế cần tính thêm tải động, va đập và hệ số an toàn thay vì chỉ căn cứ vào tải tĩnh lớn nhất.

CL30000 đo lực kéo hay lực nén?

CL30000 là load cell kéo và nén hai chiều, vì vậy có thể đo cả hai hướng lực khi được lắp đặt bằng cơ cấu cơ khí phù hợp và tải truyền đúng trục cảm biến.

CL30000 sử dụng vật liệu gì?

Phần tử cảm biến được chế tạo bằng thép không gỉ 17-4 PH, phù hợp với yêu cầu độ bền cơ học cao của các ứng dụng đo lực công nghiệp tải lớn.

Tín hiệu của CL30000 có thể đưa trực tiếp vào PLC không?

Tín hiệu nguyên bản của load cell là tín hiệu mV/V có biên độ nhỏ. Thông thường cần weight transmitter, bộ khuếch đại hoặc bộ số hóa load cell để cấp excitation, khuếch đại, chuyển đổi và đưa dữ liệu về PLC ở dạng phù hợp.

REF./SENSE+ và REF./SENSE- trên CL30000 có chức năng gì?

Đây là các đường hồi tiếp điện áp trong hệ thống load cell sáu dây. Thiết bị điện tử cân tương thích sử dụng chúng để theo dõi điện áp kích thích tại cảm biến và hỗ trợ bù sụt áp trên cáp.

CL30000 có phù hợp với môi trường công nghiệp không?

Có. Phiên bản 30.000 kg thuộc nhóm CL có cấp bảo vệ IP68 và thân thép không gỉ, phù hợp với nhiều môi trường công nghiệp khi việc lắp đặt, đi cáp và bảo vệ cơ khí được thực hiện đúng yêu cầu.

Cần chú ý điều gì khi lắp CL30000 tải 30 tấn?

Điểm quan trọng nhất là truyền lực đúng trục, hạn chế thành phần lực ngang và mô-men uốn, đồng thời tránh quá tải và va đập ngoài dự kiến. Cơ cấu liên kết, kết cấu đỡ và hệ số an toàn của toàn bộ hệ thống cần được tính toán phù hợp với mức tải lớn.
