CL200000 | Cảm biến (load cells) lực căng và nén Laumas CL200000

1. Giới thiệu CL200000 | Cảm biến lực căng và nén Laumas CL200000

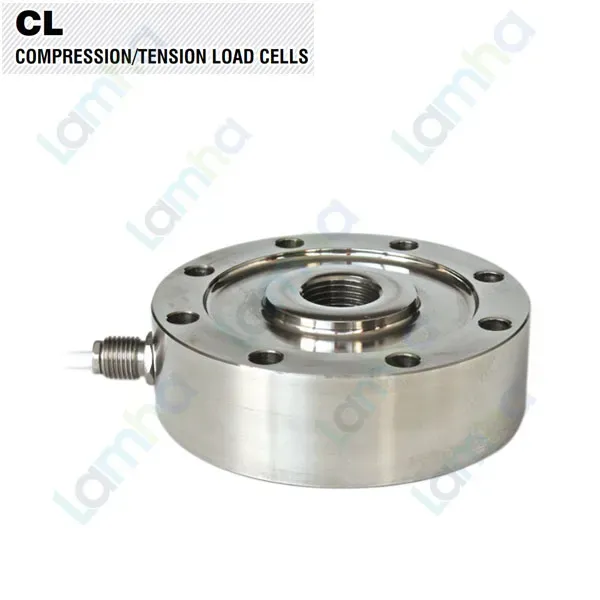

CL200000 | Cảm biến lực căng và nén Laumas CL200000 là load cell công nghiệp tải lớn thuộc dòng CL, được thiết kế để đo lực theo cả hai chiều kéo và nén. Phiên bản CL200000 có tải danh định 200.000 kg, phù hợp với các hệ thống thử tải, đo lực kết cấu, máy công nghiệp tải trọng rất lớn và những ứng dụng cần giám sát lực hai chiều.

Laumas là thương hiệu Italia chuyên về công nghệ cân công nghiệp từ năm 1984, phát triển load cell, bộ hiển thị cân, weight transmitter, bộ số hóa và các thành phần dành cho hệ thống cân tự động. Dòng CL sử dụng nguyên lý strain gauge và được Laumas cung cấp với nhiều dải tải từ mức trung bình đến 200.000 kg.

Đối với phiên bản tải lớn này, kết cấu bằng thép không gỉ 17-4 PH, khả năng đo kéo và nén hai chiều cùng tín hiệu mV/V giúp cảm biến thích hợp để tích hợp vào hệ thống điện tử cân chuyên dụng, bộ truyền trọng lượng và hệ thống điều khiển công nghiệp.

2. Ưu điểm và tính năng nổi bật của Laumas CL200000

Load cell kéo nén CL200000 nổi bật ở khả năng đo tải rất lớn trong cả hai hướng tác động. Đây là lựa chọn phù hợp khi một cơ cấu máy cần theo dõi đồng thời lực kéo và lực nén mà không phải bố trí hai loại cảm biến riêng biệt.

• Đo lực kéo và lực nén hai chiều, phù hợp cho máy thử tải và cơ cấu công nghiệp tải trọng lớn.
• Kết cấu cảm biến bằng thép không gỉ 17-4 PH, hướng tới độ bền cơ học và khả năng làm việc lâu dài trong môi trường công nghiệp.
• Cấp bảo vệ IP67 cho nhóm tải lớn từ 100.000 đến 200.000 kg của dòng CL.
• Sử dụng cầu đo strain gauge với tín hiệu đầu ra dạng mV/V, tương thích với nhiều bộ điện tử cân chuyên dụng.
• Có thể đặt tùy chọn hai cầu Wheatstone strain gauge độc lập với hai cáp đầu ra cho hệ thống cần cấu hình dự phòng an toàn.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Tải danh định	200.000 kg
Kiểu đo	Kéo và nén hai chiều
Vật liệu	Thép không gỉ 17-4 PH
Sai số tổng hợp	≤ ±0,05%
Cấp bảo vệ	IP67
Tín hiệu đầu ra danh định	2 mV/V ±0,3%
Điện trở đầu vào	700 Ω ±20 Ω
Điện trở đầu ra	700 Ω ±5 Ω
Dải nhiệt độ bù	-10 °C đến +50 °C
Dải nhiệt độ làm việc	-20 °C đến +70 °C
Quá tải an toàn	150% toàn thang
Quá tải phá hủy	300% toàn thang
Điện áp kích thích tối đa không gây hư hỏng	15 V
Ren liên kết	M90 x 6
Cáp tín hiệu	Dài 5 m, đường kính 5 mm, 6 lõi x 0,14 mm² cùng shield

3. Chức năng, nguyên lý hoạt động và ứng dụng của Laumas CL200000

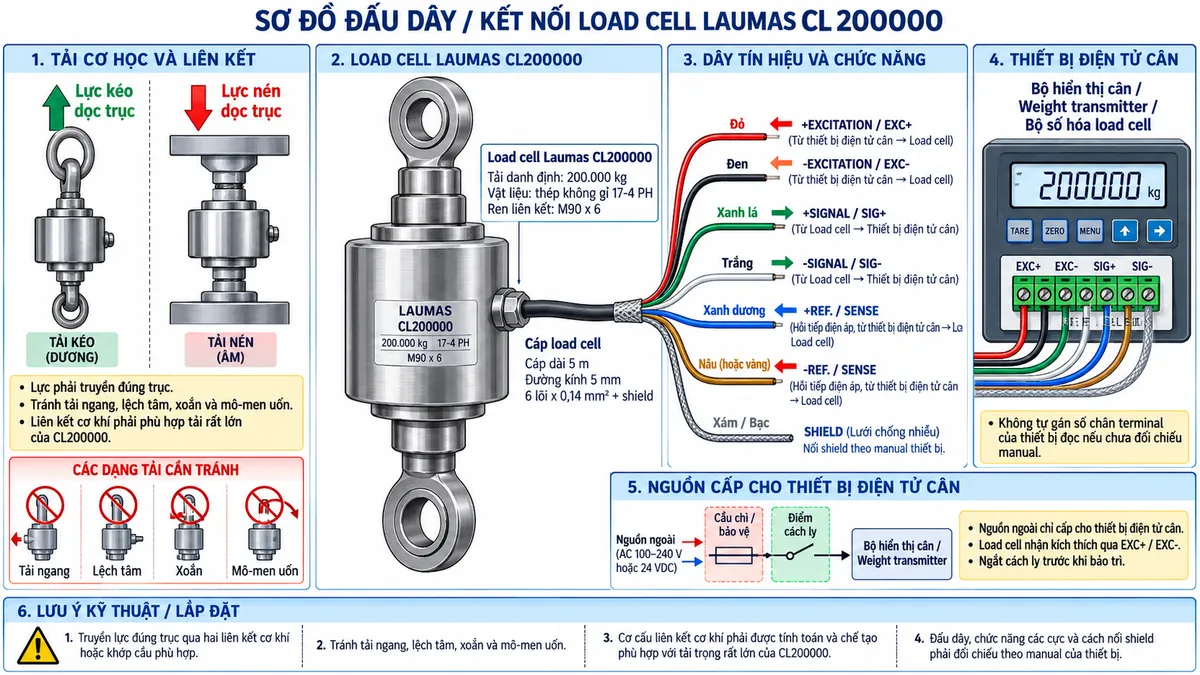

Kết nối CL200000 với thiết bị điện tử cân

Cảm biến lực Laumas CL200000 là load cell strain gauge thụ động. Cảm biến không nhận nguồn công suất trực tiếp mà được bộ hiển thị cân, weight transmitter hoặc bộ số hóa load cell cấp điện áp kích thích cho cầu đo. Tín hiệu điện mức thấp sinh ra từ cảm biến sau đó được đưa trở lại thiết bị điện tử để khuếch đại, chuyển đổi và tính toán lực hoặc trọng lượng.

Trong cấu hình sáu dây, EXC+ và EXC- cung cấp điện áp kích thích; SIG+ và SIG- mang tín hiệu vi sai mV/V; các đường REF./SENSE+ và REF./SENSE- hồi tiếp điện áp tại cảm biến về thiết bị đọc. Shield được sử dụng để hỗ trợ chống nhiễu và phải được nối theo hướng dẫn của thiết bị điện tử cân đang sử dụng.

Nguyên lý hoạt động

Khi lực kéo hoặc lực nén được truyền đúng trục vào load cell CL200000, phần tử đàn hồi bên trong cảm biến biến dạng một lượng rất nhỏ và có kiểm soát. Các strain gauge gắn trên phần tử đàn hồi thay đổi điện trở theo mức biến dạng này.

Các strain gauge được bố trí thành cầu Wheatstone. Khi chưa có tải và hệ thống ở trạng thái cân bằng, tín hiệu vi sai gần mức zero sau quá trình hiệu chuẩn. Khi tải tác động, trạng thái cân bằng của cầu thay đổi và tạo ra tín hiệu điện tỷ lệ với biến dạng, từ đó phản ánh lực tác dụng lên cảm biến.

Tín hiệu mV/V được đưa đến bộ điện tử cân để khuếch đại và chuyển đổi A/D. Thiết bị xử lý tiếp tục thực hiện hiệu chuẩn, lọc, zero hoặc tare tùy chức năng, sau đó chuyển đổi tín hiệu thành giá trị lực hoặc trọng lượng có thể hiển thị hoặc truyền tới hệ thống điều khiển.

Ứng dụng điển hình

Với khả năng đo tải kéo và nén đến 200.000 kg, CL200000 hướng đến các bài toán đo lực tải trọng rất lớn như máy thử kéo nén công nghiệp, hệ thống thử tải kết cấu, máy ép hoặc cơ cấu kéo tải lớn, kiểm tra thiết bị nâng hạ và các hệ thống cơ khí đặc chủng cần giám sát lực hai chiều.

Trong hệ thống tự động hóa, CL200000 có thể kết hợp với weight transmitter hoặc bộ số hóa phù hợp để đưa dữ liệu đo tới PLC, HMI hoặc SCADA. Cấu hình này hỗ trợ giám sát tải theo thời gian thực, đặt ngưỡng cảnh báo, ghi nhận dữ liệu và sử dụng giá trị lực trong chu trình điều khiển của máy.

Do tải danh định rất lớn, việc lựa chọn khớp cầu, thanh truyền lực, kết cấu gá lắp và hệ số an toàn phải được thực hiện đồng bộ với cảm biến. Cơ cấu cơ khí không phù hợp có thể tạo lực ngang hoặc mô-men uốn, ảnh hưởng đến độ chính xác và tuổi thọ của load cell.

4. Cam kết và nơi mua Laumas CL200000 chính hãng

Đối với Laumas CL200000 chính hãng, việc lựa chọn đúng cấu hình cảm biến, thiết bị xử lý tín hiệu và phụ kiện cơ khí đặc biệt quan trọng vì đây là ứng dụng tải trọng rất lớn. Người dùng nên xác định rõ tải làm việc, tải động, phương pháp gá lắp, môi trường vận hành và yêu cầu giao tiếp với hệ thống điều khiển trước khi lựa chọn cấu hình.

Khách hàng cần mua CL200000, nhận báo giá hoặc tư vấn giải pháp tích hợp load cell với bộ hiển thị, weight transmitter và hệ thống PLC có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn cảm biến Laumas chính hãng đúng model và phù hợp với yêu cầu kỹ thuật thực tế.

Câu hỏi thường gặp (FAQ)

Laumas CL200000 dùng để đo lực kéo hay lực nén?

CL200000 là load cell hai chiều, có thể đo cả lực kéo và lực nén khi lực được truyền đúng theo trục thiết kế của cảm biến.

Tải danh định của CL200000 là bao nhiêu?

Tải danh định của phiên bản CL200000 là 200.000 kg. Khi thiết kế hệ thống thực tế cần tính thêm tải động, tải va đập và hệ số an toàn của toàn bộ cơ cấu truyền lực.

CL200000 có cấp bảo vệ nào?

Phiên bản tải 200.000 kg thuộc nhóm tải lớn của dòng CL và có cấp bảo vệ IP67. Việc bảo vệ đầu nối, cáp và thiết bị điện tử đi kèm vẫn phải phù hợp với môi trường lắp đặt thực tế.

CL200000 có thể đấu trực tiếp vào PLC không?

CL200000 tạo tín hiệu strain gauge mức thấp dạng mV/V. Nếu PLC không có module chuyên dụng cho load cell thì cần sử dụng weight transmitter hoặc bộ số hóa để khuếch đại, chuyển đổi và đưa giá trị đo về PLC bằng giao tiếp hoặc tín hiệu phù hợp.

Các đường REF./SENSE có tác dụng gì?

REF./SENSE+ và REF./SENSE- là đường hồi tiếp điện áp trong kết nối load cell sáu dây. Thiết bị điện tử cân tương thích có thể dùng chúng để theo dõi điện áp kích thích thực tế tại cầu đo và bù ảnh hưởng của sụt áp trên đường cáp.

Tại sao CL200000 phải được lắp đúng trục?

Phần tử đo được thiết kế để tiếp nhận lực theo trục chính. Lực ngang, lệch tâm, xoắn hoặc mô-men uốn có thể tạo thành phần tải không mong muốn, làm tăng sai số và gây ứng suất bất lợi cho cảm biến cũng như cơ cấu gá lắp.

CL200000 phù hợp với những ứng dụng nào?

Sản phẩm phù hợp với hệ thống đo lực tải trọng lớn, máy thử kéo nén, thử tải kết cấu, thiết bị công nghiệp hạng nặng và các hệ thống tự động hóa cần đo hoặc giám sát lực hai chiều.
