Công Tơ Điện Tử 1 Pha 1 Giá Trực Tiếp 5(80)A EMIC CE-38

Giới thiệu Công Tơ Điện Tử 1 Pha 1 Giá Trực Tiếp 5(80)A EMIC CE-38

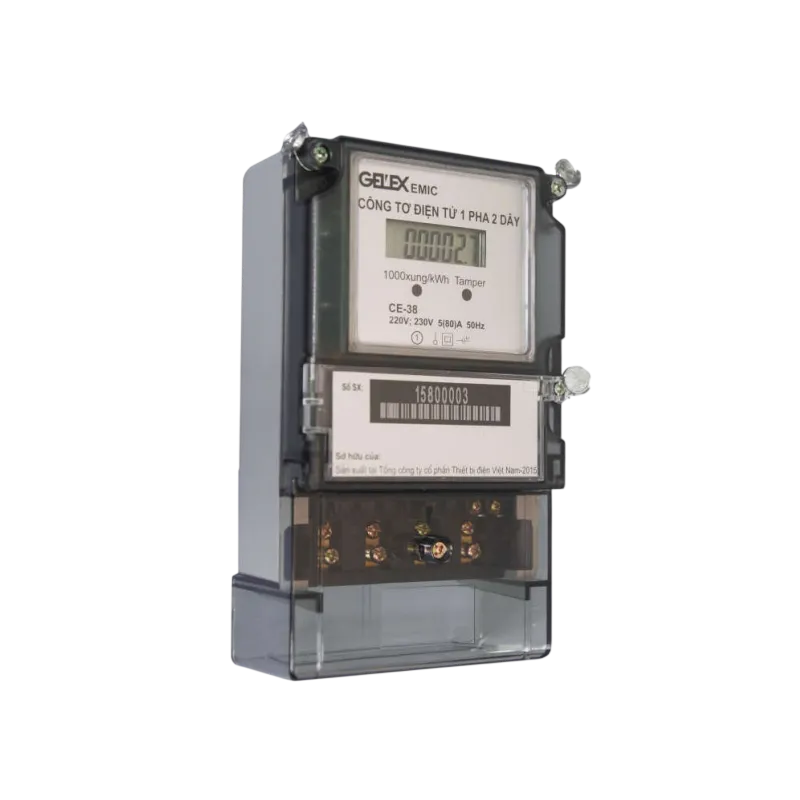

Công Tơ Điện Tử 1 Pha 1 Giá Trực Tiếp 5(80)A EMIC CE-38 là thiết bị đo điện năng hữu công dành cho hệ thống điện 1 pha 2 dây, sử dụng phương pháp đo trực tiếp và một biểu giá. Sản phẩm phù hợp cho nhu cầu theo dõi lượng điện tiêu thụ tại nhà ở, căn hộ, phòng trọ, cửa hàng, văn phòng nhỏ và các phụ tải điện 1 pha có thông số nằm trong phạm vi làm việc của công tơ.

EMIC là thương hiệu thiết bị đo điện của Việt Nam. Tiền thân của Công ty Cổ phần Thiết bị đo điện EMIC được thành lập năm 1983 với nhiệm vụ sản xuất các thiết bị đo lường điện. Qua nhiều năm phát triển, EMIC cung cấp nhiều dòng công tơ cơ khí, công tơ điện tử, biến dòng và các thiết bị đo điện phục vụ thị trường trong nước.

Model CE-38 thuộc dòng công tơ điện tử 1 pha của EMIC, tập trung vào chức năng đo điện năng hữu công đơn giản, dễ theo dõi và có khả năng cảnh báo khi phát hiện chiều công suất bị đảo ngược.

Ưu điểm và tính năng nổi bật của EMIC CE-38

Điểm nổi bật của CE-38 là thiết kế chuyên dụng cho đo điện năng hữu công 1 pha 2 dây, sử dụng 1 biểu giá và đấu trực tiếp vào mạch điện. Dữ liệu điện năng được lưu trong bộ nhớ EEPROM, giúp công tơ duy trì thông tin đo lường theo thiết kế của nhà sản xuất.

• Đo trực tiếp điện năng tiêu thụ trên hệ thống điện 1 pha 2 dây.
• Hiển thị tổng điện năng hữu công để thuận tiện ghi nhận và quản lý lượng điện sử dụng.
• Có đèn LED phục vụ cảnh báo ngược chiều công suất, hỗ trợ phát hiện tình trạng đấu nối hoặc chiều truyền công suất bất thường.
• Dữ liệu được lưu trên bộ nhớ EEPROM.
• Phù hợp với nhu cầu quản lý điện năng riêng cho từng khu vực, gian hàng, căn hộ, phòng cho thuê hoặc phụ tải độc lập.

Thông số kỹ thuật chính

Thông số	Giá trị
Kiểu hệ thống đo	1 pha 2 dây, đo điện năng hữu công
Số biểu giá	1 biểu giá
Kiểu đo	Trực tiếp
Điện áp danh định	220V; 230V
Dòng điện danh định	5(80)A
Tần số	50Hz
Hằng số công tơ	1000 xung/kWh
Cấp chính xác điện năng hữu công	Cl.1 theo IEC 62053-21
Cấp bảo vệ vỏ	IP51
Kích thước	160 x 112 x 60 mm
Nhiệt độ làm việc	-10°C đến +70°C
Độ ẩm	95%
Trọng lượng	0,38 kg

Chức năng, nguyên lý hoạt động và ứng dụng của EMIC CE-38

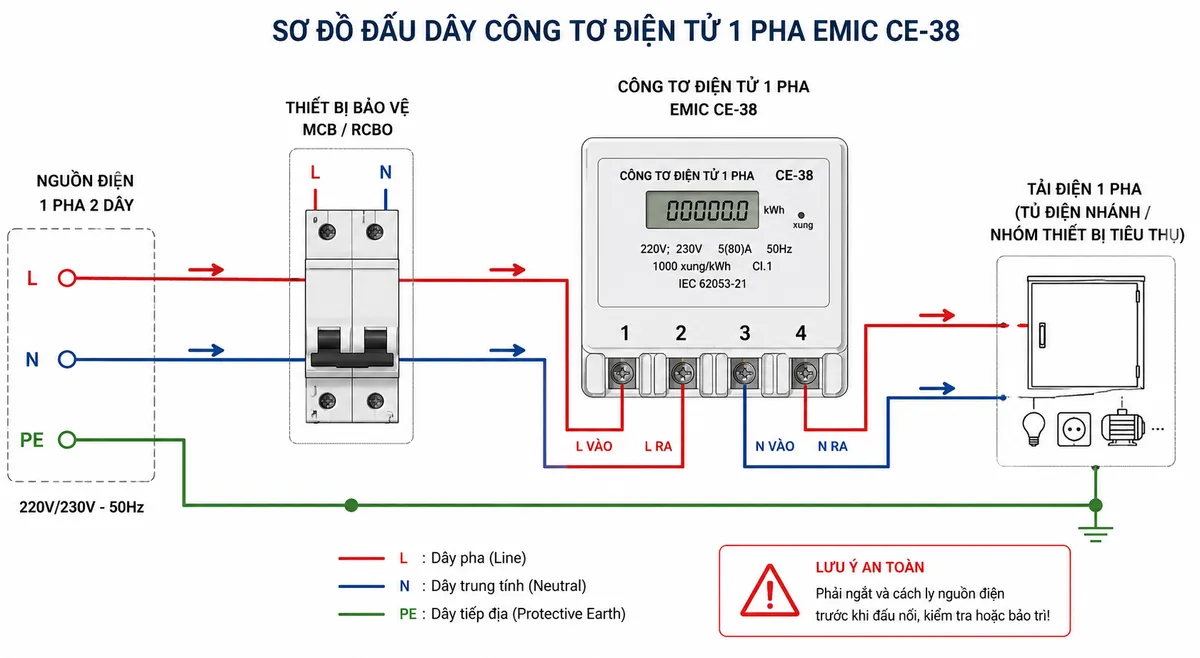

Sơ đồ đấu dây và kết nối

CE-38 là công tơ điện tử 1 pha đo trực tiếp. Với sơ đồ đấu nối 1 pha 2 dây, nguồn điện được đưa qua các đầu cực đầu vào của công tơ, sau đó các đầu cực đầu ra cấp điện đến tải. Theo sơ đồ đấu nối được sử dụng cho CE-38, cực 1 nhận dây pha L từ nguồn, cực 2 đưa dây pha L ra tải, cực 3 nhận dây trung tính N từ nguồn và cực 4 đưa dây trung tính N ra tải. Dây bảo vệ PE không đi qua mạch đo của công tơ mà được nối theo hệ thống tiếp địa bảo vệ của công trình.

Thiết bị bảo vệ quá dòng hoặc bảo vệ chống rò phù hợp cần được bố trí theo thiết kế hệ thống điện và quy định an toàn áp dụng tại vị trí lắp đặt. Việc đấu dây phải được thực hiện khi đã cách ly nguồn và đối chiếu sơ đồ đấu dây trên công tơ hoặc tài liệu kỹ thuật của nhà sản xuất.

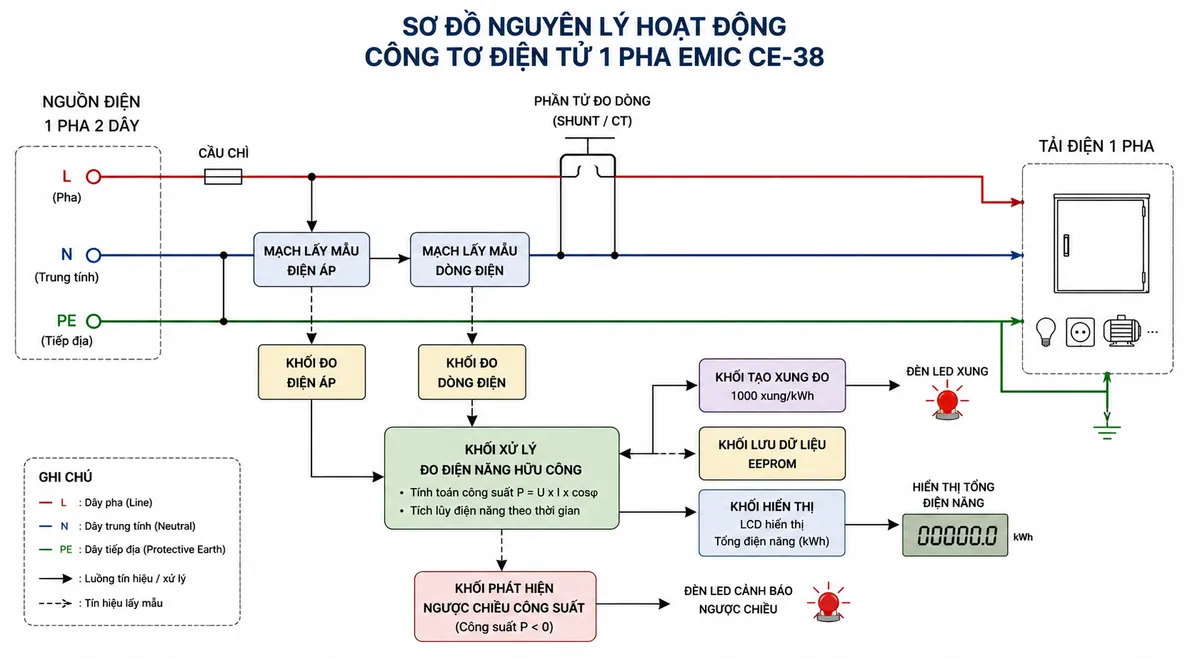

Nguyên lý đo điện năng

Trong quá trình vận hành, EMIC CE-38 tiếp nhận các đại lượng điện áp và dòng điện của phụ tải thông qua mạch đo bên trong. Các tín hiệu này được khối đo lường điện tử xử lý để xác định điện năng hữu công tiêu thụ theo thời gian. Giá trị điện năng tích lũy được lưu trong EEPROM và đưa tới bộ phận hiển thị để người sử dụng đọc tổng điện năng tiêu thụ.

Hằng số công tơ thể hiện mối quan hệ giữa xung đo và điện năng. CE-38 đồng thời có chức năng nhận biết ngược chiều công suất; khi phát hiện trạng thái này, đèn LED cảnh báo trên công tơ được sử dụng để thông báo tình trạng bất thường.

Ứng dụng thực tế

Với cấu hình công tơ 1 pha 1 giá 5(80)A, CE-38 phù hợp cho nhiều bài toán đo đếm điện năng tại hệ thống điện hạ áp 1 pha. Thiết bị có thể được dùng để theo dõi lượng điện tiêu thụ của từng căn hộ, phòng cho thuê, cửa hàng, văn phòng, khu vực sản xuất nhỏ hoặc từng nhánh phụ tải riêng biệt.

Trong các hệ thống cần phân chia và kiểm soát điện năng giữa nhiều khu vực, việc bố trí công tơ riêng giúp người quản lý đọc được lượng điện tiêu thụ tích lũy của từng nhánh, từ đó thuận tiện cho việc thống kê, đối chiếu và quản lý sử dụng điện.

Cam kết và nơi mua Công Tơ EMIC CE-38 chính hãng

Khi lựa chọn công tơ điện tử EMIC CE-38 chính hãng, người mua nên kiểm tra đúng model, thông số trên nhãn sản phẩm, tình trạng ngoại quan và các tài liệu đi kèm theo lô hàng. Việc lựa chọn đúng thiết bị và lắp đặt đúng sơ đồ giúp hệ thống đo đếm hoạt động ổn định và an toàn hơn.

Để mua Công Tơ Điện Tử 1 Pha 1 Giá Trực Tiếp 5(80)A EMIC CE-38 chính hãng, khách hàng có thể đặt hàng tại thietbicodien. Website cung cấp thiết bị điện công nghiệp và hỗ trợ khách hàng lựa chọn đúng model theo yêu cầu sử dụng thực tế.

Câu hỏi thường gặp (FAQ)

EMIC CE-38 là công tơ điện tử loại nào?

CE-38 là công tơ điện tử 1 pha 2 dây, đo điện năng hữu công, sử dụng 1 biểu giá và đấu trực tiếp vào mạch điện.

Công tơ EMIC CE-38 có dòng điện bao nhiêu?

Thông số được EMIC công bố cho CE-38 là 5(80)A, với điện áp danh định 220V hoặc 230V và tần số 50Hz.

EMIC CE-38 có thể phát hiện đấu ngược hay không?

Có. Một trong những tính năng nổi bật của sản phẩm là phát hiện và cảnh báo ngược chiều công suất bằng đèn LED cảnh báo trên công tơ.

Dữ liệu điện năng của CE-38 được lưu như thế nào?

Nhà sản xuất công bố dữ liệu của CE-38 được lưu trên bộ nhớ EEPROM, đồng thời thiết bị hiển thị giá trị tổng điện năng hữu công.

CE-38 có phù hợp để lắp cho phòng trọ và căn hộ không?

Có thể sử dụng CE-38 để đo điện năng cho phòng trọ, căn hộ, cửa hàng hoặc các nhánh tải 1 pha độc lập, với điều kiện thông số hệ thống điện và phụ tải phù hợp với thông số định mức của công tơ.

Cấp chính xác của công tơ CE-38 là bao nhiêu?

CE-38 có cấp chính xác điện năng hữu công Cl.1 theo tiêu chuẩn IEC 62053-21.

Khi lắp công tơ CE-38 cần lưu ý điều gì?

Cần ngắt và cách ly nguồn trước khi thi công, đấu đúng dây pha và trung tính theo sơ đồ của nhà sản xuất, siết chắc các đầu nối và bố trí thiết bị bảo vệ phù hợp. Việc lắp đặt hệ thống điện nên được thực hiện bởi người có chuyên môn về điện.
