Công Tơ Điện Tử 1 Pha 3 Giá Trực Tiếp 5(80)A EMIC CE-14A

1. Giới thiệu Công Tơ Điện Tử 1 Pha 3 Giá Trực Tiếp 5(80)A EMIC CE-14A

Công Tơ Điện Tử 1 Pha 3 Giá Trực Tiếp 5(80)A EMIC CE-14A là thiết bị đo điện tử dùng trên lưới điện 1 pha 2 dây, thuộc dòng công tơ nhiều biểu giá của EMIC. Sản phẩm phù hợp cho các hệ thống cần đo, ghi nhận và phân tách điện năng theo biểu giá thời gian, đồng thời hỗ trợ đo năng lượng hữu công theo hai chiều giao nhận và năng lượng vô công theo bốn góc phần tư.

Model CE-14A được EMIC công bố với dòng điện 5(80)A, phù hợp cho phương án đo trực tiếp trong phạm vi thiết kế của công tơ mà không cần biến dòng đo lường bên ngoài. Trang thông tin chính thức của hãng xác định CE-14A là công tơ 1 pha 2 dây có cấu trúc nhiều biểu giá. Đối với cấu hình cụ thể ba biểu giá, người sử dụng nên đối chiếu cấu hình được lập trình và hồ sơ kỹ thuật của thiết bị khi đặt hàng.

Thương hiệu EMIC thuộc Công ty Cổ phần Thiết bị đo điện EMIC của Việt Nam. Tiền thân là Nhà máy sản xuất thiết bị đo điện được thành lập năm 1983, với hoạt động lâu năm trong lĩnh vực thiết bị đo lường điện như công tơ điện, đồng hồ đo điện và thiết bị đo lường phục vụ hệ thống điện.

2. Ưu điểm và tính năng nổi bật của EMIC CE-14A

• Đo điện 1 pha 2 dây, phù hợp với nhiều hệ thống điện hạ áp dân dụng, thương mại và các điểm đo điện một pha.
• Đo trực tiếp đến 5(80)A, giúp đơn giản hóa hệ thống đo tại các vị trí có dòng tải nằm trong phạm vi cho phép của công tơ.
• Hỗ trợ đo điện năng hữu công hai chiều giao nhận, phù hợp với những điểm đo có khả năng xuất và nhận năng lượng.
• Hỗ trợ đo điện năng vô công 4 góc phần tư, tăng khả năng theo dõi các trạng thái trao đổi công suất phản kháng.
• Có cấu trúc nhiều biểu giá, cho phép tổ chức ghi nhận điện năng theo các khoảng thời gian được cấu hình.
• Thiết kế điện tử giúp việc đo, xử lý, tích lũy và quản lý dữ liệu điện năng được thực hiện tự động trong công tơ.
• Được thiết kế theo các tiêu chuẩn đo lường điện được EMIC công bố cho dòng sản phẩm, phù hợp triển khai trong các hệ thống đo đếm yêu cầu tính ổn định và độ chính xác.

Thông số kỹ thuật tiêu biểu được EMIC công bố

Thông số	Giá trị
Kiểu lưới điện	1 pha 2 dây
Điện áp danh định	220 V; 230 V
Dải hoạt động điện áp	±20% Un
Dòng điện	5(80) A
Tần số	50 Hz ±2,5 Hz
Hằng số đo hữu công	1000 xung/kWh
Hằng số đo vô công	1000 xung/kvarh
Cấp chính xác hữu công	Cl.1
Cấp chính xác vô công	Cl.2
Khả năng đo năng lượng	Hữu công hai chiều giao nhận; vô công 4 góc phần tư
Cấu trúc biểu giá	Nhiều biểu giá
Tiêu chuẩn công bố	IEC 62052-11; IEC 62053-21,23; IEC 62056-21,61; ĐLVN 39:2019; ĐLVN 237:2021

3. Chức năng, nguyên lý hoạt động và ứng dụng của EMIC CE-14A

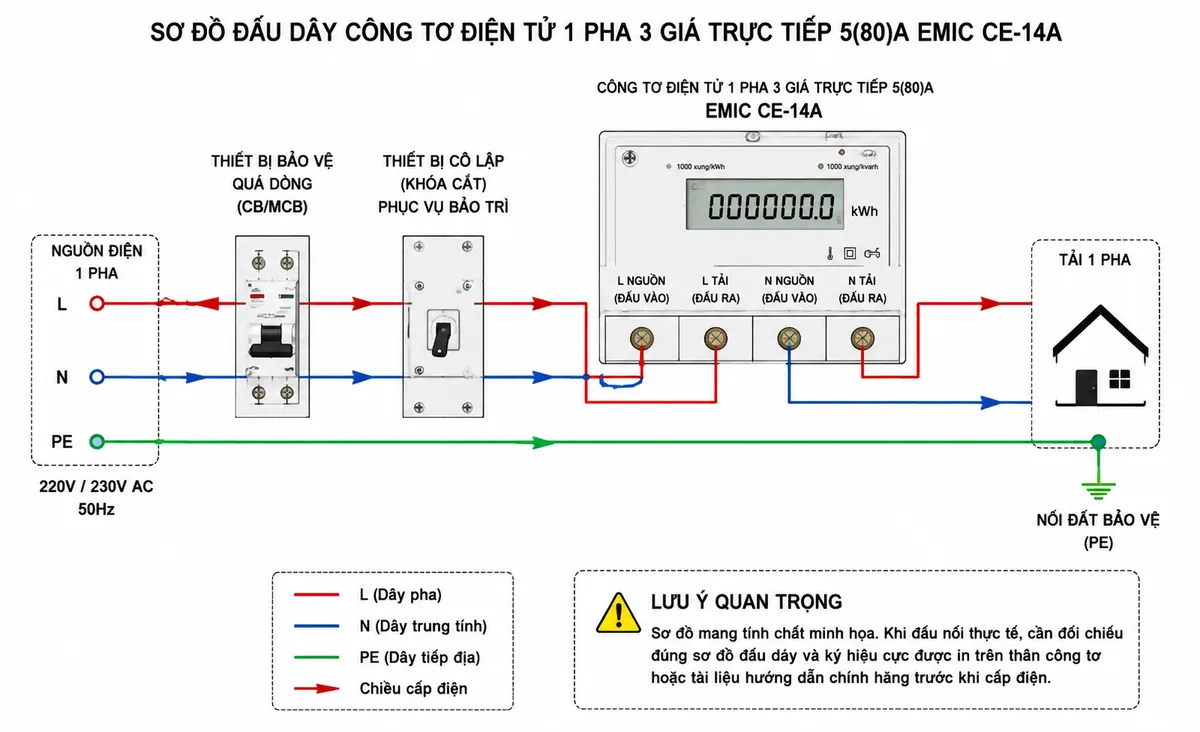

Sơ đồ đấu dây và kết nối

Công tơ điện tử 1 pha trực tiếp CE-14A được lắp nối tiếp trên đường cấp điện cho tải. Dây pha và dây trung tính từ nguồn được đưa tới các đầu nối tương ứng của công tơ, sau đó từ phía ra công tơ tiếp tục cấp tới tải. Phía nguồn cần có thiết bị đóng cắt và bảo vệ phù hợp với hệ thống thực tế; dây PE bảo vệ được nối trực tiếp tới tải và hệ thống tiếp địa, không đi qua mạch đo của công tơ.

Do số thứ tự cực đấu dây cụ thể cần tuân theo sơ đồ chính thức trên thân hoặc tài liệu đi kèm từng phiên bản, quá trình thi công phải kiểm tra đúng ký hiệu đầu vào, đầu ra của L và N trước khi cấp điện, không suy đoán vị trí cực chỉ dựa trên các công tơ có hình thức tương tự.

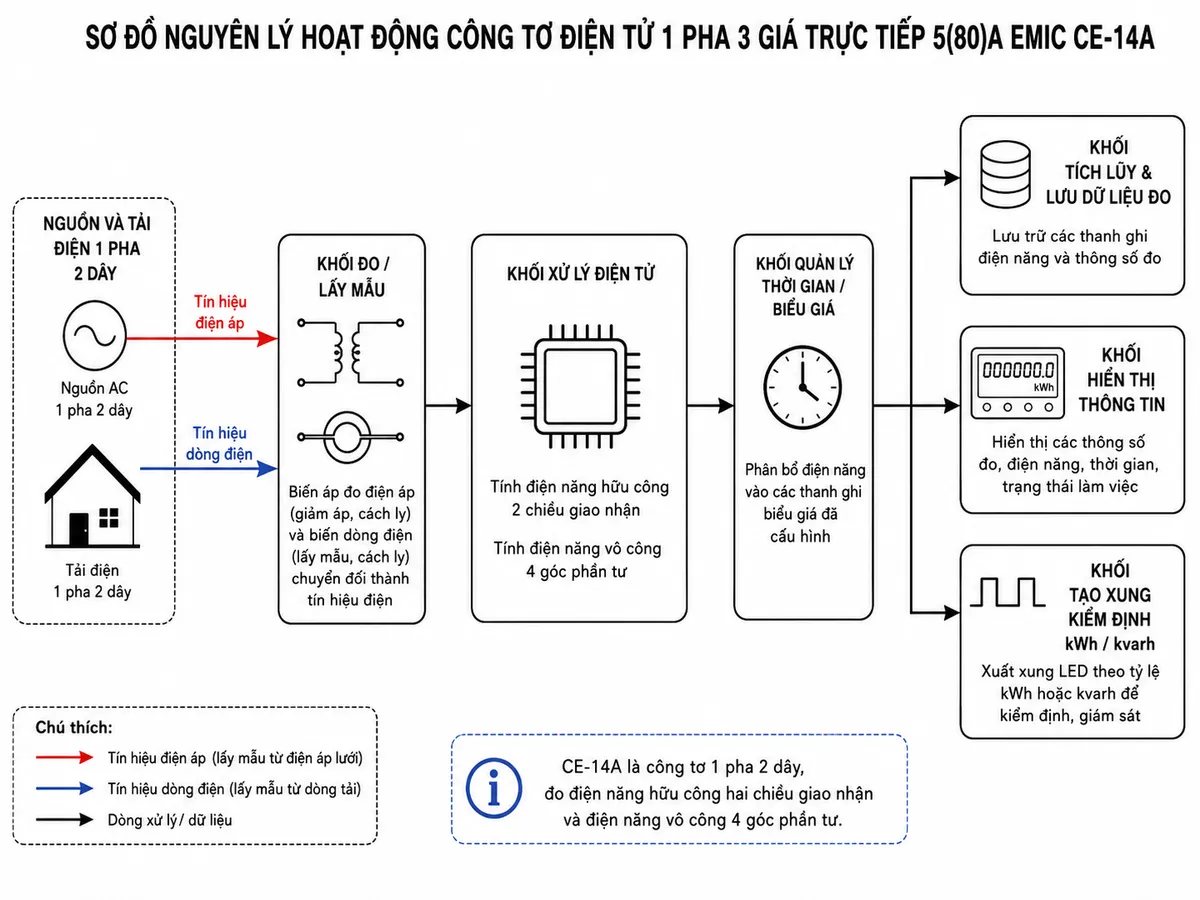

Nguyên lý đo và xử lý điện năng

Khi tải hoạt động, CE-14A tiếp nhận các đại lượng điện áp và dòng điện của mạch 1 pha. Khối đo điện tử lấy mẫu các tín hiệu này và chuyển tới khối xử lý để xác định điện năng. Dữ liệu sau xử lý được tích lũy theo các thanh ghi tương ứng và được phân loại theo cấu trúc biểu giá đã cấu hình.

Đối với điện năng hữu công, công tơ có khả năng nhận biết hai chiều giao nhận điện năng. Tính năng này đặc biệt hữu ích tại những điểm đo có dòng công suất theo cả hai hướng, chẳng hạn hệ thống điện có nguồn phát phân tán hoặc các ứng dụng cần phân biệt năng lượng nhận và năng lượng phát. Với năng lượng vô công, thiết bị hỗ trợ đo theo 4 góc phần tư.

Chức năng nhiều biểu giá cho phép thiết bị phân bổ điện năng vào các nhóm thời gian được thiết lập. Với yêu cầu sử dụng ba biểu giá, cấu hình thực tế của công tơ cần được xác nhận theo yêu cầu dự án và thông tin cấu hình khi giao hàng.

Ứng dụng điển hình

• Đo đếm điện năng cho hệ thống điện 1 pha có nhu cầu quản lý theo nhiều khoảng thời gian.
• Điểm đo trong nhà ở, cửa hàng, văn phòng, công trình thương mại hoặc phụ tải một pha phù hợp với giới hạn dòng của công tơ.
• Hệ thống cần phân biệt lượng điện năng giao và nhận.
• Điểm đo cần theo dõi cả điện năng hữu công và điện năng vô công.
• Các dự án đo đếm yêu cầu công tơ điện tử tuân theo những tiêu chuẩn IEC và quy định đo lường mà EMIC công bố cho sản phẩm.

Lưu ý khi lắp đặt và sử dụng

• Kiểm tra điện áp hệ thống và dòng tải trước khi lựa chọn, bảo đảm phù hợp với thông số của công tơ.
• Đấu đúng dây pha L và trung tính N theo sơ đồ đấu nối chính thức trên sản phẩm hoặc tài liệu kỹ thuật đi kèm.
• Sử dụng thiết bị đóng cắt, bảo vệ quá dòng và phương án cô lập nguồn phù hợp để phục vụ vận hành và bảo trì an toàn.
• Không đưa dây PE qua các cực đo dòng hoặc cực nguồn của công tơ.
• Ngắt và cô lập nguồn điện trước khi thi công; việc lắp đặt nên do người có chuyên môn điện thực hiện.
• Với yêu cầu 3 biểu giá, cần xác nhận cấu hình biểu giá, lịch thời gian và yêu cầu quản lý dữ liệu trước khi đưa thiết bị vào vận hành.

4. Cam kết và nơi mua Công Tơ EMIC CE-14A chính hãng

Khi lựa chọn Công Tơ Điện Tử 1 Pha 3 Giá Trực Tiếp 5(80)A EMIC CE-14A, khách hàng nên xác định rõ điện áp hệ thống, dòng tải, yêu cầu biểu giá và chức năng đo giao nhận để lựa chọn đúng cấu hình sản phẩm.

thietbicodien cung cấp sản phẩm thiết bị điện công nghiệp với thông tin model rõ ràng, hỗ trợ khách hàng kiểm tra cấu hình và lựa chọn thiết bị phù hợp với yêu cầu của công trình. Để mua EMIC CE-14A chính hãng, nhận tư vấn kỹ thuật và yêu cầu báo giá, quý khách có thể liên hệ trực tiếp tại thietbicodien.

Câu hỏi thường gặp (FAQ)

EMIC CE-14A là công tơ điện loại nào?

EMIC CE-14A là công tơ điện tử 1 pha 2 dây thuộc dòng nhiều biểu giá của EMIC, dùng để đo điện năng hữu công và vô công trong hệ thống điện một pha.

CE-14A có thể đo trực tiếp dòng điện bao nhiêu?

Thông tin chính thức của EMIC công bố dòng điện của CE-14A là 5(80)A. Vì vậy thiết bị được sử dụng cho phương án đo trực tiếp khi dòng tải và điều kiện lắp đặt nằm trong phạm vi kỹ thuật cho phép.

CE-14A có đo được điện năng theo hai chiều không?

Có. Nhà sản xuất công bố CE-14A có khả năng đo năng lượng hữu công theo hai chiều giao nhận, nhờ đó có thể phân biệt năng lượng theo chiều nhận và chiều giao tại điểm đo.

CE-14A có đo điện năng vô công không?

Có. CE-14A hỗ trợ đo năng lượng vô công 4 góc phần tư, phục vụ việc theo dõi trao đổi năng lượng phản kháng trong các trạng thái vận hành khác nhau.

CE-14A có phải công tơ 3 giá không?

EMIC công bố CE-14A là công tơ có cấu trúc nhiều biểu giá. Khi sử dụng cho phương án ba biểu giá, cần xác nhận cấu hình biểu giá thực tế được lập trình cho thiết bị và yêu cầu của hệ thống đo đếm trước khi đặt hàng.

Có cần sử dụng biến dòng CT khi lắp EMIC CE-14A không?

Với phương án đo trực tiếp 5(80)A, dòng tải được đưa trực tiếp qua mạch đo của công tơ trong phạm vi thiết kế, vì vậy không sử dụng CT theo kiểu đấu công tơ gián tiếp. Nếu dòng tải hoặc yêu cầu hệ thống vượt phạm vi sản phẩm, cần lựa chọn giải pháp đo và loại công tơ khác phù hợp.

Khi đấu dây CE-14A cần lưu ý điều gì?

Cần ngắt nguồn trước khi thao tác, xác định chính xác đầu vào và đầu ra của dây L và N theo sơ đồ chính thức trên công tơ hoặc tài liệu đi kèm, sử dụng thiết bị bảo vệ phù hợp và không đưa dây PE qua mạch đo của công tơ.
