Module Thu thập dữ liệu EMIC GP-02

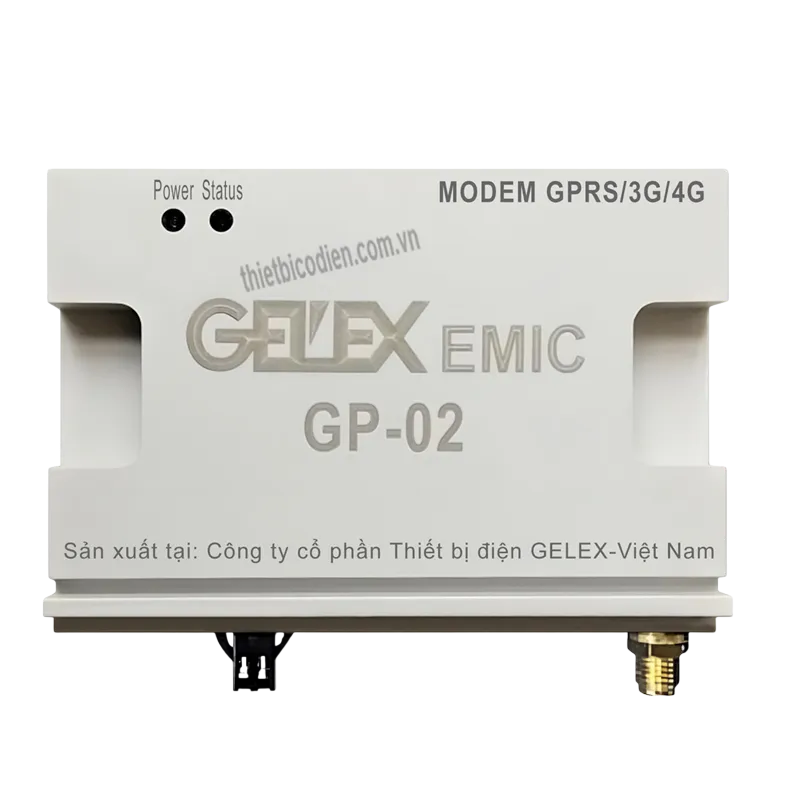

1. Giới thiệu Module Thu thập dữ liệu EMIC GP-02

Module Thu thập dữ liệu EMIC GP-02 là thiết bị truyền thông phục vụ thu thập dữ liệu công tơ điện từ xa qua GPRS, được phát triển cho các hệ thống đo đếm điện năng cần tự động hóa việc đọc, lưu và chuyển dữ liệu về hệ thống quản lý tập trung. Module được thiết kế theo dạng nhỏ gọn để tích hợp với công tơ điện tử tương thích, giúp giảm số lượng thiết bị rời và thuận tiện khi triển khai hệ thống đo xa.

EMIC là thương hiệu thiết bị đo điện của Việt Nam, có lịch sử phát triển từ Nhà máy chế tạo Thiết bị Đo Điện thành lập năm 1983. Hiện EMIC hoạt động trong hệ sinh thái GELEX Electric và phát triển nhiều nhóm sản phẩm như công tơ điện, thiết bị đo lường, thiết bị đọc chỉ số và module truyền thông phục vụ tự động hóa hệ thống điện.

Đối với model GP-02, các tài liệu sản phẩm công khai mô tả đây là modem/module GPRS dùng để lấy dữ liệu từ công tơ điện tử, làm việc với các giao thức đo đếm như DLMS/IEC 62056-21 và truyền dữ liệu qua TCP/IP tới hệ thống thu thập tập trung. Module đặc biệt phù hợp với các bài toán quản lý điện năng cần đọc dữ liệu định kỳ hoặc truy vấn tức thời mà không phải đến trực tiếp vị trí đặt công tơ.

2. Ưu điểm và tính năng nổi bật của EMIC GP-02

Thu thập và truyền dữ liệu công tơ từ xa

Ưu điểm chính của GP-02 là chuyển một công tơ điện tử tương thích thành một điểm đo có khả năng truyền dữ liệu công tơ từ xa. Dữ liệu có thể được thu thập theo chu kỳ đã cấu hình hoặc đọc theo yêu cầu, sau đó truyền về máy chủ khi kết nối GPRS khả dụng. Cách vận hành này hỗ trợ giảm thao tác ghi chỉ số thủ công và tạo nền tảng cho hệ thống quản lý đo đếm tập trung.

Hỗ trợ giao thức và hệ thống thu thập dữ liệu

GP-02 được công bố có khả năng giao tiếp với công tơ điện tử theo DLMS/IEC 62056-21, đồng thời sử dụng TCP/IP trên kết nối GPRS để trao đổi dữ liệu với phía máy chủ. Các tài liệu giới thiệu sản phẩm cũng đề cập khả năng làm việc với hệ thống thu thập tự động HES, phù hợp cho các dự án đo xa và quản lý dữ liệu điện năng tập trung.

Khả năng vận hành tự động

Module hỗ trợ các chức năng phục vụ vận hành liên tục như tự động thu thập dữ liệu, tự động truyền dữ liệu khi có kết nối mạng, cơ chế reset/watchdog và khả năng cấu hình từ xa. Một số tài liệu sản phẩm còn công bố chức năng cảnh báo qua SMS và LED trạng thái, giúp kỹ thuật viên thuận tiện hơn khi kiểm tra tình trạng truyền thông tại hiện trường.

Thiết kế dành cho môi trường đo đếm điện

GP-02 có thiết kế nhỏ gọn để bố trí cùng hệ thống công tơ, sử dụng anten trong và các giao diện truyền thông phục vụ kết nối thiết bị đo. Vỏ và bo mạch được thiết kế hướng tới khả năng làm việc lâu dài trong môi trường tủ điện và hệ thống đo đếm, trong đó các nguồn công khai mô tả bo mạch có lớp phủ bảo vệ và vỏ nhựa kỹ thuật.

Đặc tính	Thông tin được công bố
Loại thiết bị	Module/modem thu thập dữ liệu công tơ qua GPRS
Phương thức truyền dữ liệu	Mạng di động GPRS, TCP/IP
Giao thức với công tơ	DLMS/IEC 62056-21 và các giao thức tương thích theo cấu hình hệ thống
Giao diện truyền thông được công bố	RS232, RS485, UART
Kiểu anten	Anten trong
Chế độ thu thập	Theo chu kỳ lập trình hoặc đọc tức thời theo yêu cầu
Quản lý từ xa	Hỗ trợ cấu hình/tham số qua TCP/IP
Tính năng hỗ trợ vận hành	Watchdog/tự động reset, LED trạng thái và các chức năng cảnh báo theo cấu hình

3. Chức năng, nguyên lý hoạt động và ứng dụng của EMIC GP-02

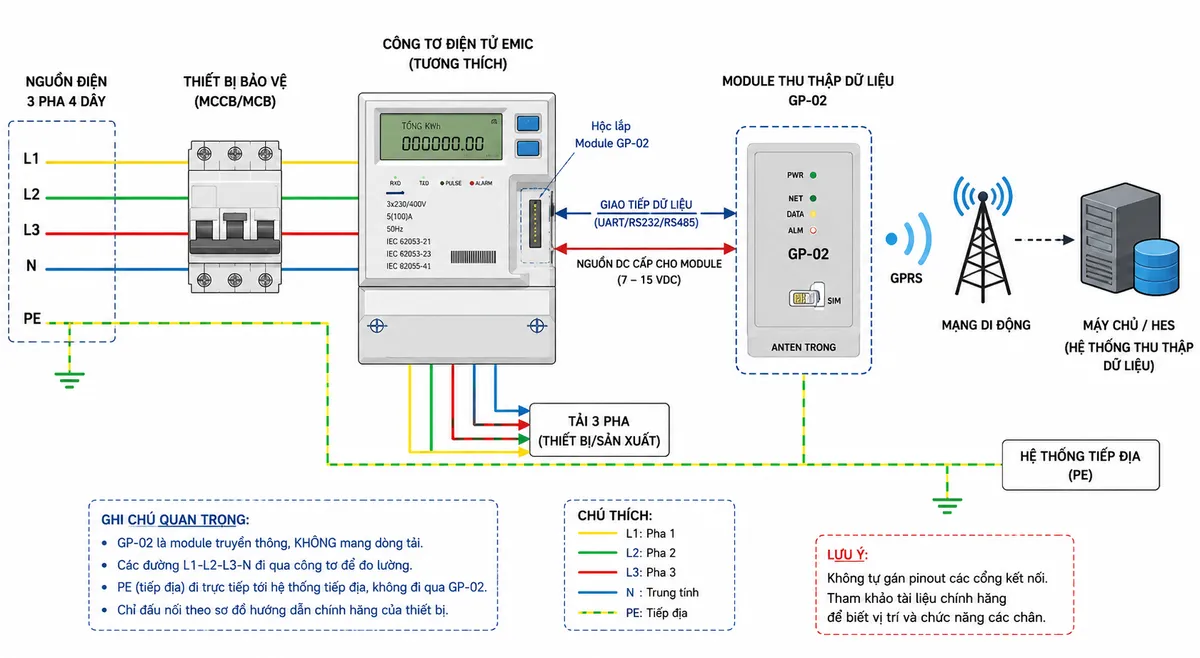

Kết nối GP-02 với hệ thống công tơ

Trong hệ thống thực tế, công tơ điện tử thực hiện nhiệm vụ đo và lưu các đại lượng điện năng. Module GPRS GP-02 không thay thế chức năng đo lường của công tơ mà đóng vai trò cầu nối truyền thông: nhận dữ liệu từ công tơ qua giao diện dữ liệu tương thích, xử lý phiên truyền thông và gửi thông tin về hệ thống máy chủ qua mạng di động.

Khi thiết kế đấu nối cần phân biệt rõ mạch điện lực của công tơ với mạch nguồn và truyền thông của module. Nguồn ba pha, tải và thiết bị bảo vệ vẫn được đấu theo sơ đồ chính thức của đúng model công tơ; GP-02 được kết nối vào phần giao tiếp/module theo hướng dẫn của EMIC. Không nên tự suy đoán số chân hoặc thứ tự chân của GP-02 nếu trên thiết bị và tài liệu kỹ thuật của lô sản phẩm không thể hiện rõ.

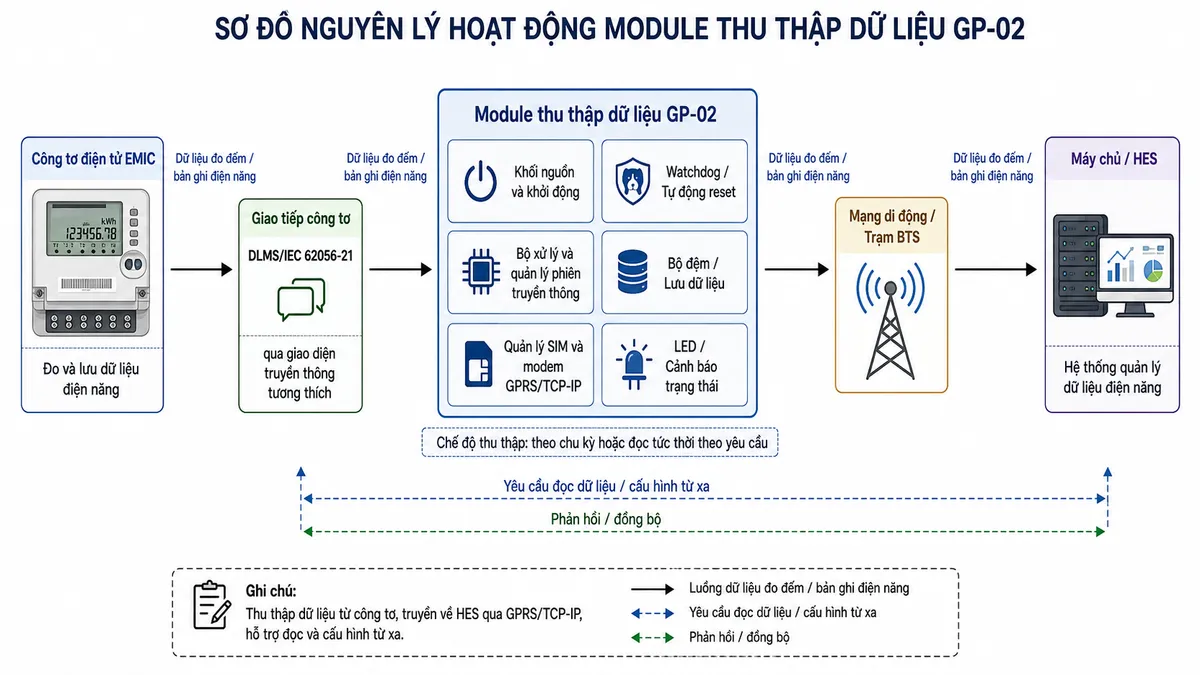

Nguyên lý hoạt động

Quá trình làm việc bắt đầu tại công tơ điện tử. Công tơ đo, tính toán và lưu các dữ liệu điện năng theo chức năng của chính công tơ. GP-02 thiết lập phiên giao tiếp với công tơ, đọc các bản ghi hoặc thông số được yêu cầu thông qua giao thức đo đếm tương thích.

Dữ liệu sau khi được thu thập sẽ được module chuẩn bị cho quá trình truyền qua GPRS/TCP-IP. Khi kết nối mạng khả dụng, GP-02 gửi dữ liệu tới máy chủ hoặc hệ thống HES. Máy chủ tiếp nhận dữ liệu để phục vụ lưu trữ, tổng hợp, giám sát hoặc tích hợp vào hệ thống quản lý điện năng của đơn vị vận hành.

Ở chiều ngược lại, hệ thống quản lý có thể gửi yêu cầu đọc hoặc cấu hình phù hợp tới modem thông qua kết nối truyền thông. Cơ chế này giúp người vận hành thực hiện nhiều tác vụ từ xa thay vì phải tiếp cận trực tiếp từng điểm đo.

Ứng dụng điển hình

• Đọc công tơ điện từ xa tại các điểm đo không thuận tiện cho việc ghi chỉ số trực tiếp.
• Xây dựng hệ thống thu thập dữ liệu công tơ tập trung cho nhà máy, tòa nhà, khu thương mại hoặc hệ thống phân phối điện.
• Tự động hóa việc lấy dữ liệu phục vụ theo dõi điện năng và đối soát số liệu.
• Kết nối các điểm đo với HES hoặc hệ thống quản lý năng lượng thông qua hạ tầng truyền thông di động.
• Hỗ trợ kỹ thuật viên kiểm tra trạng thái điểm đo và thực hiện một số thao tác cấu hình, truy vấn dữ liệu từ xa.

Lưu ý khi lựa chọn và lắp đặt

Trước khi đặt hàng GP-02, cần xác nhận model công tơ, phiên bản phần cứng/phần mềm, giao thức truyền thông và khả năng tương thích của hộc module. Các nguồn công khai về GP-02 có mô tả khác nhau về phạm vi model công tơ tương thích, vì vậy với dự án cụ thể nên đối chiếu catalogue hoặc xác nhận cấu hình từ nhà cung cấp trước khi triển khai.

Việc đấu nối phải được thực hiện khi hệ thống ở trạng thái an toàn, có biện pháp cô lập nguồn phù hợp và tuân thủ sơ đồ của công tơ. Không cấp trực tiếp điện áp lưới vào các chân nguồn hoặc chân tín hiệu của GP-02 nếu nhà sản xuất không quy định như vậy. Sau khi lắp cần kiểm tra nguồn module, trạng thái SIM, chất lượng kết nối mạng, thông số máy chủ và phiên giao tiếp với công tơ trước khi đưa hệ thống vào vận hành.

4. Cam kết và nơi mua Module EMIC GP-02

Khi cần mua Module Thu thập dữ liệu EMIC GP-02 chính hãng, khách hàng nên lựa chọn đúng model, kiểm tra khả năng tương thích với công tơ đang sử dụng và cung cấp thông tin hệ thống truyền thông để được tư vấn cấu hình phù hợp.

Khách hàng có thể đặt mua EMIC GP-02 chính hãng tại thietbicodien, đồng thời nhận hỗ trợ lựa chọn thiết bị theo model công tơ, nhu cầu thu thập dữ liệu và phương án triển khai hệ thống đo xa. Xem sản phẩm và liên hệ tư vấn tại thietbicodien.

Câu hỏi thường gặp (FAQ)

EMIC GP-02 dùng để làm gì?

GP-02 là module/modem dùng để thu thập dữ liệu từ công tơ điện tử tương thích và truyền dữ liệu về hệ thống máy chủ qua kết nối GPRS, phục vụ đọc công tơ và quản lý dữ liệu từ xa.

GP-02 có trực tiếp đo điện năng không?

Không. Chức năng đo điện năng thuộc về công tơ điện tử. GP-02 chủ yếu đảm nhiệm thu thập và truyền dữ liệu đo đếm từ công tơ tới hệ thống quản lý.

EMIC GP-02 sử dụng giao thức nào để làm việc với công tơ?

Các tài liệu giới thiệu GP-02 công bố khả năng làm việc với công tơ theo các giao thức đo đếm như DLMS/IEC 62056-21. Giao thức thực tế cần được cấu hình tương ứng với loại công tơ và hệ thống đang sử dụng.

GP-02 có thể tự động gửi dữ liệu về máy chủ không?

Có. Module được thiết kế để thu thập dữ liệu theo chu kỳ được cấu hình và truyền dữ liệu về máy chủ khi có kết nối GPRS. Hệ thống cũng có thể thực hiện yêu cầu đọc tức thời tùy cấu hình triển khai.

GP-02 có thể cấu hình từ xa không?

Các tài liệu sản phẩm công bố khả năng cấu hình modem từ xa qua TCP/IP, giúp hỗ trợ quản lý tham số và vận hành hệ thống đo xa thuận tiện hơn.

GP-02 có dùng được cho mọi công tơ EMIC không?

Không nên mặc định GP-02 tương thích với mọi công tơ EMIC. Phải kiểm tra đúng model công tơ, hộc module, giao diện truyền thông, phiên bản phần cứng và giao thức trước khi lựa chọn thiết bị.

Có cần đấu GP-02 vào mạch tải của công tơ không?

Không. GP-02 là thiết bị truyền thông và không mang dòng tải của hệ thống điện. Mạch nguồn/tải được đấu qua công tơ theo sơ đồ riêng của công tơ, còn GP-02 sử dụng phần nguồn và giao tiếp truyền thông dành cho module.
