Công tơ điện tử 3 pha 1 giá trực tiếp 5(100)A EMIC ME-43

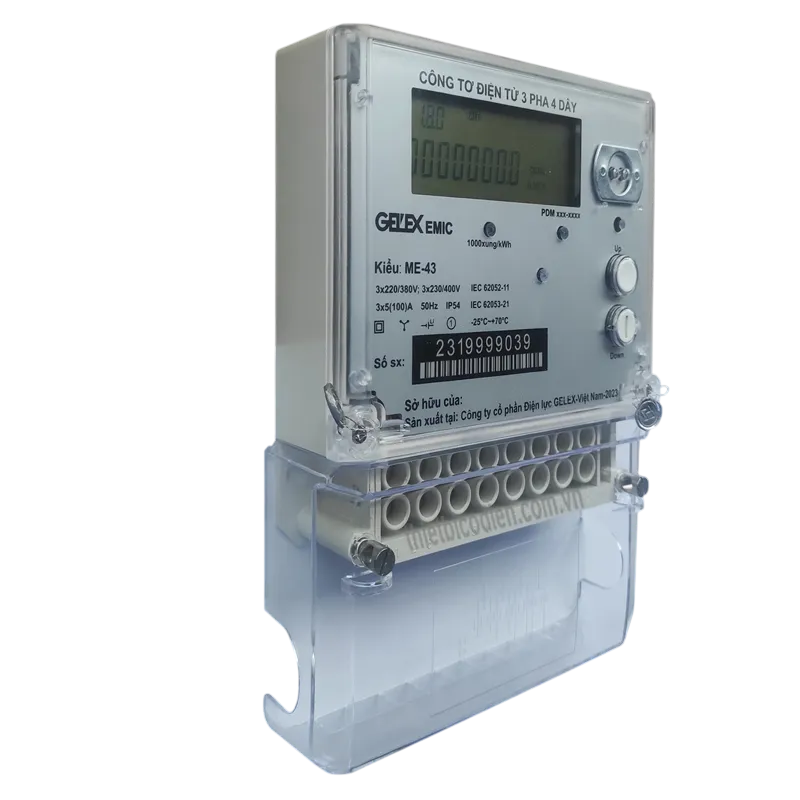

1. Giới thiệu Công tơ điện tử 3 pha 1 giá trực tiếp 5(100)A EMIC ME-43

Công tơ điện tử 3 pha 1 giá trực tiếp 5(100)A EMIC ME-43 là thiết bị đo đếm điện năng hữu công dành cho hệ thống điện 3 pha 4 dây. Phiên bản ME-43 đo trực tiếp, sử dụng màn hình LCD để hiển thị điện năng và có bộ nhớ điện tử lưu dữ liệu, phù hợp cho các tủ điện phân phối, nhà xưởng, cơ sở sản xuất, tòa nhà và nhiều hệ thống điện hạ áp cần theo dõi lượng điện năng tiêu thụ.

EMIC là thương hiệu thiết bị đo điện của Việt Nam. Tiền thân của Công ty Cổ phần Thiết bị đo điện EMIC được thành lập ngày 01/04/1983, là một trong những đơn vị tiên phong trong nước về sản xuất công tơ điện và thiết bị đo lường điện. EMIC hiện phát triển nhiều dòng công tơ cơ khí, công tơ điện tử và thiết bị đo điện phục vụ lưới điện cũng như các ứng dụng công nghiệp.

Đối với phiên bản đo trực tiếp được đề cập trong bài, ME-43 là công tơ điện tử 3 pha 4 dây, 1 biểu giá, tập trung vào chức năng đo tổng điện năng hữu công kWh. Cấu hình 1 biểu giá thích hợp với các hệ thống chỉ cần ghi nhận tổng điện năng tiêu thụ mà không cần phân chia điện năng theo các khung giờ khác nhau.

2. Ưu điểm và tính năng nổi bật của EMIC ME-43

• Đo điện năng hữu công 3 pha: ghi nhận tổng điện năng tiêu thụ trên hệ thống điện 3 pha 4 dây và hiển thị giá trị kWh.
• Đấu nối trực tiếp: phiên bản 5(100)A được thiết kế cho phương thức đo trực tiếp, không sử dụng biến dòng đo lường như phiên bản ME-43 5(10)A đo gián tiếp.
• Màn hình LCD: giúp quan sát dữ liệu điện năng rõ ràng, đồng thời hỗ trợ hiển thị các thông số được cấu hình theo thiết kế của công tơ.
• Bộ nhớ EEPROM: dữ liệu được lưu trên bộ nhớ điện tử, hỗ trợ duy trì thông tin điện năng đã ghi nhận.
• Cảnh báo lỗi điện áp: trạng thái bất thường liên quan đến điện áp có thể được cảnh báo trên màn hình hiển thị.
• Cổng quang cách ly: công tơ được trang bị giao tiếp quang cách ly phục vụ chức năng truyền thông theo thiết kế của thiết bị.
• Thiết kế cho môi trường đo điện: catalogue của hãng công bố vỏ công tơ đạt IP54 và cấp cách điện II.

Thông số kỹ thuật chính theo catalogue EMIC

Thông số	Giá trị
Kiểu hệ thống điện	3 pha 4 dây
Số biểu giá	1 biểu giá
Đại lượng đo	Tổng điện năng hữu công
Điện áp danh định	3x220/380V; 3x230/400V
Dải điện áp hoạt động	0.8Un đến 1.2Un
Dòng điện danh định của phiên bản trực tiếp	3x5(100)A
Tần số	50Hz ±2.5Hz
Hằng số công tơ của phiên bản 5(100)A	1000 xung/kWh
Cấp chính xác của phiên bản trực tiếp	Class 1
Hiển thị	LCD panel
Bộ nhớ	EEPROM
Truyền thông	Cổng quang cách ly
Cấp bảo vệ vỏ	IP54
Cấp cách điện	II
Nhiệt độ làm việc	-25°C đến +70°C
Độ ẩm	95%
Kích thước	L235 x W177 x H55 mm
Trọng lượng	0.9 kg
Tiêu chuẩn được catalogue công bố	IEC 62052-11; IEC 62053-21, 22, 31, 61; IEC 60695; IEC 61000; IEC 60068; IEC 62056-21, 6-1; TC103/QĐ-EVN; ĐLVN 39:2019; ĐLVN 237:2021

3. Chức năng, nguyên lý hoạt động và ứng dụng của Công tơ EMIC ME-43

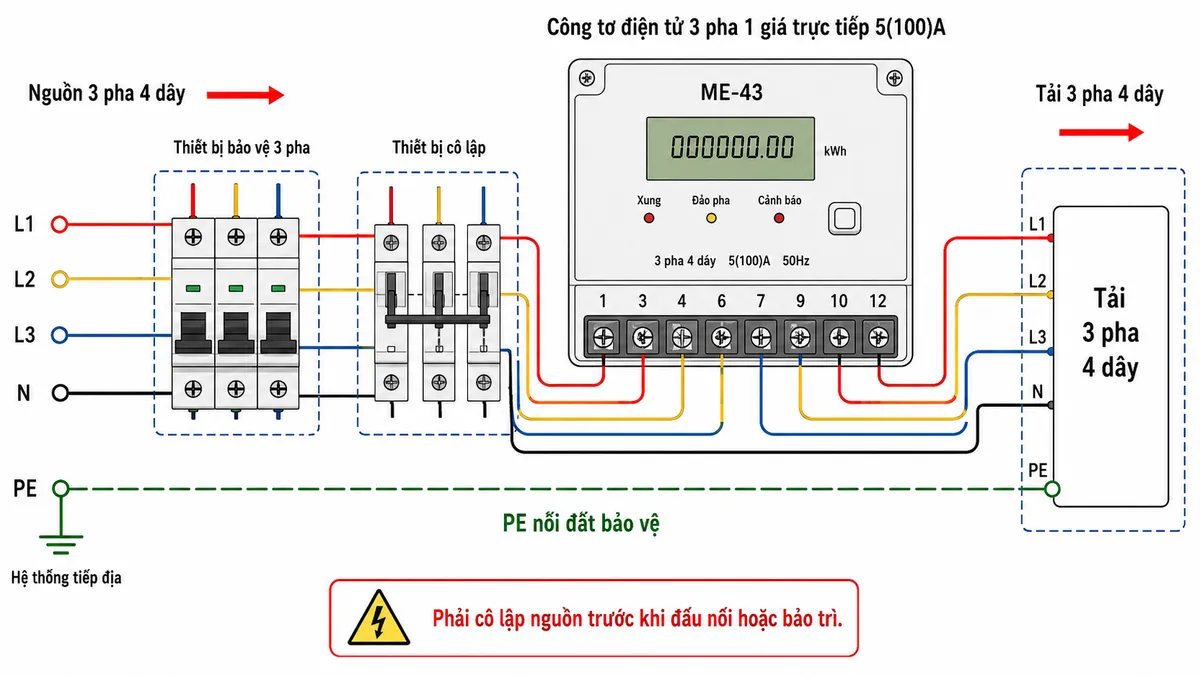

Sơ đồ đấu dây và kết nối

Phiên bản ME-43 5(100)A đo trực tiếp được đấu trên lưới điện 3 pha 4 dây. Theo sơ đồ đấu dây chính thức trong catalogue của nhà sản xuất, các dây pha và trung tính đi qua các cặp cực tương ứng của công tơ trước khi cấp tới tải. Cụ thể, đường L1 sử dụng cặp cực 1-3, L2 sử dụng cặp cực 4-6, L3 sử dụng cặp cực 7-9 và N sử dụng cặp cực 10-12. Khi triển khai thực tế, thiết bị bảo vệ quá dòng và phương tiện cô lập nguồn cần được lựa chọn phù hợp với hệ thống điện, dòng tải và quy định kỹ thuật của công trình.

Nguyên lý hoạt động

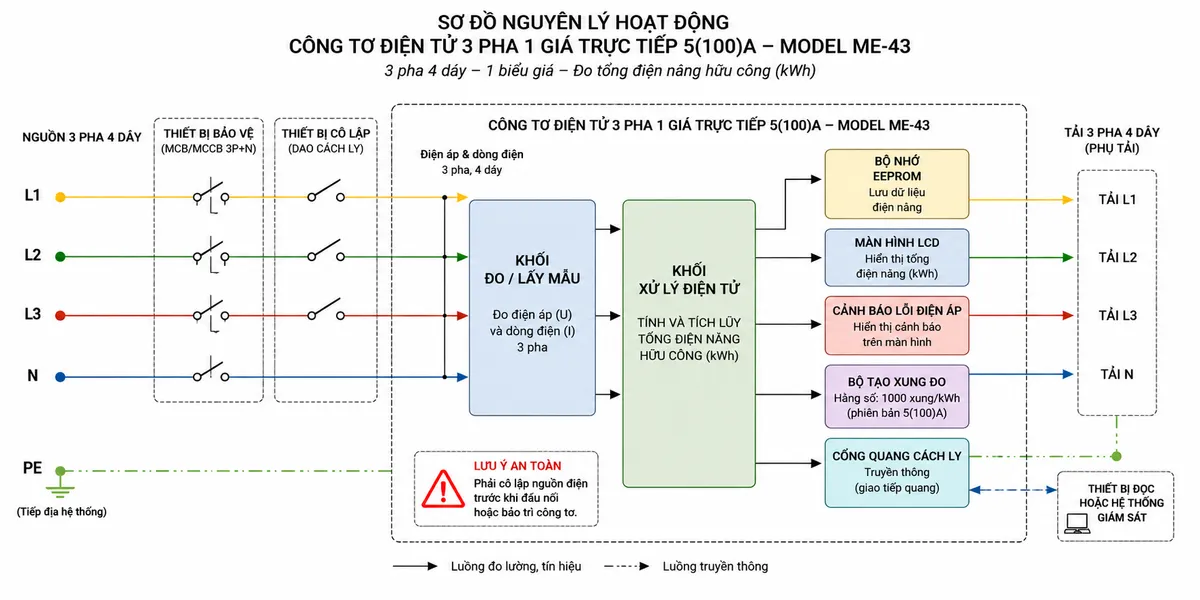

Về nguyên lý, công tơ điện tử đo điện năng hữu công nhận các đại lượng điện áp và dòng điện của ba pha từ mạch điện được giám sát. Khối đo lường bên trong chuyển các tín hiệu này tới mạch xử lý điện tử để xác định lượng điện năng hữu công tiêu thụ theo thời gian và cộng dồn thành tổng điện năng kWh.

Kết quả đo được đưa tới màn hình LCD để người vận hành theo dõi. Dữ liệu cần lưu giữ được ghi vào EEPROM; đồng thời hệ thống giám sát điện áp của công tơ hỗ trợ đưa cảnh báo lỗi điện áp lên màn hình. ME-43 còn được trang bị cổng quang cách ly, tạo giao diện truyền thông giữa công tơ và thiết bị đọc tương thích theo chức năng do nhà sản xuất thiết kế.

Ứng dụng thực tế

Công tơ điện 3 pha trực tiếp ME-43 phù hợp cho các vị trí cần ghi nhận tổng điện năng tiêu thụ của phụ tải 3 pha trong phạm vi thiết kế của phiên bản trực tiếp. Thiết bị có thể được sử dụng trong tủ phân phối điện, xưởng sản xuất, cửa hàng, kho hàng, tòa nhà thương mại, hệ thống điện dịch vụ và các nhánh phụ tải cần quản lý điện năng bằng một biểu giá.

Đối với hệ thống có yêu cầu dòng đo, phương thức đo hoặc cấu hình khác, người thiết kế cần đối chiếu catalogue và sơ đồ đấu dây của đúng phiên bản công tơ trước khi lựa chọn. ME-43 cũng có phiên bản đo gián tiếp riêng, vì vậy không nên áp dụng sơ đồ của phiên bản gián tiếp cho thiết bị 5(100)A trực tiếp.

4. Cam kết và nơi mua Công tơ EMIC ME-43 chính hãng

Khi lựa chọn EMIC ME-43 chính hãng, khách hàng nên kiểm tra đúng phiên bản công tơ, thông số trên nhãn, tình trạng niêm phong và tài liệu kỹ thuật đi kèm để bảo đảm thiết bị phù hợp với hệ thống cần đo đếm.

Quý khách có nhu cầu mua Công tơ điện tử 3 pha 1 giá trực tiếp 5(100)A EMIC ME-43 có thể đặt hàng tại thietbicodien. Website cung cấp sản phẩm thiết bị điện công nghiệp với thông tin model rõ ràng, hỗ trợ lựa chọn đúng cấu hình và tư vấn giải pháp phù hợp với nhu cầu sử dụng thực tế.

Câu hỏi thường gặp (FAQ)

EMIC ME-43 là công tơ 1 pha hay 3 pha?

ME-43 trong bài là công tơ điện tử dành cho hệ thống 3 pha 4 dây, chuyên đo tổng điện năng hữu công tiêu thụ.

ME-43 5(100)A là loại đo trực tiếp hay gián tiếp?

Đây là phiên bản đo trực tiếp. EMIC còn công bố phiên bản ME-43 khác dành cho phương thức đo gián tiếp, vì vậy cần xác định đúng phiên bản trước khi thiết kế và đấu nối.

Công tơ ME-43 đo những đại lượng nào?

Chức năng đo chính được EMIC công bố cho sản phẩm là tổng điện năng hữu công kWh. Đây là công tơ 1 biểu giá, phù hợp khi cần theo dõi tổng sản lượng điện tiêu thụ thay vì phân chia theo nhiều khung giờ.

ME-43 có lưu dữ liệu khi sử dụng không?

Có. Catalogue của hãng cho biết thông tin của công tơ được lưu trên bộ nhớ EEPROM, còn giá trị điện năng được hiển thị trên LCD panel.

Công tơ có chức năng cảnh báo sự cố điện áp không?

Có. Một trong những đặc trưng được EMIC công bố là khả năng cảnh báo lỗi điện áp trên màn hình, hỗ trợ người vận hành nhận biết trạng thái bất thường liên quan đến điện áp.

ME-43 có cổng truyền thông không?

Có. Nhà sản xuất công bố thiết bị được trang bị cổng quang cách ly. Khi cần sử dụng chức năng đọc hoặc giao tiếp, nên dùng thiết bị và quy trình tương thích theo tài liệu kỹ thuật của EMIC.

Có thể tự đấu dây ME-43 theo sơ đồ của công tơ 3 pha khác không?

Không nên. Người lắp đặt cần tuân thủ đúng sơ đồ đấu dây của phiên bản ME-43 5(100)A và thực hiện công việc khi nguồn đã được cô lập an toàn. Sơ đồ của phiên bản đo gián tiếp hoặc của model khác không nên được sử dụng thay thế nếu chưa được nhà sản xuất xác nhận.
