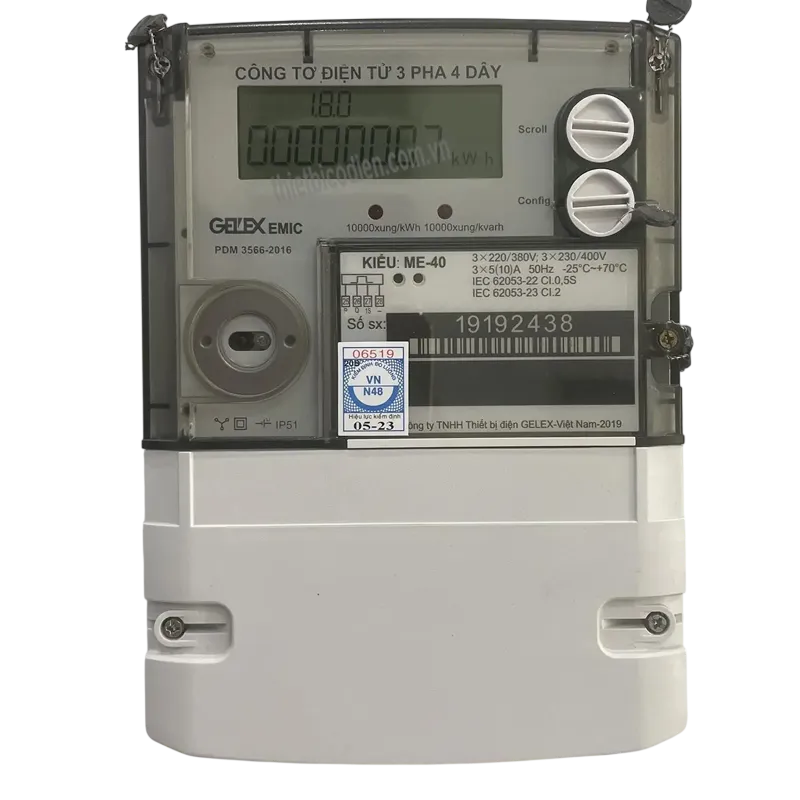

1. Giới thiệu Công Tơ Điện Tử 3 Pha 1 Giá Gián Tiếp 5(10)A EMIC ME-40

Công Tơ Điện Tử 3 Pha 1 Giá Gián Tiếp 5(10)A EMIC ME-40 là công tơ điện tử 3 pha 4 dây sử dụng phương pháp đo gián tiếp qua 3 biến dòng CT, phù hợp cho các hệ thống điện cần đo đếm dòng tải lớn mà không đưa trực tiếp toàn bộ dòng tải qua công tơ. Phiên bản ME-40 5(10)A sử dụng dòng thứ cấp từ biến dòng để đo điện năng, đồng thời nhận tín hiệu điện áp của ba pha và trung tính để tính toán các đại lượng điện.

EMIC là thương hiệu thiết bị đo điện của Việt Nam. Tiền thân của doanh nghiệp là Nhà máy sản xuất thiết bị đo điện được thành lập năm 1983, chuyên nghiên cứu và sản xuất công tơ điện, biến dòng, biến điện áp và nhiều thiết bị đo lường phục vụ ngành điện. ME-40 là dòng công tơ điện tử được EMIC phát triển cho nhu cầu đo đếm điện năng 3 pha với khả năng hiển thị số, lưu dữ liệu và hỗ trợ các giải pháp thu thập dữ liệu tự động.

Thông số kỹ thuật tiêu biểu của phiên bản gián tiếp 5(10)A

Thông số	Giá trị
Kiểu hệ thống	3 pha 4 dây
Phương thức đo	Gián tiếp qua 3 biến dòng CT
Số biểu giá	1 biểu giá
Điện áp danh định	3x220/380V hoặc 3x230/400V
Dòng điện danh định	3x5(10)A
Dải điện áp hoạt động	0,8Un đến 1,2Un
Tần số	50Hz ±2,5Hz
Hằng số công tơ hữu công	10000 xung/kWh
Hằng số công tơ vô công	10000 xung/kvarh
Cấp chính xác hữu công	Class 0.5S
Cấp chính xác vô công	Class 2
Hiển thị	LCD panel, các thông số hiển thị có thể lập trình
Bộ nhớ	EEPROM
Cấp bảo vệ vỏ	IP51
Cấp cách điện	Class II
Tiêu chuẩn áp dụng	IEC 62052-11; IEC 62053-21, IEC 62053-22, IEC 62053-23; IEC 62056-21, IEC 62056-61

2. Ưu điểm và tính năng nổi bật của EMIC ME-40

• Đo điện năng gián tiếp qua biến dòng CT, thích hợp cho các nhánh tải có dòng sơ cấp lớn hơn khả năng đo trực tiếp của công tơ.
• Đo và tích lũy cả điện năng hữu công kWh và điện năng vô công kvarh, đáp ứng nhu cầu theo dõi năng lượng trong hệ thống điện 3 pha.
• Có khả năng đo và hiển thị các đại lượng điện như điện áp, dòng điện, công suất hữu công, công suất vô công và hệ số công suất.
• Độ chính xác hữu công Class 0.5S ở phiên bản gián tiếp, phù hợp cho các hệ thống cần mức độ chính xác cao trong đo đếm điện năng.
• Tích hợp màn hình LCD giúp người vận hành theo dõi điện năng và các thông số lưới điện ngay tại công tơ.
• Dữ liệu được lưu trong bộ nhớ EEPROM, hỗ trợ duy trì thông tin đo đếm và chức năng chốt dữ liệu hóa đơn theo ngày.
• Có các chức năng cảnh báo mất pha, sai thứ tự pha, ngược chiều công suất và pin yếu, hỗ trợ phát hiện nhanh một số trạng thái bất thường của hệ thống đo.
• Có cổng quang cách ly phục vụ lập trình, khai thác và quản trị công tơ; dòng ME-40 cũng hỗ trợ các giải pháp truyền thông phục vụ hệ thống AMR tùy cấu hình.
• Thiết kế dành cho hệ thống điện 3 pha 4 dây, thuận tiện triển khai trong tủ điện tổng, tủ phân phối và hệ thống quản lý năng lượng.

3. Chức năng, nguyên lý hoạt động và ứng dụng của EMIC ME-40

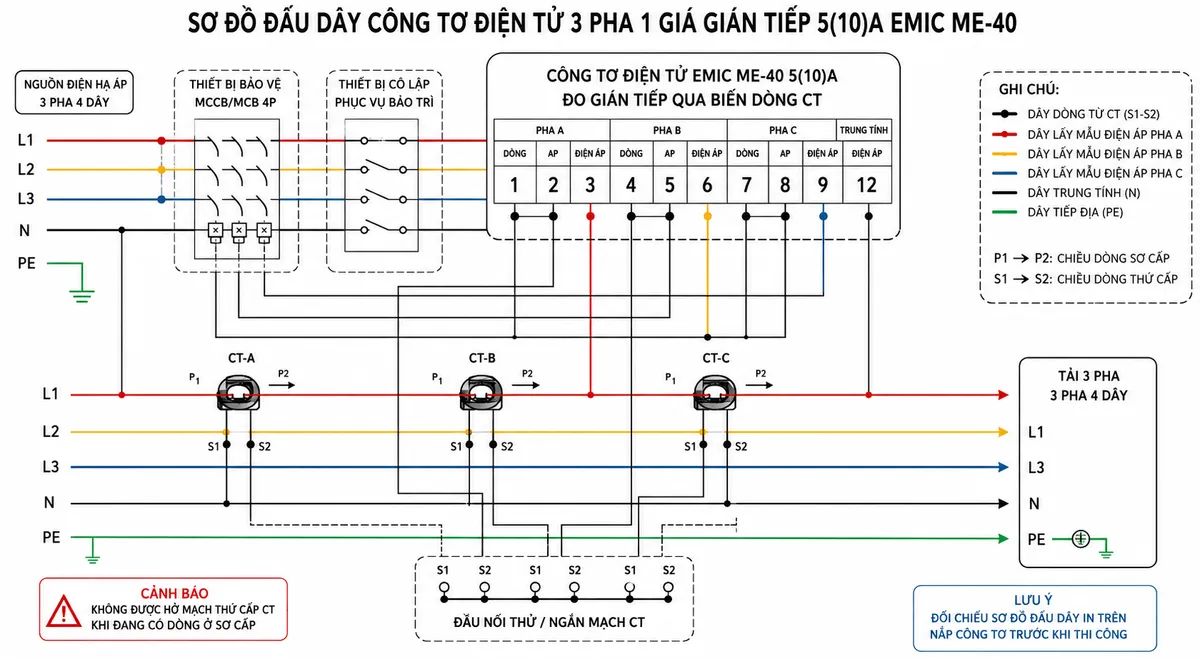

Sơ đồ đấu dây công tơ ME-40 5(10)A gián tiếp

Khác với phiên bản đo trực tiếp, ME-40 5(10)A gián tiếp không mang toàn bộ dòng tải qua các cực dòng của công tơ. Ba dây pha cấp cho tải được luồn qua ba biến dòng CT tương ứng; mạch thứ cấp của từng CT đưa tín hiệu dòng về công tơ, trong khi các dây lấy mẫu điện áp L1, L2, L3 và N được kết nối vào các cực điện áp tương ứng. Khi thi công phải đảm bảo đúng pha giữa tín hiệu điện áp và CT, đúng cực tính sơ cấp/thứ cấp của biến dòng và đúng sơ đồ được EMIC in trên nắp che đầu đấu dây.

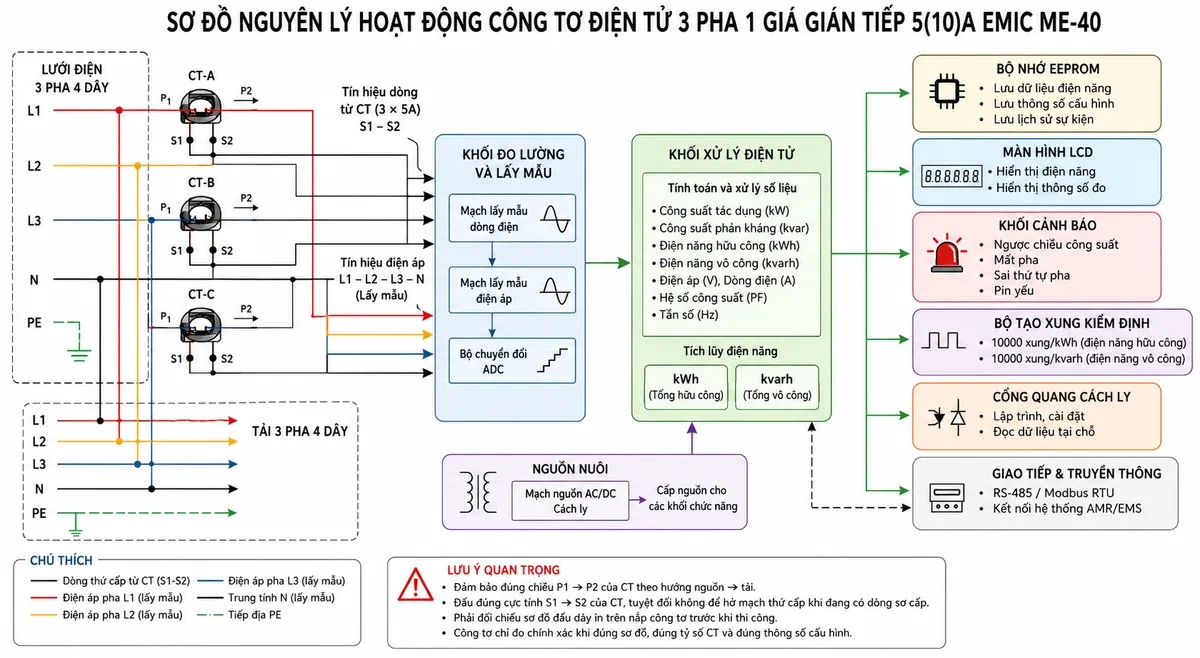

Nguyên lý đo điện năng

Trong quá trình vận hành, ba biến dòng CT biến đổi dòng điện lớn ở mạch lực thành tín hiệu dòng thứ cấp phù hợp với đầu vào 5(10)A của công tơ. Song song với đó, ME-40 nhận tín hiệu điện áp của từng pha. Các tín hiệu điện áp và dòng điện được đưa vào khối đo lường, sau đó khối xử lý điện tử thực hiện tính toán công suất và tích lũy điện năng.

Kết quả đo được xử lý thành tổng điện năng hữu công và vô công, lưu vào EEPROM và hiển thị trên LCD. Công tơ đồng thời giám sát các trạng thái của lưới để tạo cảnh báo khi phát hiện những hiện tượng như mất pha, sai thứ tự pha hoặc chiều công suất bất thường. Dữ liệu có thể được khai thác tại chỗ qua màn hình và cổng quang hoặc tích hợp vào hệ thống thu thập dữ liệu phù hợp với cấu hình truyền thông của công tơ.

Ứng dụng điển hình

Công tơ điện tử 3 pha gián tiếp ME-40 phù hợp cho các tủ điện tổng, tủ phân phối, nhà máy, xưởng sản xuất, tòa nhà thương mại, hệ thống hạ tầng kỹ thuật và các nhánh tải 3 pha có dòng điện lớn cần sử dụng biến dòng CT để đo đếm. Thiết bị cũng thích hợp cho các hệ thống cần theo dõi thêm điện áp, dòng điện, công suất và hệ số công suất thay vì chỉ quan sát chỉ số kWh.

Khi sử dụng phương pháp đo gián tiếp, tỷ số biến dòng CT phải được lựa chọn theo dòng tải và hồ sơ thiết kế. Việc cấu hình hoặc quy đổi chỉ số điện năng phải tuân thủ đúng tỷ số CT và phương án đo đếm thực tế để đảm bảo kết quả sử dụng chính xác.

Lưu ý khi lắp đặt và vận hành

• Đấu đúng thứ tự L1, L2, L3, N và đúng pha giữa mạch điện áp với biến dòng tương ứng.
• Đảm bảo đúng chiều và cực tính của từng CT để tránh phát sinh cảnh báo ngược chiều công suất hoặc sai số đo đếm.
• Không để hở mạch thứ cấp CT khi mạch sơ cấp đang mang dòng; sử dụng đầu nối thử hoặc phương án ngắn mạch CT phù hợp khi cần tháo công tơ để bảo trì.
• Trang bị thiết bị bảo vệ và cô lập phù hợp cho phần mạch lấy mẫu điện áp theo thiết kế của tủ điện.
• Luôn đối chiếu sơ đồ đấu dây chính thức được in trên nắp che đầu cực của đúng thiết bị trước khi đấu nối.

4. Cam kết và nơi mua Công Tơ Điện Tử EMIC ME-40 chính hãng

Khi cần lựa chọn EMIC ME-40 5(10)A chính hãng cho tủ điện, nhà máy hoặc hệ thống đo đếm điện năng 3 pha, khách hàng nên xác định rõ phương án đo gián tiếp, tỷ số CT, điện áp hệ thống và yêu cầu kiểm định trước khi đặt hàng.

Quý khách có thể đặt mua Công Tơ Điện Tử 3 Pha 1 Giá Gián Tiếp 5(10)A EMIC ME-40 chính hãng tại thietbicodien để được hỗ trợ lựa chọn đúng phiên bản, tư vấn giải pháp biến dòng CT và hướng dẫn các yêu cầu kỹ thuật cần thiết cho hệ thống đo đếm.

Câu hỏi thường gặp (FAQ)

EMIC ME-40 5(10)A là công tơ trực tiếp hay gián tiếp?

Phiên bản ME-40 5(10)A là công tơ đo gián tiếp. Dòng điện của tải được đo thông qua ba biến dòng CT thay vì đi trực tiếp toàn bộ qua công tơ.

ME-40 5(10)A dùng cho mạng điện nào?

Sản phẩm được thiết kế cho hệ thống điện 3 pha 4 dây, sử dụng tín hiệu điện áp của ba pha và trung tính kết hợp với tín hiệu dòng thứ cấp từ ba CT.

Công tơ EMIC ME-40 có đo được điện năng vô công không?

Có. ME-40 có khả năng đo và lưu tổng điện năng hữu công kWh và điện năng vô công kvarh, đồng thời có thể hiển thị nhiều thông số điện khác của hệ thống.

ME-40 có thể hiển thị những đại lượng nào ngoài kWh?

Công tơ hỗ trợ đo các thông số như điện áp, dòng điện, công suất hữu công, công suất vô công và hệ số công suất; các thông số hiển thị trên LCD có thể được cấu hình theo chức năng của thiết bị.

Tại sao phải dùng biến dòng CT với ME-40 5(10)A?

Biến dòng CT giúp biến đổi dòng điện lớn của mạch lực về mức dòng thứ cấp phù hợp để công tơ 5(10)A thực hiện đo lường an toàn và chính xác. Nhờ đó công tơ có thể sử dụng trên các hệ thống mà dòng tải thực tế lớn hơn nhiều so với dòng đầu vào của thiết bị đo.

Có thể thay ME-40 5(10)A bằng phiên bản 5(100)A không?

Không nên thay thế trực tiếp nếu chưa thiết kế lại mạch đo. Phiên bản 5(10)A sử dụng phương pháp đo gián tiếp qua CT, còn phiên bản 5(100)A của ME-40 là kiểu đo trực tiếp. Hai phiên bản có phương án đấu dây và yêu cầu thiết kế khác nhau.

EMIC ME-40 có hỗ trợ đọc dữ liệu từ xa không?

Dòng ME-40 có cổng quang cách ly phục vụ lập trình và quản trị công tơ, đồng thời hỗ trợ các giải pháp truyền thông phục vụ thu thập dữ liệu AMR theo module và cấu hình hệ thống tương ứng.

Khi đấu CT vào ME-40 cần lưu ý điều gì quan trọng nhất?

Cần đảm bảo đúng pha, đúng cực tính và đúng chiều của CT, đồng thời tuyệt đối tránh để hở mạch thứ cấp CT khi sơ cấp đang mang dòng. Việc đấu nối phải thực hiện theo sơ đồ chính thức trên nắp công tơ và bởi người có chuyên môn về hệ thống điện.
