Module Thu thập dữ liệu EMIC GC-01

Module Thu thập dữ liệu EMIC GC-01 – kết nối RS485 Modbus RTU cho công tơ điện tử

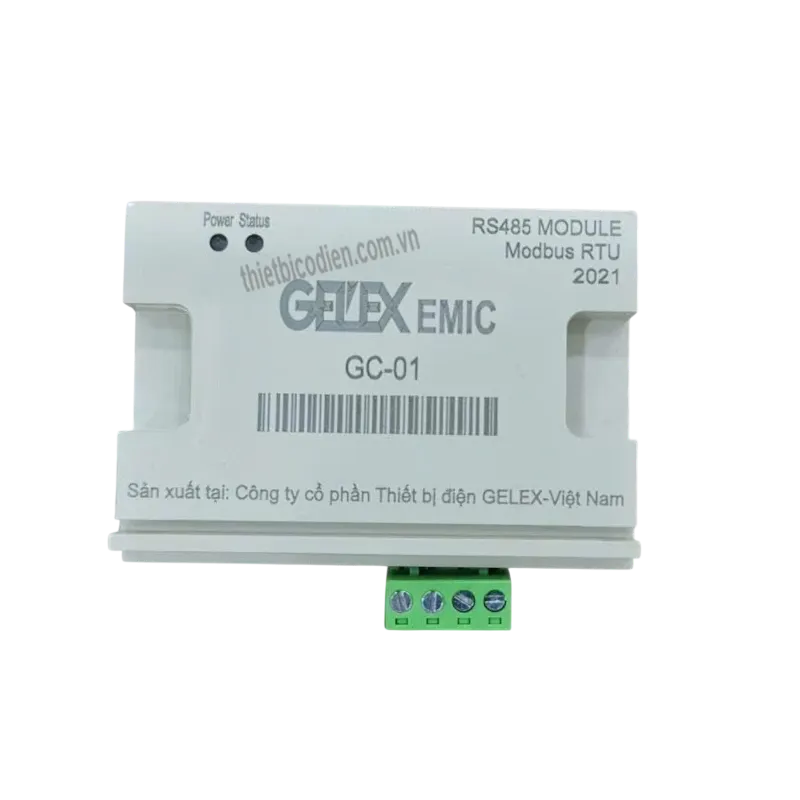

Module Thu thập dữ liệu EMIC GC-01 là module truyền thông RS485 dạng tháo rời, được thiết kế để lắp vào ngăn chứa của công tơ điện tử ba pha tương thích mang thương hiệu GELEX EMIC. Thiết bị đóng vai trò cầu nối giữa công tơ và hệ thống quản lý bên ngoài, giúp đưa dữ liệu đo đếm lên BMS qua Modbus RTU mà không làm thay đổi đường mạch công suất của công tơ.

GC-01 được nghiên cứu và chế tạo tại Việt Nam trong hệ sinh thái thiết bị đo điện của EMIC. EMIC có lịch sử phát triển từ lĩnh vực sản xuất thiết bị đo lường điện tại Việt Nam và hiện tập trung vào các sản phẩm, giải pháp đo điện phục vụ quá trình hiện đại hóa, tự động hóa hệ thống điện.

Ưu điểm và tính năng nổi bật của EMIC GC-01

Điểm nổi bật của GC-01 là khả năng chuyển dữ liệu từ giao tiếp nội bộ của công tơ sang RS485 2 dây sử dụng giao thức Modbus RTU. Nhờ đó, dữ liệu công tơ có thể được tích hợp thuận tiện vào hệ thống giám sát năng lượng, BMS hoặc thiết bị chủ Modbus phù hợp.

• Thiết kế module tháo rời, lắp trong ngăn chứa của công tơ điện tử ba pha GELEX EMIC tương thích.
• Giao tiếp với công tơ qua UART và hỗ trợ nhận dạng giao thức DLMS hoặc IEC theo tài liệu của nhà sản xuất.
• Truyền dữ liệu ra bên ngoài bằng Modbus RTU trên đường truyền RS485 hai dây, bán song công.
• Cho phép hệ thống chủ đọc các thanh ghi chứa dữ liệu điện năng và các thông số tức thời do công tơ cung cấp.
• Có LED chỉ thị giúp theo dõi nguồn, quá trình nhận dạng giao thức và hoạt động trao đổi dữ liệu.
• Được thiết kế cho khả năng làm việc liên tục, phù hợp với các hệ thống thu thập dữ liệu điện năng vận hành thường xuyên.
• Vỏ nhựa PC ABS được thiết kế để chịu va đập, nhiệt độ và tia cực tím; bo mạch được xử lý phù hợp với môi trường có độ ẩm cao theo tài liệu kỹ thuật của hãng.

Thông số và giao tiếp kỹ thuật chính

Hạng mục	Thông tin
Dạng thiết bị	Module RS485 tháo rời lắp trong ngăn chứa công tơ điện tử ba pha GELEX EMIC tương thích
Dải điện áp hoạt động	DC 7 V đến 15 V
Công suất tiêu thụ	< 1 W và 5 VA
Giao tiếp với công tơ	UART, bán song công; hỗ trợ DLMS và IEC theo TC 103/QĐ-EVN
Các chân UART được tài liệu công bố	Chân 1: +10 VDC; chân 2: Plug-in; chân 4: GND; chân 5: TX; chân 6: RX
Giao tiếp bên ngoài	RS485 hai dây, bán song công
Giao thức phía RS485	Modbus RTU
Cực RS485	A: IN/OUT +; B: IN/OUT -
Tốc độ truyền RS485	9600 bps
Định dạng ký tự RS485	1 start bit, 8 data bit, 2 stop bit
Số thiết bị tối đa trên một bus	32 thiết bị; có thể sử dụng repeater để mở rộng
Dải nhiệt độ hoạt động	-25 °C đến +70 °C
Kích thước	86 x 61 x 22 mm
Khối lượng	< 210 g

Chức năng, nguyên lý hoạt động và ứng dụng của Module EMIC GC-01

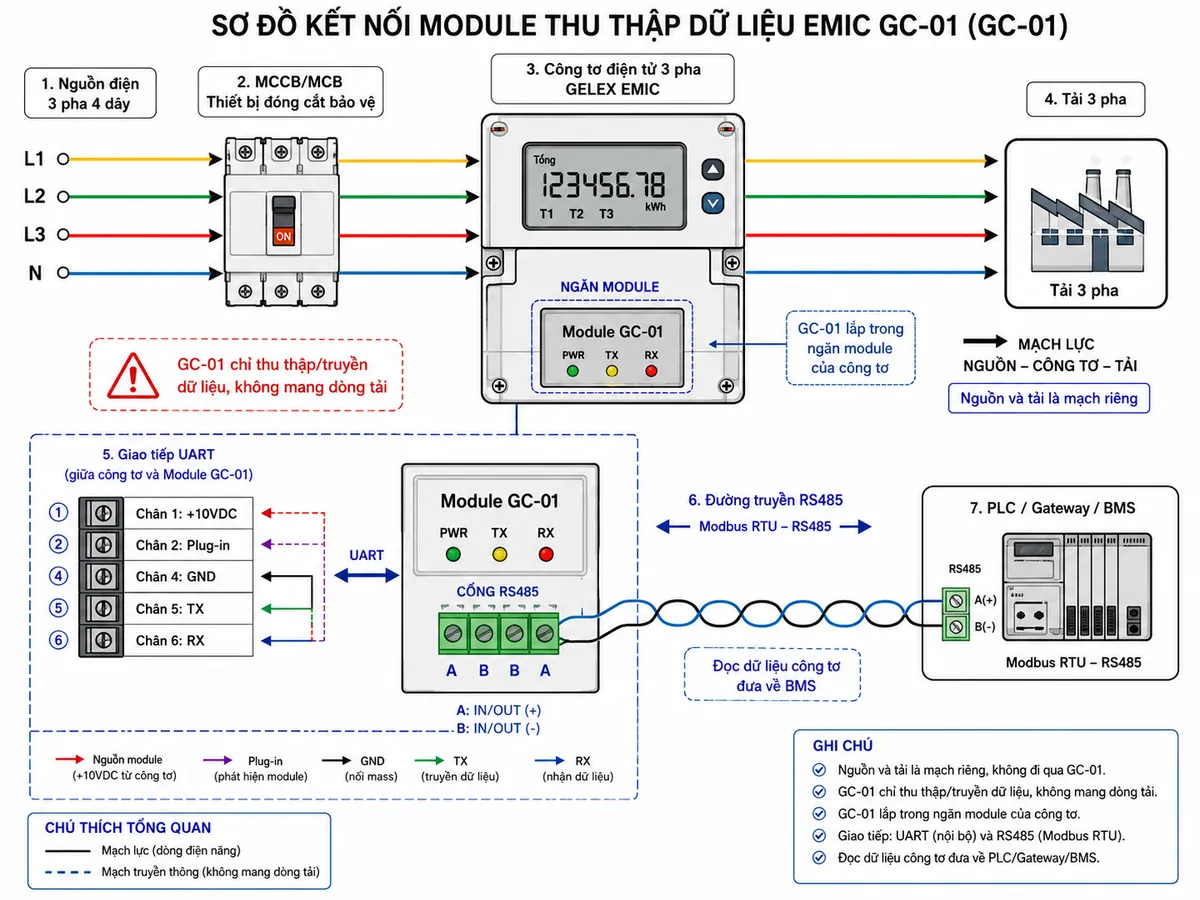

Kết nối GC-01 với công tơ và hệ thống BMS

Module RS485 GC-01 không phải là thiết bị mang dòng điện tải. Module được lắp vào ngăn dành cho truyền thông của công tơ điện tử ba pha tương thích và trao đổi dữ liệu với công tơ thông qua cổng UART. Nguồn thấp áp và các tín hiệu TX, RX, GND liên quan đến module được đưa qua đầu nối UART theo đúng sơ đồ chân do EMIC công bố.

Ở phía hệ thống giám sát, GC-01 đưa dữ liệu ra đường bus RS485 thông qua cực A và B. PLC, gateway hoặc BMS đóng vai trò thiết bị chủ Modbus có thể gửi yêu cầu đọc dữ liệu đến module và nhận dữ liệu công tơ trả về. Khi triển khai thực tế cần tuân thủ đúng sơ đồ đấu dây của công tơ tương thích, yêu cầu bảo vệ nguồn, cách ly điện và hướng dẫn RS485 của nhà sản xuất.

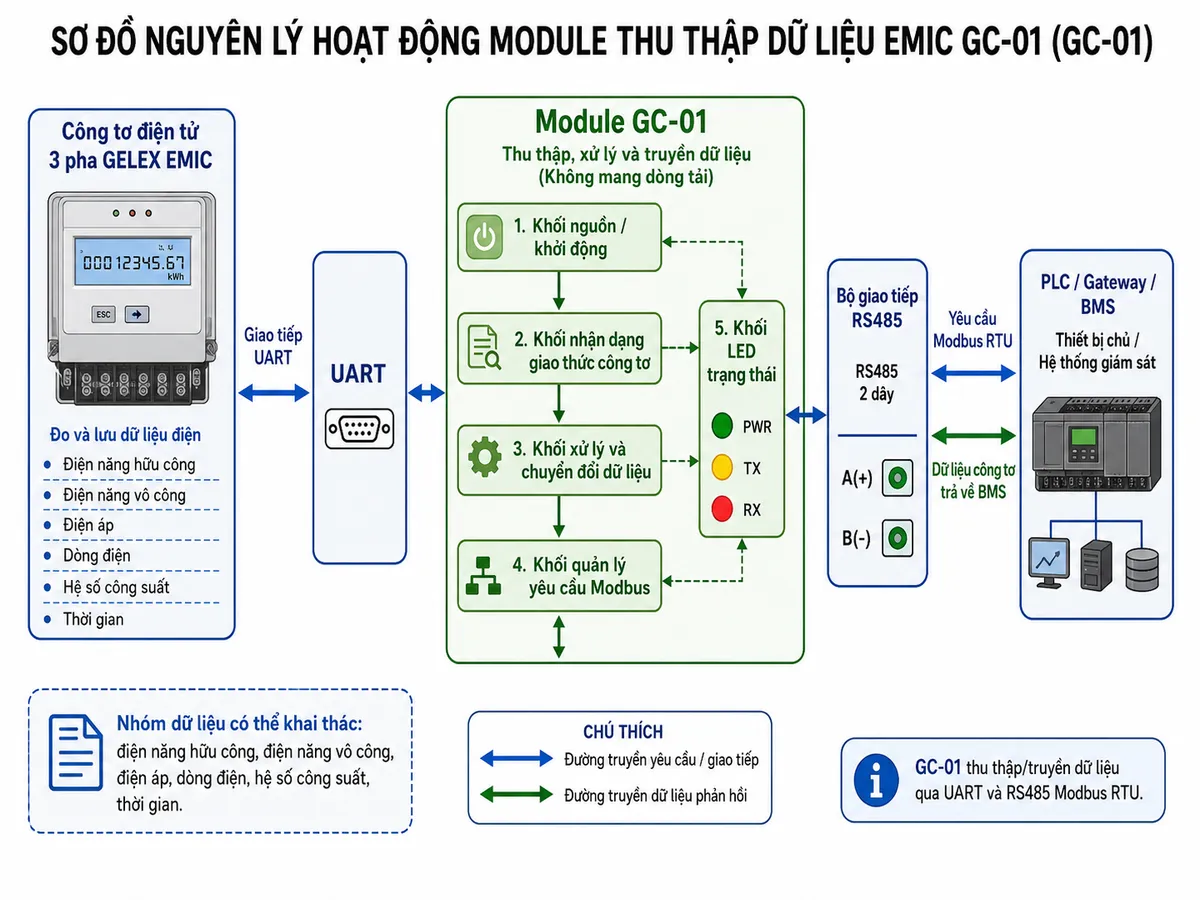

GC-01 thu thập và chuyển đổi dữ liệu như thế nào?

Trong quá trình hoạt động, công tơ thực hiện chức năng đo và lưu các đại lượng điện. GC-01 giao tiếp UART với công tơ, nhận dạng giao thức truyền thông tương ứng, tiếp nhận dữ liệu cần thiết rồi cung cấp dữ liệu này dưới dạng các thanh ghi để thiết bị chủ truy cập qua Modbus RTU.

Theo tài liệu kỹ thuật, vùng dữ liệu mà GC-01 có thể cung cấp bao gồm các nhóm như điện năng hữu công, điện năng vô công và một số thông số điện tức thời do công tơ hỗ trợ, chẳng hạn điện áp từng pha, dòng điện từng pha, hệ số công suất và thời gian. Việc đọc dữ liệu từ phía Modbus được thực hiện theo bản đồ thanh ghi quy định cho module.

Hai LED trên GC-01 hỗ trợ theo dõi quá trình vận hành. LED được sử dụng để báo trạng thái hoạt động và nhận dạng giao thức; trạng thái nháy cũng giúp phản ánh quá trình nhận yêu cầu hợp lệ từ thiết bị chủ và quá trình module trả dữ liệu.

Ứng dụng điển hình

Module thu thập dữ liệu công tơ GC-01 phù hợp với các dự án cần đưa dữ liệu từ công tơ điện tử GELEX EMIC tương thích lên hệ thống quản lý trung tâm. Thiết bị đặc biệt hữu ích khi hạ tầng điều khiển đã sử dụng RS485 và Modbus RTU.

• Tích hợp công tơ điện vào hệ thống BMS của tòa nhà.
• Thu thập dữ liệu điện năng tại tủ điện và hệ thống phân phối điện.
• Đưa dữ liệu đo đếm về PLC, gateway hoặc bộ điều khiển có hỗ trợ Modbus RTU.
• Xây dựng hệ thống giám sát tiêu thụ điện tại nhà máy, tòa nhà thương mại và công trình kỹ thuật.
• Tập trung dữ liệu từ nhiều thiết bị trên mạng RS485 để phục vụ giám sát và quản lý năng lượng.

Khi lựa chọn GC-01 cần kiểm tra trước model công tơ, phiên bản phần cứng và khả năng hỗ trợ module của công tơ đang sử dụng. Việc tương thích không nên được suy luận chỉ dựa trên việc công tơ cùng mang thương hiệu EMIC.

Cam kết và nơi mua Module Thu thập dữ liệu EMIC GC-01

Khi cần mua EMIC GC-01 chính hãng cho hệ thống công tơ điện tử, khách hàng nên cung cấp đầy đủ model công tơ đang sử dụng và yêu cầu kết nối BMS/Modbus để lựa chọn đúng cấu hình. Điều này giúp hạn chế sai khác về khả năng tương thích, giao thức và phương án đấu nối khi đưa hệ thống vào vận hành.

Quý khách có nhu cầu mua Module Thu thập dữ liệu EMIC GC-01, tư vấn khả năng tương thích với công tơ hoặc xây dựng phương án kết nối RS485 Modbus RTU có thể liên hệ trực tiếp thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng phù hợp với hệ thống.

Câu hỏi thường gặp (FAQ)

EMIC GC-01 dùng để làm gì?

GC-01 dùng để lấy dữ liệu từ công tơ điện tử ba pha GELEX EMIC tương thích qua UART và cung cấp dữ liệu cho hệ thống bên ngoài bằng Modbus RTU trên đường truyền RS485 hai dây.

GC-01 có phải là công tơ điện hay thiết bị đo điện độc lập không?

Không. GC-01 là module truyền thông RS485, không trực tiếp thực hiện chức năng đo điện năng và không mang dòng tải. Dữ liệu đo được tạo bởi công tơ điện tử tương thích, sau đó GC-01 hỗ trợ truyền dữ liệu ra hệ thống giám sát.

Module GC-01 kết nối với công tơ bằng giao tiếp nào?

GC-01 giao tiếp nội bộ với công tơ thông qua UART. Tài liệu của EMIC cho biết module hỗ trợ giao thức DLMS và giao thức IEC theo TC 103/QĐ-EVN ở phía kết nối này.

GC-01 truyền dữ liệu tới BMS bằng giao thức nào?

Phía bên ngoài, GC-01 sử dụng Modbus RTU qua RS485 2 dây. Đây là giao thức phù hợp để kết nối với BMS, PLC, gateway hoặc thiết bị chủ Modbus tương thích.

GC-01 có thể đọc những loại dữ liệu nào từ công tơ?

Tùy dữ liệu được công tơ hỗ trợ và bản đồ thanh ghi của module, hệ thống có thể truy cập các nhóm dữ liệu như điện năng hữu công, điện năng vô công, điện áp pha, dòng điện pha, hệ số công suất và thời gian. Khi tích hợp cần sử dụng đúng bảng thanh ghi trong tài liệu kỹ thuật của GC-01.

Một mạng RS485 có thể kết nối bao nhiêu GC-01?

Theo tài liệu kỹ thuật của nhà sản xuất, một bus RS485 có thể có tối đa 32 thiết bị; khi cần mở rộng quy mô mạng có thể sử dụng repeater phù hợp.

Có thể lắp GC-01 cho mọi công tơ EMIC không?

Không nên mặc định như vậy. Khả năng tương thích GC-01 cần được xác nhận theo đúng model và phiên bản công tơ. GC-01 được thiết kế để lắp vào ngăn module của các công tơ điện tử ba pha GELEX EMIC tương thích, vì vậy nên đối chiếu tài liệu của công tơ trước khi đặt hàng hoặc lắp đặt.
