Công Tơ Điện Tử 3 Pha 3 Giá Gián Tiếp 5(10)A EMIC ME-41

Tôi sẽ đối chiếu thông tin của đúng model ME-41 từ nguồn hãng/catalogue và các trang kỹ thuật liên quan, sau đó chỉ giữ những đặc tính có căn cứ để tránh suy diễn thông số.```html

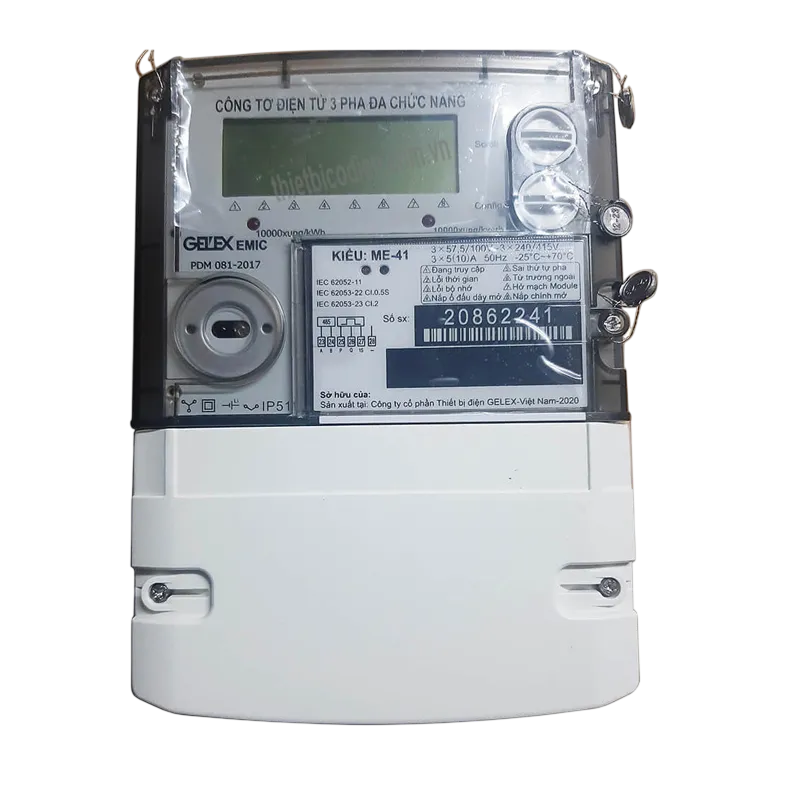

1) Giới thiệu Công Tơ Điện Tử 3 Pha 3 Giá Gián Tiếp 5(10)A EMIC ME-41

Công Tơ Điện Tử 3 Pha 3 Giá Gián Tiếp 5(10)A EMIC ME-41 là công tơ điện tử ba pha đa chức năng dùng cho hệ thống đo đếm gián tiếp, phù hợp với lưới điện 3 pha 3 dây hoặc 3 pha 4 dây. Thiết bị hỗ trợ đo điện năng hữu công và vô công theo hai chiều giao/nhận, quản lý điện năng theo nhiều biểu giá, theo dõi các đại lượng điện tức thời và tích hợp các phương thức truyền thông phục vụ quản lý dữ liệu đo đếm. citeturn904563view0

EMIC là thương hiệu thiết bị đo điện của Việt Nam. Tiền thân của Công ty Cổ phần Thiết bị đo điện EMIC là Nhà máy sản xuất Thiết bị Đo Điện được thành lập năm 1983. Theo giới thiệu chính thức của hãng, EMIC là một trong những đơn vị tiên phong trong nước về sản xuất thiết bị đo lường điện, với các dòng sản phẩm như công tơ điện, biến dòng và các thiết bị đo điện khác. thích hợp cho các hệ thống điện công nghiệp có dòng tải sơ cấp lớn, nơi công tơ nhận tín hiệu dòng thứ cấp từ CT thay vì cho toàn bộ dòng tải đi trực tiếp qua thiết bị.

2) Ưu điểm và tính năng nổi bật của EMIC ME-41

• Đo điện năng hữu công và vô công hai chiều, hỗ trợ theo dõi cả chiều giao và chiều nhận điện năng.
• Quản lý 3 biểu giá theo lịch thời gian được cấu hình, phù hợp với nhu cầu theo dõi và phân bổ điện năng theo từng khoảng sử dụng.
• Đo và hiển thị nhiều đại lượng của hệ thống điện như điện áp, dòng điện, công suất tác dụng, công suất phản kháng và hệ số công suất.
• Hiển thị mã OBIS cùng các đại lượng đo, thuận tiện cho nhận dạng và quản lý dữ liệu đo đếm.
• Hỗ trợ lưu dữ liệu đo đếm trong bộ nhớ FLASHROM, chốt dữ liệu hóa đơn và khảo sát biểu đồ phụ tải.
• Có khả năng cảnh báo nhiều trạng thái bất thường như quá áp, thấp áp, quá dòng, sai thứ tự pha, pin yếu và ngược chiều công suất.
• Giao tiếp RS-485 và cổng quang phục vụ lập trình, đọc dữ liệu và quản trị công tơ.
• Có khả năng kết hợp module truyền thông để tham gia hệ thống thu thập dữ liệu đo đếm tự động AMR.
• Cơ chế phân quyền bằng mật khẩu hỗ trợ kiểm soát thao tác đọc dữ liệu, đồng bộ thời gian và cấu hình công tơ.

Đặc tính kỹ thuật chính

Các đặc tính dưới đây được đối chiếu với trang sản phẩm chính thức của EMIC và catalogue ME-41. citeturn904563view0turn465788view0turn177984view0

Hạng mục	Đặc tính
Kiểu hệ thống	Lưới điện 3 pha 3 dây hoặc 3 pha 4 dây, đấu nối gián tiếp
Điện áp danh định	3x57,5/100V - 3x240/415V
Dòng điện danh định	3x5(10)A
Tần số	50Hz
Cấp chính xác điện năng hữu công	Cl.0,5S
Cấp chính xác điện năng vô công	Cl.2
Hằng số công tơ	10000 xung/kWh; 10000 xung/kvarh
Biểu giá	3 biểu giá, hỗ trợ 8 khoảng thời gian chuyển biểu giá
Đại lượng đo	Điện năng hữu công, điện năng vô công, V, A, kW, kvar, PF và các đại lượng liên quan
Lưu trữ	Bộ nhớ FLASHROM, hỗ trợ dữ liệu hóa đơn và biểu đồ phụ tải
Truyền thông	Cổng quang cách ly, RS-485; hỗ trợ module Mesh-RF/PLC/GPRS cho hệ thống AMR
Cấp bảo vệ vỏ	IP51
Cấp cách điện	II

3) Chức năng, nguyên lý hoạt động và ứng dụng của EMIC ME-41

Đấu nối gián tiếp qua biến dòng CT

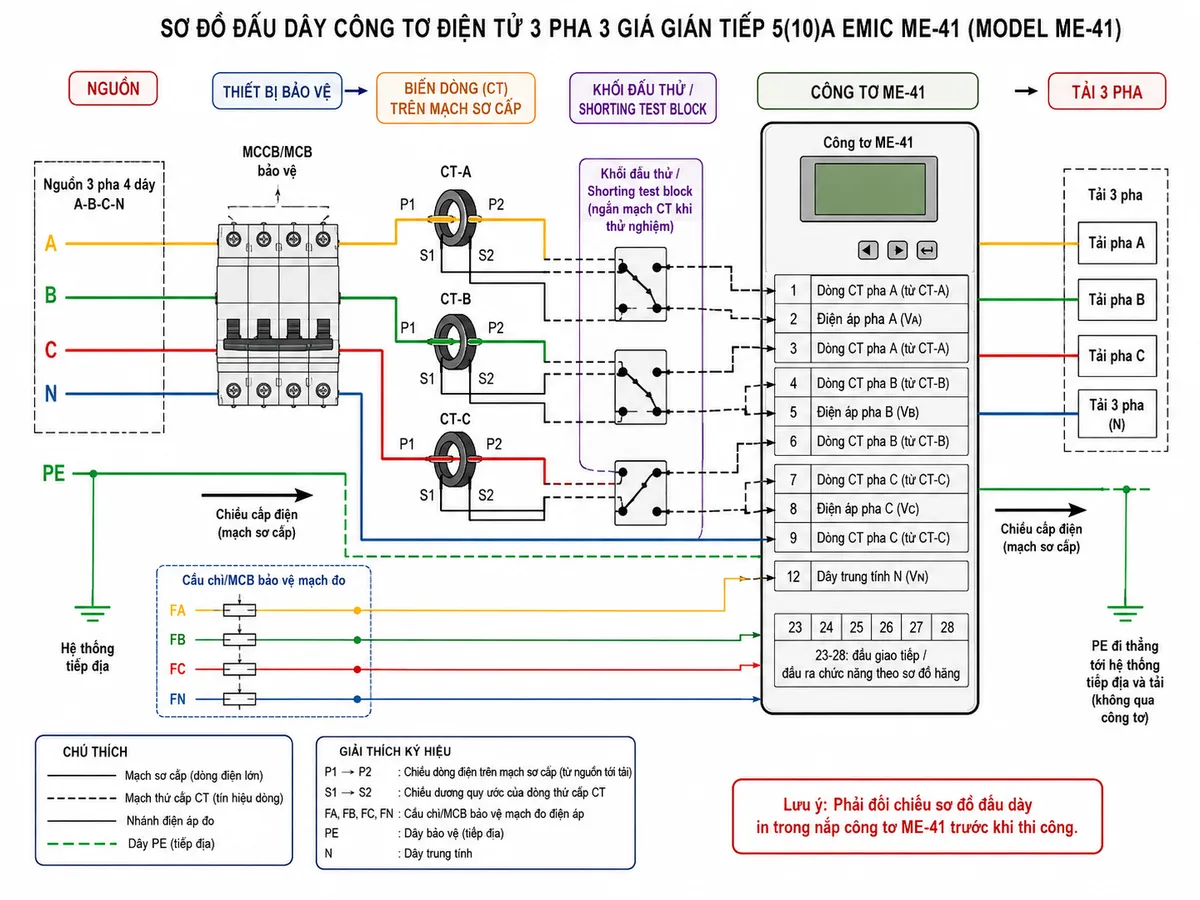

Khác với công tơ đấu trực tiếp, ME-41 5(10)A gián tiếp nhận tín hiệu dòng điện từ mạch thứ cấp của các biến dòng đo lường CT. Với cấu hình 3 pha 4 dây qua 3 CT được thể hiện trong catalogue, các nhóm cực 1-2-3, 4-5-6 và 7-8-9 được sử dụng cho các mạch đo của ba pha, trong đó các cực 1-3, 4-6 và 7-9 thuộc đường dòng thứ cấp CT; các cực 2, 5 và 8 nhận tín hiệu điện áp tương ứng các pha A, B và C; cực 12 nối trung tính N. Catalogue cũng thể hiện các đầu giao tiếp và đầu ra chức năng ở nhóm cực 23-28. citeturn177984view0turn985363view2

Khi thiết kế tủ đo, mạch sơ cấp của tải cần có thiết bị đóng cắt và bảo vệ phù hợp. Mạch thứ cấp CT cần bố trí theo đúng nguyên tắc đo lường, thuận tiện cho cô lập và ngắn mạch an toàn khi kiểm tra hoặc tháo công tơ; tuyệt đối không để hở mạch thứ cấp CT đang mang dòng. Các mạch điện áp đo cũng cần được bảo vệ và cô lập phù hợp. Việc đấu nối thực tế phải đối chiếu sơ đồ in trong nắp che ổ đấu dây và tài liệu kỹ thuật của đúng phiên bản công tơ.

Nguyên lý đo và xử lý điện năng

Trong quá trình vận hành, tín hiệu điện áp của từng pha và tín hiệu dòng điện thứ cấp từ CT được đưa vào khối đo/lấy mẫu của công tơ. Bộ xử lý điện tử tính toán các đại lượng điện, tích lũy điện năng hữu công kWh và điện năng vô công kvarh, đồng thời xác định các thông số tức thời phục vụ giám sát hệ thống. ME-41 có khả năng đo điện năng theo hai chiều giao/nhận. citeturn904563view0turn985363view2

Đ chỗ qua cổng quang hoặc RS-485. Tùy cấu hình hệ thống, công tơ còn hỗ trợ các module truyền thông phục vụ thu thập dữ liệu AMR, giúp giảm công việc ghi chỉ số thủ công và tạo nền tảng cho hệ thống quản lý năng lượng tập trung. citeturn904563view0turn nền trắng, bố cục ngang; bên trái là lưới và tải điện 3 pha, ba CT-A/CT-B/CT-C lấy tín hiệu dòng thứ cấp và các dây điện áp A-B-C-N cung cấp tín hiệu điện áp; các tín hiệu đi vào khối đo/lấy mẫu, sau đó truyền tới khối xử lý điện tử tính điện năng hữu công kWh, điện năng vô công kvarh theo hai chiều giao/nhận và các đại lượng V, A, kW, kvar, PF; khối xử lý kết nối với đồng hồ thời gian và khối quản lý 3 biểu giá để phân bổ điện năng theo lịch; từ bộ xử lý chia các nhánh tới bộ nhớ FLASHROM lưu dữ liệu hóa đơn/sự kiện/biểu đồ phụ tải, màn hình LCD hiển thị đại lượng và mã OBIS, khối cảnh báo quá áp-thấp áp-quá dòng-sai thứ tự pha-pin yếu-ngược chiều công suất, bộ tạo xung kiểm định hữu công/vô công, cổng quang và RS-485; bổ sung nhánh module Mesh-RF/PLC/GPRS kết nối hệ thống thu thập dữ liệu AMR; dùng mũi tên rõ ràng thể hiện luồng tín hiệu đo lường, xử lý, phân biểu giá, lưu trữ, hiển thị và truyền dữ liệu]]

Ứng dụng thực tế

Công tơ điện tử 3 pha gián tiếp EMIC ME-41 phù hợp với hệ thống cần đo đếm điện năng qua CT như tủ điện tổng, nhà máy sản xuất, xưởng công nghiệp, trạm điện, tòa nhà thương mại, hệ thống quản lý năng lượng và các điểm đo có dòng sơ cấp lớn. Tỷ số biến dòng sử dụng trong hệ thống phải được lựa chọn phù hợp với dòng tải thực tế và được cấu hình đúng khi tính toán, quản lý số liệu.

Khả năng đo nhiều đại lượng, lưu dữ liệu phụ tải và truyền thông giúp ME-41 không chỉ phục vụ ghi nhận điện năng mà còn hữu ích trong việc theo dõi phụ tải, phân tích tình trạng sử dụng điện và xây dựng hệ thống thu thập dữ liệu tập trung.

4) Cam kết và nơi mua Công Tơ EMIC ME-41 chính hãng

Khi lựa chọn EMIC ME-41 chính hãng, khách hàng nên đặc biệt quan tâm đến đúng phiên bản công tơ, cấu hình đo gián tiếp, yêu cầu kiểm định, tỷ số CT của hệ thống và phương án truyền thông cần sử dụng. Đây là những yếu tố ảnh hưởng trực tiếp đến khả năng lắp đặt và khai thác thiết bị trong hệ thống điện thực tế.

Khách hàng có nhu cầu mua Công Tơ Điện Tử 3 Pha 3 Giá Gián Tiếp 5(10)A EMIC ME-41 có thể đặt hàng chính hãng tại thietbicodien. Chúng tôi hỗ trợ tư vấn lựa chọn công tơ, biến dòng CT, phương án đấu nối và cấu hình phù hợp với hệ thống đo đếm của từng công trình.

Câu hỏi thường gặp (FAQ)

EMIC ME-41 là công tơ trực tiếp hay gián tiếp?

ME-41 trong cấu hình sản phẩm này là công tơ đo gián tiếp. Dòng điện của tải được đo thông qua biến dòng CT, sau đó tín hiệu dòng thứ cấp được đưa về công tơ để xử lý và tính điện năng.

Dòng 5(10)A của ME-41 có phải là dòng tải tối đa của hệ thống không?

Không. Với công tơ gián tiếp, giá trị 5(10)A thuộc mạch dòng đo của công tơ, không phải giới hạn dòng sơ cấp của toàn bộ tải. Khả năng đo dòng sơ cấp của hệ thống phụ thuộc vào tỷ số CT được lựa chọn cho điểm đo.

ME-41 có đo được cả điện năng hữu công và vô công không?

Có. Công tơ hỗ trợ đo điện năng hữu công và vô công theo hai chiều giao/nhận, đồng thời theo dõi nhiều đại lượng điện tức thời phục vụ vận hành và quản lý hệ thống. citeturn904563view0

ME-41 có hỗ trợ 3 biểu giá không?

Có. Thiết bị có cấu trúc 3 biểu giá và cho thể đọc dữ liệu từ xa không?

Có. ME-41 trang bị cổng quang và RS-485, đồng thời hỗ trợ các module truyền thông Mesh-RF/PLC/GPRS tùy cấu hình để tích hợp vào hệ thống thu thập dữ liệu AMR. citeturn904563view0

ME-41 có phù hợp cho nhà máy và tủ điện tổng không?

Có. Hình thức đo đếm gián tiếp qua CT, khả năng đo nhiều đại lượng điện, quản lý biểu giá, lưu biểu đồ phụ tải và truyền dữ liệu làm cho ME-41 phù hợp với nhiều điểm đo trong nhà máy, tủ điện tổng, tòa nhà và hệ thống quản lý năng lượng.

Khi đấu công tơ ME-41 qua CT cần lưu ý điều gì?

Cần đấu đúng cực tính và thứ tự pha của các CT, đúng mạch điện áp theo sơ đồ của hãng, lựa chọn tỷ số CT phù hợp và bảo đảm mạch thứ cấp CT không bị hở khi đang vận hành. Trước khi đóng điện phải đối chiếu sơ đồ đấu nối in trên nắp che ổ đấu dây của đúng công tơ được lắp đặt.
