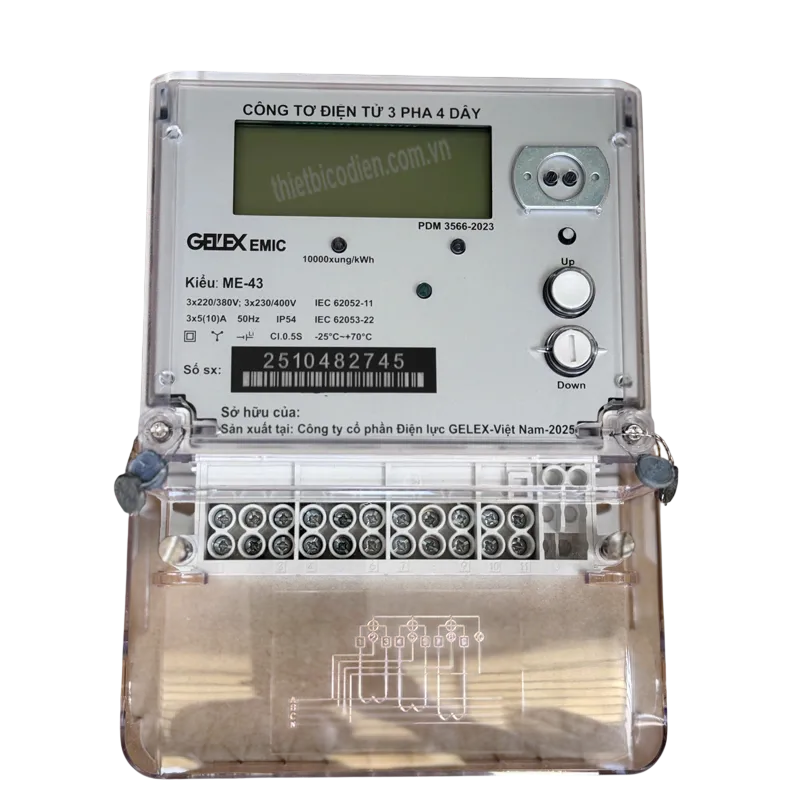

1. Giới thiệu Công tơ điện tử 3 pha 1 giá gián tiếp 5(10)A EMIC ME-43

Công tơ điện tử 3 pha 1 giá gián tiếp 5(10)A EMIC ME-43 là thiết bị đo đếm điện năng dành cho hệ thống điện 3 pha 4 dây, sử dụng phương thức đo gián tiếp qua biến dòng CT. Sản phẩm tập trung vào chức năng đo tổng điện năng hữu công, hiển thị bằng LCD và phù hợp với các hệ thống phân phối điện cần sử dụng biến dòng đo lường thay vì đưa trực tiếp dòng tải qua công tơ.

EMIC là thương hiệu thiết bị đo điện của Việt Nam. Theo thông tin giới thiệu chính thức của hãng, tiền thân là Nhà máy sản xuất thiết bị đo điện được thành lập ngày 01/04/1983. EMIC phát triển nhiều dòng thiết bị đo lường điện như công tơ một pha, ba pha, công tơ điện tử, biến dòng và biến điện áp đo lường. ME-43 thuộc dòng công tơ điện tử 3 pha 4 dây 1 biểu giá của hãng.

Theo catalogue ME-43 phiên bản 06/2024 của nhà sản xuất, biến thể 5(10)A được thiết kế cho phương thức đấu nối gián tiếp và có cấp chính xác phù hợp cho hệ đo đếm sử dụng biến dòng. Thiết bị được sản xuất tại Việt Nam, thuận tiện cho các công trình điện công nghiệp, tủ phân phối và hệ thống quản lý điện năng trong nước.

2. Ưu điểm và tính năng nổi bật của EMIC ME-43 5(10)A

• Công tơ điện tử 3 pha 4 dây với cấu trúc 1 biểu giá, phù hợp khi yêu cầu chính là ghi nhận tổng điện năng hữu công tiêu thụ.
• Đo điện năng hữu công kWh bằng công nghệ điện tử, kết quả được hiển thị trực quan trên màn hình LCD.
• Phiên bản 5(10)A đo gián tiếp nhận tín hiệu dòng điện từ thứ cấp của các biến dòng CT, phù hợp với hệ thống có dòng tải thực tế lớn hơn khả năng đấu trực tiếp của công tơ.
• Cấp chính xác 0.5S cho biến thể đo gián tiếp, đáp ứng nhu cầu đo đếm có yêu cầu độ chính xác cao hơn công tơ điện tử trực tiếp cấp 1.
• Có chức năng cảnh báo lỗi điện áp trên màn hình LCD, hỗ trợ người vận hành nhận biết bất thường liên quan đến tín hiệu điện áp đo.
• Dữ liệu được lưu trong bộ nhớ EEPROM, đồng thời các thông số hiển thị trên LCD có khả năng lập trình theo thiết kế của thiết bị.
• Tích hợp cổng quang cách ly phục vụ giao tiếp, khai thác hoặc kiểm tra dữ liệu bằng thiết bị tương thích.
• Vỏ công tơ có cấp bảo vệ phù hợp với môi trường lắp đặt trong tủ điện và thiết bị có cấp cách điện II theo catalogue của hãng.

Thông số kỹ thuật tiêu biểu theo catalogue ME-43

Thông số	Giá trị
Kiểu hệ thống	3 pha 4 dây
Số biểu giá	1 biểu giá
Đại lượng đo	Tổng điện năng hữu công
Điện áp danh định	3×220/380V hoặc 3×230/400V
Dải điện áp hoạt động	0,8Un đến 1,2Un
Dòng điện danh định của biến thể gián tiếp	3×5(10)A
Tần số	50Hz ±2,5Hz
Hằng số công tơ của biến thể 5(10)A	10000 xung/kWh
Cấp chính xác của biến thể 5(10)A	0.5S
Hiển thị	LCD panel
Bộ nhớ	EEPROM
Truyền thông	Cổng quang cách ly
Cấp bảo vệ vỏ	IP54
Cấp cách điện	II
Kích thước	235 × 177 × 55 mm
Nhiệt độ làm việc	-25°C đến +70°C
Độ ẩm	95%
Trọng lượng	0,9 kg

3. Chức năng, nguyên lý hoạt động và ứng dụng của Công tơ EMIC ME-43

Đấu nối gián tiếp qua biến dòng CT

Điểm quan trọng của EMIC ME-43 5(10)A là công tơ không được đấu để toàn bộ dòng tải công suất lớn chạy trực tiếp qua mạch dòng của thiết bị. Thay vào đó, trên từng pha của hệ thống bố trí biến dòng đo lường CT; dòng thứ cấp của các CT được đưa về mạch dòng của công tơ, trong khi điện áp của ba pha và dây trung tính được đưa tới các đầu vào điện áp tương ứng.

Khi thiết kế hệ đo đếm, tỷ số biến dòng CT phải được lựa chọn phù hợp với dòng tải và phương án đo đếm. Việc tính toán hoặc quy đổi điện năng thực tế phải căn cứ vào tỷ số CT và hồ sơ kỹ thuật của hệ thống. Không nên tự suy đoán hệ số nhân hoặc thay đổi cách đấu chân nếu chưa đối chiếu sơ đồ của nhà sản xuất.

Đối với mạch thứ cấp CT, cần tuân thủ quy trình an toàn dành cho biến dòng đo lường. Không được tùy tiện để hở mạch thứ cấp CT khi sơ cấp đang mang dòng. Việc lắp đặt, cô lập, kiểm tra và nghiệm thu nên do nhân sự điện có chuyên môn thực hiện theo bản vẽ thiết kế và yêu cầu của hệ thống đo đếm.

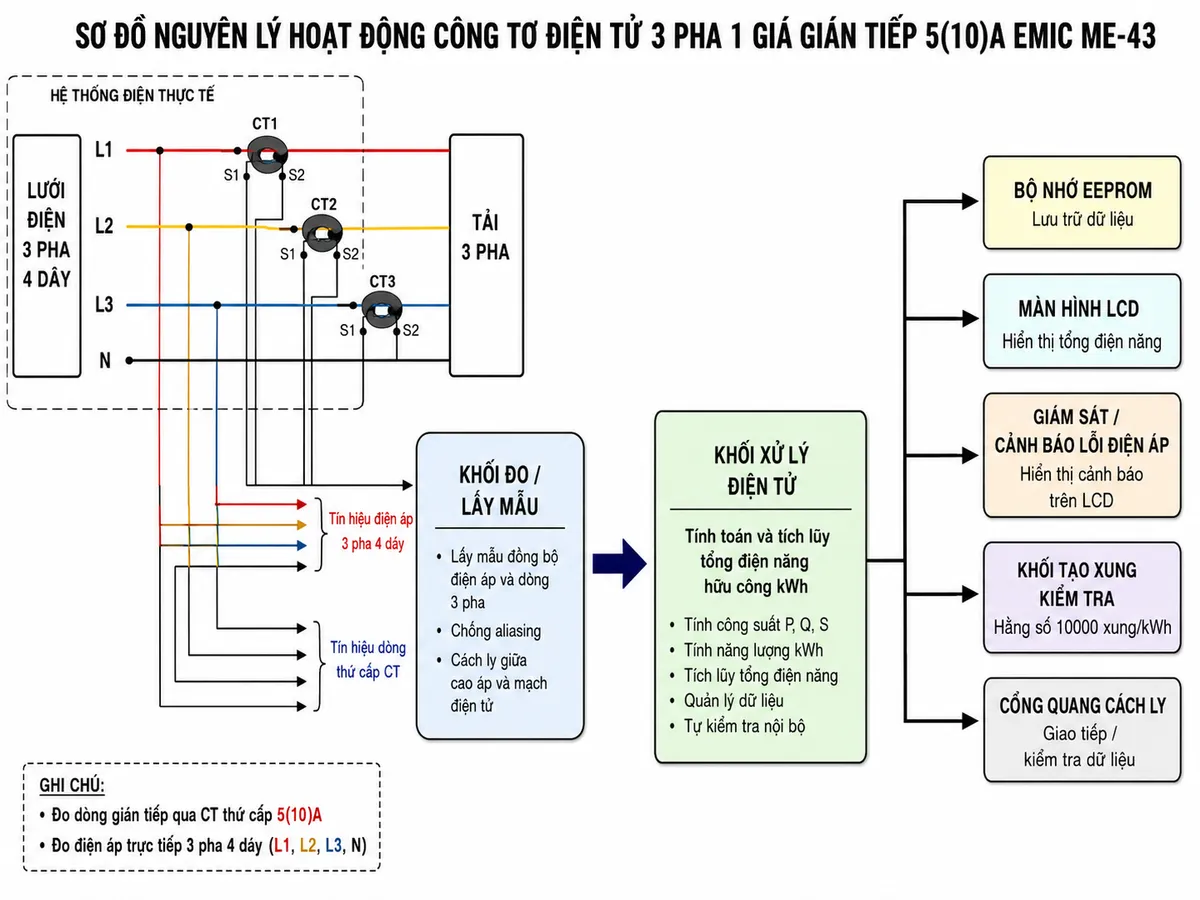

Nguyên lý đo và tích lũy điện năng

Trong quá trình vận hành, công tơ đo điện năng gián tiếp nhận đồng thời tín hiệu điện áp của hệ thống và tín hiệu dòng điện thứ cấp từ ba biến dòng CT. Các tín hiệu này được đưa tới mạch đo và xử lý điện tử để xác định, tích phân và tích lũy tổng điện năng hữu công theo thời gian.

Giá trị điện năng được lưu trong EEPROM và hiển thị trên LCD. Khối giám sát điện áp đồng thời hỗ trợ phát hiện tình trạng lỗi điện áp và đưa cảnh báo lên màn hình. Công tơ cũng có cổng quang cách ly phục vụ giao tiếp với thiết bị phù hợp, trong khi hệ thống xung đo được sử dụng cho mục đích kiểm tra và kiểm định theo hằng số của biến thể 5(10)A.

Ứng dụng thực tế

Công tơ 3 pha đo gián tiếp qua CT phù hợp với các hệ thống mà dòng tải không được đưa trực tiếp qua công tơ, chẳng hạn tủ phân phối điện, tủ tổng, hệ thống cấp điện cho nhà xưởng, tòa nhà thương mại, khu sản xuất và các nhánh phụ tải ba pha cần theo dõi lượng điện năng tiêu thụ.

ME-43 đặc biệt phù hợp khi người dùng cần một giải pháp tập trung vào đo tổng điện năng hữu công 1 biểu giá, có LCD, bộ nhớ điện tử và cổng quang, thay vì các chức năng quản lý nhiều biểu giá hoặc truyền thông từ xa phức tạp.

4. Cam kết và nơi mua Công tơ điện tử EMIC ME-43 chính hãng

Khi lựa chọn Công tơ điện tử 3 pha 1 giá gián tiếp 5(10)A EMIC ME-43, người mua nên xác định đúng phiên bản gián tiếp, yêu cầu về kiểm định, tỷ số biến dòng CT của hệ thống và hồ sơ kỹ thuật trước khi đặt hàng. Điều này giúp tránh nhầm với phiên bản ME-43 đấu trực tiếp có dải dòng khác và sơ đồ đấu nối khác.

Khách hàng có nhu cầu mua EMIC ME-43 chính hãng, tư vấn lựa chọn công tơ, biến dòng CT và thiết bị điện liên quan có thể đặt hàng tại thietbicodien. Sản phẩm được cung cấp đúng model, hỗ trợ thông tin kỹ thuật và lựa chọn cấu hình phù hợp cho hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

EMIC ME-43 5(10)A là công tơ trực tiếp hay gián tiếp?

ME-43 5(10)A là phiên bản đo gián tiếp. Công tơ nhận tín hiệu dòng điện từ thứ cấp của các biến dòng CT thay vì để dòng tải công suất lớn đi trực tiếp qua mạch dòng của công tơ.

Công tơ ME-43 5(10)A đo những đại lượng nào?

Theo catalogue của nhà sản xuất, chức năng đo chính của phiên bản này là tổng điện năng hữu công kWh. Đây là công tơ 1 biểu giá, phù hợp với nhu cầu theo dõi tổng lượng điện năng tiêu thụ.

ME-43 có cần sử dụng biến dòng CT không?

Có. Với phiên bản gián tiếp 5(10)A, hệ thống cần sử dụng biến dòng CT phù hợp. Tỷ số CT phải được lựa chọn dựa trên dòng điện thực tế của phụ tải và thiết kế hệ đo đếm.

EMIC ME-43 có lưu dữ liệu khi vận hành không?

Có. Catalogue của hãng cho biết thông tin được lưu trên bộ nhớ EEPROM, đồng thời tổng điện năng hữu công được hiển thị qua màn hình LCD.

ME-43 có chức năng cảnh báo sự cố điện áp không?

Có. Công tơ có chức năng cảnh báo lỗi điện áp trên màn hình hiển thị, giúp người vận hành nhận biết bất thường liên quan đến tín hiệu điện áp của hệ thống đo.

Công tơ ME-43 có giao tiếp truyền thông không?

Thiết bị được trang bị cổng quang cách ly. Đây là giao diện truyền thông được nhà sản xuất công bố cho ME-43, phục vụ việc giao tiếp với thiết bị tương thích theo phương án khai thác dữ liệu phù hợp.

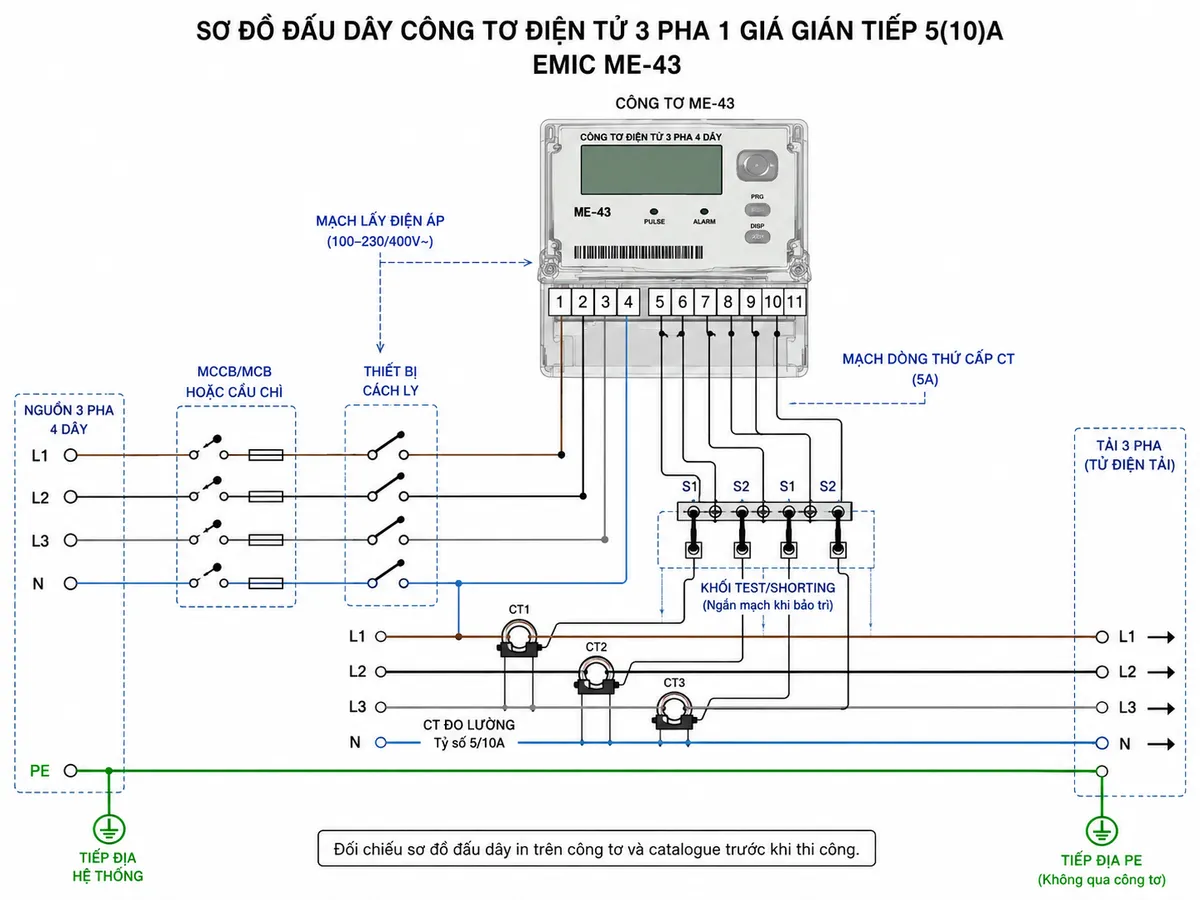

Có thể dùng sơ đồ đấu dây của ME-43 5(100)A cho bản 5(10)A không?
