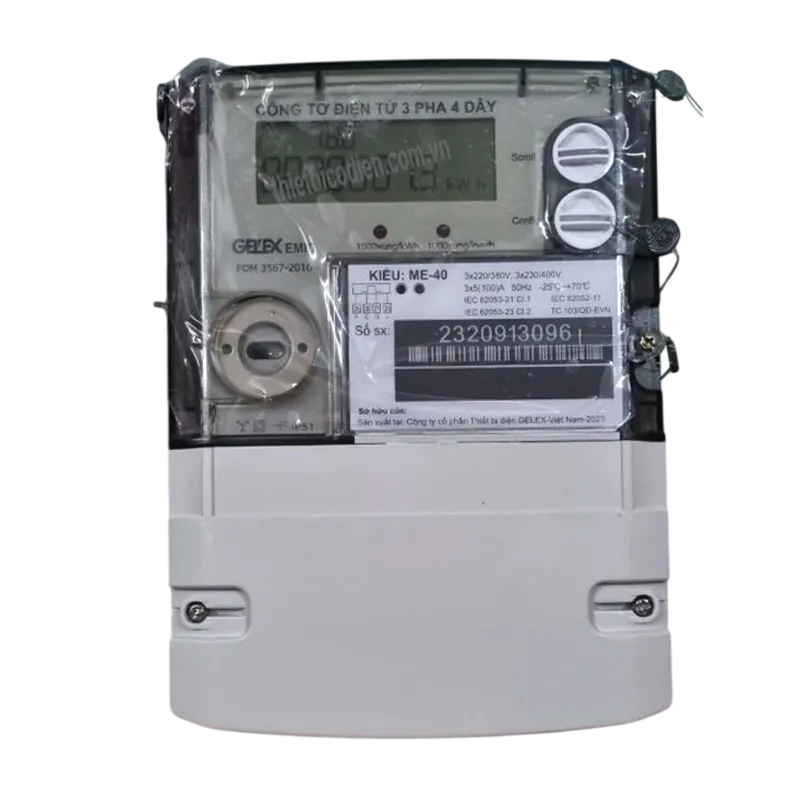

1. Giới thiệu Công Tơ Điện Tử 3 Pha 1 Giá Trực Tiếp 5(100)A EMIC ME-40

Công Tơ Điện Tử 3 Pha 1 Giá Trực Tiếp 5(100)A EMIC ME-40 là công tơ điện tử 3 pha 4 dây dùng để đo đếm điện năng trong hệ thống điện hạ áp, phù hợp với các phụ tải cần đo trực tiếp đến 100A mà không phải sử dụng biến dòng đo lường bên ngoài. Sản phẩm thuộc dòng ME-40 của EMIC, được thiết kế cho nhu cầu đo điện năng, giám sát thông số điện và hỗ trợ quản lý dữ liệu tiêu thụ điện.

EMIC là thương hiệu thiết bị đo điện của Việt Nam. Tiền thân của Công ty Cổ phần Thiết bị đo điện EMIC được thành lập năm 1983 và là một trong những đơn vị tiên phong trong nước về sản xuất công tơ, thiết bị đo lường điện và các sản phẩm phục vụ ngành điện. Nhà máy sản xuất của EMIC hiện đặt tại Bắc Ninh.

Thông tin kỹ thuật chính đã công bố cho ME-40

Thông số	Giá trị
Hệ thống đo	3 pha 4 dây
Số biểu giá	1 biểu giá
Kiểu đo của phiên bản này	Trực tiếp
Điện áp danh định	3x220/380V; 3x230/400V
Dòng điện danh định	3x5(100)A
Dải điện áp hoạt động	0,8Un đến 1,2Un
Tần số	50Hz ±2,5Hz
Hằng số công tơ phiên bản 5(100)A	1000 xung/kWh; 1000 xung/kvarh
Cấp chính xác loại trực tiếp	Hữu công cấp 1; vô công cấp 2
Hiển thị	LCD panel, thông số hiển thị có thể cấu hình
Lưu trữ dữ liệu	Bộ nhớ EEPROM
Cấp bảo vệ vỏ	IP51
Cấp cách điện	II
Tiêu chuẩn công bố	IEC 62052-11; IEC 62053-21, 22, 23; IEC 62056-21, 61

2. Ưu điểm và tính năng nổi bật của EMIC ME-40

Điểm đáng chú ý của EMIC ME-40 5(100)A là khả năng kết hợp giữa chức năng đo điện năng và giám sát nhiều đại lượng điện trên cùng một thiết bị. Với cấu hình công tơ điện tử 3 pha 1 giá đo trực tiếp, thiết bị phù hợp cho các hệ thống không cần phân chia sản lượng theo nhiều khung giờ nhưng vẫn muốn khai thác dữ liệu điện đầy đủ hơn so với công tơ cơ khí truyền thống.

• Đo và tích lũy điện năng hữu công kWh và điện năng vô công kvarh.
• Đo các đại lượng điện như điện áp, dòng điện, công suất hữu công, công suất vô công và hệ số công suất PF.
• Hỗ trợ cảnh báo các trạng thái như ngược chiều công suất, mất pha, sai thứ tự pha và pin yếu.
• Có chức năng chốt dữ liệu hóa đơn theo ngày, hỗ trợ quản lý và đối chiếu chỉ số điện năng.
• Dữ liệu được lưu trên EEPROM và các thông tin cần thiết được hiển thị bằng màn hình LCD.
• Tích hợp cổng quang cách ly trên mặt công tơ phục vụ lập trình và quản trị thiết bị.
• Có khả năng làm việc với các module truyền thông Mesh-RF, PLC hoặc GPRS phục vụ hệ thống thu thập dữ liệu AMR tùy cấu hình triển khai.
• Phiên bản trực tiếp 5(100)A cho phép dòng tải đi trực tiếp qua mạch dòng của công tơ, giúp hệ thống đo gọn hơn trong phạm vi ứng dụng phù hợp.

3. Chức năng, nguyên lý hoạt động và ứng dụng của Công Tơ EMIC ME-40

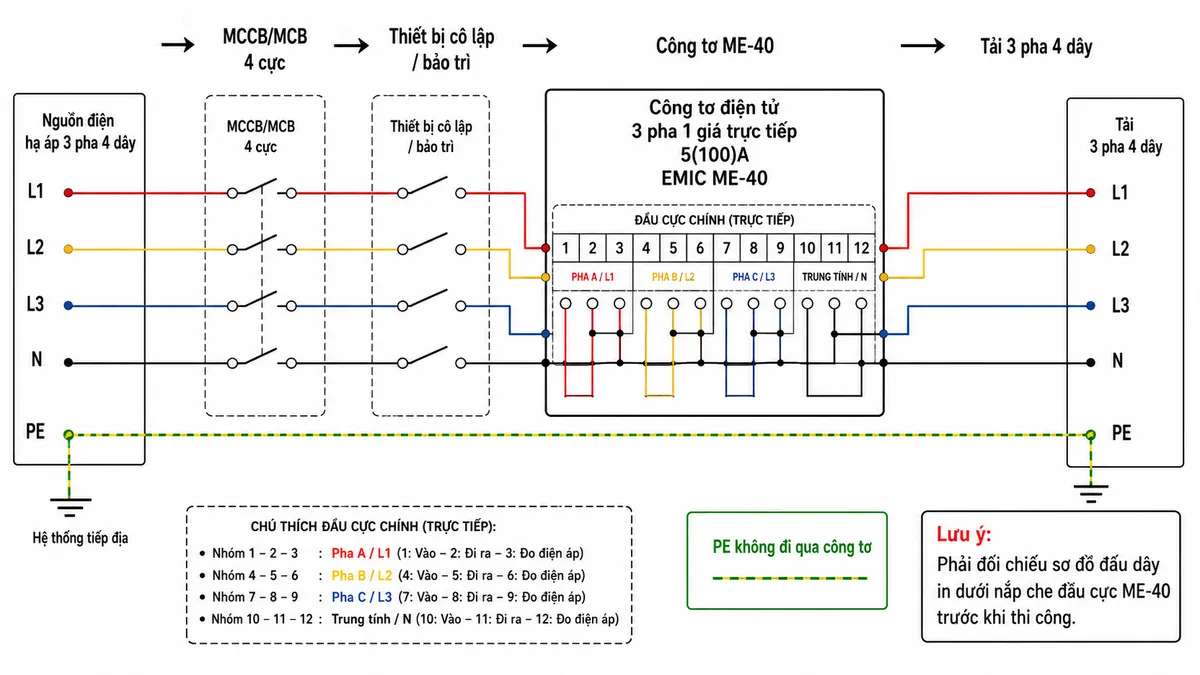

Sơ đồ đấu dây và kết nối

ME-40 phiên bản 5(100)A là công tơ 3 pha 4 dây đấu trực tiếp. Ba dây pha và dây trung tính từ nguồn được đưa qua thiết bị đóng cắt, bảo vệ phù hợp trước khi đi vào công tơ; sau công tơ, các dây tương ứng tiếp tục cấp điện cho tải. Sơ đồ đấu dây thực tế phải được thực hiện đúng sơ đồ do EMIC in trên nắp che đầu cực của thiết bị.

Do đây là phiên bản đo trực tiếp, dòng tải chạy qua các phần tử đo dòng bên trong công tơ thay vì được đưa vào từ cuộn thứ cấp của biến dòng CT như phiên bản 5(10)A. Việc lựa chọn tiết diện dây dẫn, thiết bị bảo vệ và phương pháp đấu nối cần căn cứ vào thiết kế của tủ điện, dòng tải thực tế và các yêu cầu an toàn điện hiện hành.

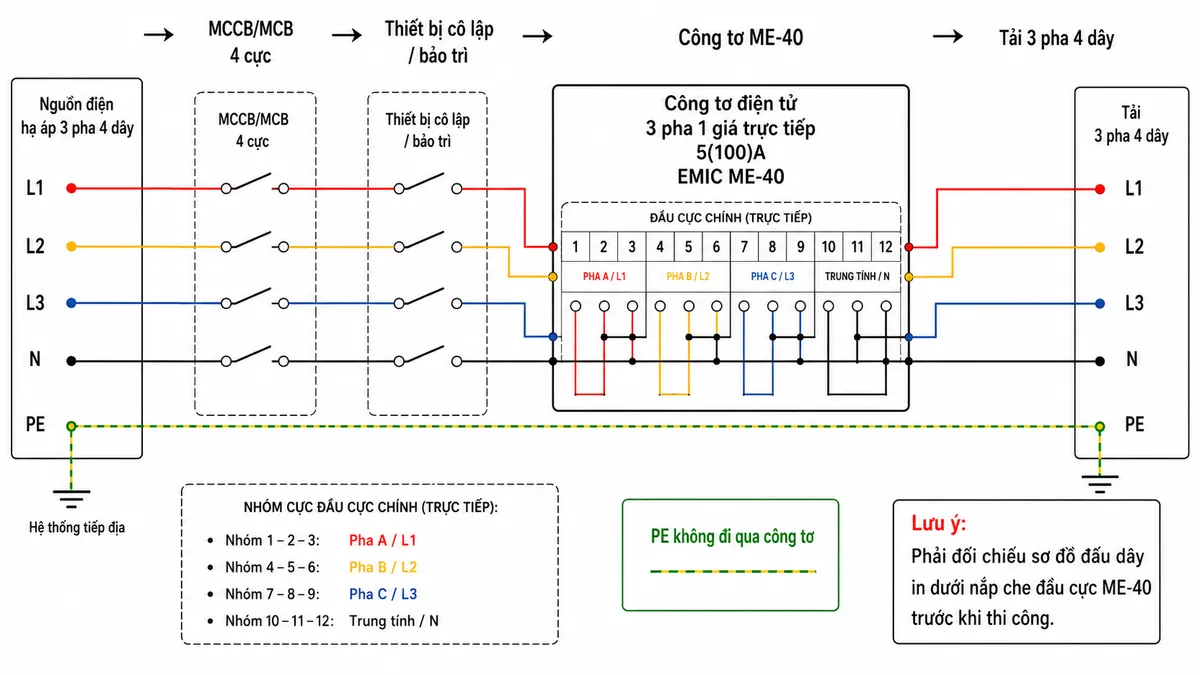

Nguyên lý hoạt động

Trong quá trình vận hành, ME-40 nhận đồng thời tín hiệu điện áp và dòng điện của ba pha. Các mạch đo bên trong lấy mẫu các đại lượng này, sau đó khối xử lý điện tử tính toán điện năng và các thông số của lưới điện. Giá trị điện năng được tích lũy theo thời gian, lưu trong bộ nhớ và đưa ra màn hình LCD để người vận hành theo dõi.

Đối với điện năng hữu công và vô công, công tơ liên tục xác định quan hệ giữa điện áp, dòng điện và góc pha để tính công suất tương ứng, sau đó tích phân theo thời gian thành kWh và kvarh. Đồng thời, hệ thống xử lý còn giám sát trạng thái pha và chiều công suất để đưa ra các chỉ thị cảnh báo cần thiết.

Ứng dụng thực tế

Công tơ điện tử 3 pha trực tiếp 100A ME-40 phù hợp với các hệ thống điện 3 pha 4 dây có yêu cầu đo đếm một biểu giá và dòng tải nằm trong phạm vi thiết kế của công tơ. Thiết bị có thể được sử dụng tại tủ điện tổng hoặc tủ điện nhánh của nhà xưởng, cơ sở sản xuất, tòa nhà, cửa hàng, kho bãi và các hệ thống điện thương mại hoặc công nghiệp cần theo dõi điện năng tiêu thụ.

Khả năng hiển thị nhiều thông số điện giúp người vận hành không chỉ đọc sản lượng điện mà còn có thêm dữ liệu phục vụ kiểm tra tình trạng tải, hệ số công suất và trạng thái các pha. Khi kết hợp với giải pháp truyền thông tương thích, ME-40 còn có thể trở thành điểm đo trong hệ thống thu thập dữ liệu công tơ AMR.

Lưu ý khi lựa chọn và lắp đặt

• Phải xác định đúng phiên bản ME-40 trực tiếp 5(100)A, tránh nhầm với phiên bản gián tiếp 5(10)A sử dụng biến dòng CT.
• Đấu đúng thứ tự pha, chiều nguồn và tải theo sơ đồ nằm dưới nắp che đầu cực của công tơ.
• Sử dụng thiết bị đóng cắt và bảo vệ phù hợp với hệ thống điện thực tế.
• Ngắt và cô lập hoàn toàn nguồn điện trước khi thao tác tại đầu cực công tơ.
• Không đưa dây PE qua mạch đo của công tơ; PE phải duy trì liên tục tới hệ thống tiếp địa và tải.
• Với yêu cầu đo đếm phục vụ thanh toán hoặc quản lý có tính pháp lý, cần kiểm tra yêu cầu kiểm định và niêm phong theo quy định áp dụng tại thời điểm lắp đặt.

4. Cam kết và nơi mua Công Tơ EMIC ME-40 chính hãng

Khi lựa chọn Công Tơ Điện Tử 3 Pha 1 Giá Trực Tiếp 5(100)A EMIC ME-40, khách hàng nên xác định đúng phiên bản dòng điện, điện áp hệ thống, nhu cầu kiểm định và phương thức thu thập dữ liệu để bảo đảm thiết bị phù hợp với công trình.

Để đặt mua EMIC ME-40 chính hãng, nhận tư vấn lựa chọn cấu hình, báo giá và hỗ trợ kỹ thuật cho hệ thống điện 3 pha, khách hàng có thể liên hệ trực tiếp thietbicodien. Chúng tôi hướng tới cung cấp đúng sản phẩm, đúng model và thông tin kỹ thuật rõ ràng để thuận tiện cho việc thiết kế, lắp đặt và vận hành.

Câu hỏi thường gặp (FAQ)

EMIC ME-40 5(100)A là công tơ trực tiếp hay gián tiếp?

Phiên bản ME-40 5(100)A được EMIC công bố là loại đo trực tiếp. Dòng điện tải đi trực tiếp qua công tơ, không sử dụng ba biến dòng CT bên ngoài như phiên bản ME-40 5(10)A gián tiếp.

ME-40 đo được những đại lượng nào?

Công tơ có chức năng đo điện năng hữu công kWh, điện năng vô công kvarh và các thông số điện gồm điện áp, dòng điện, công suất hữu công, công suất vô công và hệ số công suất PF.

Công tơ EMIC ME-40 có bao nhiêu biểu giá?

Đây là công tơ điện tử 3 pha 1 biểu giá. Thiết bị tích lũy điện năng trong một biểu giá thay vì phân chia sản lượng thành nhiều khung giờ như các dòng công tơ đa biểu giá.

ME-40 có lưu dữ liệu khi mất điện không?

Dữ liệu của công tơ được lưu trong bộ nhớ EEPROM. Đây là bộ nhớ không mất dữ liệu khi nguồn điện bị ngắt, giúp bảo toàn các thông tin điện năng đã được ghi nhận.

ME-40 có cảnh báo mất pha hoặc đấu sai pha không?

Có. Theo tài liệu của EMIC, thiết bị hỗ trợ cảnh báo mất pha, sai thứ tự pha và ngược chiều công suất, đồng thời có cảnh báo tình trạng pin yếu.

Công tơ ME-40 có thể đọc dữ liệu từ xa không?

ME-40 có cổng quang cách ly phục vụ lập trình và quản trị công tơ. Tài liệu EMIC cũng công bố khả năng sử dụng các module Mesh-RF, PLC hoặc GPRS để tích hợp với hệ thống thu thập dữ liệu AMR tùy cấu hình triển khai.

Phiên bản 5(100)A có cần lắp biến dòng CT không?

Không đối với sơ đồ đo trực tiếp thông thường của phiên bản này. Nếu dòng tải hoặc cấu trúc hệ thống yêu cầu đo qua CT, cần lựa chọn phiên bản công tơ gián tiếp phù hợp thay vì tự thay đổi sơ đồ của ME-40 5(100)A.
