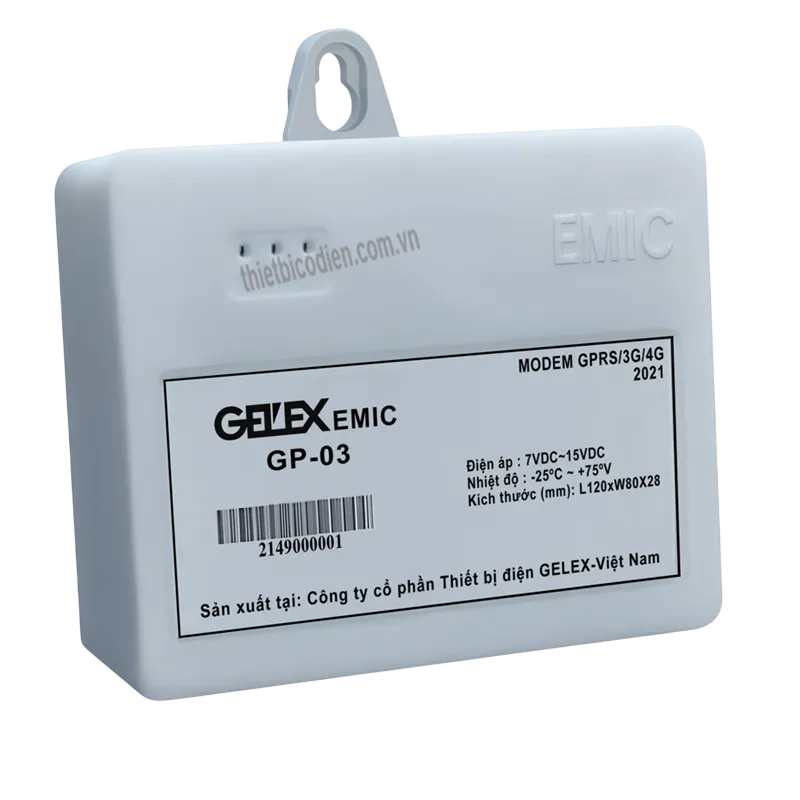

Module Thu thập dữ liệu EMIC GP-03 – Modem GPRS/3G/4G kết nối công tơ từ xa

Module Thu thập dữ liệu EMIC GP-03 là modem truyền thông dùng để kết nối công tơ điện tử với hệ thống thu thập dữ liệu từ xa. Khác với dạng module lắp trực tiếp trong ngăn công tơ, GP-03 được thiết kế dạng thiết bị rời, sử dụng nguồn ngoài và giao tiếp với công tơ thông qua RS232 hoặc RS485, phù hợp cho các hệ thống đọc công tơ tự động và quản lý điện năng tập trung.

Sản phẩm thuộc nhóm thiết bị đo lường và truyền thông của EMIC, thương hiệu thiết bị điện Việt Nam thuộc hệ sinh thái GELEX Electric. GP-03 được nghiên cứu nhằm mở rộng khả năng truyền dữ liệu của công tơ điện tử qua mạng di động, giúp giảm thao tác đọc chỉ số trực tiếp tại hiện trường và hỗ trợ quản lý nhiều điểm đo trên một hệ thống trung tâm.

Ưu điểm và tính năng nổi bật của EMIC GP-03

Modem GPRS/3G/4G EMIC GP-03 nổi bật ở thiết kế lắp rời bên ngoài công tơ, giao diện kết nối linh hoạt và khả năng truyền dữ liệu qua hạ tầng mạng di động. Thiết bị có thể được ứng dụng trong các hệ thống đo xa mà việc tích hợp module trực tiếp vào bên trong công tơ không phù hợp.

• Thiết kế dạng modem rời, thuận tiện bố trí bên ngoài công tơ điện tử.
• Kết nối với công tơ bằng RS232 hoặc RS485.
• Hỗ trợ giao thức DLMS hoặc IEC 62056-21 trong quá trình trao đổi dữ liệu với công tơ tương thích.
• Hỗ trợ tự động thu thập dữ liệu theo chu kỳ hoặc đọc dữ liệu từ xa khi có yêu cầu.
• Có khả năng cấu hình modem từ xa thông qua TCP/IP.
• Hỗ trợ nhiều công nghệ mạng di động phục vụ truyền dữ liệu từ các điểm đo về hệ thống trung tâm.
• LED hỗ trợ quan sát trạng thái nguồn và trạng thái vận hành.
• Phù hợp cho hệ thống AMR, HES và các ứng dụng quản lý điện năng tập trung.

Thông số kỹ thuật tiêu biểu

Thông số	Giá trị
Kiểu thiết bị	Modem GPRS/3G/4G dạng lắp rời, anten ngoài, nguồn ngoài
Dải nguồn cấp qua adapter	AC 58 V ±15% đến 220 V ±15%
Cổng giao tiếp với công tơ	RS232 / RS485
Giao thức hỗ trợ	DLMS hoặc IEC 62056-21
GSM/GPRS/EDGE	900 / 1800 MHz
CDMA 1x	Bc0
LTE TDD	B38, B39, B40, B41 và các băng tần được cấu hình phù hợp
Tốc độ GPRS	Tối đa 85,6 kbps DL / 85,6 kbps UL
Tốc độ CDMA	Tối đa 3,1 Mbps DL / 1,8 Mbps UL
Tốc độ LTE TDD	Non-CA Cat4, tối đa 130 Mbps DL / 35 Mbps UL
Cấp bảo vệ vỏ	IP51
Cấp cách điện	II
Nhiệt độ làm việc	-25 °C đến +75 °C
Độ ẩm	95%
Kích thước	120 × 80 × 28 mm

Chức năng, nguyên lý hoạt động và ứng dụng của Module EMIC GP-03

Kết nối GP-03 với công tơ và hệ thống thu thập dữ liệu

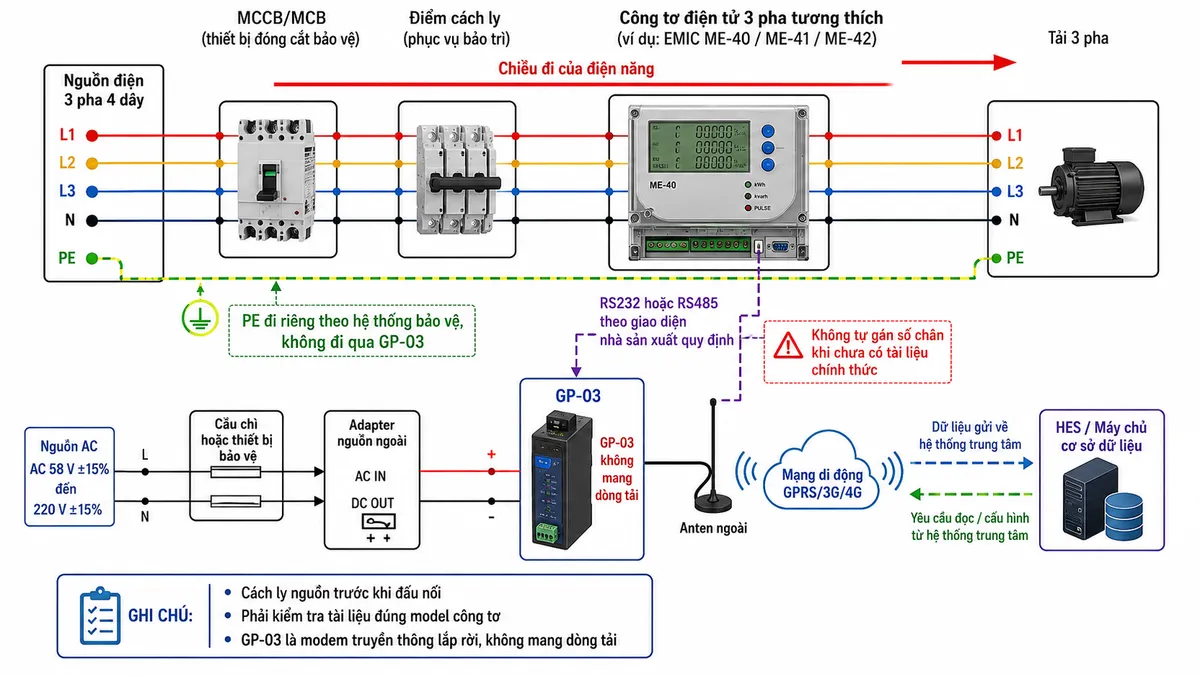

Module thu thập dữ liệu GP-03 không tham gia vào đường điện công suất của tải. Công tơ vẫn là thiết bị trực tiếp đo điện áp, dòng điện, công suất và điện năng; GP-03 chỉ lấy dữ liệu từ giao diện truyền thông của công tơ rồi truyền dữ liệu đó tới hệ thống từ xa.

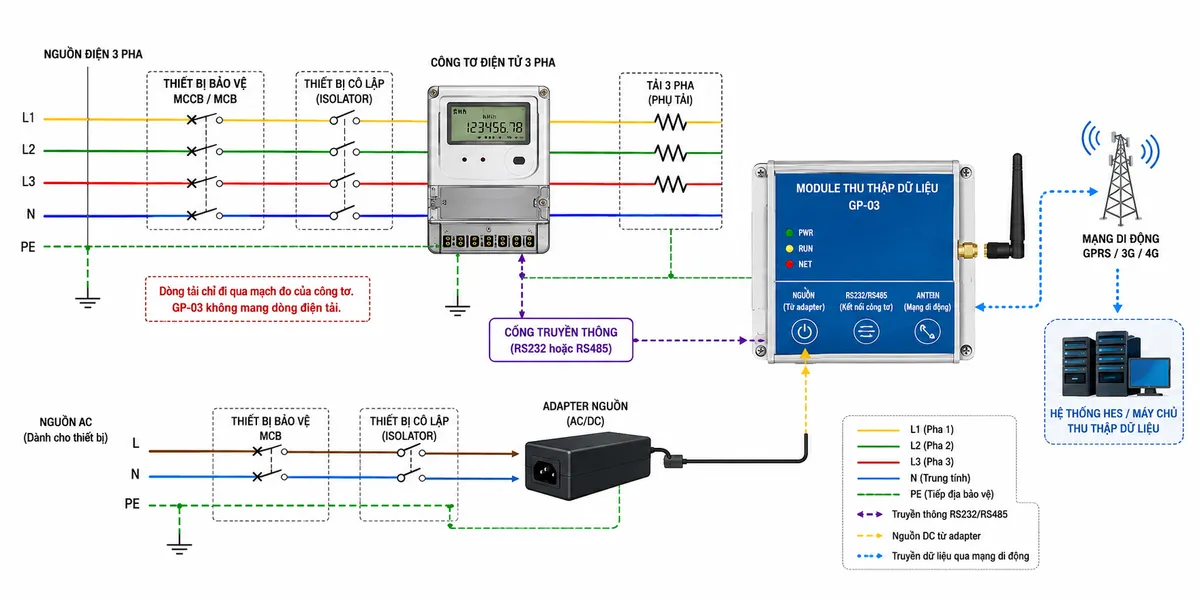

GP-03 được cấp điện thông qua bộ nguồn ngoài. Cổng RS232 hoặc RS485 được sử dụng để kết nối modem với công tơ điện tử tương thích. Khi triển khai thực tế phải đối chiếu sơ đồ chân của đúng loại công tơ và tài liệu GP-03; không được tự suy luận thứ tự chân tín hiệu giữa các model khác nhau.

Nguyên lý thu thập dữ liệu của GP-03

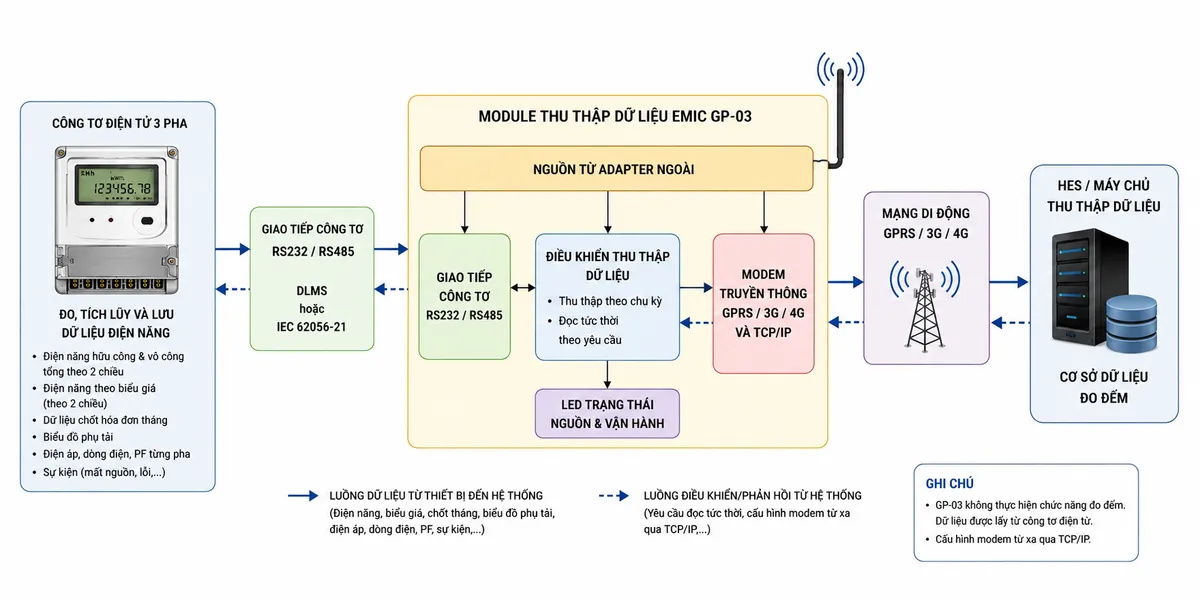

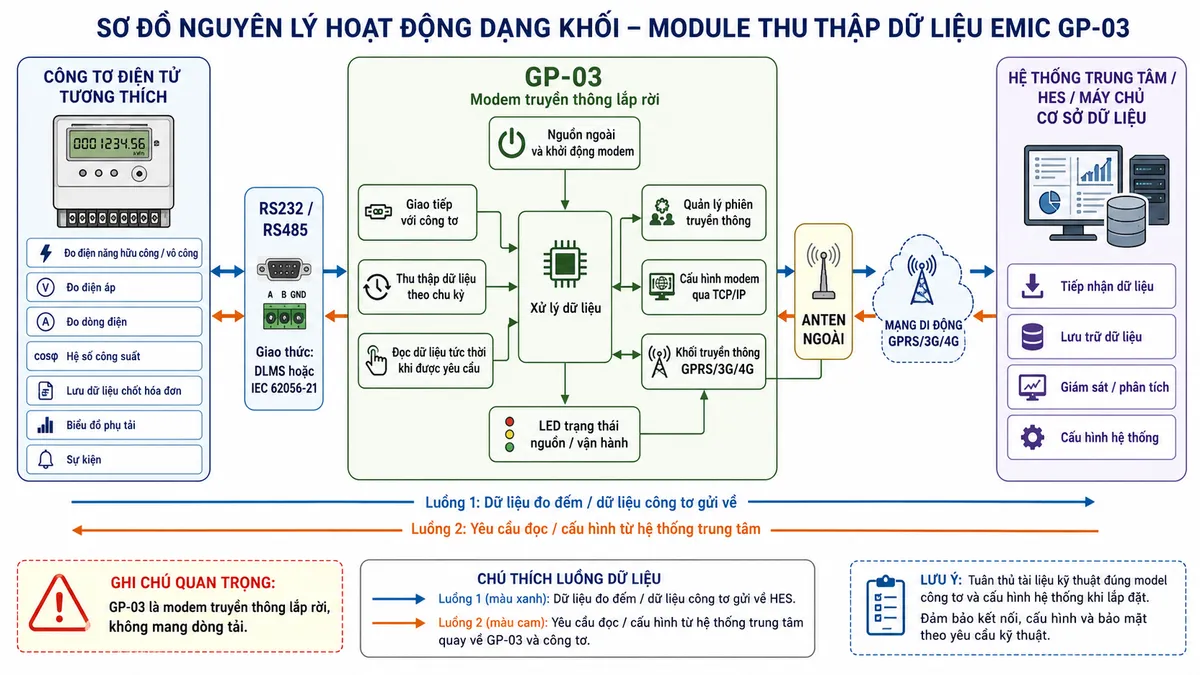

Trong quá trình vận hành, công tơ điện tử thực hiện phép đo và lưu các dữ liệu đo đếm. GP-03 giao tiếp RS232/RS485 với công tơ theo DLMS hoặc IEC 62056-21, tiếp nhận dữ liệu cần thu thập và chuẩn bị bản tin để truyền qua mạng viễn thông.

GP-03 hỗ trợ thu thập dữ liệu theo chu kỳ hoặc thực hiện đọc từ xa khi nhận yêu cầu từ hệ thống. Kết nối TCP/IP cho phép modem trao đổi dữ liệu và hỗ trợ cấu hình từ xa, nhờ đó người vận hành có thể quản lý điểm đo mà không phải thao tác trực tiếp tại từng công tơ.

Khi kết nối mạng được thiết lập, dữ liệu đi từ công tơ qua GP-03, qua mạng di động rồi tới HES hoặc máy chủ quản lý. Ở chiều ngược lại, hệ thống trung tâm có thể gửi yêu cầu đọc hoặc cấu hình phù hợp về modem để GP-03 thực hiện quá trình trao đổi với công tơ.

Các nhóm dữ liệu GP-03 có thể thu thập

Theo tài liệu của nhà sản xuất, dữ liệu công tơ GP-03 có thể bao gồm nhiều nhóm thông tin phục vụ đo đếm và giám sát năng lượng. Nội dung thực tế phụ thuộc công tơ được kết nối và cấu hình hệ thống.

• Điện năng hữu công và điện năng vô công tổng theo hai chiều giao nhận.
• Điện năng hữu công theo các biểu giá và theo hai chiều giao nhận.
• Dữ liệu chốt hóa đơn tháng.
• Biểu đồ phụ tải.
• Điện áp, dòng điện và hệ số công suất của từng pha.
• Các sự kiện như mất nguồn hoặc lỗi kết nối.

Ứng dụng điển hình của GP-03

Modem đo xa công tơ GP-03 phù hợp với các hệ thống cần đưa dữ liệu từ nhiều công tơ phân tán về trung tâm thông qua mạng di động. Thiết kế lắp ngoài giúp GP-03 linh hoạt khi cải tạo hệ thống đo đếm hiện hữu.

• Hệ thống đọc công tơ tự động AMR.
• Thu thập dữ liệu điện năng tại nhà máy và khu công nghiệp.
• Giám sát công tơ tại trạm điện và tủ phân phối đặt xa trung tâm.
• Đưa dữ liệu đo đếm về HES hoặc cơ sở dữ liệu quản lý tập trung.
• Quản lý điện năng trong tòa nhà thương mại, khu sản xuất hoặc hệ thống nhiều điểm đo.
• Kết nối đo xa cho các công tơ điện tử có RS232 hoặc RS485 và giao thức tương thích.

Khả năng tương thích công tơ

Tài liệu giới thiệu sản phẩm của GELEX EMIC cho biết GP-03 có thể được sử dụng trong các hệ thống với công tơ EMIC như CE-14, ME-40, ME-41 và ME-42; đồng thời có thể được cấu hình để làm việc với một số công tơ tương thích của các hãng khác. Tuy nhiên, khả năng sử dụng thực tế phải được xác nhận theo cổng truyền thông, giao thức và cấu hình cụ thể của từng công tơ.

Vì GP-03 là modem lắp rời nên việc chỉ có cổng RS232 hoặc RS485 chưa đủ để khẳng định tương thích. Người dùng cần kiểm tra thêm giao thức, bản đồ dữ liệu và cấu hình phần mềm trước khi đưa thiết bị vào hệ thống.

Cam kết và nơi mua Module Thu thập dữ liệu EMIC GP-03

Khi mua Module Thu thập dữ liệu EMIC GP-03 chính hãng, khách hàng nên cung cấp model công tơ đang sử dụng, loại giao tiếp, yêu cầu mạng di động và hệ thống máy chủ dự kiến kết nối. Việc xác định đúng các thông tin này giúp lựa chọn cấu hình GP-03 phù hợp và hạn chế phát sinh khi tích hợp.

Quý khách cần mua EMIC GP-03, tư vấn giải pháp đọc công tơ từ xa hoặc kiểm tra khả năng kết nối RS232/RS485 với hệ thống hiện hữu có thể liên hệ thietbicodien để được hỗ trợ lựa chọn sản phẩm chính hãng phù hợp với yêu cầu sử dụng.

Câu hỏi thường gặp (FAQ)

EMIC GP-03 dùng để làm gì?

EMIC GP-03 dùng để lấy dữ liệu từ công tơ điện tử qua giao diện truyền thông và truyền dữ liệu đó từ xa tới hệ thống HES hoặc máy chủ thông qua mạng GPRS/3G/4G.

GP-03 được lắp bên trong hay bên ngoài công tơ?

GP-03 là modem dạng lắp rời bên ngoài công tơ. Thiết bị sử dụng nguồn ngoài và kết nối với công tơ thông qua RS232 hoặc RS485.

GP-03 có trực tiếp đo điện năng không?

Không. GP-03 là thiết bị thu thập và truyền thông. Công tơ điện tử thực hiện phép đo và lưu dữ liệu, còn GP-03 nhận dữ liệu từ công tơ rồi chuyển tới hệ thống trung tâm.

GP-03 giao tiếp với công tơ bằng cổng nào?

GP-03 hỗ trợ RS232 và RS485. Cổng được sử dụng trong từng hệ thống phụ thuộc vào giao diện của công tơ và cấu hình truyền thông thực tế.

GP-03 hỗ trợ giao thức nào?

GP-03 được thiết kế làm việc với DLMS hoặc IEC 62056-21. Việc tương thích phải được xác nhận đồng thời ở cả phía modem và công tơ.

GP-03 có hỗ trợ đọc công tơ tự động không?

Có. Thiết bị hỗ trợ tự động thu thập dữ liệu theo chu kỳ và có thể phục vụ yêu cầu đọc dữ liệu từ xa khi hệ thống trung tâm gửi yêu cầu phù hợp.

GP-03 thu thập được những dữ liệu nào?

Tùy công tơ tương thích, GP-03 có thể thu thập điện năng hữu công, vô công, dữ liệu biểu giá, dữ liệu chốt hóa đơn, biểu đồ phụ tải, điện áp, dòng điện, hệ số công suất và một số sự kiện vận hành.

GP-03 có thể cấu hình từ xa không?

Có. Tài liệu kỹ thuật của sản phẩm nêu khả năng cấu hình modem từ xa qua TCP/IP, hỗ trợ quản lý các điểm đo phân tán thuận tiện hơn.

Có thể dùng GP-03 cho mọi loại công tơ có RS485 không?

Không thể mặc định như vậy. Ngoài giao diện vật lý RS485 hoặc RS232, công tơ còn phải tương thích về giao thức và cấu hình dữ liệu. Do đó cần đối chiếu tài liệu của đúng model trước khi lắp đặt.
