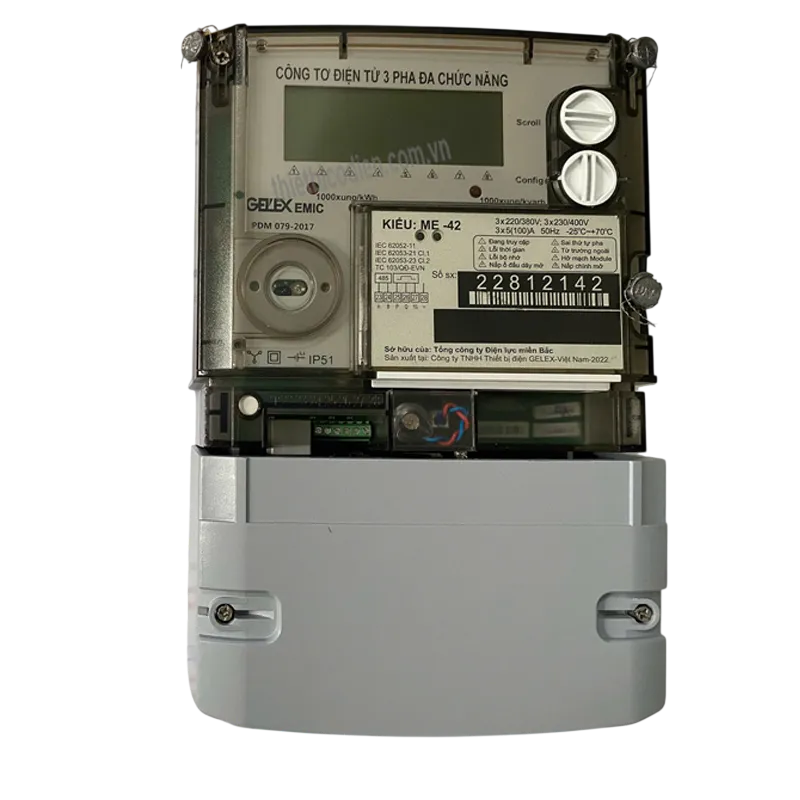

Giới thiệu Công Tơ Điện Tử 3 Pha 3 Giá Trực Tiếp 5(100)A EMIC ME-42

Công Tơ Điện Tử 3 Pha 3 Giá Trực Tiếp 5(100)A EMIC ME-42 là công tơ điện tử ba pha đa chức năng do EMIC sản xuất tại Việt Nam, được thiết kế cho các hệ thống cần đo đếm điện năng trực tiếp, quản lý điện năng theo nhiều biểu giá và theo dõi đồng thời nhiều đại lượng điện. Sản phẩm phù hợp cho hệ thống phân phối điện hạ áp tại nhà máy, xưởng sản xuất, tòa nhà, cơ sở thương mại và các điểm đo cần quản lý điện năng theo thời gian sử dụng.

EMIC là thương hiệu thiết bị đo điện của Việt Nam với lịch sử hình thành từ năm 1983. Doanh nghiệp phát triển nhiều dòng thiết bị đo lường như công tơ điện, biến dòng, biến điện áp và các giải pháp đo đếm điện tử. Với model ME-42, EMIC tích hợp khả năng đo điện năng hữu công, vô công, quản lý đa biểu giá, lưu trữ dữ liệu và truyền thông nhằm đáp ứng các hệ thống đo đếm điện hiện đại.

Ưu điểm và tính năng nổi bật của EMIC ME-42

• Đo đếm trực tiếp đến 5(100)A, phù hợp các điểm đo hạ áp không cần sử dụng biến dòng đo lường trong phạm vi làm việc của phiên bản này.
• Hỗ trợ đo điện năng hữu công và vô công hai chiều giao/nhận, thuận tiện cho việc theo dõi dòng năng lượng theo cả hai hướng.
• Tích hợp 3 biểu giá điện với khả năng chuyển biểu giá theo các khoảng thời gian được cấu hình, phục vụ quản lý điện năng theo thời gian sử dụng.
• Đo và hiển thị nhiều đại lượng điện như điện áp, dòng điện, công suất hữu công, công suất vô công và hệ số công suất.
• Các đại lượng hiển thị được gắn với mã OBIS, thuận lợi cho việc nhận dạng dữ liệu đo trong hệ thống quản lý công tơ.
• Có chức năng lưu hóa đơn, biểu đồ phụ tải và dữ liệu trong bộ nhớ, hỗ trợ khai thác lịch sử tiêu thụ điện.
• Tích hợp các chức năng cảnh báo như quá áp, dưới áp, quá dòng, sai thứ tự pha, ngược chiều công suất và cảnh báo trạng thái pin.
• Hỗ trợ cổng quang cách ly và RS-485 cho công tác lập trình, quản trị và kết nối hệ thống thu thập dữ liệu.
• Có khả năng kết hợp các phương thức truyền thông Mesh-RF, PLC hoặc GPRS theo cấu hình để xây dựng hệ thống thu thập dữ liệu AMR.
• Thiết kế phục vụ cả lưới điện ba pha ba dây và ba pha bốn dây với phương thức đấu nối trực tiếp.

Thông số kỹ thuật chính theo công bố của EMIC

Thông số	Giá trị
Phương thức đo	Đấu nối trực tiếp
Hệ thống điện sử dụng	Lưới điện 3 pha 3 dây hoặc 3 pha 4 dây
Điện áp định danh	3x220/380V; 3x230/400V
Dòng điện phiên bản	3x5(100)A
Dải điện áp hoạt động	0,8Un đến 1,2Un
Tần số	50Hz ±2,5Hz
Cấp chính xác điện năng hữu công	Cl.1
Cấp chính xác điện năng vô công	Cl.2
Hằng số xung hữu công	1000 xung/kWh
Hằng số xung vô công	1000 xung/kvarh
Cấu trúc biểu giá	3 biểu giá, 8 khoảng thời gian chuyển biểu giá
Lưu trữ hóa đơn	Tối thiểu 31 hóa đơn ngày và tối thiểu 13 hóa đơn tháng
Giao tiếp	Cổng quang cách ly; RS-485; hỗ trợ module Mesh-RF/PLC/GPRS cho hệ thống AMR
Cấp bảo vệ vỏ	IP51
Tiêu chuẩn công bố	IEC 62052-11; IEC 62053-21, 23; IEC 62056-21, 61

Chức năng, nguyên lý hoạt động và ứng dụng của EMIC ME-42

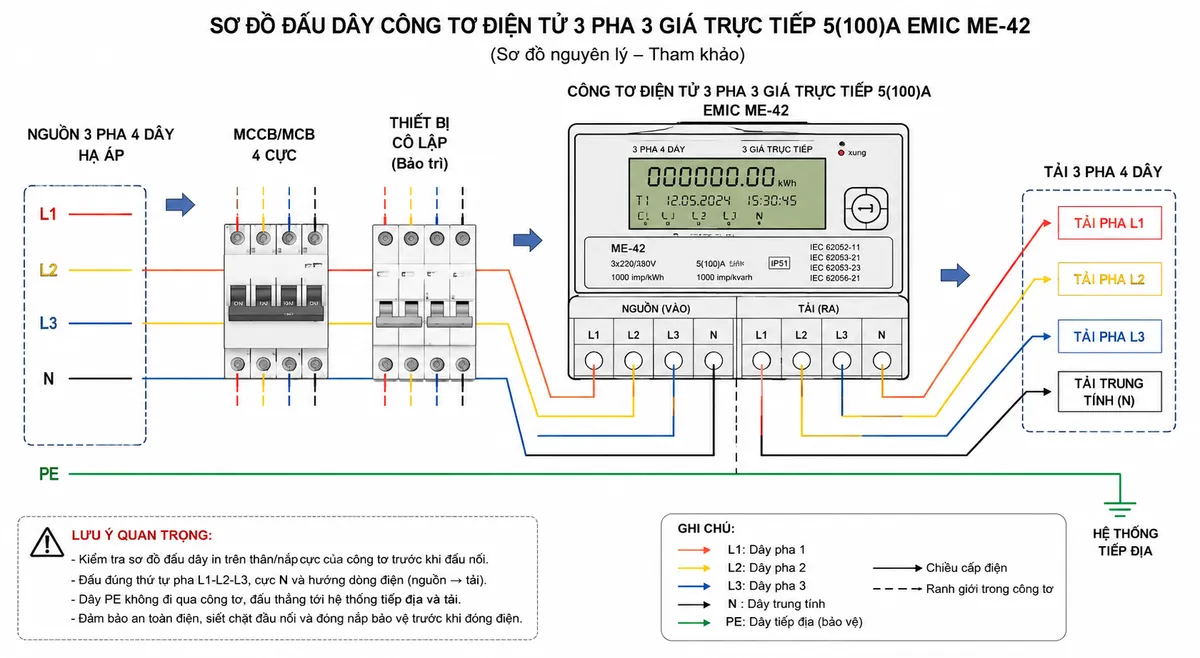

Sơ đồ đấu dây và kết nối

Với phiên bản đo trực tiếp, công tơ điện tử 3 pha trực tiếp EMIC ME-42 được bố trí trên đường cấp điện giữa nguồn và tải. Khi triển khai thực tế, hệ thống nên có thiết bị bảo vệ quá dòng/ngắn mạch và thiết bị cô lập phù hợp ở phía nguồn để phục vụ vận hành, kiểm tra và bảo trì. Các dây pha và dây trung tính được đấu vào đúng cụm cực nguồn – tải theo sơ đồ đấu dây được EMIC in hoặc cung cấp cho đúng phiên bản công tơ; dây PE bảo vệ không được dùng làm dây đo và không đi qua mạch đo của công tơ.

Do cách đánh số cực phải tuân theo sơ đồ chính thức đi kèm từng phiên bản sản phẩm, kỹ thuật viên cần kiểm tra sơ đồ trên thân/nắp cực và tài liệu của nhà sản xuất trước khi cấp điện, không tự suy đoán vị trí chân đấu nối.

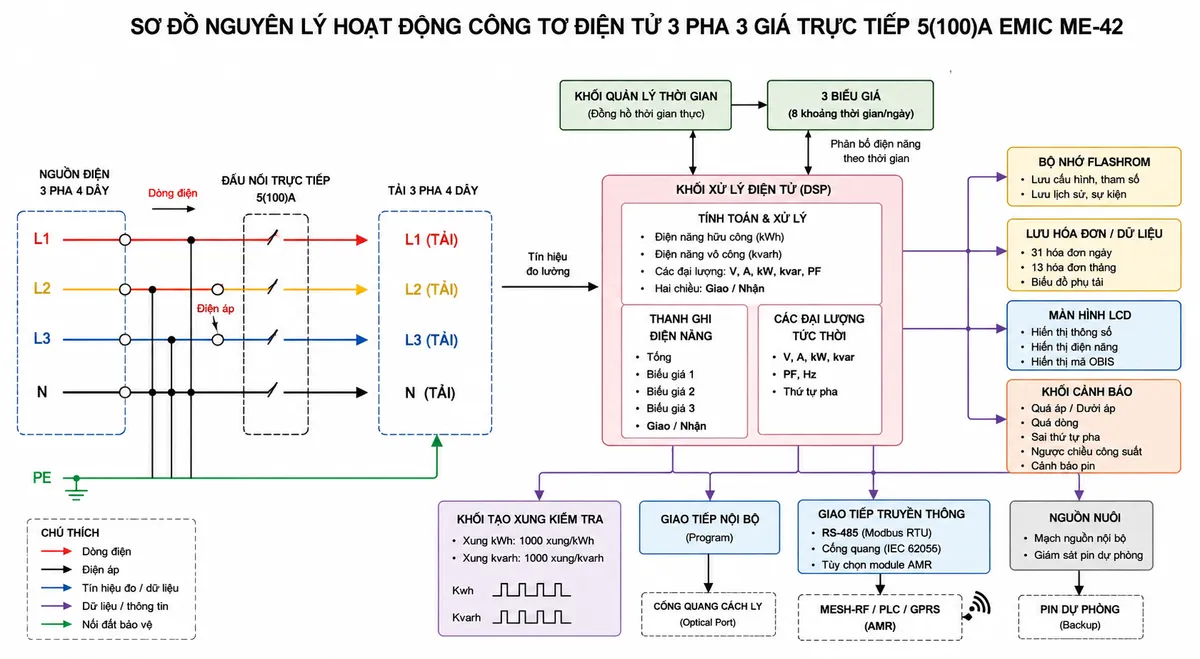

Nguyên lý đo và xử lý điện năng

Trong quá trình vận hành, các tín hiệu điện áp và dòng điện của hệ thống được đưa vào khối đo của công tơ. Mạch điện tử thực hiện lấy mẫu và xử lý tín hiệu để xác định điện năng hữu công, điện năng vô công cùng các đại lượng phục vụ giám sát như điện áp, dòng điện, công suất và hệ số công suất.

Khối xử lý trung tâm đồng thời phối hợp với chức năng quản lý thời gian để phân bổ điện năng vào các thanh ghi biểu giá tương ứng. Dữ liệu sau đó được lưu trong bộ nhớ, đưa lên màn hình theo mã OBIS và có thể được khai thác thông qua các giao diện truyền thông của công tơ. Các điều kiện bất thường nằm trong phạm vi giám sát của thiết bị được chuyển tới chức năng cảnh báo để hỗ trợ người vận hành phát hiện sớm trạng thái không phù hợp của hệ thống.

Ứng dụng thực tế

ME-42 phù hợp với các điểm đo điện ba pha hạ áp cần đo trực tiếp và theo dõi lượng điện tiêu thụ theo nhiều khoảng thời gian. Sản phẩm có thể được sử dụng trong hệ thống điện của nhà máy, xưởng sản xuất, tòa nhà thương mại, trung tâm dịch vụ, cơ sở kinh doanh, khu vực cho thuê hoặc các hệ thống quản lý năng lượng cần thu thập dữ liệu công tơ tập trung.

Khả năng lưu dữ liệu, khảo sát phụ tải và truyền thông giúp ME-42 không chỉ thực hiện chức năng ghi chỉ số điện năng mà còn hỗ trợ công tác quản lý tiêu thụ điện và giám sát phụ tải, đặc biệt hữu ích tại những hệ thống cần phân tích mức sử dụng điện theo thời điểm.

Cam kết và nơi mua Công Tơ Điện Tử EMIC ME-42 chính hãng

Khi lựa chọn Công Tơ Điện Tử 3 Pha 3 Giá Trực Tiếp EMIC ME-42, việc xác định đúng phiên bản dòng điện, điện áp, phương thức đấu nối và yêu cầu truyền thông là rất quan trọng để thiết bị phù hợp với hệ thống thực tế.

Khách hàng có nhu cầu mua EMIC ME-42 chính hãng có thể đặt hàng tại thietbicodien. Chúng tôi hỗ trợ đối chiếu đúng model, tư vấn lựa chọn theo yêu cầu đo đếm, cung cấp thông tin sản phẩm và chính sách bảo hành áp dụng tại thời điểm mua hàng.

Câu hỏi thường gặp (FAQ)

EMIC ME-42 là công tơ trực tiếp hay gián tiếp?

ME-42 trong phiên bản được giới thiệu tại đây là công tơ 3 pha đo trực tiếp. Dòng tải đi qua mạch đo của công tơ, vì vậy phải chọn thiết bị đúng với phạm vi dòng điện của điểm đo và tuân thủ sơ đồ đấu nối của nhà sản xuất.

EMIC ME-42 có quản lý được 3 biểu giá điện không?

Có. Thiết bị được thiết kế với chức năng 3 biểu giá và cho phép phân bổ điện năng vào các thanh ghi tương ứng theo lịch thời gian được cấu hình trong công tơ.

ME-42 có đo được cả điện năng hữu công và vô công không?

Có. Công tơ có khả năng đo điện năng hữu công và vô công theo hai chiều giao/nhận, đồng thời hỗ trợ theo dõi thêm nhiều đại lượng điện phục vụ vận hành hệ thống.

Công tơ ME-42 có thể kết nối với hệ thống thu thập dữ liệu không?

Có. Thiết bị có giao tiếp quang và RS-485; ngoài ra nhà sản xuất công bố khả năng sử dụng các module truyền thông phù hợp cho hệ thống thu thập dữ liệu AMR.

ME-42 có lưu được dữ liệu tiêu thụ điện trước đó không?

Có. Công tơ hỗ trợ lưu thông tin hóa đơn và dữ liệu biểu đồ phụ tải trong bộ nhớ, giúp người quản lý khai thác lịch sử sử dụng điện thay vì chỉ theo dõi giá trị tức thời.

ME-42 có phát hiện các trạng thái bất thường của lưới điện không?

Có. Thiết bị tích hợp nhiều chức năng giám sát và cảnh báo trạng thái điện, hỗ trợ nhận biết các tình huống như điện áp bất thường, quá dòng, sai thứ tự pha hoặc ngược chiều công suất.

Có thể tự đấu dây ME-42 theo sơ đồ công tơ 3 pha thông thường không?

Không nên. Việc đấu nối phải căn cứ vào sơ đồ chính thức trên thân, nắp cực hoặc tài liệu đi kèm đúng phiên bản ME-42. Trước khi đóng điện cần kiểm tra thứ tự pha, cực nguồn – tải, trung tính, thiết bị bảo vệ và điều kiện an toàn điện.
