HI3222-02 | Máy Đo pH/ORP/ISE/Nhiệt Độ Để Bàn Hai Kênh – Gắn Đồng Thời Hai Điện Cực Hanna HI3222-02

1. Giới thiệu máy đo pH/ORP/ISE/nhiệt độ hai kênh Hanna HI3222-02

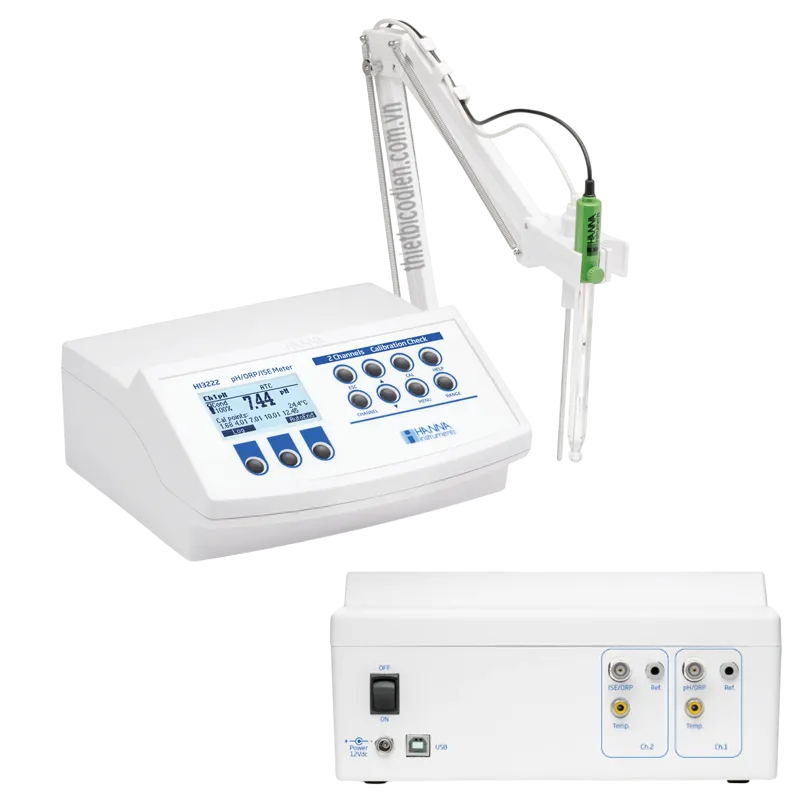

HI3222-02 | Máy Đo pH/ORP/ISE/Nhiệt Độ Để Bàn Hai Kênh Hanna là thiết bị phân tích điện hóa chuyên nghiệp dành cho phòng thí nghiệm, bộ phận kiểm soát chất lượng và các cơ sở sản xuất cần theo dõi nhiều chỉ tiêu trên cùng một hệ thống. Thiết bị bố trí hai kênh đầu vào độc lập, cho phép kết nối đồng thời hai điện cực phù hợp mà không phải tháo đổi đầu dò sau mỗi phép đo.

Trên Hanna HI3222-02, kênh 1 được thiết kế cho phép đo pH hoặc ORP cùng nhiệt độ; kênh 2 dành cho ISE hoặc ORP cùng nhiệt độ. Cấu hình này đặc biệt hữu ích khi người vận hành cần theo dõi pH song song với nồng độ ion chọn lọc, so sánh hai tín hiệu ORP hoặc chuẩn bị sẵn hai hệ điện cực cho các quy trình phân tích khác nhau.

Hanna Instruments bắt đầu phát triển thiết bị phân tích từ năm 1978 tại Ý và hiện là nhà sản xuất toàn cầu trong lĩnh vực đo pH, ORP, ion chọn lọc, độ dẫn điện, oxy hòa tan và nhiều chỉ tiêu hóa lý khác. Sản phẩm của hãng được phát triển theo hướng dễ vận hành, có khả năng hỗ trợ hiệu chuẩn và phù hợp với cả phòng thí nghiệm lẫn môi trường kiểm soát chất lượng công nghiệp. Phiên bản HI3222-02 sử dụng cấu hình nguồn dành cho thị trường 230 V và sản phẩm được cung cấp với xuất xứ Romania theo thông tin hàng hóa.

2. Ưu điểm và tính năng nổi bật của HI3222-02

Hai kênh đo độc lập giúp giảm thời gian thay điện cực

Ưu điểm quan trọng nhất của máy đo pH hai kênh HI3222-02 là khả năng duy trì đồng thời hai hệ cảm biến trên bàn đo. Người dùng có thể lắp điện cực pH hoặc ORP vào kênh 1 và điện cực ISE hoặc ORP vào kênh 2, sau đó chuyển kênh trực tiếp trên bàn phím để theo dõi kết quả. Hai kênh được cách ly, giúp hạn chế ảnh hưởng điện giữa các đầu vào và hỗ trợ các phép đo đồng thời ổn định hơn.

Calibration Check hỗ trợ kiểm soát chất lượng hiệu chuẩn pH

Công nghệ Calibration Check theo dõi quá trình hiệu chuẩn pH và cảnh báo những tình trạng có thể làm sai lệch kết quả, chẳng hạn điện cực bẩn, điện cực phản hồi không đạt hoặc dung dịch đệm có dấu hiệu bị nhiễm bẩn. Sau hiệu chuẩn, thiết bị đánh giá tình trạng điện cực và hiển thị chỉ báo để người vận hành chủ động vệ sinh, bảo dưỡng hoặc kiểm tra lại hệ thống đo.

Hướng dẫn thao tác trực tiếp trên màn hình

Màn hình LCD đồ họa cung cấp thông tin phép đo, trạng thái ổn định, nhiệt độ, chế độ bù nhiệt và dữ liệu hiệu chuẩn. Các phím chức năng CAL, RANGE, CHANNEL, MENU và HELP giúp truy cập nhanh chế độ đo, lựa chọn kênh, hiệu chuẩn và phần trợ giúp theo ngữ cảnh. Hướng dẫn trên màn hình làm giảm nguy cơ bỏ sót bước khi thiết lập hoặc hiệu chuẩn thiết bị.

Hỗ trợ đo nồng độ ion bằng điện cực ISE

Khi kết nối điện cực ion chọn lọc ISE với kênh 2, HI3222-02 có thể chuyển tín hiệu điện thế của điện cực thành giá trị nồng độ sau khi được hiệu chuẩn bằng dung dịch chuẩn thích hợp. Thiết bị hỗ trợ lựa chọn nhiều đơn vị biểu diễn nồng độ, phù hợp với các phép phân tích ion trong nước, hóa chất, thực phẩm, môi trường và nghiên cứu.

Ghi dữ liệu và truyền kết quả sang máy tính

Thiết bị tích hợp chức năng ghi dữ liệu phòng thí nghiệm theo yêu cầu hoặc theo chu kỳ, đồng thời lưu thông tin GLP liên quan đến quá trình hiệu chuẩn. Cổng USB cách ly quang cho phép kết nối máy tính để phục vụ lưu trữ, tổng hợp và quản lý kết quả khi sử dụng phần mềm, cáp và cấu hình tương thích.

Đặc tính kỹ thuật và cấu hình chính

Hạng mục	Đặc tính
Cấu hình đầu vào	Hai kênh đo độc lập và cách ly
Kênh 1	pH hoặc ORP; đầu vào nhiệt độ và đầu vào điện cực tham chiếu riêng
Kênh 2	ISE hoặc ORP; đầu vào nhiệt độ và đầu vào điện cực tham chiếu riêng
Kết nối điện cực	Đầu nối BNC cho điện cực pH, ORP hoặc ISE; đầu nối riêng cho điện cực tham chiếu
Kết nối đầu dò nhiệt độ	Đầu nối RCA; mỗi kênh sử dụng đúng cổng nhiệt độ được chỉ định
Hiệu chuẩn pH	Tối đa 5 điểm với 7 dung dịch đệm chuẩn và 5 giá trị đệm tùy chỉnh
Hiệu chuẩn ISE	Tối đa 5 điểm với 6 mức dung dịch chuẩn theo đơn vị đã chọn
Bù nhiệt pH	Tự động khi có đầu dò nhiệt độ hoặc nhập nhiệt độ thủ công
Ghi dữ liệu	Tối đa 400 mẫu ghi theo yêu cầu và 600 mẫu ghi tự động theo lô
Kết nối máy tính	USB cách ly quang
Nguồn vận hành	Bộ đổi nguồn 12 VDC; phiên bản HI3222-02 đi kèm cấu hình đầu vào 230 VAC, phích EU
Phụ kiện tiêu chuẩn	Điện cực pH HI1131B, đầu dò nhiệt độ HI7662-TW, giá đỡ điện cực HI76404W, dung dịch hiệu chuẩn và vệ sinh, dung dịch điện phân, pipet và bộ đổi nguồn

Cấu hình tiêu chuẩn chỉ bao gồm một điện cực pH và một đầu dò nhiệt độ. Khi cần vận hành đồng thời hai hệ đo độc lập, người dùng cần trang bị thêm điện cực ISE hoặc ORP và đầu dò nhiệt độ tương ứng với yêu cầu ứng dụng.

3. Chức năng, kết nối, nguyên lý hoạt động và ứng dụng

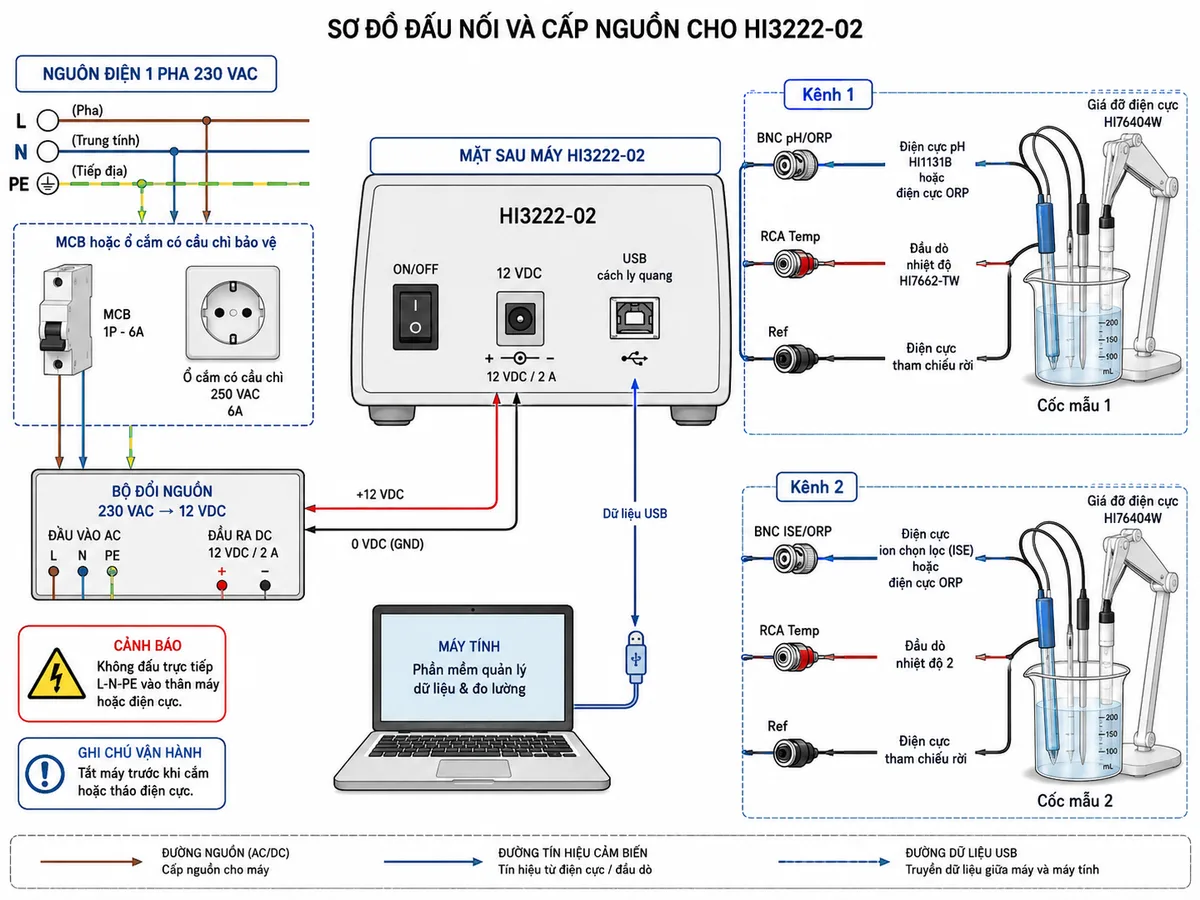

Sơ đồ kết nối nguồn, điện cực và máy tính

Máy đo để bàn HI3222-02 không đấu trực tiếp điện lưới vào điện cực. Nguồn 230 VAC được đưa qua ổ cắm hoặc nhánh nguồn có cầu chì hay thiết bị bảo vệ phù hợp, sau đó bộ đổi nguồn chuyển thành 12 VDC cấp vào cổng nguồn phía sau máy. Các điện cực chỉ kết nối với đầu vào đo điện thế mức thấp của thiết bị.

Trên kênh 1, điện cực pH hoặc ORP được nối vào cổng BNC pH/ORP; đầu dò nhiệt độ nối vào cổng Temp của kênh 1; điện cực tham chiếu rời, nếu sử dụng loại bán pin, nối vào cổng Ref tương ứng. Trên kênh 2, điện cực ISE hoặc ORP được nối vào cổng BNC ISE/ORP, còn đầu dò nhiệt độ và điện cực tham chiếu rời phải nối đúng cổng Temp và Ref của kênh 2. Cổng USB được sử dụng để liên kết thiết bị với máy tính.

Nguyên lý đo pH

Điện cực pH tạo ra một điện thế phụ thuộc vào hoạt độ ion hydro trong mẫu. Tín hiệu giữa màng thủy tinh nhạy pH và hệ điện cực tham chiếu được đưa vào đầu vào có trở kháng cao của HI3222-02, sau đó được điều hòa, chuyển đổi sang dữ liệu số và xử lý theo dữ liệu hiệu chuẩn. Khi đầu dò nhiệt độ được kết nối, thiết bị sử dụng nhiệt độ mẫu để thực hiện bù nhiệt tự động cho phép đo pH; nếu không có đầu dò, người dùng có thể nhập nhiệt độ thủ công.

Nguyên lý đo ORP và Relative mV

Điện cực ORP tạo ra điện thế phản ánh xu hướng oxy hóa hoặc khử của mẫu so với điện cực tham chiếu. HI3222-02 đọc tín hiệu này dưới dạng mV và có thể hiển thị giá trị mV tuyệt đối hoặc Relative mV so với giá trị offset đã thiết lập. Giá trị ORP không được bù nhiệt theo cách áp dụng cho pH, vì vậy nhiệt độ được dùng để tham khảo và đánh giá điều kiện mẫu.

Nguyên lý đo ion chọn lọc ISE

Điện cực ISE sử dụng màng chọn lọc có độ nhạy ưu tiên với một loại ion cụ thể. Sự khác biệt hoạt độ ion giữa mẫu và hệ tham chiếu tạo ra điện thế, sau đó được kênh 2 tiếp nhận và số hóa. Sau khi người dùng hiệu chuẩn bằng các dung dịch chuẩn phù hợp, bộ xử lý áp dụng đường chuẩn điện cực để chuyển điện thế thành nồng độ ion chọn lọc theo đơn vị đã chọn.

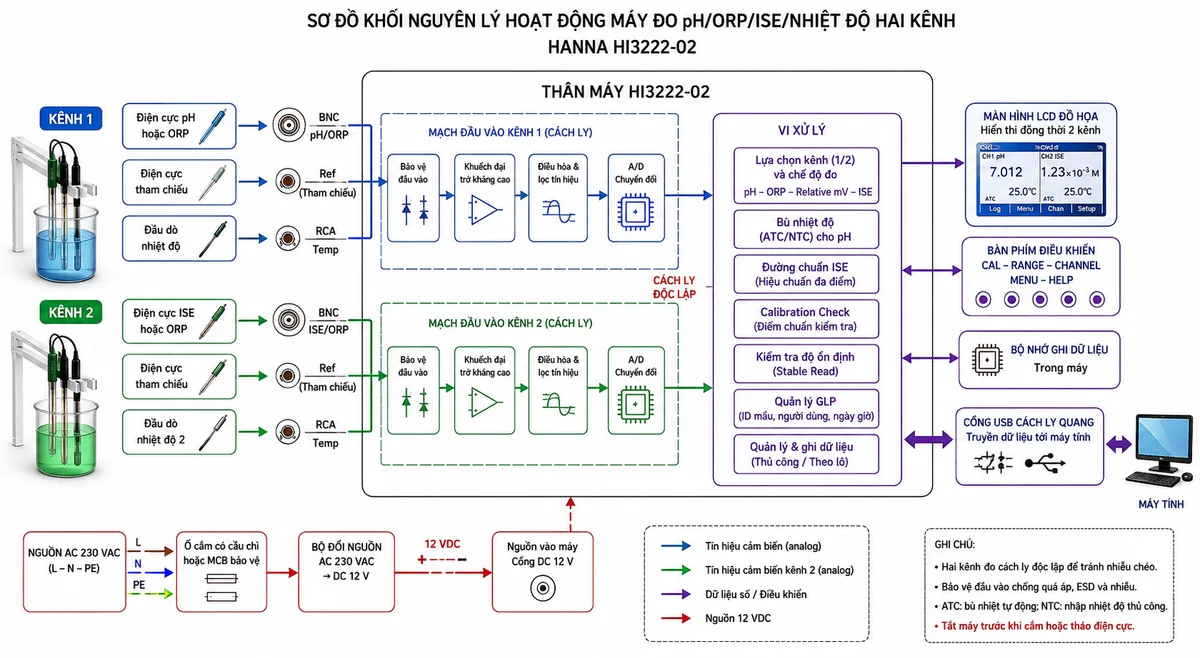

Luồng xử lý tín hiệu trong thiết bị

Mỗi kênh nhận tín hiệu điện thế từ điện cực và tín hiệu nhiệt độ từ đầu dò riêng. Mạch đầu vào có trở kháng cao hạn chế làm tải điện cực, sau đó tín hiệu được bảo vệ, điều hòa, lọc và chuyển đổi A/D. Bộ vi xử lý áp dụng dữ liệu hiệu chuẩn, kiểm tra độ ổn định, thực hiện Calibration Check đối với pH, tính toán kết quả, lưu dữ liệu GLP và hiển thị thông tin trên màn hình LCD. Kết quả có thể được ghi vào bộ nhớ hoặc truyền qua giao tiếp USB.

Ứng dụng tiêu biểu

• Phòng thí nghiệm kiểm soát chất lượng cần đo pH, ORP, nhiệt độ hoặc nồng độ ion trên nhiều loại mẫu.
• Phân tích nước cấp, nước thải, nước mặt, nước nuôi trồng thủy sản và các mẫu môi trường.
• Kiểm tra nguyên liệu, bán thành phẩm và thành phẩm trong ngành thực phẩm, đồ uống, sữa, bia và nước giải khát.
• Theo dõi dung dịch trong ngành hóa chất, xử lý bề mặt, mạ điện, dược phẩm và sản xuất vật liệu.
• Nghiên cứu, đào tạo và thực hành phân tích điện hóa tại trường đại học, viện nghiên cứu và trung tâm kiểm nghiệm.
• Phân tích ion cụ thể bằng điện cực ISE phù hợp, chẳng hạn fluoride, nitrate, chloride, ammonia, calcium hoặc các ion khác theo phương pháp và điện cực được lựa chọn.

Lưu ý khi lắp đặt và sử dụng

• Tắt máy trước khi kết nối hoặc tháo điện cực và đầu dò.
• Sử dụng đúng bộ đổi nguồn 12 VDC và cấp điện từ nhánh nguồn có cầu chì hoặc thiết bị bảo vệ phù hợp.
• Kết nối điện cực, đầu dò nhiệt độ và điện cực tham chiếu rời đúng cổng của từng kênh.
• Muốn hiển thị nhiệt độ độc lập trên cả hai kênh cần sử dụng hai đầu dò nhiệt độ riêng.
• Hiệu chuẩn bằng dung dịch chuẩn phù hợp với loại phép đo và khoảng giá trị dự kiến của mẫu.
• Rửa điện cực bằng nước phù hợp giữa các mẫu, không lau mạnh màng thủy tinh và không để điện cực pH bị khô.
• Giữ cổng BNC, RCA, USB và khu vực bộ đổi nguồn khô ráo; không để dung dịch tràn vào thân máy.

4. Cam kết và nơi mua Hanna HI3222-02 chính hãng

Khi lựa chọn HI3222-02 chính hãng, khách hàng cần kiểm tra đầy đủ model, cấu hình điện áp, phụ kiện tiêu chuẩn, chứng từ chất lượng và tình trạng điện cực trước khi đưa thiết bị vào sử dụng. Điện cực ISE, điện cực ORP, đầu dò nhiệt độ thứ hai, dung dịch chuẩn và vật tư bảo dưỡng nên được lựa chọn theo đúng loại mẫu và quy trình phân tích thực tế.

Khách hàng có nhu cầu mua máy đo pH/ORP/ISE để bàn Hanna HI3222-02 có thể liên hệ trực tiếp thietbicodien để được tư vấn cấu hình điện cực, dung dịch hiệu chuẩn, phụ kiện kết nối và giải pháp đo phù hợp. thietbicodien cam kết cung cấp sản phẩm đúng model, thông tin minh bạch và hỗ trợ lựa chọn thiết bị theo yêu cầu phòng thí nghiệm hoặc dây chuyền kiểm soát chất lượng.

Câu hỏi thường gặp (FAQ)

HI3222-02 có thể đo đồng thời hai thông số nào?

Thiết bị có thể kết nối đồng thời kênh 1 cho pH hoặc ORP và kênh 2 cho ISE hoặc ORP. Mỗi kênh có đầu vào nhiệt độ riêng, nhờ đó người dùng có thể chuẩn bị hai hệ điện cực và chuyển đổi theo dõi ngay trên máy.

HI3222-02 có đo pH trên cả hai kênh không?

Không. Kênh 1 là đầu vào dành cho pH hoặc ORP, trong khi kênh 2 được thiết kế cho ISE hoặc ORP. Đây không phải là thiết bị đo đồng thời hai điện cực pH.

Bộ sản phẩm có sẵn hai điện cực không?

Không. Cấu hình tiêu chuẩn của HI3222-02 đi kèm một điện cực pH HI1131B và một đầu dò nhiệt độ HI7662-TW. Điện cực ISE, điện cực ORP và đầu dò nhiệt độ thứ hai được lựa chọn thêm theo ứng dụng.

Có cần dùng hai đầu dò nhiệt độ khi vận hành hai kênh không?

Có, nếu cần theo dõi nhiệt độ độc lập của từng mẫu. Do hai kênh được cách ly và có cổng nhiệt độ riêng, mỗi kênh phải được kết nối với đầu dò nhiệt độ tương ứng để hiển thị hai giá trị độc lập.

Calibration Check có tác dụng gì?

Calibration Check hỗ trợ phát hiện các vấn đề có thể xuất hiện trong quá trình hiệu chuẩn pH, bao gồm điện cực bẩn, phản hồi điện cực không phù hợp hoặc dung dịch đệm bị nhiễm bẩn. Tính năng này giúp người dùng xử lý nguyên nhân trước khi tiếp tục đo mẫu.

HI3222-02 có thể kết nối với máy tính không?

Có. Máy được trang bị giao tiếp USB cách ly quang để truyền dữ liệu tới máy tính khi sử dụng cáp, phần mềm và cấu hình tương thích.

Máy có được cấp trực tiếp bằng điện 230 VAC không?

Không cấp điện lưới trực tiếp vào cổng nguồn của thân máy. Phiên bản HI3222-02 sử dụng bộ đổi nguồn đi kèm để chuyển nguồn 230 VAC thành 12 VDC trước khi cấp cho thiết bị.
