HI5521-02 | Thiết Bị Đo pH/ORP & Độ Dẫn/TDS/ Độ Mặn/Điện Trở Và Nhiệt Độ Chuẩn Xác Cao Hanna HI5521-02

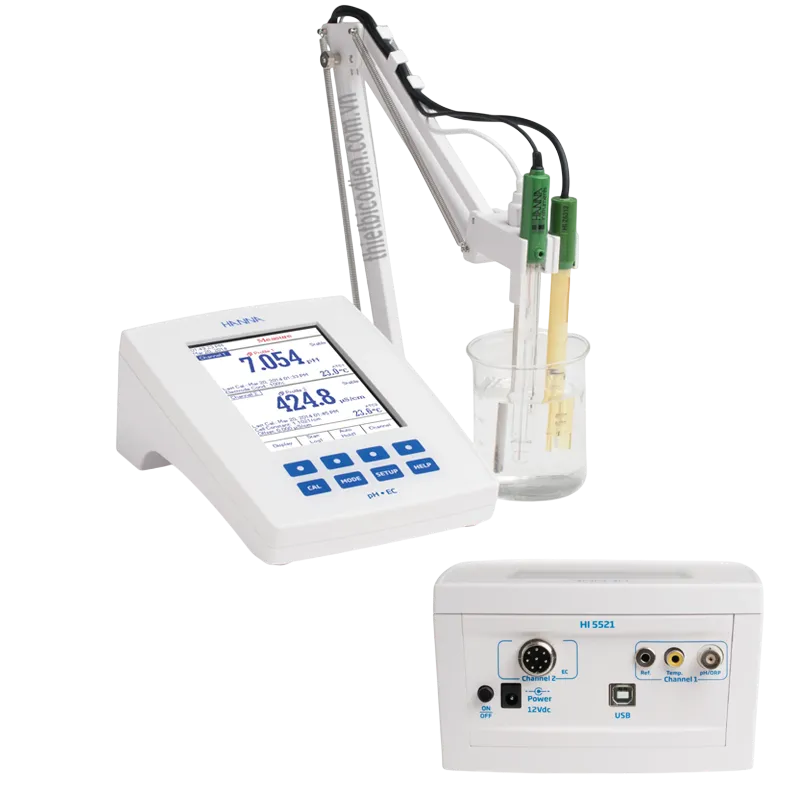

1. Giới thiệu thiết bị đo pH/ORP và độ dẫn Hanna HI5521-02

HI5521-02 | Thiết Bị Đo pH/ORP & Độ Dẫn/TDS/Độ Mặn/Điện Trở Và Nhiệt Độ Chính Xác Cao Hanna HI5521-02 là máy đo để bàn cấp nghiên cứu, được thiết kế cho các phòng thí nghiệm cần theo dõi đồng thời nhiều chỉ tiêu điện hóa của mẫu. Thiết bị sử dụng hai kênh đầu vào độc lập: kênh thứ nhất dành cho pH hoặc ORP, kênh thứ hai dành cho EC và các đại lượng được tính từ độ dẫn như TDS, điện trở suất và độ mặn.

Hanna Instruments bắt đầu hoạt động tại Ý từ năm 1978 và hiện phát triển, sản xuất thiết bị phân tích tại nhiều cơ sở trên thế giới, trong đó có Romania. Sản phẩm HI5521-02 có xuất xứ Romania, thuộc nhóm máy đo để bàn chuyên nghiệp của Hanna dành cho nghiên cứu, kiểm soát chất lượng và phân tích nước.

Điểm khác biệt của thiết bị là khả năng hiển thị đồng thời hai kênh trên màn hình đồ họa màu, kết hợp phím cảm ứng điện dung, chức năng hiệu chuẩn nâng cao, quản lý dữ liệu GLP, cảnh báo giới hạn, ghi dữ liệu và kết nối USB. Nhờ đó, người vận hành có thể thực hiện phép đo, kiểm tra tình trạng điện cực và truy xuất lịch sử hiệu chuẩn ngay trên cùng một hệ thống.

2. Ưu điểm và tính năng nổi bật của Hanna HI5521-02

• Đo hai kênh độc lập, cho phép theo dõi pH hoặc ORP đồng thời với EC, TDS, độ mặn, điện trở suất và nhiệt độ.
• Công nghệ CAL Check hỗ trợ phát hiện các vấn đề trong quá trình hiệu chuẩn pH như điện cực bẩn, điện cực suy giảm hoặc dung dịch đệm bị nhiễm bẩn.
• Trang bị màn hình đồ họa màu với nhiều chế độ trình bày gồm giá trị cơ bản, thông tin GLP, đồ thị thời gian thực và lịch sử ghi dữ liệu.
• Đầu dò độ dẫn bốn vòng giúp mở rộng phạm vi làm việc, tự động nhận dạng đầu dò và tích hợp cảm biến nhiệt độ để bù nhiệt cho phép đo EC.
• Hỗ trợ hiệu chuẩn pH nhiều điểm bằng dung dịch đệm tiêu chuẩn hoặc giá trị tùy chỉnh; kênh độ dẫn có thể hiệu chuẩn một điểm hoặc nhiều điểm.
• Ghi dữ liệu tự động, thủ công hoặc AutoHold, phù hợp với cả phép đo nhanh lẫn chương trình theo dõi mẫu trong thời gian dài.
• Lưu và hiển thị dữ liệu GLP gồm thời gian hiệu chuẩn, điểm chuẩn, độ dốc và độ lệch điện cực pH, hằng số cell cùng hệ số bù nhiệt của đầu dò EC.
• Tích hợp ứng dụng đánh giá nước tinh khiết theo các giai đoạn của USP <645>, đáp ứng nhu cầu kiểm tra nước dùng trong lĩnh vực dược phẩm.
• Có cổng USB cách ly quang để truyền dữ liệu sang máy tính, hỗ trợ phân tích, lưu trữ và lập báo cáo.
• Giao diện có phím chuyên dụng và phím chức năng theo ngữ cảnh, giúp thao tác hiệu chuẩn, chuyển chế độ đo và truy xuất dữ liệu thuận tiện hơn.

Thông tin kỹ thuật tiêu biểu

Hạng mục	Đặc tính
Cấu trúc đầu vào	Hai kênh: pH/mV và EC/TDS/độ mặn/điện trở suất
Khoảng đo pH	-2.000 đến 20.000 pH, có thể lựa chọn độ phân giải 0.1, 0.01 hoặc 0.001 pH
Độ chính xác pH	Đến ±0.002 pH ±1 LSD tại chế độ độ phân giải cao nhất
Khoảng đo mV	±2000.0 mV, sử dụng cho ORP và mV tương đối
Khoảng đo độ dẫn	Từ 0.000 µS/cm đến 1000.0 mS/cm actual EC
Khoảng đo TDS	Từ 0.000 ppm đến 400.0 ppt actual TDS khi hệ số TDS bằng 1.00
Khoảng đo điện trở suất	Từ 1.0 Ω·cm đến 100.0 MΩ·cm
Thang đo độ mặn	Thang thực dụng 0.00–42.00 psu, nước biển tự nhiên 0.00–80.00 ppt và phần trăm 0.0–400.0%
Khoảng đo nhiệt độ	-20.0 đến 120.0°C
Hiệu chuẩn	pH tối đa 5 điểm; độ dẫn tối đa 4 điểm; độ mặn phần trăm hiệu chuẩn 1 điểm
Khả năng ghi dữ liệu	Tự động, thủ công hoặc AutoHold; tối đa 100.000 điểm dữ liệu trên mỗi kênh
Giao tiếp máy tính	USB cách ly quang, hỗ trợ truyền và ghi dữ liệu thời gian thực
Nguồn cấp	Adapter 12 VDC; phiên bản HI5521-02 sử dụng adapter đầu vào 230 VAC

3. Chức năng, nguyên lý hoạt động và ứng dụng

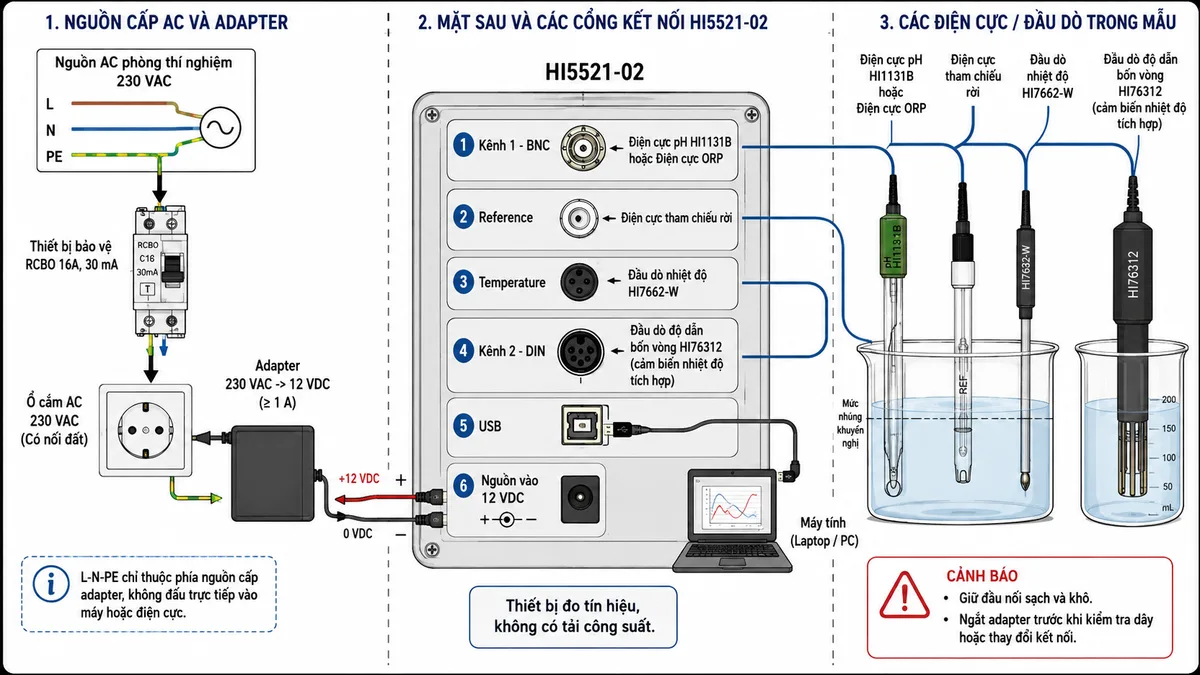

Kết nối nguồn, điện cực và đầu dò

Máy đo pH và EC để bàn Hanna HI5521-02 nhận nguồn điện áp thấp 12 VDC từ adapter đi kèm. Với phiên bản mã đuôi “-02”, adapter được thiết kế cho nguồn lưới 230 VAC. Nguồn điện xoay chiều không được đấu trực tiếp vào thân máy, cổng BNC hoặc bất kỳ điện cực nào.

Kênh 1 sử dụng cổng BNC để kết nối điện cực pH hoặc ORP. Khi dùng điện cực có tham chiếu rời, đầu đo được nối vào BNC và điện cực tham chiếu nối vào cổng reference riêng. Đầu dò nhiệt độ của kênh 1 kết nối với ổ cắm nhiệt độ để thực hiện bù nhiệt tự động.

Kênh 2 sử dụng đầu nối DIN dành cho đầu dò độ dẫn bốn vòng HI76312. Đầu dò này có cảm biến nhiệt độ tích hợp, vì vậy máy có thể đồng thời nhận tín hiệu độ dẫn và nhiệt độ của mẫu. Cổng USB phía sau được sử dụng để kết nối máy tính khi cần xuất dữ liệu hoặc ghi dữ liệu trực tuyến.

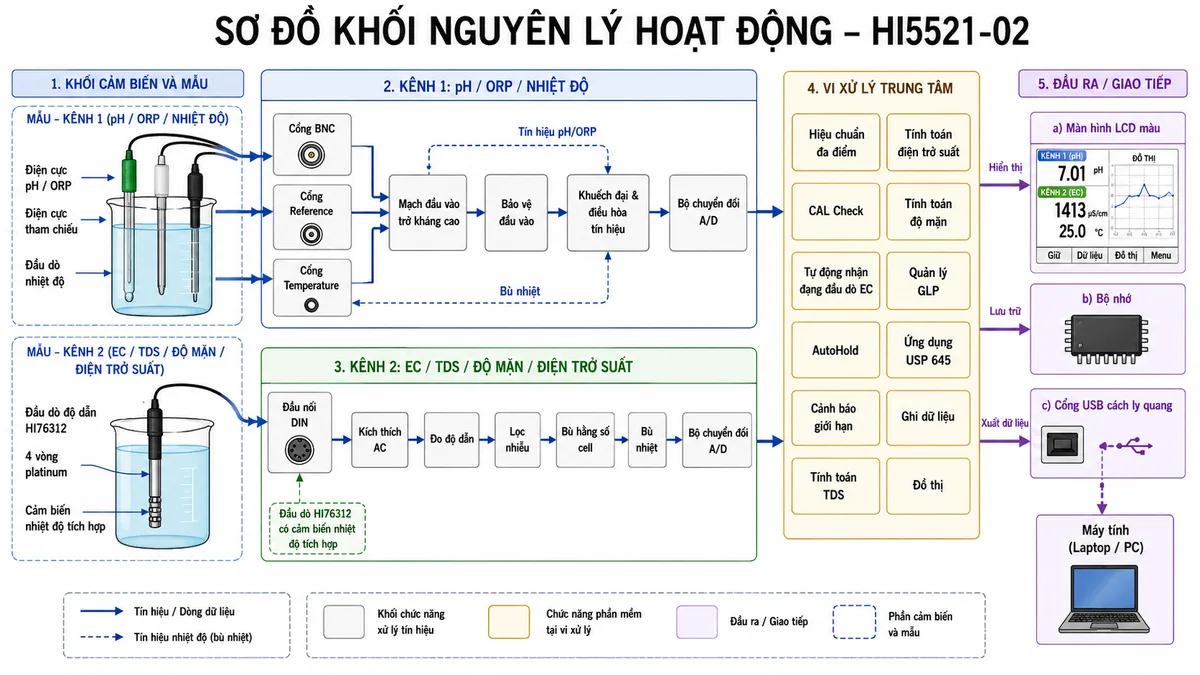

Nguyên lý đo pH và ORP trên kênh 1

Khi đo pH, màng thủy tinh nhạy ion hydro của điện cực tạo ra một điện thế phụ thuộc vào hoạt độ ion H+ trong dung dịch. Mạch đầu vào trở kháng cao của HI5521-02 tiếp nhận điện áp rất nhỏ giữa phần tử đo và điện cực tham chiếu, sau đó điều hòa tín hiệu, chuyển đổi sang dữ liệu số và tính giá trị pH dựa trên đường hiệu chuẩn đã lưu.

Nhiệt độ ảnh hưởng trực tiếp đến đáp ứng của điện cực pH. Vì vậy, tín hiệu từ đầu dò nhiệt độ được sử dụng để thực hiện bù nhiệt tự động cho phép đo pH. Người dùng cũng có thể nhập nhiệt độ thủ công khi không kết nối đầu dò.

Khi thay điện cực pH bằng điện cực ORP, kênh 1 đo điện thế oxy hóa khử của mẫu theo đơn vị mV. Giá trị dương hoặc âm phản ánh xu hướng nhận hoặc nhường electron của môi trường đo. Chế độ mV tương đối cho phép đặt giá trị bù để so sánh mẫu với một mức tham chiếu xác định.

Nguyên lý đo EC, TDS, điện trở suất và độ mặn trên kênh 2

Đầu dò HI76312 sử dụng cấu trúc bốn vòng platinum. Mạch đo cấp tín hiệu xoay chiều thích hợp vào hệ điện cực, thu nhận đáp ứng dòng điện của dung dịch và xác định độ dẫn dựa trên tín hiệu đo cùng hằng số cell của đầu dò. Thiết kế bốn vòng giúp giảm ảnh hưởng của phân cực điện cực và cho phép sử dụng đầu dò trên phạm vi độ dẫn rộng.

Từ giá trị EC đã được hiệu chuẩn và bù nhiệt, bộ xử lý của máy tính toán các đại lượng liên quan. TDS được xác định theo hệ số chuyển đổi EC/TDS do người dùng thiết lập; điện trở suất là đại lượng nghịch đảo của độ dẫn; độ mặn được tính theo thang thực dụng, thang nước biển tự nhiên hoặc phần trăm NaCl.

Cảm biến nhiệt độ tích hợp trong đầu dò độ dẫn cung cấp dữ liệu cho chế độ bù nhiệt tuyến tính hoặc phi tuyến dành cho nước tự nhiên. Người sử dụng cũng có thể tắt bù nhiệt để quan sát giá trị độ dẫn thực tại nhiệt độ mẫu.

Hiệu chuẩn và kiểm soát chất lượng phép đo

Trước khi đo, điện cực pH được hiệu chuẩn bằng các dung dịch đệm phù hợp với khoảng pH dự kiến của mẫu. Máy hỗ trợ nhận dạng dung dịch đệm tiêu chuẩn, hiệu chuẩn bán tự động hoặc nhập trực tiếp giá trị dung dịch tùy chỉnh.

Trong quá trình hiệu chuẩn, CAL Check đánh giá độ lệch, độ dốc và thời gian đáp ứng của điện cực. Máy có thể đưa ra thông báo khi điện cực bẩn, điện cực suy giảm hoặc dung dịch đệm không đạt yêu cầu. Sau hiệu chuẩn, tình trạng điện cực được thể hiện dưới dạng phần trăm để người vận hành dễ quyết định tiếp tục sử dụng, vệ sinh hoặc thay điện cực.

Đối với kênh độ dẫn, máy hỗ trợ nhận dạng các dung dịch chuẩn EC hoặc sử dụng chuẩn do người dùng nhập. Sau hiệu chuẩn, thông tin về hằng số cell, độ lệch, hệ số bù nhiệt, nhiệt độ tham chiếu và thời gian hiệu chuẩn được lưu trong hồ sơ GLP.

Ứng dụng tiêu biểu

• Phòng thí nghiệm kiểm soát chất lượng nước tại nhà máy xử lý nước cấp, nước thải và nước công nghiệp.
• Đánh giá nước tinh khiết và nước dùng trong sản xuất dược phẩm theo quy trình USP <645>.
• Kiểm tra pH, độ dẫn, TDS và độ mặn trong ngành thực phẩm, đồ uống, bia, rượu, sữa và nước giải khát.
• Phân tích dung dịch trong sản xuất hóa chất, xi mạ, điện tử, lò hơi, tháp giải nhiệt và hệ thống thẩm thấu ngược.
• Theo dõi chất lượng nước trong nuôi trồng thủy sản, hồ cá, nghiên cứu môi trường và nước biển.
• Đào tạo, nghiên cứu tại trường đại học, viện nghiên cứu và phòng thí nghiệm phân tích chuyên sâu.
• Đo điện trở suất của nước có độ dẫn thấp trong các hệ thống yêu cầu kiểm soát độ tinh khiết.

4. Cam kết và nơi mua Hanna HI5521-02 chính hãng

Khi lựa chọn Hanna HI5521-02 chính hãng, người mua cần kiểm tra đầy đủ thân máy, adapter đúng phiên bản điện áp, điện cực pH, đầu dò độ dẫn, đầu dò nhiệt độ, giá đỡ điện cực, dung dịch hiệu chuẩn và tài liệu đi kèm. Cấu hình giao hàng thực tế nên được xác nhận theo báo giá tại thời điểm đặt mua vì phụ kiện và quy cách đóng gói có thể được nhà sản xuất cập nhật.

Khách hàng có nhu cầu mua máy đo pH/ORP, EC/TDS, độ mặn và điện trở suất Hanna HI5521-02 có thể liên hệ trực tiếp thietbicodien để được tư vấn lựa chọn đúng model, kiểm tra phụ kiện tương thích, nhận báo giá và chính sách bảo hành áp dụng cho sản phẩm chính hãng.

Đội ngũ thietbicodien hỗ trợ xác định cấu hình điện cực theo loại mẫu, lựa chọn dung dịch chuẩn pH và EC, hướng dẫn kết nối ban đầu cũng như tư vấn vật tư bảo trì để thiết bị duy trì độ ổn định trong quá trình sử dụng lâu dài.

Câu hỏi thường gặp (FAQ)

HI5521-02 có thể đo pH và EC cùng lúc không?

Có. Thiết bị có hai kênh độc lập nên có thể hiển thị pH hoặc ORP trên kênh 1 đồng thời với EC, TDS, độ mặn hoặc điện trở suất trên kênh 2.

Hanna HI5521-02 có đo được nồng độ ion bằng điện cực ISE không?

Không. HI5521-02 hỗ trợ pH và ORP trên kênh điện thế nhưng không có chế độ đo ISE. Khi ứng dụng yêu cầu đo nồng độ ion bằng điện cực chọn lọc ion, cần lựa chọn model có hỗ trợ ISE.

Máy có sử dụng điện cực ORP thay cho điện cực pH được không?

Có. Điện cực ORP tương thích BNC có thể kết nối vào kênh 1 để đo điện thế oxy hóa khử theo đơn vị mV. Cần lựa chọn điện cực ORP phù hợp với loại mẫu và điều kiện hóa học thực tế.

HI5521-02 bù nhiệt như thế nào?

Kênh pH sử dụng đầu dò nhiệt độ riêng để bù nhiệt tự động hoặc cho phép nhập nhiệt độ thủ công. Kênh độ dẫn sử dụng cảm biến nhiệt độ tích hợp trong đầu dò HI76312 để thực hiện bù nhiệt tuyến tính, phi tuyến hoặc không bù nhiệt.

Máy có phù hợp để kiểm tra nước tinh khiết trong ngành dược không?

Có. HI5521-02 được tích hợp quy trình đánh giá độ dẫn nước theo ba giai đoạn của USP <645>, đồng thời có khả năng lưu báo cáo để phục vụ kiểm soát và truy xuất dữ liệu.

Dữ liệu đo có thể chuyển sang máy tính không?

Có. Máy được trang bị cổng USB cách ly quang để truyền dữ liệu, xuất các lô đã lưu hoặc thực hiện ghi dữ liệu thời gian thực khi sử dụng phần mềm và cáp kết nối phù hợp.

HI5521-02 có cắm trực tiếp vào nguồn 230 VAC không?

Không đấu nguồn 230 VAC trực tiếp vào thân máy. Nguồn lưới 230 VAC được đưa vào adapter của phiên bản “-02”, sau đó adapter chuyển đổi thành 12 VDC để cấp cho thiết bị.

Cần hiệu chuẩn máy với tần suất bao lâu?

Tần suất hiệu chuẩn phụ thuộc vào yêu cầu chất lượng, loại mẫu, số lần sử dụng và tình trạng điện cực. Với công việc kiểm soát chất lượng, nên hiệu chuẩn trước mỗi ca đo hoặc theo quy trình nội bộ; đồng thời thực hiện lại khi CAL Check cảnh báo, kết quả không ổn định hoặc sau khi vệ sinh và thay điện cực.
