HI3221-02 | Máy Đo pH/ORP/ISE/Nhiệt Độ Để Bàn Hanna HI3221-02

1) HI3221-02 | Máy Đo pH/ORP/ISE/Nhiệt Độ Để Bàn Hanna HI3221-02

HI3221-02 là máy đo để bàn chuyên nghiệp của Hanna Instruments, được thiết kế để đo pH, điện thế oxy hóa khử ORP, nồng độ ion bằng điện cực chọn lọc ion ISE và nhiệt độ trên một kênh đầu vào. Thiết bị phù hợp cho phòng thí nghiệm, bộ phận kiểm soát chất lượng và các đơn vị cần kết quả ổn định, khả năng hiệu chuẩn có hướng dẫn cùng chức năng lưu dữ liệu.

Hanna Instruments khởi nguồn tại Ý từ năm 1978 và phát triển hệ thống nghiên cứu, sản xuất thiết bị phân tích trên nhiều quốc gia. Sản phẩm Hanna HI3221-02 xuất xứ Romania, thuộc dòng máy đo điện hóa để bàn sử dụng màn hình LCD đồ họa và hệ thống kiểm tra hiệu chuẩn pH Calibration Check.

Phiên bản “-02” được cấu hình cho nguồn điện lưới 230 VAC với phích cắm chuẩn châu Âu. Máy nhận nguồn vận hành thông qua bộ đổi nguồn 12 VDC, giúp tách phần nguồn lưới khỏi các cổng điện cực có tín hiệu đo mức thấp.

2) Ưu điểm và tính năng nổi bật của Hanna HI3221-02

• Máy đo pH/ORP/ISE/nhiệt độ để bàn tích hợp nhiều chế độ đo điện hóa trong cùng một thiết bị.
• Thiết kế một kênh đầu vào, cho phép thay đổi giữa điện cực pH, ORP hoặc ISE theo từng phép thử.
• Độ phân giải pH đến 0,001 pH, đáp ứng các phép đo cần theo dõi biến động nhỏ của mẫu.
• Hỗ trợ hiệu chuẩn pH nhiều điểm với dung dịch đệm tiêu chuẩn Hanna, NIST và các giá trị đệm tùy chỉnh.
• Calibration Check hỗ trợ nhận biết một số vấn đề trong quá trình hiệu chuẩn như điện cực bẩn, điện cực phản hồi kém hoặc dung dịch đệm không phù hợp.
• Màn hình LCD đồ họa cung cấp thông báo, hướng dẫn hiệu chuẩn và trợ giúp theo ngữ cảnh.
• Hiển thị trạng thái ổn định, dữ liệu hiệu chuẩn gần nhất và thông tin GLP phục vụ kiểm soát quy trình đo.
• Hỗ trợ ghi dữ liệu theo yêu cầu hoặc tự động theo khoảng thời gian cài đặt.
• Cổng USB cách ly quang hỗ trợ truyền dữ liệu sang máy tính khi sử dụng cáp và phần mềm tương thích.
• Giá đỡ điện cực giúp cố định điện cực và đầu dò nhiệt độ tại vị trí phù hợp trong cốc mẫu.

Thông số và khả năng tiêu biểu

Hạng mục	Đặc tính
Số kênh đầu vào	1 kênh, lựa chọn pH, ORP hoặc ISE
Dải đo pH	-2,0 đến 20,0 pH; -2,00 đến 20,00 pH; -2,000 đến 20,000 pH
Độ phân giải pH	0,1 pH; 0,01 pH; 0,001 pH
Hiệu chuẩn pH	Tối đa 5 điểm; hỗ trợ dung dịch đệm tiêu chuẩn và đệm tùy chỉnh
Dải đo ORP	±2000,0 mV
Dải đo ISE	1,00 × 10⁻³ đến 1,00 × 10⁵ ppm
Hiệu chuẩn ISE	Tối đa 2 điểm với các dung dịch chuẩn nồng độ cài sẵn
Dải nhiệt độ	-20,0 đến 120,0°C
Ghi dữ liệu	Tối đa 300 mẫu theo yêu cầu; tối đa 600 mẫu khi ghi theo lô
Kết nối điện cực	BNC cho pH, ORP hoặc ISE; cổng Ref cho điện cực tham chiếu rời
Kết nối đầu dò nhiệt độ	RCA; đầu dò khuyến nghị HI7662-TW
Giao tiếp máy tính	USB cách ly quang
Nguồn vận hành	Bộ đổi nguồn 12 VDC; phiên bản HI3221-02 dùng nguồn vào 230 VAC, phích EU

3) Chức năng, nguyên lý hoạt động và ứng dụng

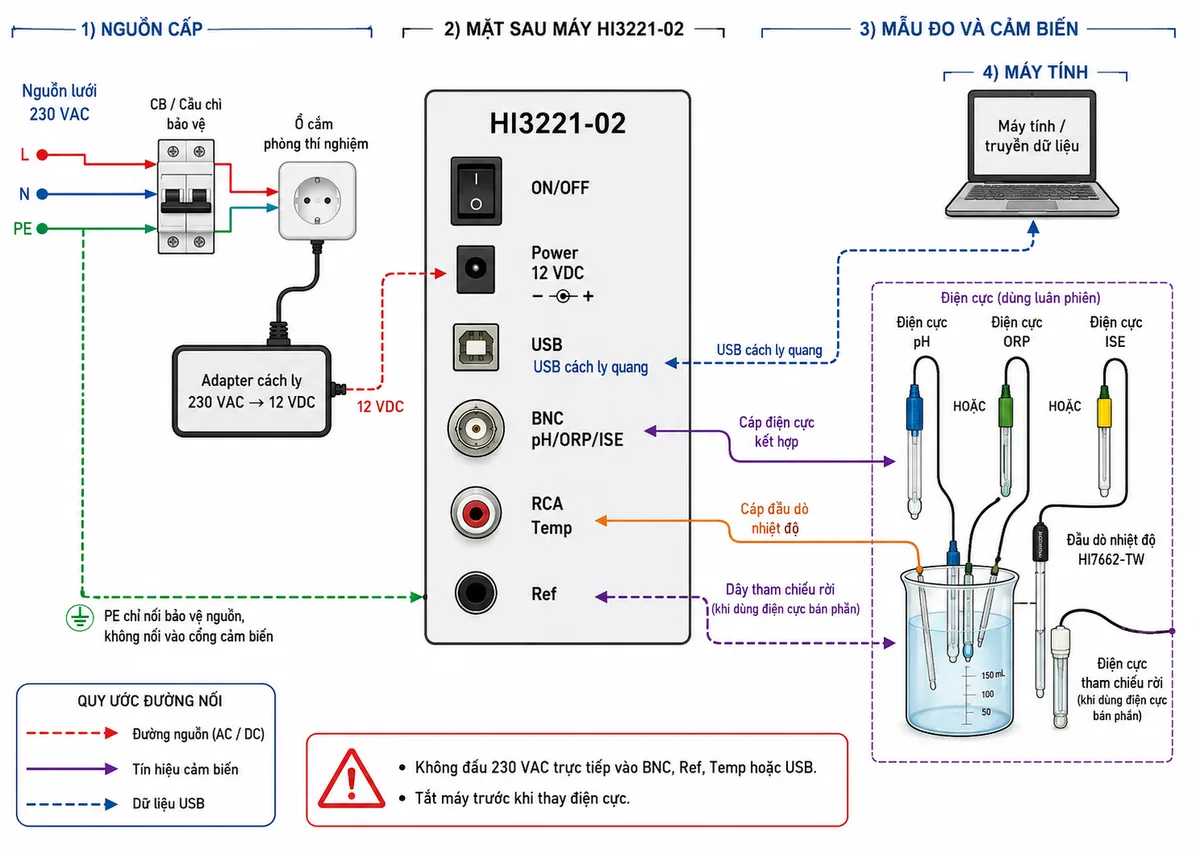

Kết nối nguồn, điện cực và máy tính

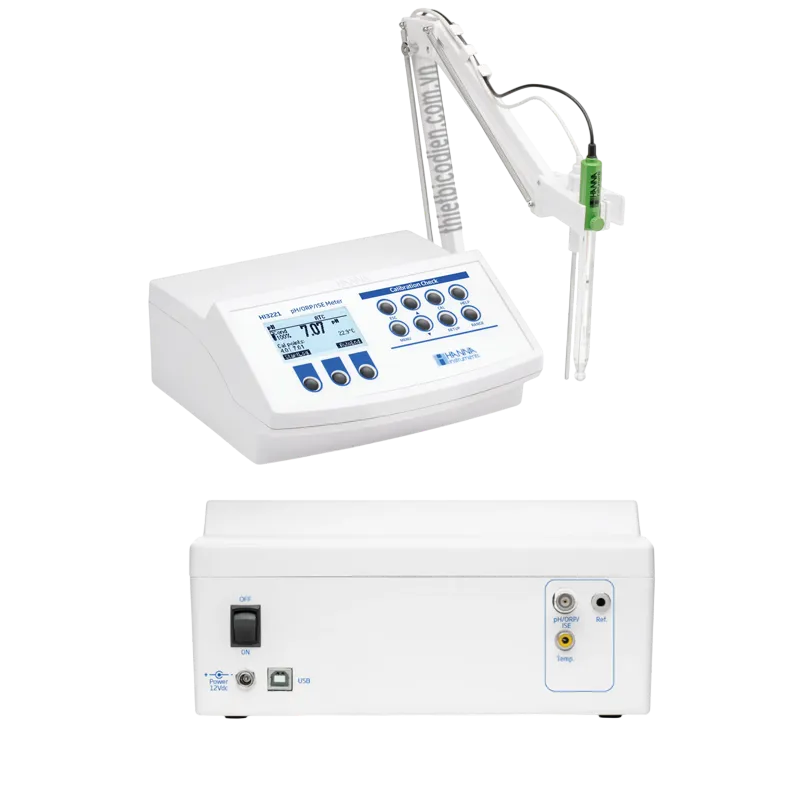

Ở mặt sau, máy đo Hanna HI3221-02 có cổng nguồn 12 VDC, công tắc nguồn, cổng USB, đầu nối BNC cho điện cực pH/ORP/ISE, cổng Ref dành cho điện cực tham chiếu rời và cổng RCA dành cho đầu dò nhiệt độ.

Khi sử dụng điện cực kết hợp, đầu cắm BNC được nối trực tiếp vào máy. Đối với điện cực bán phần, điện cực đo nối vào BNC còn điện cực tham chiếu riêng nối vào cổng Ref. Đầu dò HI7662-TW được cắm vào cổng nhiệt độ để máy hiển thị nhiệt độ và thực hiện bù nhiệt tự động cho phép đo pH.

Máy chỉ được cấp điện qua bộ đổi nguồn đúng loại. Không đấu điện áp lưới trực tiếp vào cổng BNC, Ref, RCA, USB hoặc bất kỳ đầu dò nào. Nên tắt nguồn trước khi kết nối hoặc tháo đầu dò và bảo vệ đường cấp điện theo quy định an toàn của phòng thí nghiệm.

Nguyên lý đo pH

Trong chế độ pH, màng thủy tinh của điện cực tạo ra một điện thế phụ thuộc vào hoạt độ ion hydro trong mẫu. Tín hiệu điện áp có trở kháng rất cao được đưa qua cổng BNC đến mạch tiếp nhận và điều hòa tín hiệu của máy. Sau khi chuyển đổi sang dữ liệu số, bộ vi xử lý tính toán giá trị pH dựa trên đường hiệu chuẩn đã lưu.

Khi đầu dò nhiệt độ được kết nối và đặt trong cùng mẫu, bù nhiệt tự động ATC điều chỉnh ảnh hưởng của nhiệt độ lên độ dốc điện cực pH. Nếu không kết nối đầu dò, người vận hành có thể nhập nhiệt độ để sử dụng chế độ bù nhiệt thủ công.

Nguyên lý đo ORP

Ở chế độ ORP, điện cực kim loại quý đo chênh lệch điện thế giữa bề mặt cảm biến và hệ tham chiếu. Giá trị mV phản ánh xu hướng oxy hóa hoặc khử của dung dịch, hỗ trợ theo dõi quá trình xử lý nước, phản ứng hóa học và kiểm soát chất khử trùng.

Phép đo ORP không được bù nhiệt theo cách của pH. Đầu dò nhiệt độ có thể cung cấp thông tin nhiệt độ mẫu để người vận hành đánh giá và ghi nhận điều kiện đo.

Nguyên lý đo ISE

Trong chế độ đo nồng độ ion bằng điện cực ISE, màng chọn lọc của điện cực phản hồi ưu tiên với ion mục tiêu và tạo ra điện thế liên quan đến nồng độ ion trong dung dịch. HI3221-02 so sánh tín hiệu đo với đường chuẩn ISE đã thiết lập để tính và hiển thị nồng độ theo ppm.

Người sử dụng cần lựa chọn đúng điện cực, điện tích ion, độ dốc và dung dịch chuẩn tương ứng. Phép đo ISE yêu cầu ít nhất một điểm hiệu chuẩn trước khi máy có thể hiển thị kết quả nồng độ.

Xử lý, kiểm tra hiệu chuẩn và lưu dữ liệu

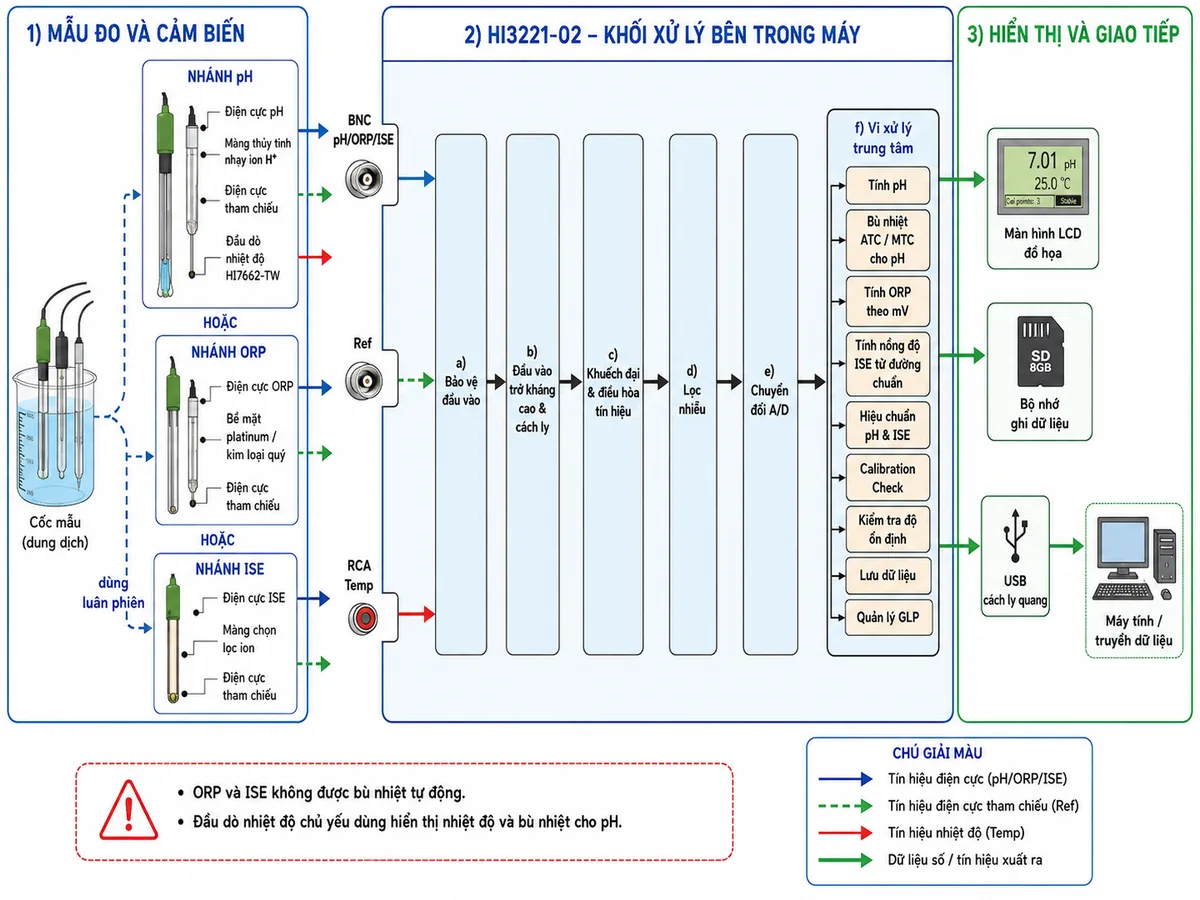

Tín hiệu từ điện cực được mạch đầu vào trở kháng cao tiếp nhận, bảo vệ, khuếch đại, lọc nhiễu và chuyển đổi thành dữ liệu số. Bộ vi xử lý sử dụng dữ liệu hiệu chuẩn để tính kết quả, theo dõi độ ổn định và điều khiển giao diện LCD.

Trong quá trình hiệu chuẩn pH, hệ thống pH Calibration Check phân tích phản hồi của điện cực và dung dịch đệm, sau đó đưa ra thông báo hướng dẫn hoặc cảnh báo phù hợp. Kết quả đo có thể được lưu cùng các thông tin liên quan, truy xuất trong máy hoặc truyền sang máy tính qua giao tiếp USB.

Ứng dụng tiêu biểu

• Đo pH và ORP trong phòng thí nghiệm phân tích nước, nước cấp và nước thải.
• Kiểm tra pH trong thực phẩm, đồ uống, nguyên liệu và dung dịch sản xuất.
• Theo dõi phản ứng oxy hóa khử trong hóa chất, xử lý bề mặt và quy trình công nghiệp.
• Đo nồng độ ion mục tiêu bằng điện cực ISE phù hợp với từng loại mẫu.
• Kiểm soát chất lượng nguyên liệu, bán thành phẩm và thành phẩm.
• Phục vụ đào tạo, nghiên cứu và xây dựng quy trình phân tích điện hóa.

4) Cam kết và nơi mua hàng

Khách hàng có nhu cầu mua HI3221-02 chính hãng nên xác nhận rõ cấu hình nguồn 230 VAC, điện cực đi kèm, đầu dò nhiệt độ, giá đỡ điện cực, dung dịch hiệu chuẩn và các phụ kiện cần thiết cho ứng dụng thực tế.

thietbicodien cung cấp thiết bị Hanna chính hãng, hỗ trợ tư vấn lựa chọn điện cực pH, ORP hoặc ISE, dung dịch chuẩn, dung dịch bảo quản và phụ kiện kết nối phù hợp. Liên hệ thietbicodien để nhận báo giá, kiểm tra tình trạng hàng và được hỗ trợ cấu hình đúng cho quy trình đo.

Câu hỏi thường gặp (FAQ)

HI3221-02 đo được những chỉ tiêu nào?

Hanna HI3221-02 đo được pH, ORP, mV tương đối, nồng độ ion bằng điện cực ISE và nhiệt độ. Điện cực pH, ORP hoặc ISE được sử dụng luân phiên trên cùng một đầu vào BNC.

HI3221-02 là máy một kênh hay hai kênh?

HI3221-02 là máy một kênh. Thiết bị không đo đồng thời pH và ISE bằng hai điện cực độc lập; người sử dụng cần kết nối điện cực phù hợp và chọn chế độ đo tương ứng.

Máy có sử dụng được điện cực tham chiếu rời không?

Có. Điện cực bán phần được nối vào cổng BNC, còn điện cực tham chiếu riêng được nối vào cổng Ref ở mặt sau thiết bị. Điện cực kết hợp có tham chiếu tích hợp thường chỉ cần kết nối BNC.

Đầu dò nhiệt độ HI7662-TW có tác dụng gì?

Đầu dò HI7662-TW đo nhiệt độ mẫu và cung cấp dữ liệu cho chức năng bù nhiệt tự động khi đo pH. Đầu dò nên được đặt gần điện cực pH trong cùng cốc mẫu và chờ đạt cân bằng nhiệt trước khi ghi kết quả.

ORP và ISE có được bù nhiệt tự động không?

Không. Theo nguyên lý vận hành của thiết bị, kết quả ORP và ISE không áp dụng bù nhiệt tự động như chế độ pH. Nhiệt độ vẫn có thể được hiển thị để ghi nhận điều kiện của mẫu.

Calibration Check mang lại lợi ích gì?

Calibration Check hỗ trợ đánh giá quá trình hiệu chuẩn pH, cảnh báo một số tình trạng có thể ảnh hưởng đến kết quả như điện cực bẩn, phản hồi điện cực không đạt hoặc dung dịch đệm có vấn đề. Chức năng này giúp người vận hành phát hiện sai sót trước khi tiến hành đo mẫu.

HI3221-02 có truyền dữ liệu sang máy tính không?

Có. Thiết bị có cổng USB cách ly quang để truyền dữ liệu đến máy tính khi sử dụng cáp, phần mềm và hệ điều hành tương thích.

Ý nghĩa của hậu tố “-02” là gì?

Hậu tố “-02” xác định phiên bản sử dụng nguồn điện lưới 230 VAC với phích cắm chuẩn châu Âu. Thân máy vẫn được vận hành bằng điện áp 12 VDC từ bộ đổi nguồn đi kèm.
