HI9829 | Máy Đo Đa Chỉ Tiêu pH/ISE/EC/DO/Độ Đục Chống Thấm Nước, Tùy Chọn GPS Hanna HI9829

HI9829 | Máy Đo Đa Chỉ Tiêu pH/ISE/EC/DO/Độ Đục Chống Thấm Nước, Tùy Chọn GPS Hanna HI9829

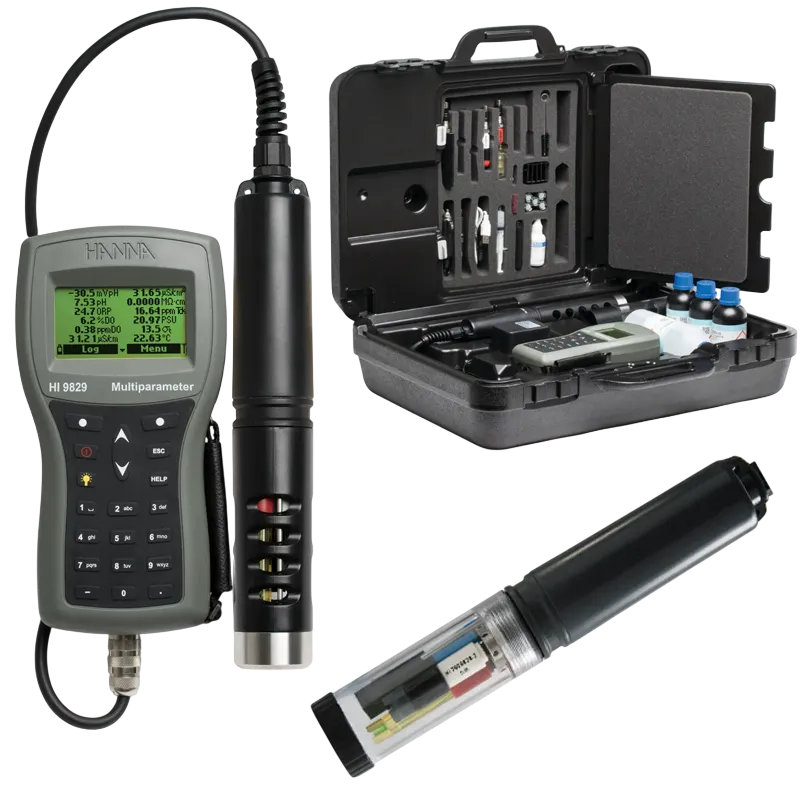

Hanna HI9829 là hệ thống máy đo đa chỉ tiêu chất lượng nước cầm tay dành cho công việc khảo sát, kiểm tra và ghi dữ liệu tại hiện trường. Thiết bị kết hợp thân máy chống nước với đầu dò đa cảm biến kỹ thuật số, cho phép theo dõi nhiều chỉ tiêu quan trọng như pH, ORP, độ dẫn điện, oxy hòa tan, độ đục, nhiệt độ và các ion chọn lọc tùy theo cấu hình cảm biến.

Khả năng thay đổi cảm biến, ghi dữ liệu, bù ảnh hưởng môi trường và bổ sung định vị GPS giúp sản phẩm phù hợp với quan trắc nước mặt, nước ngầm, nước thải, hồ nuôi, sông, hồ chứa và các chương trình đánh giá môi trường chuyên nghiệp.

1. Giới thiệu và nguồn gốc thương hiệu Hanna HI9829

Hanna Instruments là thương hiệu thiết bị phân tích được hình thành tại Ý từ năm 1978, chuyên phát triển máy đo, điện cực, cảm biến, dung dịch hiệu chuẩn và thiết bị kiểm soát phục vụ phòng thí nghiệm, sản xuất và quan trắc hiện trường. Hanna quản lý nhiều công đoạn từ nghiên cứu điện tử, chế tạo cảm biến đến kiểm tra chất lượng sản phẩm.

Phiên bản model HI9829 được giới thiệu trong bài có xuất xứ Romania. Đây là một trong những trung tâm sản xuất thiết bị đo phân tích và cảm biến của Hanna, phục vụ thị trường quốc tế.

HI9829 được phát triển như một hệ thống linh hoạt thay vì một máy đo đơn chỉ tiêu. Người dùng có thể lựa chọn đầu dò cơ bản hoặc đầu dò có khả năng ghi dữ liệu độc lập, đồng thời lắp các cảm biến phù hợp với mục tiêu khảo sát thực tế.

Nội dung kỹ thuật được đối chiếu từ trang sản phẩm, hướng dẫn sử dụng HI9829 và tài liệu đầu dò, cảm biến tương thích do Hanna Instruments công bố.

2. Ưu điểm và tính năng nổi bật của HI9829

Đo nhiều chỉ tiêu trên cùng một hệ thống

Máy đo pH/ISE/EC/DO/độ đục HI9829 giúp giảm số lượng thiết bị riêng lẻ phải mang ra hiện trường. Các cảm biến được bố trí trên cùng đầu dò, cho phép thu thập đồng bộ dữ liệu chất lượng nước tại một vị trí và thời điểm.

Cấu hình cảm biến linh hoạt

Đầu dò có các vị trí cảm biến được nhận biết bằng màu. Cổng thứ nhất sử dụng cho cảm biến pH, pH/ORP hoặc một cảm biến ISE; cổng thứ hai dành cho cảm biến oxy hòa tan; cổng thứ ba sử dụng cho cảm biến EC hoặc cảm biến kết hợp EC và độ đục.

Các cảm biến có kết nối dạng vặn, có thể thay thế tại hiện trường. Máy và đầu dò tự nhận dạng cảm biến đang được lắp, nhờ đó chỉ hiển thị những thông số tương ứng với cấu hình thực tế.

Thiết kế chống nước cho môi trường hiện trường

Đầu dò đa cảm biến chống nước phù hợp cho việc thả trực tiếp xuống nguồn nước trong quá trình đo. Thân máy có kết cấu kín, bàn phím cao su và màn hình có đèn nền, hỗ trợ vận hành trong môi trường ngoài trời, khu xử lý nước hoặc khu vực có độ ẩm cao.

Ghi dữ liệu và truy xuất kết quả

Chức năng ghi dữ liệu hiện trường hỗ trợ lưu mẫu theo yêu cầu hoặc theo khoảng thời gian thiết lập. Kết quả có thể được xem lại trên màn hình, biểu diễn dưới dạng đồ thị hoặc truyền sang máy tính bằng cáp và phần mềm tương thích của Hanna.

Khi sử dụng đầu dò ghi dữ liệu độc lập, người vận hành có thể lập trình đầu dò, triển khai tại điểm quan trắc và thu hồi dữ liệu sau đó mà không phải để thân máy HI9829 liên tục tại hiện trường.

GPS và nhận dạng vị trí đo

GPS tùy chọn cho phép gắn tọa độ vào dữ liệu đo, đặt tên địa điểm và xác định khoảng cách đến vị trí đã lưu. Ngoài GPS, hệ thống Fast Tracker dùng thẻ nhận dạng còn hỗ trợ liên kết kết quả với các trạm lấy mẫu cố định.

Hiệu chuẩn và quản lý chất lượng phép đo

Máy hỗ trợ hiệu chuẩn nhanh cho các cảm biến chính, đồng thời cung cấp quy trình hiệu chuẩn riêng cho từng chỉ tiêu. Chức năng GLP lưu lại thông tin như thời gian hiệu chuẩn, dung dịch chuẩn và đặc tính đáp ứng của cảm biến, giúp người quản lý kiểm tra lịch sử vận hành.

Đặc tính hệ thống đã được xác minh

Hạng mục	Đặc tính
Loại thiết bị	Máy đo đa chỉ tiêu cầm tay có chức năng ghi dữ liệu
Số thông số theo dõi	Tối đa 14 thông số chất lượng nước, gồm thông số đo trực tiếp và giá trị tính toán
Thông số cảm biến hỗ trợ	pH, ORP, EC, oxy hòa tan, độ đục, amoni, clorua, nitrat và nhiệt độ tùy cấu hình
Cấu trúc đầu dò	Ba vị trí lắp cảm biến có nhận dạng màu và tự động nhận dạng cảm biến
Cổng cảm biến thứ nhất	pH, pH/ORP hoặc một trong các cảm biến ISE amoni, clorua, nitrat
Cổng cảm biến thứ hai	Cảm biến oxy hòa tan galvanic
Cổng cảm biến thứ ba	Cảm biến EC hoặc cảm biến kết hợp EC/độ đục
Đầu dò cơ bản	HI7609829
Đầu dò ghi dữ liệu độc lập	HI7629829
Chiều dài cáp đầu dò	Các lựa chọn 4 m, 10 m hoặc 20 m
Cấp bảo vệ thân máy	IP67, chịu ngâm ở độ sâu 1 m trong thời gian tối đa 30 phút theo điều kiện công bố
Cấp bảo vệ đầu dò	IP68, thiết kế cho ngâm liên tục trong nước theo giới hạn của nhà sản xuất
Khả năng hiển thị	Hiển thị đồng thời tối đa 12 thông số trên màn hình đồ họa có đèn nền
Bộ nhớ thân máy	Tối đa 44.000 mẫu ghi liên tục hoặc ghi theo yêu cầu
Khoảng ghi dữ liệu	Từ 1 giây đến 3 giờ
Bộ nhớ đầu dò HI7629829	Tối đa 140.000 giá trị đơn lẻ hoặc 35.000 bộ dữ liệu đầy đủ
GPS	Tùy chọn bộ thu 12 kênh, độ chính xác vị trí công bố khoảng 10 m
Nguồn thân máy	Bốn pin cỡ C, lựa chọn pin NiMH sạc lại hoặc pin kiềm theo thiết lập khoang pin
Kết nối máy tính	Cáp USB HI7698291 và phần mềm HI929829 tương thích

3. Chức năng, nguyên lý hoạt động và ứng dụng

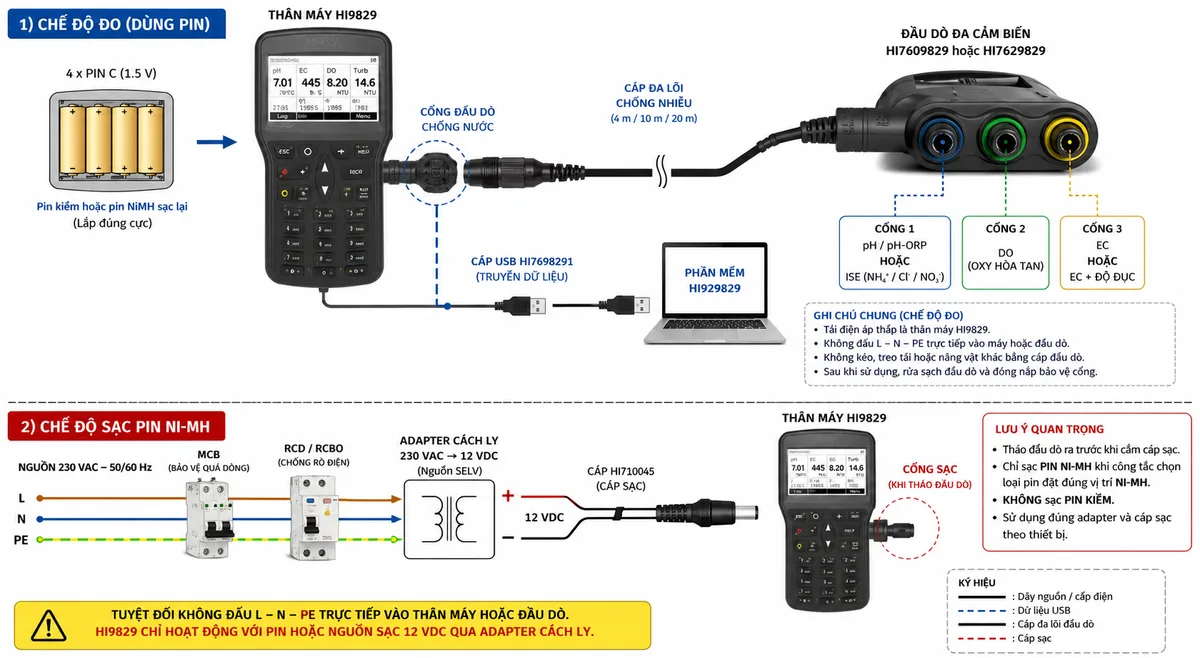

Sơ đồ kết nối và cấp nguồn của HI9829

Trong chế độ đo thông thường, thân máy sử dụng pin và cấp nguồn điện áp thấp cho đầu dò qua cáp đa lõi có chống nhiễu. Đầu dò xử lý tín hiệu cảm biến và truyền dữ liệu số về máy, hạn chế ảnh hưởng của chiều dài cáp và nhiễu môi trường.

Khi sạc pin NiMH, phải tháo đầu dò và sử dụng đúng cáp cấp nguồn cùng bộ đổi nguồn một chiều được Hanna chỉ định. Không được đưa điện lưới trực tiếp vào thân máy, cổng đầu dò hoặc bất kỳ cảm biến nào.

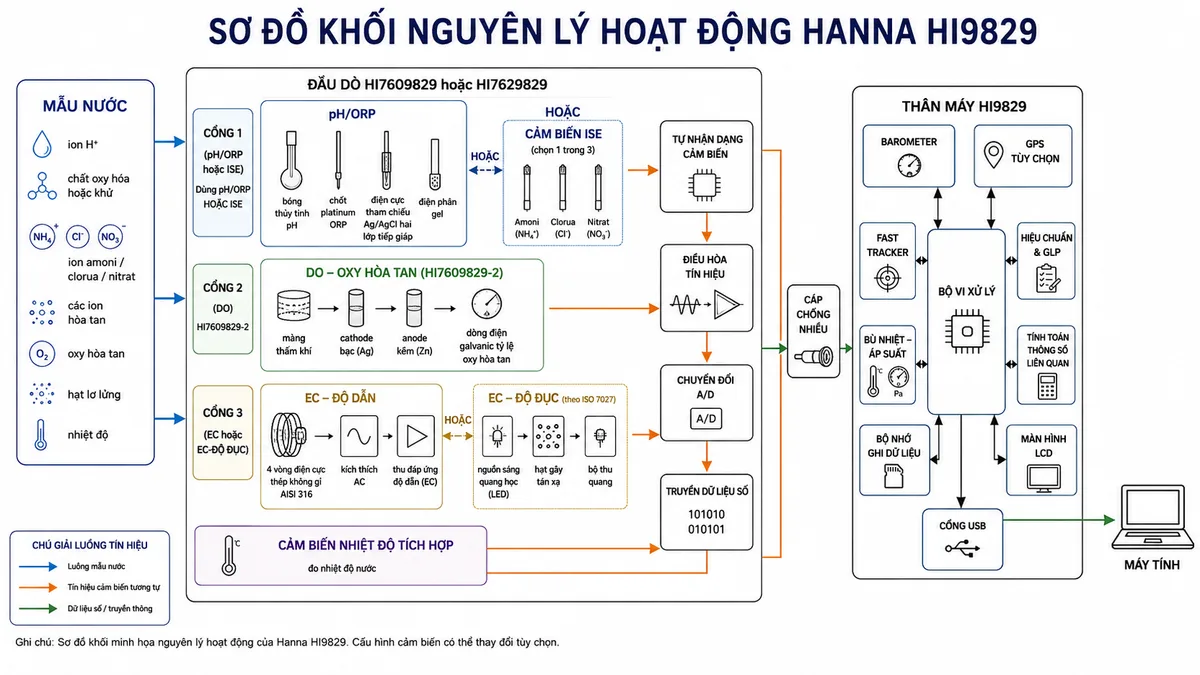

Nguyên lý đo pH và ORP

Cảm biến pH/ORP kết hợp bóng thủy tinh nhạy với hoạt độ ion hydro, phần tử platinum dùng để nhận biết thế oxy hóa khử và điện cực tham chiếu Ag/AgCl hai lớp tiếp giáp chứa điện phân gel. Chênh lệch điện thế tạo ra được mạch đầu dò thu nhận, điều hòa và chuyển thành giá trị pH hoặc ORP.

Nguyên lý đo ion chọn lọc ISE

Các cảm biến ISE tùy chọn sử dụng màng hoặc phần tử chọn lọc có đáp ứng ưu tiên với ion cần đo. Điện thế giữa phần tử chọn lọc và điện cực tham chiếu thay đổi theo hoạt độ ion trong mẫu; bộ xử lý sử dụng dữ liệu hiệu chuẩn để chuyển điện thế thành nồng độ.

Người dùng có thể chọn cảm biến ISE amoni, clorua hoặc nitrat. Do cảm biến ISE sử dụng cùng vị trí lắp với cảm biến pH/pH-ORP, hệ thống không đo đồng thời pH và ISE trên cùng một đầu dò khi chỉ có một cổng này.

Nguyên lý đo oxy hòa tan

Cảm biến oxy hòa tan galvanic có màng mỏng cho phép oxy khuếch tán từ nước vào bên trong nhưng cách ly các phần tử điện hóa khỏi mẫu. Oxy đi qua màng được khử tại cathode và tạo ra dòng điện liên quan đến lượng oxy trong nước.

Tín hiệu oxy hòa tan được xử lý cùng dữ liệu nhiệt độ và áp suất khí quyển. Barometer tích hợp trong máy hỗ trợ bù ảnh hưởng áp suất đối với kết quả nồng độ oxy hòa tan.

Nguyên lý đo EC và các giá trị liên quan

Cảm biến độ dẫn điện bốn vòng tạo trường điện trong mẫu và đo đáp ứng dẫn điện của các ion hòa tan. Cấu trúc bốn vòng giúp giảm ảnh hưởng phân cực điện cực và lớp bám bề mặt so với phương pháp hai điện cực thông thường.

Từ tín hiệu EC và nhiệt độ, bộ xử lý có thể hiển thị các giá trị liên quan được hỗ trợ trong cấu hình máy, phục vụ đánh giá lượng chất hòa tan và đặc tính ion của nguồn nước.

Nguyên lý đo độ đục

Cảm biến EC/độ đục HI7609829-4 tích hợp phần đo độ dẫn và hệ quang học trong cùng thân cảm biến. Nguồn sáng chiếu vào mẫu; các hạt lơ lửng làm ánh sáng bị tán xạ và bộ thu quang chuyển mức tín hiệu nhận được thành giá trị độ đục.

Phương pháp đo quang của cảm biến được thiết kế theo ISO 7027. Khi đo cần bảo đảm cửa sổ quang sạch, không bị trầy xước và không có bọt khí bám trên vùng quang học.

Xử lý, bù và ghi dữ liệu

Cảm biến nhiệt độ tích hợp cung cấp dữ liệu cho quá trình bù nhiệt của pH, ISE, EC và oxy hòa tan. Sau khi các tín hiệu được số hóa trong đầu dò, dữ liệu được truyền đến bộ vi xử lý của HI9829 để áp dụng hệ số hiệu chuẩn, bù ảnh hưởng môi trường, kiểm tra trạng thái cảm biến và tạo kết quả hiển thị.

Người dùng có thể chọn các chỉ tiêu cần theo dõi, thay đổi số lượng thông số trên màn hình, ghi mẫu, nhập nhận xét và liên kết dữ liệu với vị trí GPS hoặc thẻ nhận dạng điểm lấy mẫu.

Ứng dụng tiêu biểu

• Quan trắc chất lượng nước tại sông, hồ, kênh, ao và vùng đất ngập nước.
• Khảo sát nước ngầm, giếng quan trắc, bể chứa và đường ống lấy mẫu.
• Kiểm tra nước đầu vào và đầu ra của hệ thống xử lý nước thải.
• Theo dõi ao nuôi thủy sản, hồ nuôi và hệ thống tuần hoàn nước.
• Đánh giá ảnh hưởng của nước chảy tràn nông nghiệp, phân bón và chất dinh dưỡng.
• Giám sát nước ngọt, nước lợ và nước biển bằng cấu hình cảm biến phù hợp.
• Thu thập dữ liệu môi trường tại nhiều điểm có yêu cầu lưu tọa độ và thời gian.
• Đo liên tục trong buồng dòng chảy hoặc tại trạm lấy mẫu có bơm.

Lưu ý khi lựa chọn và vận hành

• Xác định trước các chỉ tiêu cần đo để chọn đúng cảm biến, đầu dò và chiều dài cáp.
• Kiểm tra cấu hình có hoặc không có GPS trước khi đặt hàng.
• Không thể lắp đồng thời cảm biến pH và cảm biến ISE tại cùng vị trí cảm biến thứ nhất.
• Muốn đo độ đục cần lựa chọn cảm biến kết hợp EC/độ đục tương thích.
• Hiệu chuẩn từng cảm biến bằng dung dịch chuẩn phù hợp trước các đợt khảo sát quan trọng.
• Loại bỏ bọt khí khỏi màng DO và vùng quang học của cảm biến độ đục trước khi đọc kết quả.
• Rửa đầu dò sau mỗi đợt đo và không dùng vật cứng làm xước cửa sổ quang.
• Không kéo, treo tải hoặc nâng vật khác bằng cáp đầu dò.
• Các cảm biến ISE cần được lựa chọn theo loại nước, dải nồng độ và ion gây nhiễu trong mẫu.

4. Cam kết và nơi mua Hanna HI9829 chính hãng

Khi đầu tư máy đo đa chỉ tiêu Hanna HI9829 chính hãng, khách hàng cần xác định rõ cấu hình GPS, loại đầu dò, khả năng ghi dữ liệu độc lập, chiều dài cáp, cảm biến cần lắp và bộ dung dịch hiệu chuẩn đi kèm. Sự khác nhau giữa các cấu hình có thể ảnh hưởng trực tiếp đến những chỉ tiêu mà hệ thống đo được.

Khách hàng có thể liên hệ thietbicodien để được tư vấn lựa chọn đúng cấu hình HI9829, đối chiếu mã cảm biến, đầu dò và phụ kiện theo nhu cầu quan trắc thực tế. thietbicodien hướng đến cung cấp sản phẩm chính hãng, thông tin rõ ràng, chứng từ theo đơn hàng và chính sách bảo hành áp dụng tại thời điểm mua.

Câu hỏi thường gặp về Hanna HI9829

Hanna HI9829 có đo đồng thời pH và ISE không?

Không trên cùng một đầu dò tiêu chuẩn. Cảm biến pH, pH/ORP và các cảm biến ISE sử dụng chung vị trí lắp thứ nhất, vì vậy người dùng phải lựa chọn một trong các loại cảm biến này cho từng cấu hình đo.

GPS có được tích hợp sẵn trên mọi máy HI9829 không?

Không. GPS là tùy chọn theo cấu hình đặt hàng. Cần kiểm tra chính xác mã bộ máy trước khi mua nếu ứng dụng yêu cầu lưu tọa độ cùng kết quả đo.

HI9829 có đo được độ đục ngay với mọi đầu dò không?

Không. Muốn đo độ đục, đầu dò phải được lắp cảm biến kết hợp EC/độ đục tương thích. Cảm biến EC thông thường chỉ thực hiện phép đo độ dẫn điện.

Đầu dò HI9829 có thể ghi dữ liệu khi không kết nối với máy không?

Chỉ đầu dò HI7629829 có chức năng ghi dữ liệu độc lập. Đầu dò HI7609829 truyền dữ liệu về thân máy nhưng không có chức năng triển khai ghi tự động độc lập tương đương.

HI9829 có phù hợp để đo nước biển không?

Máy có thể được sử dụng cho nước ngọt, nước lợ và nước biển khi lựa chọn cảm biến, quy trình hiệu chuẩn và chế độ bù phù hợp. Các cảm biến ISE amoni, clorua và nitrat cần được xem xét riêng vì được thiết kế chủ yếu cho mẫu nước ngọt và có thể chịu ảnh hưởng của ion gây nhiễu.

Máy HI9829 có thực sự chống nước không?

Có. Thân máy và đầu dò đều được thiết kế cho công việc ngoài hiện trường, nhưng có giới hạn chống nước khác nhau. Người dùng phải tuân thủ điều kiện sử dụng trong bảng đặc tính và hướng dẫn của Hanna, đặc biệt không để hở cổng kết nối hoặc gioăng làm kín.

HI9829 có cần hiệu chuẩn trước mỗi lần đo không?

Tần suất hiệu chuẩn phụ thuộc cảm biến, yêu cầu chất lượng và điều kiện sử dụng. Nên kiểm tra bằng dung dịch chuẩn trước đợt đo, hiệu chuẩn khi cảm biến không đạt kiểm tra và lập kế hoạch hiệu chuẩn định kỳ cho hoạt động quan trắc.

Có thể kết nối HI9829 với máy tính không?

Có. Thiết bị hỗ trợ truyền dữ liệu sang máy tính bằng cáp USB và phần mềm tương thích của Hanna để lưu trữ, phân tích và quản lý các lô dữ liệu đã ghi.
