Thiết bị chỉ thị pha KYORITSU KEW 8031

Thiết bị chỉ thị pha KYORITSU KEW 8031 – kiểm tra thứ tự pha và mất pha

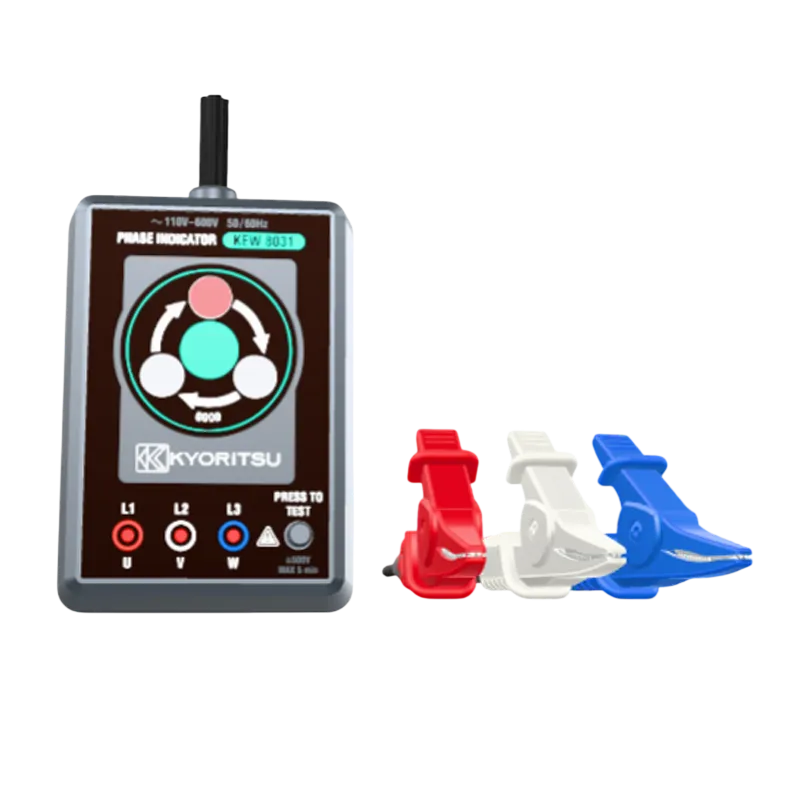

Thiết bị chỉ thị pha KYORITSU KEW 8031 là dụng cụ chuyên dùng để xác định thứ tự pha và kiểm tra tình trạng mất pha trên nguồn điện xoay chiều ba pha. Thiết bị kết hợp ba đèn báo pha với cơ cấu đĩa quay, giúp kỹ thuật viên nhận biết nhanh nguồn đang có thứ tự pha thuận, đảo pha hoặc thiếu một pha trước khi đấu nối động cơ và thiết bị điện công nghiệp.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được biết đến với các dòng máy đo cách điện, ampe kìm, thiết bị kiểm tra an toàn điện và máy kiểm tra thứ tự pha. Model KEW 8031 có xuất xứ Nhật Bản, hướng đến nhu cầu kiểm tra điện ba pha tại nhà máy, tủ điện, công trình cơ điện và hệ thống phân phối điện.

Nội dung kỹ thuật của sản phẩm được đối chiếu từ trang sản phẩm, catalogue và hướng dẫn sử dụng chính thức của KYORITSU nhằm bảo đảm thông tin đúng model, không nhầm với phiên bản KEW 8031F có tích hợp cầu chì.

Ưu điểm và tính năng nổi bật của KYORITSU KEW 8031

• Tích hợp hai chức năng trong một thiết bị: kiểm tra thứ tự pha và phát hiện pha bị hở hoặc mất.
• Ba đèn L1, L2 và L3 giúp xác định trực quan trạng thái của từng dây pha.
• Đĩa chỉ thị quay cho phép nhận biết nhanh pha thuận hoặc pha nghịch mà không cần thực hiện phép tính.
• Làm việc trực tiếp bằng năng lượng lấy từ hệ thống điện ba pha, thuộc loại thiết bị kiểm tra pha không dùng pin.
• Nút nhấn kiểm tra tức thời giúp thiết bị chỉ hoạt động trong thời gian người dùng chủ động giữ nút.
• Dây đo được nhận dạng bằng màu, thuận tiện đối chiếu với các đầu vào L1, L2 và L3.
• Thiết kế nhỏ gọn, dễ mang theo khi kiểm tra tủ điện, máy móc và công trình.
• Phù hợp với dải điện áp ba pha phổ biến trong hệ thống điện dân dụng, thương mại và công nghiệp.

Thông số và đặc tính kỹ thuật chính

Hạng mục	Thông tin
Chức năng	Kiểm tra thứ tự pha và phát hiện pha hở hoặc mất pha
Điện áp hoạt động	110–600 V AC
Tần số định mức	50/60 Hz
Thời gian hoạt động liên tục đến 280 V AC	Liên tục
Thời gian hoạt động từ 281–300 V AC	Tối đa 40 phút
Thời gian hoạt động từ 301–400 V AC	Tối đa 20 phút
Thời gian hoạt động từ 401–500 V AC	Tối đa 10 phút
Thời gian hoạt động từ 501–600 V AC	Tối đa 5 phút
Chỉ thị pha	Ba đèn L1, L2, L3
Chỉ thị thứ tự pha	Đĩa quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ
Nguồn hoạt động	Lấy trực tiếp từ nguồn điện ba pha, không sử dụng pin
Kích thước thân máy	106 × 75 × 40 mm
Khối lượng	Khoảng 350 g
Phân loại an toàn của phiên bản CE	IEC 61010-1, CAT IV 300 V, CAT III 600 V, mức ô nhiễm 2
Cầu chì tích hợp	Không; phiên bản KEW 8031F mới là loại có cầu chì

Chức năng, nguyên lý hoạt động và ứng dụng của KEW 8031

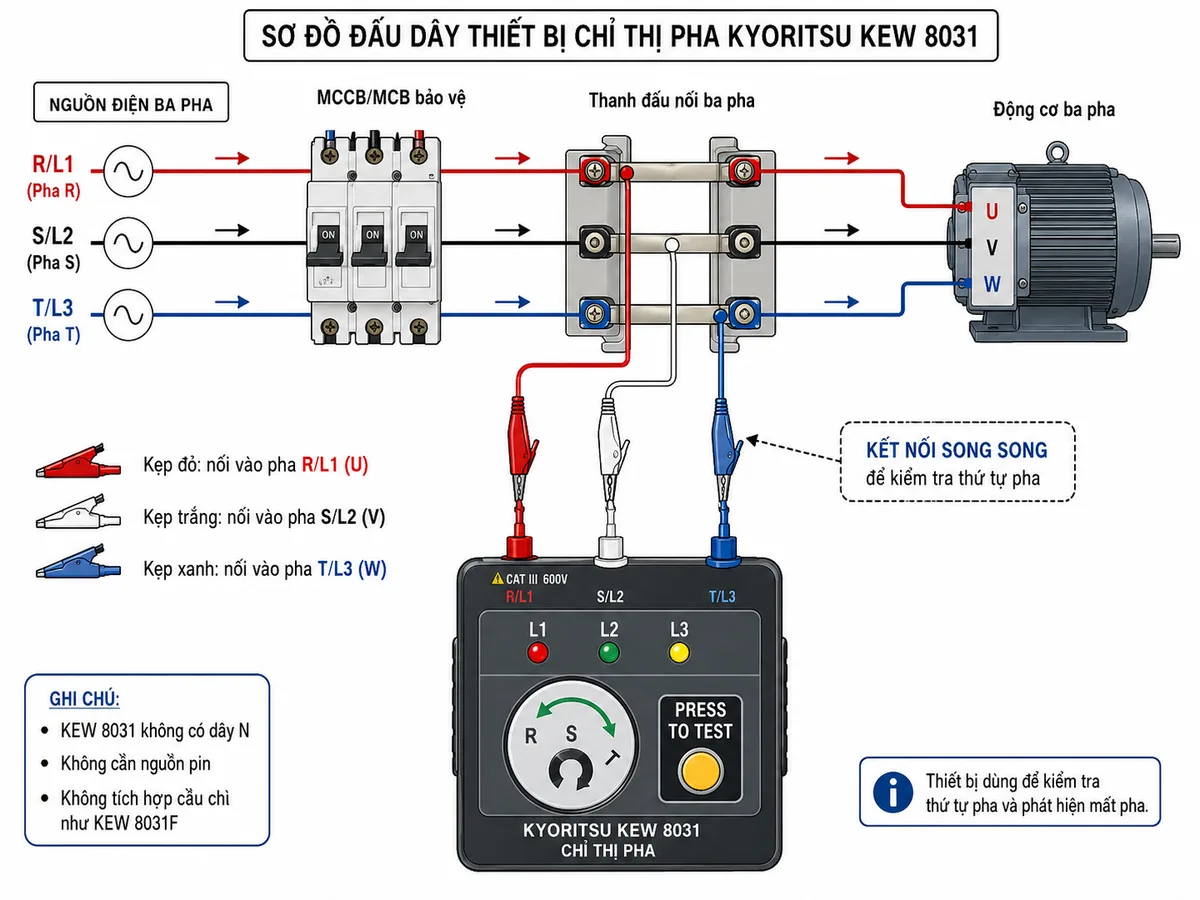

Cách đấu nối thiết bị vào nguồn điện ba pha

Trước khi kiểm tra, người vận hành cần nhận diện ba dây pha tại đầu ra của tủ điện, cầu dao hoặc khối đầu nối. Kẹp màu đỏ của KEW 8031 được nối với R/L1/U, kẹp màu trắng nối với S/L2/V và kẹp màu xanh nối với T/L3/W. Thiết bị được đấu song song với nguồn ba pha tại vị trí dự kiến cấp điện cho động cơ hoặc tải.

Trình tự an toàn là kết nối chắc chắn cả ba kẹp vào hệ thống trước, sau đó mới nhấn và giữ nút kiểm tra. Không cầm vào phần dẫn điện của đầu kẹp và luôn giữ tay phía sau bộ phận bảo vệ của que đo. Nếu một dây đo bị tuột trong khi đang kiểm tra, phải nhả nút ngay và dừng phép đo trước khi xử lý lại đầu nối.

Ngay cả khi cả ba đèn báo đều không sáng, không được kết luận hệ thống hoàn toàn mất điện vì vẫn có khả năng một dây pha đang mang điện. Việc xác nhận hết điện phải được thực hiện bằng thiết bị kiểm tra điện áp phù hợp và theo quy trình an toàn điện của đơn vị vận hành.

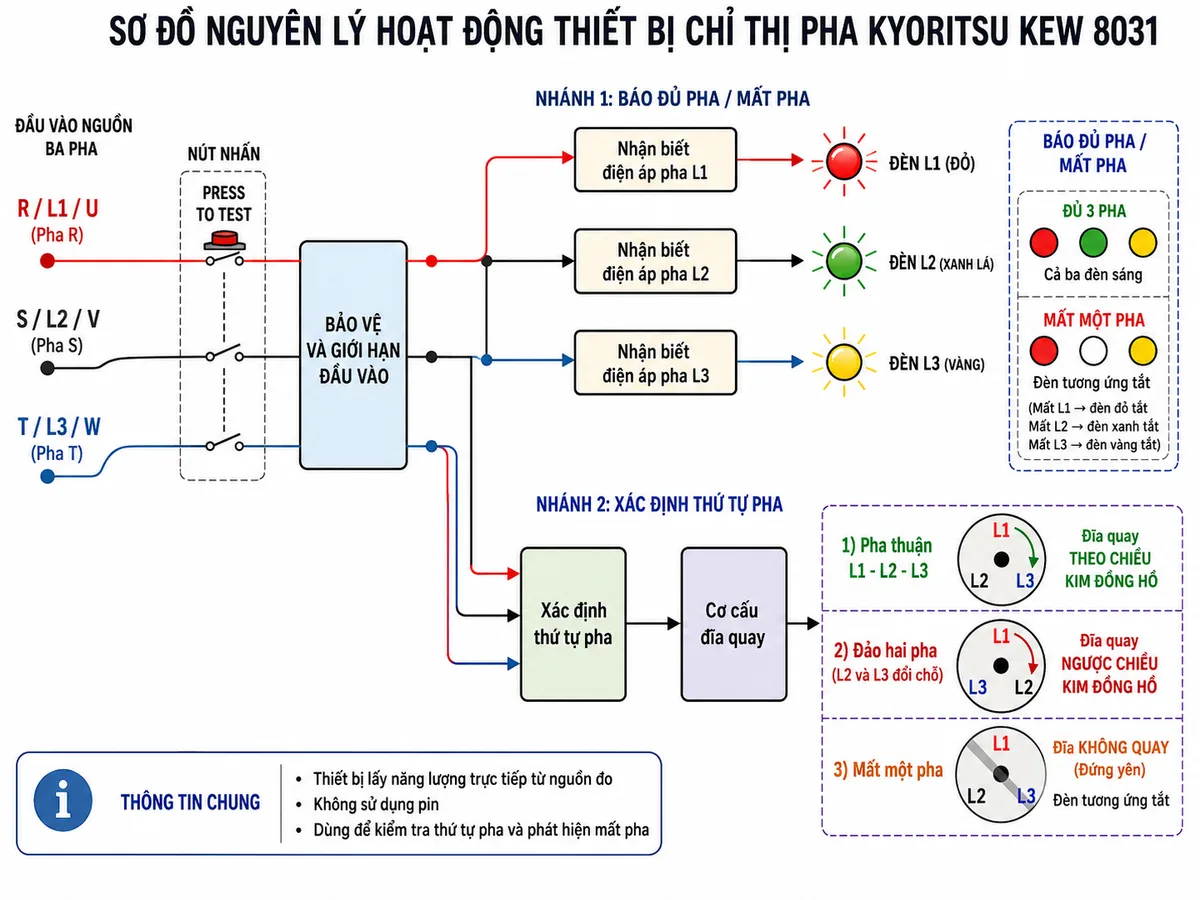

Nguyên lý kiểm tra mất pha

Khi nhấn nút TEST, điện áp từ ba dây pha được đưa vào các nhánh nhận biết pha bên trong thiết bị. Mỗi nhánh điều khiển một đèn tương ứng L1, L2 hoặc L3. Nếu cả ba pha đều hiện diện và được kết nối đúng, cả ba đèn sẽ sáng. Nếu một pha bị mất, đứt dây hoặc không tiếp xúc, đèn tương ứng với đầu kẹp của pha đó sẽ không sáng.

Chức năng này giúp KEW 8031 hoạt động như một thiết bị báo mất pha ba pha đơn giản, trực quan, đặc biệt hữu ích khi kiểm tra nguồn cấp trước khi đưa động cơ, máy bơm, máy nén hoặc dây chuyền sản xuất vào vận hành.

Nguyên lý xác định thứ tự pha

Ba tín hiệu điện áp lệch pha được đưa đến cơ cấu xác định chiều của trường quay bên trong máy. Cơ cấu này chuyển quan hệ thứ tự giữa L1, L2 và L3 thành hướng quay của đĩa chỉ thị. Người dùng chỉ cần quan sát cửa sổ trên mặt máy để xác định nguồn đang có thứ tự pha thuận hay thứ tự pha đảo.

Cách đọc kết quả kiểm tra

Hiện tượng quan sát	Kết luận	Hướng xử lý
Ba đèn L1, L2, L3 cùng sáng và đĩa quay theo chiều kim đồng hồ	Đủ ba pha, thứ tự pha L1-L2-L3 là pha thuận	Có thể đấu tải theo thứ tự đã kiểm tra nếu phù hợp với yêu cầu vận hành
Ba đèn cùng sáng nhưng đĩa quay ngược chiều kim đồng hồ	Đủ ba pha nhưng thứ tự pha đang bị đảo	Ngắt nguồn và đổi chéo hai trong ba dây pha nếu cần đảo chiều quay động cơ
Đèn L1 không sáng	Pha tại đầu kẹp đỏ R/L1/U bị hở, mất hoặc tiếp xúc không tốt	Kiểm tra dây dẫn, cầu đấu và thiết bị đóng cắt của pha L1
Đèn L2 không sáng	Pha tại đầu kẹp trắng S/L2/V bị hở, mất hoặc tiếp xúc không tốt	Kiểm tra dây dẫn, cầu đấu và thiết bị đóng cắt của pha L2
Đèn L3 không sáng	Pha tại đầu kẹp xanh T/L3/W bị hở, mất hoặc tiếp xúc không tốt	Kiểm tra dây dẫn, cầu đấu và thiết bị đóng cắt của pha L3
Một đèn không sáng và đĩa không quay	Hệ thống không đủ ba pha để xác định thứ tự pha	Khắc phục pha bị mất trước khi kiểm tra lại

Ứng dụng thực tế

• Kiểm tra thứ tự pha trước khi đấu nối và chạy thử động cơ ba pha.
• Kiểm tra chiều pha tại đầu ra tủ điện phân phối, tủ điều khiển và tủ động lực.
• Phát hiện mất pha trên nguồn cấp cho máy bơm, quạt công nghiệp, máy nén khí và hệ thống HVAC.
• Đối chiếu thứ tự pha giữa nguồn điện chính, máy phát điện và hệ thống chuyển nguồn.
• Kiểm tra sau khi sửa chữa cáp điện, thay MCCB, contactor hoặc thay đổi đầu nối.
• Hỗ trợ nghiệm thu hệ thống điện tại nhà máy, tòa nhà, trạm kỹ thuật và công trình cơ điện.

Cam kết và nơi mua thiết bị chỉ thị pha KEW 8031

Khi lựa chọn máy kiểm tra thứ tự pha KYORITSU KEW 8031, khách hàng cần kiểm tra đúng model, đúng phiên bản, tình trạng dây đo, phụ kiện đi kèm và tài liệu hướng dẫn. Không nên nhầm KEW 8031 với KEW 8031F, bởi phiên bản 8031F có thêm cầu chì bảo vệ tích hợp và có cấu hình phụ kiện khác.

Để mua KYORITSU KEW 8031 chính hãng, nhận tư vấn lựa chọn đúng thiết bị và báo giá phù hợp cho nhu cầu kiểm tra điện ba pha, khách hàng có thể đặt hàng trực tiếp tại thietbicodien. Sản phẩm được cung cấp đúng thông tin kỹ thuật, hỗ trợ kiểm tra model và tư vấn sử dụng an toàn trong môi trường điện công nghiệp.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 8031 dùng để làm gì?

KEW 8031 dùng để kiểm tra nguồn điện có đủ ba pha hay không và xác định thứ tự pha đang là pha thuận hay pha nghịch. Thiết bị thường được sử dụng trước khi đấu nối hoặc chạy thử động cơ ba pha.

KEW 8031 có đo được điện áp không?

Không. Thiết bị chỉ dùng để chỉ thị tình trạng pha và thứ tự pha, không hiển thị giá trị điện áp cụ thể. Khi cần đo điện áp giữa các pha, người dùng phải sử dụng đồng hồ vạn năng hoặc thiết bị đo điện áp phù hợp.

Thiết bị chỉ thị pha KEW 8031 có cần lắp pin không?

Không. Đây là máy kiểm tra pha không dùng pin. Thiết bị lấy năng lượng hoạt động trực tiếp từ nguồn điện ba pha đang được kiểm tra.

Làm thế nào nhận biết pha thuận và pha nghịch?

Khi đủ ba pha, hãy quan sát đĩa chỉ thị. Đĩa quay theo chiều kim đồng hồ biểu thị thứ tự pha thuận L1-L2-L3. Đĩa quay ngược chiều kim đồng hồ biểu thị thứ tự pha đang bị đảo.

Nếu một đèn L1, L2 hoặc L3 không sáng thì có ý nghĩa gì?

Đèn không sáng cho biết pha nối với đầu kẹp tương ứng đang bị hở, mất điện hoặc tiếp xúc không tốt. Khi thiếu một pha, đĩa chỉ thị thứ tự pha cũng không quay.

Có thể đổi chiều quay động cơ sau khi kiểm tra pha nghịch không?

Có. Sau khi đã ngắt và xác nhận nguồn điện hoàn toàn an toàn, kỹ thuật viên có thể đổi chéo hai trong ba dây pha để thay đổi thứ tự pha và chiều quay của động cơ. Việc thao tác phải do người có chuyên môn thực hiện.

KEW 8031 và KEW 8031F khác nhau như thế nào?

Cả hai model đều kiểm tra mất pha và thứ tự pha bằng đèn cùng đĩa quay. Điểm khác biệt quan trọng là KEW 8031F có cầu chì bảo vệ tích hợp, còn KEW 8031 không tích hợp cầu chì bên trong.

Có được nhấn nút TEST trước khi nối đủ ba kẹp không?

Không. Phải kết nối chắc chắn cả ba đầu đo với hệ thống điện ba pha trước, sau đó mới nhấn nút TEST. Nếu đầu đo bị tuột trong quá trình kiểm tra, cần nhả nút ngay và dừng phép đo.
