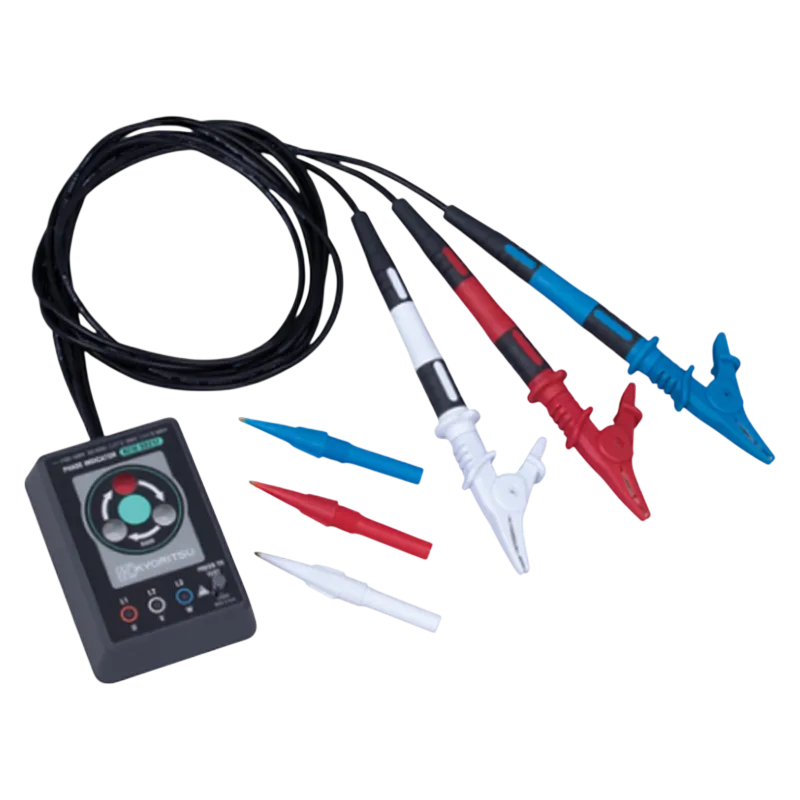

Thiết bị chỉ thị pha KYORITSU KEW 8031F

1. Giới thiệu thiết bị chỉ thị pha KYORITSU KEW 8031F

Thiết bị chỉ thị pha KYORITSU KEW 8031F là dụng cụ kiểm tra điện ba pha chuyên dụng, tích hợp hai chức năng chính gồm kiểm tra thứ tự pha và phát hiện tình trạng mất pha. Thiết bị giúp kỹ thuật viên nhanh chóng xác định thứ tự L1–L2–L3 trước khi đấu nối động cơ, máy bơm, máy nén khí hoặc các tải ba pha có yêu cầu đúng chiều quay.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, hoạt động trong lĩnh vực sản xuất dụng cụ đo và kiểm tra điện từ năm 1940. Các sản phẩm của hãng được phát triển cho công tác lắp đặt, vận hành và kiểm tra an toàn hệ thống điện dân dụng, thương mại và công nghiệp.

Model KEW 8031F được thiết kế nhỏ gọn, vận hành trực tiếp từ nguồn điện đang kiểm tra nên không cần pin. Ba đèn chỉ thị giúp nhận biết tình trạng của từng pha, trong khi đĩa quay trên mặt thiết bị thể hiện trực quan thứ tự pha thuận hoặc đảo pha.

2. Ưu điểm và tính năng nổi bật

• Tích hợp đồng thời chức năng chỉ thị thứ tự pha và kiểm tra mất pha trong một thiết bị.
• Kiểm tra nguồn điện ba pha trong dải điện áp rộng từ AC 110 V đến 600 V.
• Đĩa quay cho phép nhận biết trực quan pha thuận theo chiều kim đồng hồ hoặc pha đảo theo chiều ngược kim đồng hồ.
• Ba đèn chỉ thị tương ứng L1, L2 và L3 giúp xác định pha đang bị hở hoặc không có điện áp.
• Không sử dụng pin; thiết bị lấy năng lượng trực tiếp từ mạch điện ba pha đang được kiểm tra.
• Phiên bản KEW 8031F được tích hợp cầu chì bảo vệ trên đường đo, nâng cao mức độ an toàn khi làm việc.
• Không có phần kim loại dẫn điện lộ ra ngoài tại khu vực cầm nắm; nút nhấn thử chỉ duy trì phép kiểm tra trong thời gian người dùng nhấn nút.
• Thiết kế kín, hạn chế bụi xâm nhập, phù hợp với công việc bảo trì và lắp đặt điện tại hiện trường.
• Kích thước nhỏ, khối lượng nhẹ, thuận tiện mang theo trong túi dụng cụ của kỹ thuật viên.

Thông số kỹ thuật của KEW 8031F

Các thông số dưới đây được đối chiếu theo trang sản phẩm và tài liệu kỹ thuật chính thức của Kyoritsu.

Thông số	Giá trị
Loại thiết bị	Thiết bị chỉ thị thứ tự pha và kiểm tra mất pha
Hệ thống kiểm tra	Nguồn điện xoay chiều ba pha
Dải điện áp hoạt động	AC 110–600 V
Tần số	50/60 Hz
Giới hạn đo liên tục	Trên AC 500 V: không quá 5 phút
Cầu chì bảo vệ	0,5 A/600 V loại tác động nhanh
Phương pháp báo mất pha	Ba đèn chỉ thị L1, L2 và L3
Phương pháp báo thứ tự pha	Đĩa quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ
Nguồn vận hành	Lấy trực tiếp từ mạch điện đang kiểm tra, không cần pin
Tiêu chuẩn an toàn	IEC 61010-1, CAT IV 300 V, CAT III 600 V, cấp ô nhiễm 2
Chiều dài dây đo	Khoảng 1,3 m
Màu dây đo	R/L1: đỏ; S/L2: trắng; T/L3: xanh dương
Kích thước	106 × 75 × 40 mm
Khối lượng thân máy	Khoảng 350 g, không bao gồm dây đo
Phụ kiện tiêu chuẩn	Cầu chì 8923, túi đựng 9094 và tài liệu hướng dẫn sử dụng

3. Chức năng, nguyên lý hoạt động và ứng dụng

Kiểm tra mất pha trên nguồn điện ba pha

Ba dây đo của thiết bị được kết nối lần lượt với các pha R–S–T hoặc L1–L2–L3. Khi nhấn nút TEST, ba đèn L1, L2 và L3 sẽ thể hiện trạng thái điện áp tại từng đầu vào. Khi cả ba đèn đều sáng, nguồn không có dấu hiệu mất pha tại điểm kiểm tra. Nếu một đèn không sáng, pha tương ứng có thể đang bị hở mạch, mất nguồn hoặc kết nối không đúng.

Cần lưu ý rằng đèn không sáng không đồng nghĩa dây dẫn hoàn toàn không có điện. Từng pha phải được kiểm tra và xử lý theo đúng quy trình an toàn điện trước khi tiếp xúc hoặc sửa chữa.

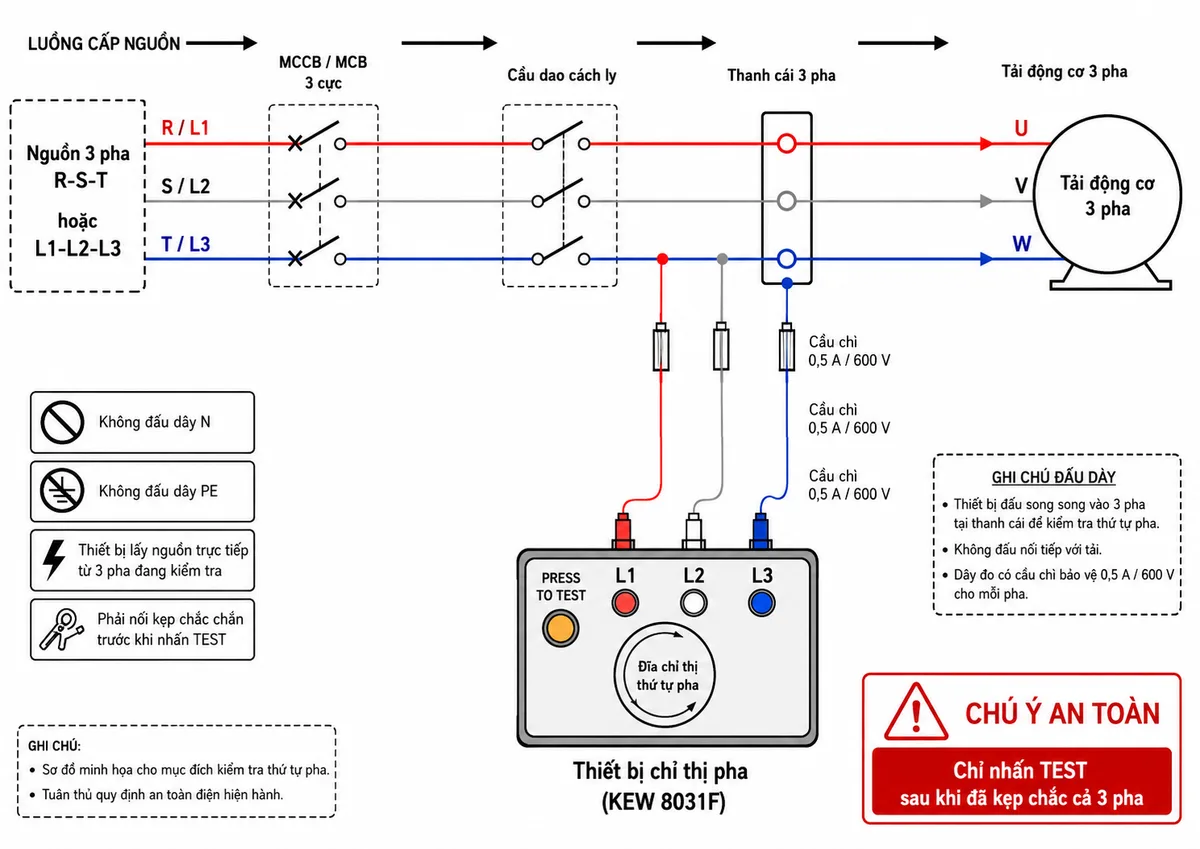

Sơ đồ đấu dây và cách kết nối

Để thực hiện phép kiểm tra, kết nối kẹp đỏ với R hoặc L1, kẹp trắng với S hoặc L2 và kẹp xanh dương với T hoặc L3. Các kẹp được đấu song song tại đầu ra của MCCB, MCB ba cực, cầu dao cách ly hoặc tại cầu đấu cấp nguồn cho tải. Thiết bị không cần kết nối với dây trung tính N hay dây bảo vệ PE.

Người vận hành phải gắn chắc cả ba kẹp vào đầu cực trước, sau đó mới nhấn nút TEST. Nếu một dây đo vô tình tuột khỏi đầu cực trong lúc kiểm tra, phải lập tức nhả nút TEST và dừng phép đo.

Kiểm tra thứ tự pha

Khi nguồn điện có đủ ba pha, đĩa chỉ thị bên trong thiết bị sẽ quay. Nếu đĩa quay theo chiều kim đồng hồ, thứ tự dây đang kết nối là pha thuận L1–L2–L3. Nếu đĩa quay ngược chiều kim đồng hồ, nguồn đang có thứ tự pha đảo.

Khi cần thay đổi chiều quay dự kiến của động cơ ba pha, kỹ thuật viên có thể ngắt và cô lập hoàn toàn nguồn điện, sau đó đổi vị trí hai trong ba dây pha theo thiết kế của hệ thống. Không được thay đổi dây dẫn khi mạch vẫn đang mang điện.

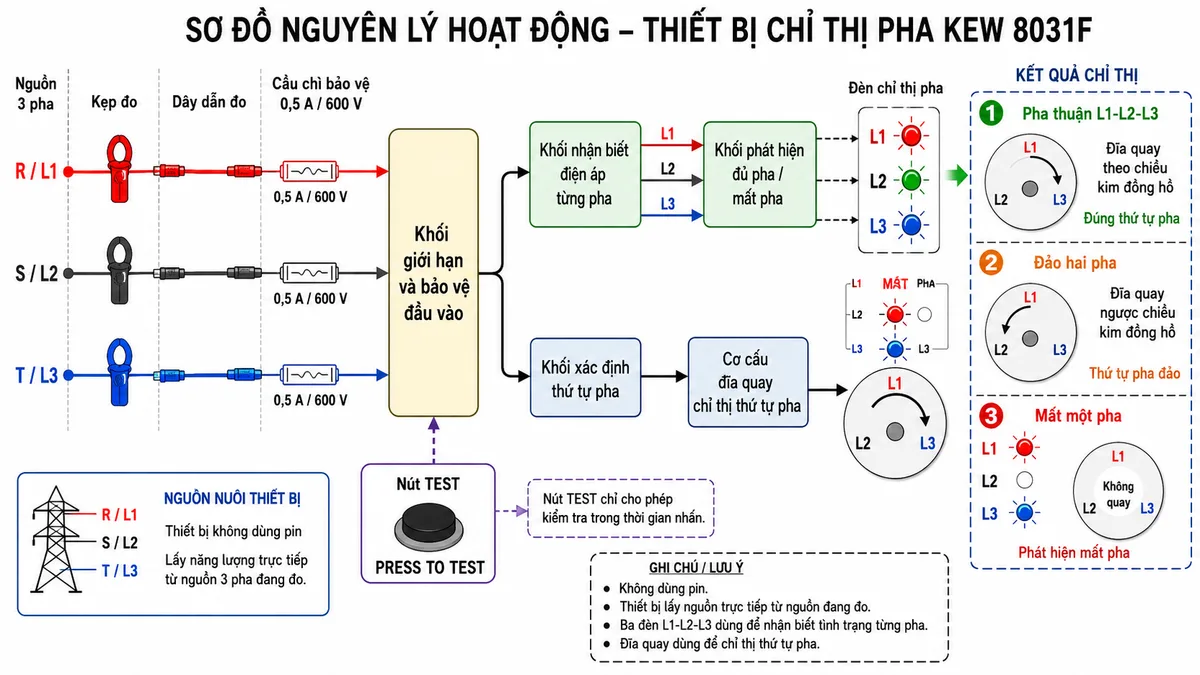

Nguyên lý hoạt động

Về mặt chức năng, điện áp từ ba dây pha đi qua hệ thống dây đo và các phần tử bảo vệ trước khi được đưa vào khối nhận biết điện áp. Khối kiểm tra mất pha điều khiển ba đèn L1, L2 và L3 theo trạng thái của từng pha.

Đồng thời, quan hệ lệch pha giữa ba điện áp được đưa đến cơ cấu chỉ thị thứ tự pha. Trường điện từ hình thành theo trình tự của ba pha tạo chiều quay cho đĩa chỉ thị. Chiều quay của đĩa vì vậy thay đổi khi thứ tự của hai dây pha bất kỳ bị hoán đổi. Nếu nguồn bị mất pha, cơ cấu quay không có đủ điều kiện làm việc bình thường và đĩa không quay. Nguyên lý hiển thị bằng ba đèn và đĩa quay được Kyoritsu mô tả trong tài liệu vận hành của thiết bị.

Ứng dụng thực tế

• Kiểm tra thứ tự pha tại tủ điện phân phối, tủ điều khiển và thanh cái ba pha.
• Xác nhận nguồn cấp trước khi đấu nối động cơ, máy bơm, quạt công nghiệp hoặc máy nén khí.
• Phát hiện nhanh tình trạng mất pha tại đầu ra MCCB, contactor, cầu dao hoặc cầu đấu.
• Kiểm tra thứ tự pha sau khi lắp đặt, sửa chữa hoặc thay đổi cáp nguồn.
• Đối chiếu thứ tự pha giữa nguồn điện chính, máy phát điện và hệ thống chuyển nguồn.
• Hỗ trợ nghiệm thu, bảo trì và xử lý sự cố trong nhà máy, trạm kỹ thuật và công trình cơ điện.

Lưu ý khi sử dụng

• Chỉ sử dụng thiết bị trong dải điện áp và cấp đo lường được nhà sản xuất quy định.
• Không thực hiện phép kiểm tra trên mạch có điện áp giữa pha và đất vượt quá 600 V.
• Không sử dụng khi vỏ máy, dây đo, đầu kẹp hoặc lớp cách điện có dấu hiệu hư hỏng.
• Phải kết nối cả ba dây đo với hệ thống trước khi nhấn nút TEST.
• Không chạm vào kẹp hoặc đầu dò khi nút TEST đang được nhấn.
• Với điện áp trên AC 500 V, thời gian kiểm tra liên tục không được vượt quá 5 phút.
• Sử dụng găng tay cách điện, kính bảo hộ và trang bị bảo vệ phù hợp với cấp điện áp tại vị trí làm việc.
• Không thực hiện phép đo trong môi trường ẩm ướt, có khí dễ cháy hoặc khi đang có giông sét.

4. Cam kết và nơi mua hàng

Khi lựa chọn máy kiểm tra thứ tự pha Kyoritsu KEW 8031F chính hãng, khách hàng cần kiểm tra đúng model, phụ kiện đi kèm, tình trạng dây đo, cầu chì bảo vệ và tài liệu hướng dẫn của nhà sản xuất.

Đặt mua sản phẩm chính hãng tại thietbicodien để được tư vấn lựa chọn thiết bị phù hợp với hệ thống điện ba pha, hỗ trợ thông tin kỹ thuật, báo giá và chính sách bảo hành rõ ràng.

Câu hỏi thường gặp (FAQ)

KEW 8031F dùng để làm gì?

KEW 8031F được dùng để kiểm tra nguồn điện ba pha, xác định thứ tự pha thuận hoặc đảo pha và phát hiện pha đang bị mất tại điểm kết nối.

KEW 8031F có cần lắp pin không?

Không. Thiết bị lấy năng lượng trực tiếp từ nguồn điện ba pha đang được kiểm tra nên không cần pin hoặc bộ nguồn bên ngoài.

Làm thế nào để nhận biết thứ tự pha thuận?

Kết nối dây đỏ, trắng và xanh dương lần lượt với L1, L2 và L3 rồi nhấn TEST. Nếu đĩa quay theo chiều kim đồng hồ, nguồn đang có thứ tự pha thuận theo cách đấu dây hiện tại.

Đĩa quay ngược chiều kim đồng hồ có ý nghĩa gì?

Đĩa quay ngược chiều kim đồng hồ cho biết thứ tự pha đang bị đảo. Trước khi đổi hai dây pha, phải ngắt nguồn, khóa cô lập và xác nhận mạch đã hết điện.

KEW 8031F phát hiện mất pha như thế nào?

Thiết bị có ba đèn tương ứng L1, L2 và L3. Khi một đèn không sáng, đầu vào tương ứng có thể đang mất pha hoặc kết nối bị hở; trong trạng thái mất pha, đĩa chỉ thị thường không quay.

Thiết bị có hiển thị chính xác giá trị điện áp không?

Không. Đây là thiết bị chỉ thị pha, không phải đồng hồ đo điện áp số. Sản phẩm cho biết trạng thái pha và thứ tự pha nhưng không hiển thị giá trị điện áp cụ thể.

KEW 8031F có thể kiểm tra điện một pha không?

Không phù hợp. Sản phẩm được thiết kế để làm việc với nguồn điện xoay chiều ba pha trong dải điện áp quy định.

Điểm khác biệt của phiên bản KEW 8031F là gì?

KEW 8031F là phiên bản có cầu chì bảo vệ tích hợp trên đường đo, đồng thời hỗ trợ kiểm tra mất pha và thứ tự pha bằng ba đèn chỉ thị cùng đĩa quay trực quan.
