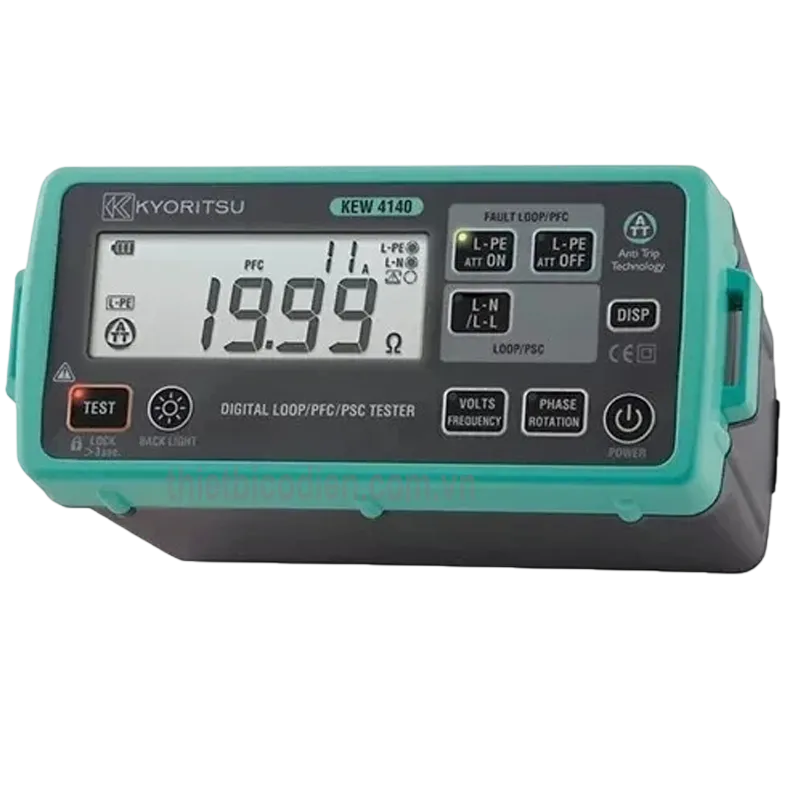

Thiết bị thử LOOP / PFC / PSC KYORITSU KEW 4140

1) Giới thiệu Thiết bị thử LOOP / PFC / PSC KYORITSU KEW 4140

Thiết bị thử LOOP / PFC / PSC KYORITSU KEW 4140 là máy kiểm tra chuyên dụng dùng để đánh giá trở kháng mạch vòng sự cố, dòng sự cố dự kiến và dòng ngắn mạch dự kiến trong hệ thống điện hạ áp. Thiết bị hỗ trợ kỹ thuật viên kiểm tra khả năng phối hợp giữa đường dây với cầu chì, MCB, MCCB hoặc RCD, từ đó xác định thiết bị bảo vệ có thể ngắt nguồn đủ nhanh khi xảy ra sự cố hay không.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, được biết đến với các dòng máy kiểm tra an toàn điện, thiết bị đo cách điện, đo tiếp địa và kiểm tra hệ thống điện. Model KEW 4140 có xuất xứ Nhật Bản, được thiết kế cho công tác nghiệm thu, bảo trì và kiểm định mạng điện tại nhà máy, tòa nhà, công trình thương mại và hệ thống phân phối điện.

Máy tích hợp kiểm tra LOOP, PFC, PSC, điện áp, tần số và thứ tự pha trong cùng một thiết bị. Công nghệ ATT giúp thực hiện phép đo vòng sự cố L-PE trên các mạch được bảo vệ bởi RCD có dòng dư định mức từ 30 mA trở lên mà hạn chế làm RCD tác động ngoài ý muốn.

2) Ưu điểm và tính năng nổi bật

• Đo trở kháng mạch vòng LOOP trên các đường L-PE, L-N và L-L, phù hợp cho kiểm tra ổ cắm, mạch nhánh và tủ phân phối.
• Công nghệ chống tác động RCD ATT sử dụng phương pháp thử dòng thấp trên đường L-PE, hỗ trợ đo mạch vòng qua RCD từ 30 mA mà không cần tháo RCD khỏi mạch trong điều kiện thử phù hợp.
• Đo PFC và PSC để xác định dòng điện dự kiến khi xảy ra sự cố pha–đất hoặc ngắn mạch pha–trung tính, pha–pha.
• Màn hình kép hiển thị đồng thời trở kháng mạch vòng và các kết quả liên quan như PFC, PSC hoặc trở kháng L-N.
• Hỗ trợ kết nối hai dây khi đo LOOP L-N, L-L và dòng PSC.
• Kiểm tra thứ tự pha, đo điện áp và đo tần số nguồn bằng cùng một máy.
• Biểu tượng kiểm tra đấu dây giúp phát hiện trạng thái kết nối L, N và PE trước khi thực hiện phép đo.
• Nút TEST có thể khóa để thử rảnh tay, kết hợp chế độ tự động bắt đầu phép đo khi kết nối đúng.
• Màn hình và bàn phím có đèn nền, thuận tiện khi làm việc trong tủ điện hoặc khu vực thiếu sáng.
• Cấp bảo vệ IP54 giúp hạn chế bụi và nước bắn xâm nhập trong điều kiện sử dụng tại hiện trường.
• Tích hợp cảnh báo quá nhiệt và tự động tạm dừng phép đo nhằm bảo vệ điện trở thử bên trong.
• Chức năng tự động tắt nguồn giúp giảm tiêu hao pin khi không sử dụng.

Các tính năng ATT, màn hình kép, kết nối hai dây, kiểm tra thứ tự pha, đèn nền và cấp bảo vệ IP54 được công bố trong tài liệu chính thức của KYORITSU dành cho KEW 4140.

Thông số kỹ thuật tiêu biểu

Hạng mục	Thông số
Chức năng đo chính	LOOP L-PE ATT ON, LOOP L-PE ATT OFF, LOOP L-N/L-L, PFC, PSC
Điện áp danh định L-N và L-PE	230 V AC, 50/60 Hz
Điện áp danh định L-L	400 V AC, 50/60 Hz
Điện áp hoạt động khi đo L-PE	100–280 V AC, 45–65 Hz
Điện áp hoạt động khi đo L-N/L-L	100–500 V AC, 45–65 Hz
Dải đo LOOP L-PE	20 Ω, 200 Ω và 2000 Ω; tự động chọn dải
Dải đo LOOP L-N/L-L	20 Ω
Dải hiển thị PFC/PSC	2000 A và 20 kA; tự động chọn dải
Kiểm tra thứ tự pha	50–500 V AC, 45–65 Hz; hiển thị thứ tự thuận 1.2.3 hoặc thứ tự đảo 3.2.1
Đo điện áp	0–500 V AC
Đo tần số	45–65 Hz
Tiêu chuẩn áp dụng	IEC/EN 61557-1, 3, 7, 10; IEC/EN 61010; IEC 60529; IEC 61326
Cấp an toàn của thiết bị	CAT III 300 V; cho phép đo đến 500 V giữa các dây pha theo điều kiện định mức
Cấp bảo vệ	IP54
Nguồn cấp	6 pin AA 1,5 V; khuyến nghị sử dụng pin alkaline LR6
Kích thước	84 × 184 × 133 mm
Khối lượng	Khoảng 860 g, bao gồm pin

Thông số được đối chiếu theo trang sản phẩm và hướng dẫn sử dụng chính thức của nhà sản xuất KYORITSU.

3) Chức năng, nguyên lý hoạt động và ứng dụng

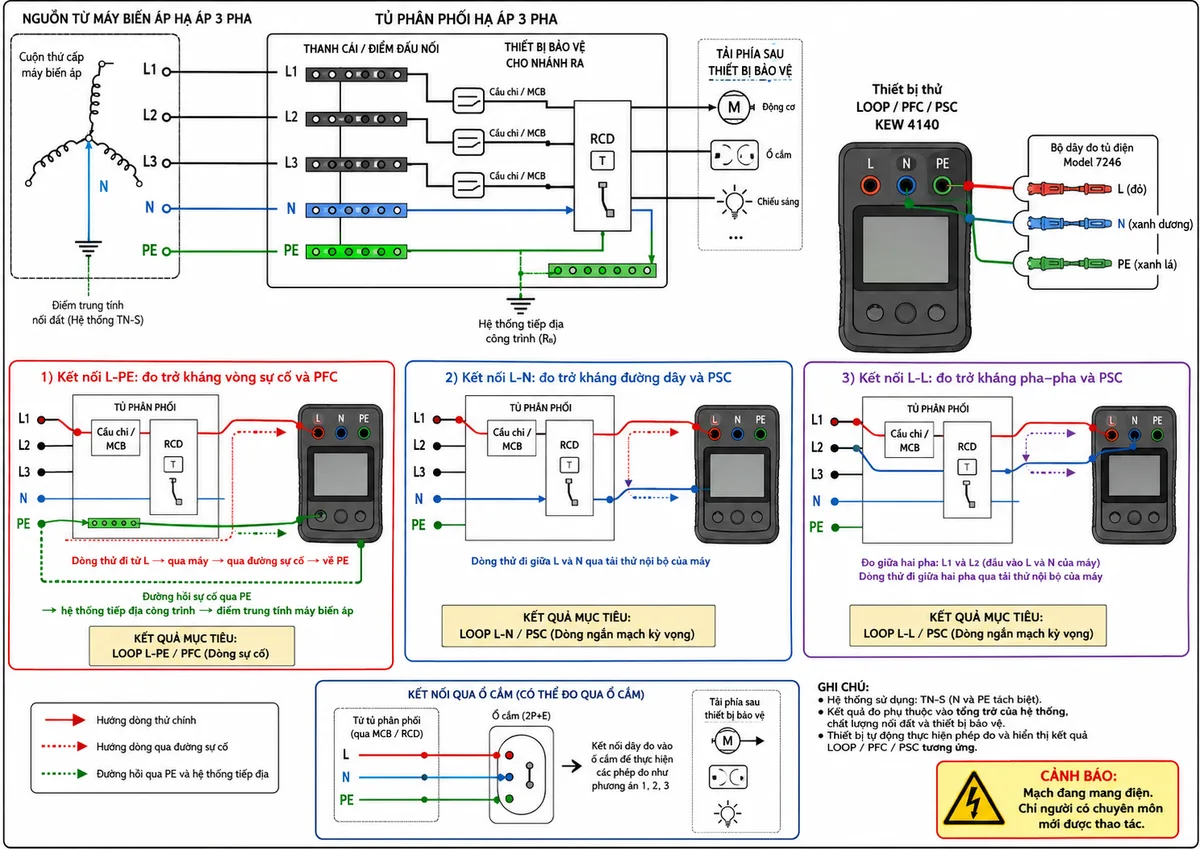

Sơ đồ đấu dây và phương thức kết nối

Khi đo tại tủ phân phối, dây đo chuyên dụng được kết nối với các đầu vào L, N và PE trên máy. Đối với phép đo LOOP L-PE và PFC, dây đỏ nối vào pha L, dây xanh dương nối vào trung tính N và dây xanh lá nối vào dây bảo vệ PE. Khi đo LOOP L-N và PSC, máy sử dụng đường đo giữa L và N. Khi đo LOOP L-L và PSC trên nguồn nhiều pha, hai dây đo được kết nối vào hai pha khác nhau.

KEW 4140 cũng có thể đo trực tiếp tại ổ cắm bằng dây nguồn thử phù hợp. Trước khi nhấn TEST, người vận hành cần kiểm tra các biểu tượng đấu dây trên màn hình, bảo đảm đúng vị trí pha, trung tính và tiếp địa. Khi tháo dây tại tủ điện, nên ngắt kết nối dây pha trước để giảm rủi ro tiếp xúc với phần mang điện.

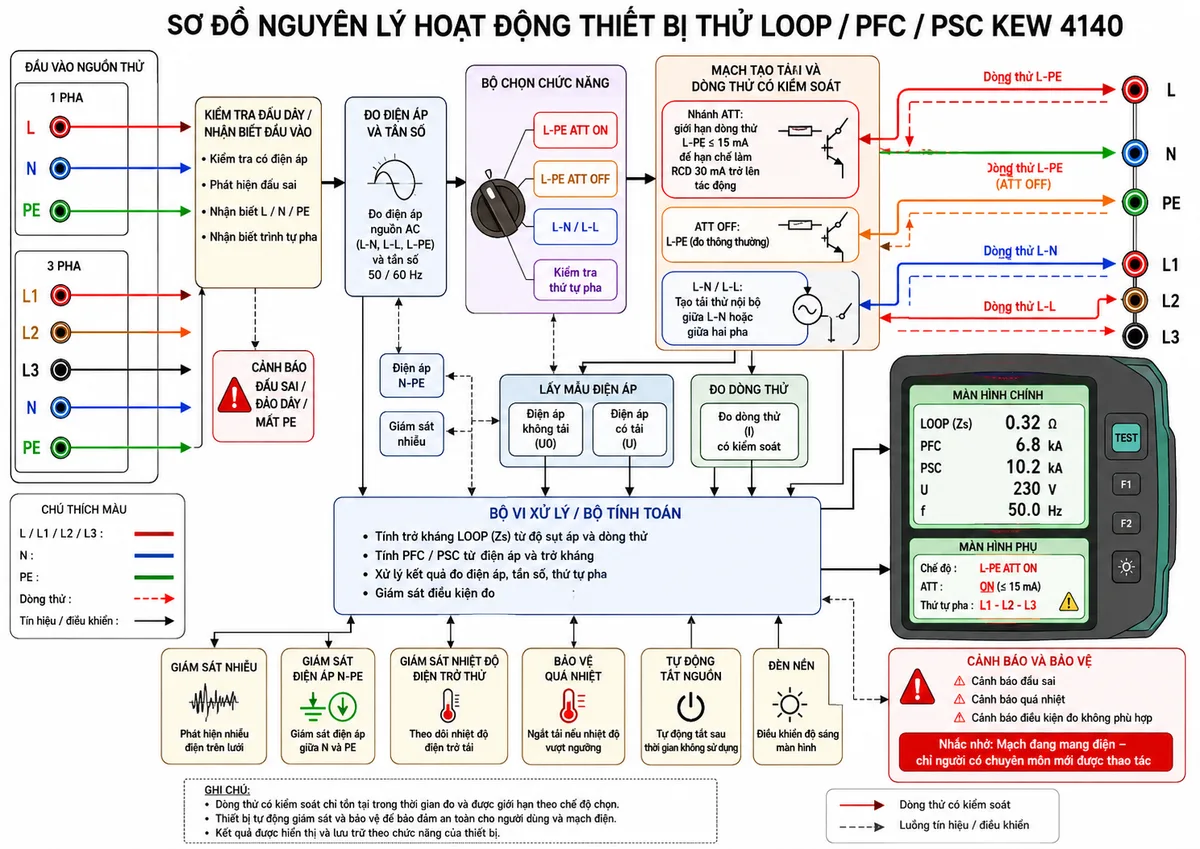

Nguyên lý đo trở kháng mạch vòng LOOP

Trong phép đo LOOP, máy lấy một dòng thử có kiểm soát từ nguồn điện, ghi nhận điện áp của mạch trước và trong khi đặt tải thử, sau đó tính trở kháng của toàn bộ đường vòng từ độ sụt điện áp và dòng thử. Đối với phép đo L-PE, đường vòng bao gồm dây pha, cuộn thứ cấp máy biến áp, hệ thống nối đất hoặc dây bảo vệ và đường trở về điểm trung tính nguồn.

Giá trị trở kháng mạch vòng càng thấp thì dòng sự cố có khả năng càng lớn, nhờ đó MCB, MCCB hoặc cầu chì có thể tác động nhanh hơn. Kết quả đo giúp kỹ thuật viên đối chiếu với đặc tuyến và thời gian ngắt yêu cầu của thiết bị bảo vệ, nhưng không thay thế phép thử chức năng riêng dành cho RCD.

Nguyên lý công nghệ ATT

Khi chọn L-PE ATT ON, KEW 4140 áp dụng thuật toán chống tác động RCD và giới hạn thành phần dòng thử trên đường pha–đất ở mức thấp. Hướng dẫn của nhà sản xuất cho biết phép thử ATT sử dụng dòng không quá 15 mA giữa pha và đất, nhờ đó hỗ trợ đo mạch được bảo vệ bởi RCD có dòng dư định mức từ 30 mA trở lên mà hạn chế gây ngắt điện ngoài ý muốn.

Trong chế độ ATT, thiết bị đồng thời giám sát nhiễu, trở kháng L-N và điện áp N-PE. Nếu điều kiện mạch không phù hợp, máy có thể hiển thị cảnh báo và không tiếp tục phép đo. Người vận hành khi đó phải đánh giá nguyên nhân trước khi chuyển sang ATT OFF, vì phép đo dòng cao hơn có thể làm RCD tác động.

Nguyên lý tính PFC và PSC

PFC – Prospective Fault Current là dòng sự cố dự kiến trên đường pha–đất. PSC – Prospective Short-Circuit Current là dòng ngắn mạch dự kiến trên đường pha–trung tính hoặc pha–pha. Bộ vi xử lý sử dụng điện áp nguồn và trở kháng đường vòng đã đo để xác định dòng điện dự kiến có thể xuất hiện nếu xảy ra sự cố trở kháng rất thấp.

Kết quả PFC hoặc PSC được dùng để kiểm tra khả năng cắt của thiết bị bảo vệ. Dòng cắt định mức của MCB, MCCB hoặc cầu chì phải phù hợp và không thấp hơn dòng ngắn mạch dự kiến tại vị trí lắp đặt.

Đo điện áp, tần số và thứ tự pha

Ở chế độ VOLTS/FREQUENCY, máy đo điện áp AC và tần số của nguồn để kiểm tra nhanh điều kiện vận hành trước khi thử LOOP. Chức năng PHASE ROTATION sử dụng ba dây L1, L2, L3 để xác định thứ tự pha thuận hoặc đảo, hữu ích khi nghiệm thu nguồn cấp cho động cơ, máy bơm, quạt và các thiết bị ba pha.

Ứng dụng thực tế

• Nghiệm thu hệ thống điện mới tại nhà máy, tòa nhà, trung tâm thương mại và công trình dân dụng.
• Kiểm tra trở kháng vòng sự cố tại ổ cắm, mạch nhánh, tủ điện và điểm cấp nguồn cho thiết bị.
• Đánh giá khả năng ngắt tự động của MCB, MCCB, cầu chì và hệ thống có RCD.
• Kiểm tra mạng điện kiểu TN và TT trong quá trình bảo trì định kỳ.
• Xác định PFC, PSC để lựa chọn hoặc kiểm tra khả năng cắt ngắn mạch của thiết bị bảo vệ.
• Phát hiện các điểm nối lỏng, dây dẫn có trở kháng cao hoặc đường tiếp địa không bảo đảm.
• Kiểm tra thứ tự pha trước khi đấu nối động cơ và thiết bị điện ba pha.
• Đo nhanh điện áp và tần số nguồn tại hiện trường.

Lưu ý khi sử dụng

Phép đo LOOP, PFC và PSC được thực hiện trên mạch đang mang điện, vì vậy người vận hành phải có chuyên môn về an toàn điện, sử dụng đầy đủ phương tiện bảo hộ và tuân thủ quy trình làm việc với điện áp nguy hiểm. Không chạm vào đầu kim loại của que đo hoặc các phần dẫn điện để hở trong khi thử.

Cần kiểm tra vỏ máy, dây đo, lớp cách điện và đầu cắm trước mỗi lần sử dụng. Chỉ sử dụng dây đo đúng loại, đúng cấp đo lường và không mở nắp pin khi máy đang kết nối với hệ thống điện. Khi biểu tượng quá nhiệt xuất hiện, phải ngắt máy khỏi nguồn thử và chờ thiết bị nguội trước khi tiếp tục.

4) Cam kết và nơi mua hàng

Khi lựa chọn máy đo LOOP PFC PSC Kyoritsu KEW 4140 chính hãng tại thietbicodien, khách hàng được hỗ trợ kiểm tra đúng model, tư vấn chức năng phù hợp với hệ thống điện, hướng dẫn lựa chọn phụ kiện đo và cung cấp thông tin kỹ thuật phục vụ nghiệm thu hoặc bảo trì.

thietbicodien cam kết cung cấp sản phẩm đúng thương hiệu, đúng mã hàng, thông tin nguồn gốc rõ ràng và hỗ trợ kỹ thuật trong quá trình sử dụng. Liên hệ thietbicodien để nhận báo giá KEW 4140, kiểm tra tình trạng hàng và lựa chọn cấu hình phụ kiện phù hợp với nhu cầu đo tại ổ cắm hoặc tủ phân phối.

Câu hỏi thường gặp (FAQ)

KEW 4140 đo được những đại lượng nào?

Thiết bị đo trở kháng mạch vòng L-PE, L-N và L-L; tính dòng sự cố dự kiến PFC, dòng ngắn mạch dự kiến PSC; đồng thời đo điện áp, tần số và kiểm tra thứ tự pha.

Công nghệ ATT trên KEW 4140 có tác dụng gì?

ATT hỗ trợ đo trở kháng vòng L-PE trên mạch có RCD từ 30 mA trở lên bằng phương pháp thử dòng thấp, qua đó giảm nguy cơ RCD tác động và làm gián đoạn nguồn điện trong quá trình kiểm tra.

PFC và PSC khác nhau như thế nào?

PFC thường biểu thị dòng sự cố dự kiến trên đường pha–đất, còn PSC biểu thị dòng ngắn mạch dự kiến giữa pha–trung tính hoặc giữa hai pha. Cả hai kết quả đều hỗ trợ đánh giá khả năng cắt của thiết bị bảo vệ.

KEW 4140 có thể đo trực tiếp tại ổ cắm không?

Có. Máy có thể kết nối với ổ cắm bằng dây nguồn thử phù hợp để kiểm tra LOOP và dòng sự cố. Khi đo tại tủ phân phối, người dùng sử dụng bộ dây ba đầu L, N và PE.

Máy có kiểm tra được nguồn điện ba pha không?

Có. KEW 4140 có thể đo trở kháng và PSC giữa hai pha với điện áp hoạt động đến 500 V AC, đồng thời kiểm tra thứ tự pha bằng kết nối L1, L2 và L3.

KEW 4140 có thay thế máy kiểm tra RCD chuyên dụng không?

Không. Công nghệ ATT giúp đo LOOP mà hạn chế làm RCD tác động, nhưng KEW 4140 không thay thế phép đo dòng tác động và thời gian ngắt bằng máy kiểm tra RCD chuyên dụng.

Khi nào nên sử dụng chế độ ATT OFF?

ATT OFF có thể được sử dụng khi mạch không có RCD hoặc khi điều kiện nhiễu, trở kháng L-N hay điện áp N-PE khiến ATT ON không thể hoàn thành phép đo. Cần lưu ý chế độ ATT OFF có thể làm RCD tác động.

KEW 4140 phù hợp với những đối tượng sử dụng nào?

Sản phẩm phù hợp với kỹ sư điện, kỹ thuật viên bảo trì, đơn vị kiểm định, nhà thầu cơ điện và bộ phận vận hành cần kiểm tra an toàn hệ thống phân phối điện hạ áp.
