Thiết bị ghi dữ liệu - Dòng rò KYORITSU KEW 5020

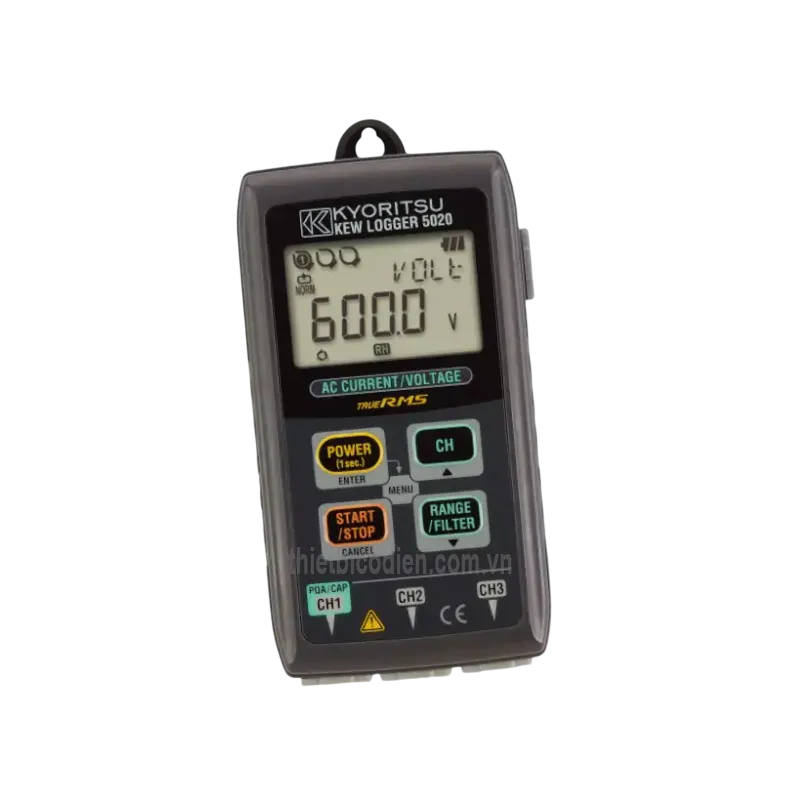

Giới thiệu Thiết bị ghi dữ liệu - Dòng rò KYORITSU KEW 5020

Thiết bị ghi dữ liệu - Dòng rò KYORITSU KEW 5020 là bộ ghi dữ liệu điện cầm tay có ba kênh đầu vào, được thiết kế để theo dõi dài hạn dòng rò, dòng tải và điện áp xoay chiều thông qua các cảm biến tương thích. Không chỉ ghi lại giá trị đo tại từng thời điểm, thiết bị còn hỗ trợ phát hiện các hiện tượng bất thường như dòng rò gián đoạn, dòng khởi động, quá dòng, sụt áp, tăng áp và mất điện ngắn hạn.

KYORITSU là thương hiệu thiết bị đo điện của Nhật Bản, bắt đầu hoạt động từ năm 1940 và chuyên nghiên cứu, sản xuất các thiết bị kiểm tra an toàn điện, ampe kìm, máy đo cách điện, máy đo điện trở đất, máy phân tích chất lượng điện và bộ ghi dữ liệu. KEW 5020 kế thừa định hướng của hãng về thiết bị đo gọn nhẹ, phù hợp cho công tác kiểm tra, bảo trì và chẩn đoán hệ thống điện tại hiện trường.

Với xuất xứ Nhật Bản, sản phẩm phù hợp cho kỹ sư điện, đội bảo trì nhà máy, đơn vị kiểm định, nhà thầu cơ điện và bộ phận quản lý năng lượng cần một máy ghi dòng rò 3 kênh có khả năng làm việc liên tục mà không phải ngắt tải để lấy số liệu.

Ưu điểm và tính năng nổi bật của KYORITSU KEW 5020

Điểm nổi bật của KYORITSU KEW 5020 là khả năng kết hợp nhiều loại cảm biến trên ba kênh đo. Người dùng có thể cấu hình thiết bị để ghi đồng thời dòng rò, dòng tải hoặc điện áp tùy theo mục tiêu khảo sát. Loại cảm biến được kết nối được thiết bị tự động nhận diện, giúp giảm thao tác cài đặt và hạn chế chọn sai thang đo.

Đặc tính kỹ thuật chính

Các thông tin dưới đây được tổng hợp từ trang sản phẩm và hướng dẫn sử dụng chính thức của Kyoritsu. Phạm vi đo thực tế của dòng điện phụ thuộc vào loại cảm biến được lắp với thiết bị.

Đặc tính	Thông tin
Loại thiết bị	Bộ ghi dữ liệu dòng điện và điện áp
Số kênh đầu vào	3 kênh CH1, CH2 và CH3
Đại lượng có thể ghi	Dòng rò, dòng tải và điện áp AC thông qua cảm biến tương thích
Phương pháp đo	True RMS
Tần số tín hiệu đo	AC 50 Hz hoặc 60 Hz
Chế độ ghi	Normal, Trigger, Capture và Power Quality Analysis
Khoảng thời gian ghi Normal	15 lựa chọn, từ 1 giây đến 60 phút
Dung lượng bộ nhớ	60.000 dữ liệu khi dùng 1 kênh; 30.000 dữ liệu mỗi kênh khi dùng 2 kênh; 20.000 dữ liệu mỗi kênh khi dùng 3 kênh
Phương thức sử dụng bộ nhớ	One-time dừng khi đầy hoặc Endless tự ghi đè dữ liệu cũ
Bộ nhớ	Bộ nhớ không mất dữ liệu khi hết pin hoặc thay pin
Giao tiếp máy tính	USB
Phần mềm	KEW LOG Soft 2, hỗ trợ cài đặt, lập biểu đồ, xử lý và xuất dữ liệu CSV
Nguồn cấp	4 pin kiềm LR6 AA; có thể sử dụng bộ đổi nguồn AC Model 8320 tùy chọn
Thời gian đo bằng pin	Xấp xỉ 10 ngày với pin kiềm trong điều kiện quy định của nhà sản xuất
Tiêu chuẩn an toàn	IEC 61010-1, CAT III 300 V, mức ô nhiễm 2; IEC 61326 về tương thích điện từ
Kích thước	111 × 60 × 42 mm
Khối lượng	Xấp xỉ 265 g

Ghi đồng thời trên ba kênh

Ba đầu vào cho phép người dùng triển khai nhiều cấu hình đo khác nhau. Ví dụ, một kênh có thể nhận tín hiệu từ kẹp đo dòng rò, một kênh theo dõi dòng tải và kênh còn lại nhận tín hiệu điện áp. Trong hệ thống ba pha, thiết bị cũng có thể kết nối ba cảm biến dòng để so sánh tải giữa các pha.

Bốn chế độ ghi phục vụ nhiều tình huống

• Normal Recording ghi liên tục theo khoảng thời gian định trước, thích hợp theo dõi sự thay đổi của dòng rò, dòng tải hoặc điện áp trong nhiều giờ hay nhiều ngày. Giá trị trung bình được lưu theo chu kỳ, đồng thời thiết bị quản lý các dữ liệu tham chiếu như cực đại, cực tiểu và đỉnh.
• Trigger Recording phát hiện thời điểm tín hiệu vượt mức cài đặt và lưu dữ liệu trước, trong và sau sự kiện, phù hợp tìm dòng rò bất thường, dòng khởi động hoặc nguyên nhân RCD tác động không mong muốn.
• Capture Recording lấy mẫu nhanh và ghi dạng sóng quanh thời điểm vượt ngưỡng để quan sát trên máy tính, hỗ trợ phân tích các sự kiện dòng điện diễn ra trong thời gian ngắn.
• Power Quality Analysis sử dụng cảm biến điện áp phù hợp tại CH1 để phát hiện điện áp tham chiếu, tăng áp, sụt áp và mất điện ngắn hạn.

Các đặc điểm của bốn chế độ ghi, tốc độ lấy mẫu và cơ chế phát hiện sự kiện được Kyoritsu thiết kế cho những hiện tượng điện không xuất hiện thường xuyên và khó quan sát bằng phép đo tức thời.

Bộ lọc thông thấp và cảnh báo vượt ngưỡng

Bộ lọc thông thấp có thể làm suy giảm thành phần hài tần số cao trong tín hiệu đo. Khi khảo sát dòng rò, kỹ thuật viên có thể so sánh kết quả giữa kênh bật bộ lọc và kênh không bật bộ lọc để đánh giá ảnh hưởng của sóng hài. Trong các chế độ phát hiện sự kiện, đèn LED của kênh liên quan sẽ nhấp nháy khi giá trị đo vượt mức cài đặt hoặc khi thiết bị phát hiện biến động điện áp.

Quản lý và phân tích dữ liệu trên máy tính

Dữ liệu được truyền qua USB tới phần mềm KEW LOG Soft 2. Người dùng có thể thiết lập thời gian, khoảng ghi, chế độ ghi, tên vị trí đo và mức phát hiện; sau đó xem dữ liệu dưới dạng bảng, đồ thị hoặc xuất tệp CSV để tiếp tục xử lý. Phần mềm còn hỗ trợ tính toán điện năng tích lũy đơn giản từ dữ liệu điện áp, dòng điện và hệ số công suất được nhập vào.

Chức năng, nguyên lý hoạt động và ứng dụng

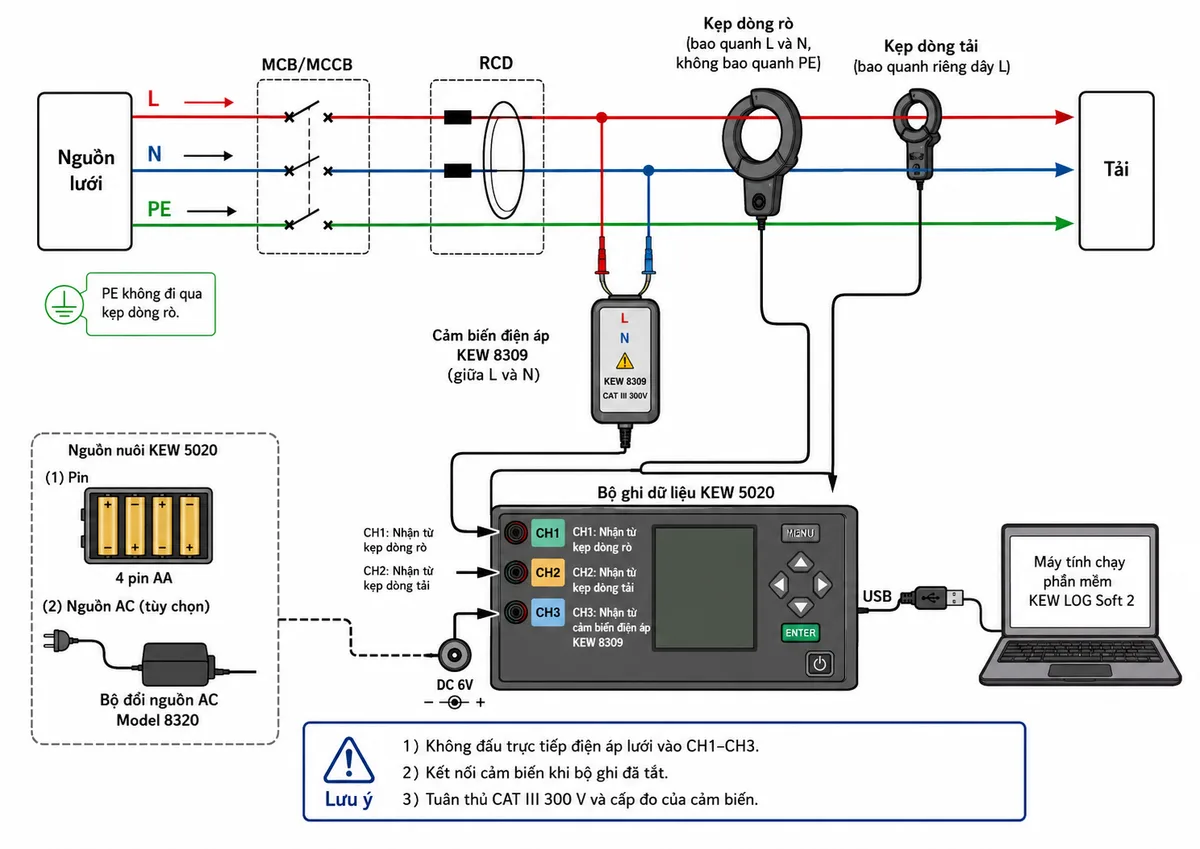

Sơ đồ kết nối KYORITSU KEW 5020

Trước khi kết nối, cần tắt nguồn của KEW 5020, cắm cảm biến lần lượt từ CH1 và kiểm tra chắc chắn đầu nối đúng chiều. Thiết bị ghi chỉ nhận tín hiệu mức thấp từ các cảm biến chuyên dụng; không được đấu trực tiếp dây nguồn vào các đầu vào CH1, CH2 hoặc CH3.

Khi đo dòng rò một pha, kẹp dòng rò cần bao quanh đồng thời dây L và N nhưng không bao quanh dây PE. Trên hệ thống ba pha, kẹp phải bao quanh toàn bộ các dây dẫn mang điện cần kiểm tra, gồm các dây pha và dây trung tính nếu có, nhưng loại trừ dây bảo vệ PE. Phần dòng tổng không triệt tiêu trong kẹp chính là dòng dư đi theo đường khác, thường liên quan đến dòng rò xuống đất.

Khi ghi dòng tải, kẹp đo chỉ bao quanh một dây dẫn của mạch. Khi ghi điện áp, cảm biến KEW 8309 được đấu vào các điểm điện áp cần theo dõi theo đúng hướng dẫn và cấp tín hiệu cách ly tới một kênh của bộ ghi. Mạch điện cần có thiết bị bảo vệ quá dòng và bảo vệ dòng dư phù hợp với thiết kế của hệ thống.

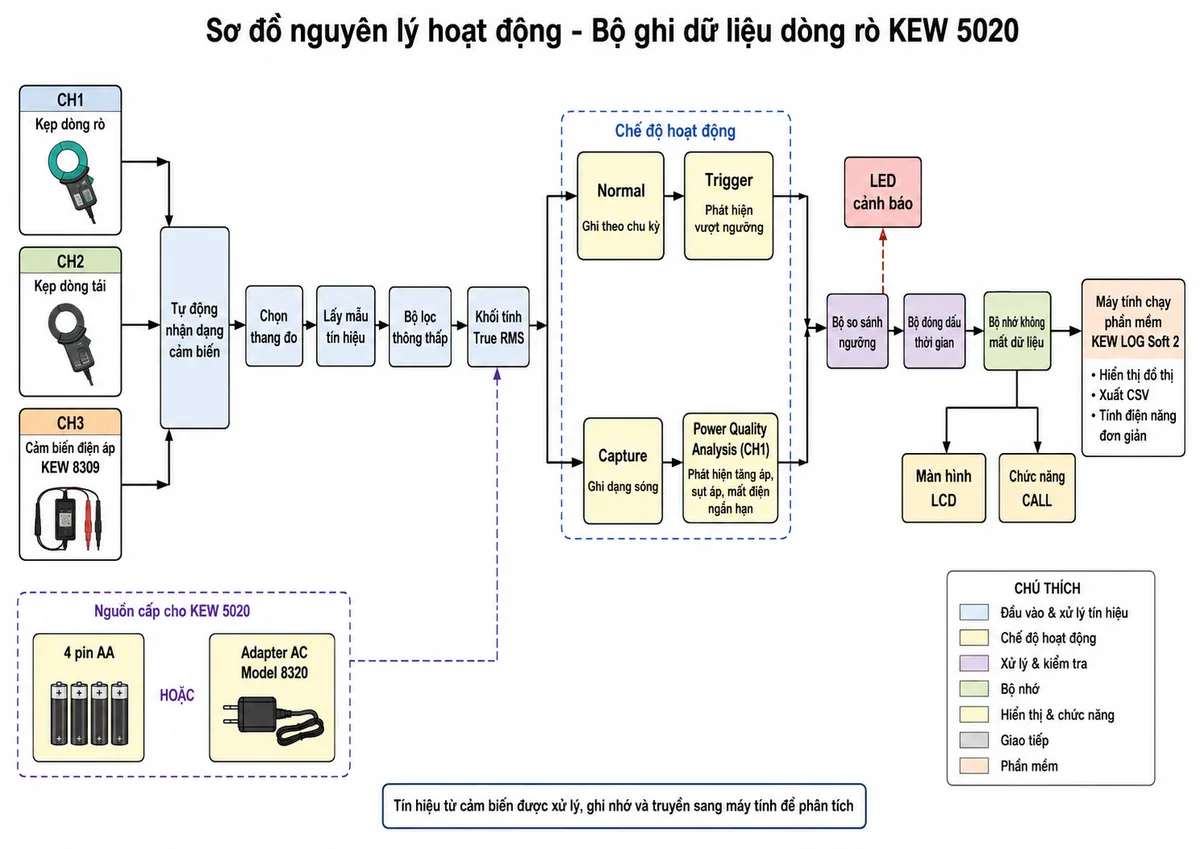

Nguyên lý đo và ghi dữ liệu

Cảm biến kẹp dòng biến đổi từ trường sinh ra quanh dây dẫn thành tín hiệu điện tỷ lệ với dòng điện. Với phép đo dòng rò, cảm biến nhận tổng vectơ dòng của tất cả dây dẫn đi qua hàm kẹp. Khi dòng đi và dòng về cân bằng, tổng gần bằng không; khi có dòng thoát xuống đất hoặc qua một đường ngoài kẹp, phần chênh lệch được thiết bị ghi nhận là dòng rò.

Cảm biến điện áp KEW 8309 giảm và cách ly tín hiệu điện áp nguồn thành mức phù hợp với đầu vào của bộ ghi. Sau khi nhận dạng loại cảm biến, mạch xử lý True RMS của KEW 5020 lấy mẫu tín hiệu, tính giá trị hiệu dụng và đưa dữ liệu qua khối lọc, so sánh ngưỡng hoặc phân tích sự kiện tùy theo chế độ đã chọn.

Dữ liệu sau xử lý được gắn thông tin thời gian và lưu vào bộ nhớ không mất dữ liệu. Người dùng có thể kiểm tra số lượng bản ghi, giá trị cực đại, cực tiểu, giá trị phát hiện và các bản ghi gần nhất bằng chức năng CALL; hoặc truyền toàn bộ dữ liệu qua USB để lập đồ thị và phân tích trên máy tính.

Ứng dụng theo dõi dòng rò và hệ thống bảo vệ

• Ghi lại dòng rò gián đoạn mà phép đo tức thời bằng ampe kìm thông thường có thể bỏ sót.
• Kiểm tra nguyên nhân RCD hoặc ELCB tác động không mong muốn trong quá trình vận hành.
• Theo dõi xu hướng dòng rò để hỗ trợ đánh giá tình trạng cách điện của thiết bị, cáp điện và hệ thống phân phối.
• So sánh tín hiệu có lọc và không lọc để tìm nguồn phát sinh thành phần hài ảnh hưởng đến dòng rò.

Các ứng dụng theo dõi dòng rò và chẩn đoán RCD được Kyoritsu xác định là nhóm công việc chính của dòng bộ ghi KEW 5020.

Ứng dụng theo dõi dòng tải

• Ghi biểu đồ phụ tải của động cơ, máy nén, bơm, dây chuyền sản xuất hoặc tủ phân phối.
• Phát hiện dòng khởi động, dòng xung kích, quá tải ngắn hạn và sự thay đổi tải bất thường.
• So sánh dòng điện giữa các pha để nhận biết tình trạng mất cân bằng tải.
• Cung cấp dữ liệu thực tế phục vụ lựa chọn dây dẫn, thiết bị đóng cắt và thiết bị bảo vệ.

Ứng dụng phân tích biến động điện áp

• Ghi thời điểm bắt đầu và kết thúc của hiện tượng tăng áp, sụt áp hoặc mất điện ngắn hạn.
• Đối chiếu dòng tải và điện áp để xác định hiện tượng sụt áp có liên quan đến tải tại chỗ hay nguồn cấp phía trước.
• Tìm nguyên nhân máy móc dừng, bộ điều khiển khởi động lại hoặc thiết bị điện tử hoạt động không ổn định.
• Theo dõi ảnh hưởng của động cơ công suất lớn, máy hàn và tải biến động nhanh lên hệ thống điện.

Phân tích chất lượng điện của KEW 5020 tập trung vào các sự kiện điện áp cơ bản và không thay thế hoàn toàn máy phân tích chất lượng điện chuyên sâu khi cần đánh giá đầy đủ sóng hài, công suất phản kháng hoặc các chỉ tiêu chất lượng điện nâng cao.

Lưu ý khi sử dụng

• Chọn đúng cảm biến theo loại đại lượng, đường kính dây dẫn, dòng điện dự kiến và cấp an toàn của mạch đo.
• Tắt KEW 5020 trước khi cắm, tháo hoặc thay đổi cảm biến trên các kênh đầu vào.
• Không để hàm kẹp bao quanh dây PE khi đo dòng rò tổng của mạch.
• Không vượt quá giới hạn điện áp, dòng điện và cấp đo được quy định cho thiết bị cùng cảm biến đang sử dụng.
• Đối với quá trình ghi dài ngày, nên sử dụng bộ đổi nguồn Model 8320 và duy trì pin trong thiết bị để dự phòng khi nguồn ngoài mất tạm thời.
• Việc lắp cảm biến vào dây dẫn đang mang điện phải do người có chuyên môn thực hiện và tuân thủ đầy đủ quy trình an toàn điện.

Hướng dẫn của nhà sản xuất yêu cầu tháo cảm biến khỏi thiết bị trước khi thay pin và chỉ sử dụng đúng bộ đổi nguồn được chỉ định cho quá trình ghi dài hạn.

Cam kết và nơi mua hàng

Khi lựa chọn Thiết bị ghi dữ liệu dòng rò KYORITSU KEW 5020 chính hãng, người mua cần kiểm tra rõ model, tình trạng thiết bị, phụ kiện tiêu chuẩn và loại cảm biến cần dùng cho từng ứng dụng. Cảm biến dòng rò, cảm biến dòng tải, cảm biến điện áp và bộ đổi nguồn có thể là phụ kiện lựa chọn riêng, vì vậy cấu hình đặt hàng nên được xác định trước theo hệ thống cần giám sát.

Khách hàng có nhu cầu mua KEW 5020 chính hãng, nhận tư vấn lựa chọn kẹp dòng rò, kẹp dòng tải hoặc cảm biến điện áp tương thích có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ kiểm tra cấu hình sản phẩm, tư vấn ứng dụng và cung cấp giải pháp phù hợp cho công tác bảo trì, kiểm định và giám sát hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

KYORITSU KEW 5020 đo được những đại lượng nào?

KEW 5020 có thể ghi dòng rò, dòng tải và điện áp AC khi kết nối với cảm biến tương thích. Thiết bị có ba kênh đầu vào nên có thể theo dõi đồng thời nhiều tín hiệu tùy theo cấu hình cảm biến.

KEW 5020 có đo trực tiếp điện áp lưới tại CH1, CH2 và CH3 không?

Không. Các kênh CH1, CH2 và CH3 được thiết kế để nhận tín hiệu từ cảm biến của Kyoritsu. Khi đo điện áp cần sử dụng cảm biến điện áp KEW 8309 hoặc phụ kiện được nhà sản xuất xác nhận tương thích; không đấu trực tiếp dây điện áp lưới vào đầu vào cảm biến của bộ ghi.

Kẹp cảm biến như thế nào để đo dòng rò một pha?

Kẹp dòng rò cần bao quanh đồng thời dây pha L và dây trung tính N của mạch, nhưng không bao quanh dây PE. Dòng tải đi và về bình thường sẽ triệt tiêu từ trường; phần chênh lệch còn lại được cảm biến ghi nhận như dòng rò.

KEW 5020 có thể ghi dữ liệu trong bao lâu?

Thời gian ghi phụ thuộc số kênh, khoảng thời gian ghi, dung lượng bộ nhớ và nguồn cấp. Với bốn pin kiềm LR6, thời gian đo liên tục được nhà sản xuất công bố xấp xỉ 10 ngày. Khi cần ghi dài hơn, có thể sử dụng bộ đổi nguồn Model 8320 tùy chọn.

Sự khác nhau giữa chế độ One-time và Endless là gì?

Ở chế độ One-time, thiết bị dừng ghi khi bộ nhớ đã đầy. Ở chế độ Endless, KEW 5020 tự động ghi đè lên dữ liệu cũ để duy trì các bản ghi mới nhất. Chế độ One-time phù hợp khi cần bảo toàn toàn bộ dữ liệu từ lúc bắt đầu; Endless phù hợp cho giám sát liên tục.

KEW 5020 có phát hiện sụt áp và mất điện ngắn hạn không?

Có. Chế độ Power Quality Analysis sử dụng cảm biến điện áp phù hợp tại CH1 để phát hiện và ghi thời gian bắt đầu, kết thúc của hiện tượng tăng áp, sụt áp và mất điện ngắn hạn.

Dữ liệu từ KEW 5020 có xuất sang Excel được không?

Có. Dữ liệu có thể truyền sang máy tính qua USB bằng phần mềm KEW LOG Soft 2, sau đó xuất thành tệp CSV để mở và xử lý bằng các phần mềm bảng tính. Phần mềm cũng hỗ trợ hiển thị biểu đồ và cài đặt các điều kiện ghi.
