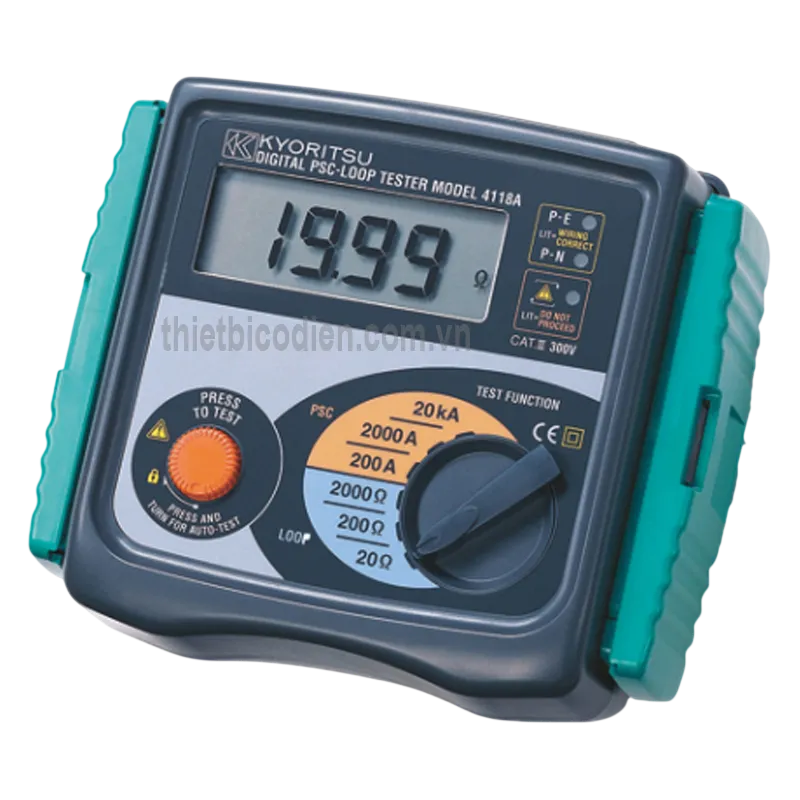

Máy đo LOOP / PSC KYORITSU 4118A

1) Giới thiệu máy đo LOOP / PSC KYORITSU 4118A

Máy đo LOOP / PSC KYORITSU 4118A là thiết bị kiểm tra điện chuyên dụng dùng để đo trở kháng vòng sự cố, trở kháng đường dây, điện áp nguồn và xác định trực tiếp dòng ngắn mạch dự kiến PSC. Sản phẩm phù hợp cho công tác kiểm tra an toàn hệ thống điện hạ áp tại ổ cắm, tủ phân phối và các mạch điện một pha.

Kyoritsu là thương hiệu thiết bị đo điện của Nhật Bản, được hình thành từ năm 1940 và chuyên phát triển các dòng máy kiểm tra an toàn điện, ampe kìm, máy đo cách điện, máy đo điện trở đất và thiết bị kiểm tra hệ thống điện. Model 4118A mang thương hiệu Kyoritsu Nhật Bản, có xuất xứ Thái Lan.

Thiết bị được điều khiển bằng bộ vi xử lý, cho phép người sử dụng đọc trực tiếp kết quả trên màn hình số thay vì phải tính toán thủ công. Máy lấy nguồn hoạt động trực tiếp từ mạch điện đang kiểm tra nên không cần pin, thuận tiện cho kỹ thuật viên bảo trì và kiểm định điện tại hiện trường.

2) Ưu điểm và tính năng nổi bật

• Đo trực tiếp trở kháng LOOP của đường dẫn dòng sự cố, hỗ trợ đánh giá khả năng tác động của cầu chì, MCB và các thiết bị bảo vệ quá dòng.
• Hiển thị trực tiếp PSC – dòng ngắn mạch dự kiến, giúp đối chiếu với khả năng cắt của thiết bị bảo vệ đang lắp đặt.
• Có dải đo LOOP độ phân giải cao, thích hợp kiểm tra các mạch có trở kháng thấp tại tủ điện và điểm phân phối.
• Dải LOOP cao sử dụng dòng thử thấp, giúp hạn chế nguy cơ làm RCD tác động ngoài ý muốn trong quá trình kiểm tra.
• Hệ thống đèn báo hỗ trợ kiểm tra trạng thái đấu dây pha, trung tính và tiếp địa trước khi thực hiện phép đo.
• Màn hình LCD kích thước lớn, tự nhận biết đơn vị đo và có tín hiệu âm thanh khi phép thử hoàn tất.
• Hỗ trợ chế độ kiểm tra thủ công và chế độ Auto Test thuận tiện khi sử dụng dây đo tại tủ phân phối.
• Tích hợp bảo vệ quá nhiệt, khóa phép đo khi điện áp đầu vào vượt phạm vi cho phép và cảnh báo trạng thái bất thường.
• Vỏ máy có khả năng chống bụi, chống nước xâm nhập ở mức phù hợp với công việc đo kiểm tại công trường.

Thông số kỹ thuật chính

Hạng mục	Thông số
Dải đo trở kháng LOOP	20Ω / 200Ω / 2000Ω
Khoảng hiển thị LOOP	0,00–19,99Ω / 0,0–199,9Ω / 0–1999Ω
Độ chính xác LOOP	±2% giá trị đọc ±4 chữ số
Dòng thử và thời gian thử LOOP	25A trong 20ms / 2,3A trong 40ms / 15mA trong 280ms
Dải đo PSC	200A / 2000A / 20kA
Khoảng hiển thị PSC	0,0–199,9A / 0–1999A / 0,00–19,99kA
Dải đo điện áp	110–260V AC
Độ chính xác điện áp	±2% giá trị đọc ±4 chữ số
Điện áp làm việc danh định	230V AC, +10% / −15%, 50Hz
Dạng dòng thử	Nửa chu kỳ hình sin
Nguồn hoạt động	Lấy trực tiếp từ hệ thống điện, không sử dụng pin
Tiêu chuẩn áp dụng	IEC 61010-1 CAT III 300V, IEC 61557-1, IEC 61557-3, IEC 61010-2-031
Cấp bảo vệ vỏ	IP54 theo IEC 60529
Kích thước	167 × 186 × 89mm
Khối lượng	Xấp xỉ 750g
Phụ kiện tiêu chuẩn	Dây thử dạng phích cắm phù hợp từng thị trường, dây đo tủ điện Model 7121B, dây đeo vai Model 9121, túi đựng dây Model 9147 và tài liệu hướng dẫn

3) Chức năng, nguyên lý hoạt động và ứng dụng

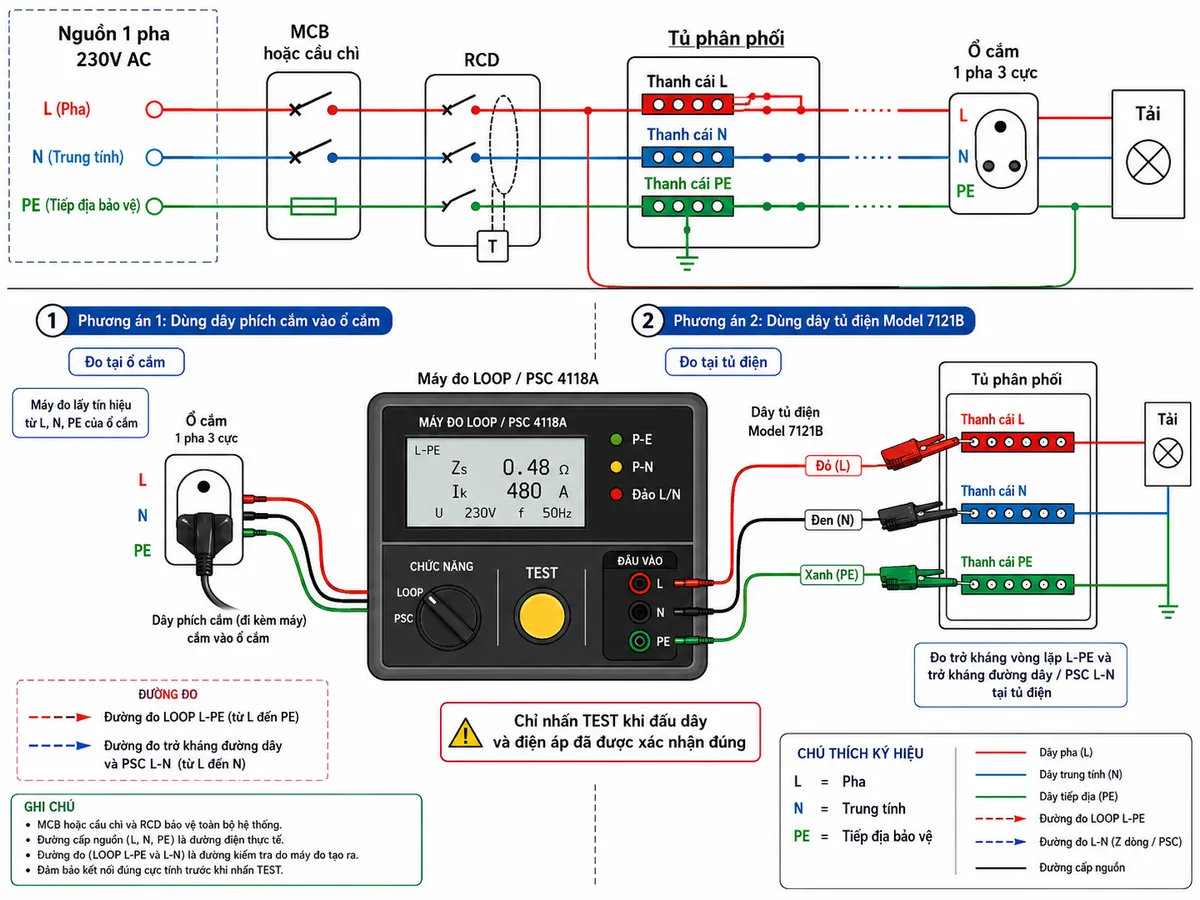

Sơ đồ đấu dây và kết nối đo

Khi kiểm tra tại ổ cắm, người dùng kết nối dây thử dạng phích cắm của KYORITSU 4118A vào các cực L, N và PE. Máy nhận nguồn trực tiếp từ mạch, hiển thị điện áp và kiểm tra trạng thái đấu dây trước khi cho phép tiến hành phép thử.

Khi đo tại tủ điện, có thể sử dụng dây Model 7121B với đầu màu đỏ nối pha L, đầu màu đen nối trung tính N và đầu màu xanh nối tiếp địa PE. Phép đo vòng sự cố thường được thực hiện giữa L và PE, trong khi phép đo trở kháng đường dây và PSC tại điểm đầu nguồn thường được thực hiện giữa L và N.

Trước khi nhấn nút TEST, kỹ thuật viên phải kiểm tra đèn báo P-E, P-N, đèn đảo cực và giá trị điện áp trên màn hình. Nếu xuất hiện báo đảo dây, điện áp bất thường hoặc trạng thái đấu nối không đúng, cần ngắt kết nối và kiểm tra lại hệ thống.

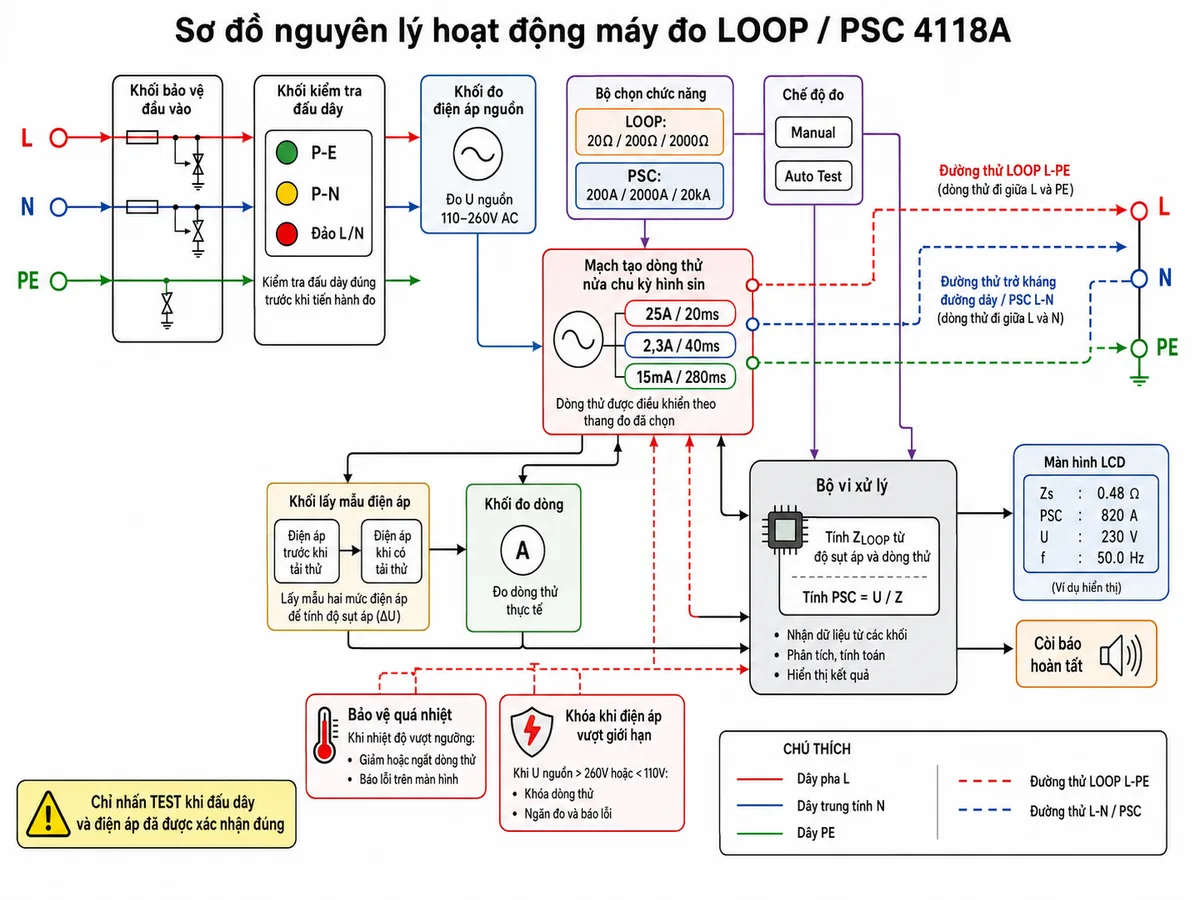

Nguyên lý đo trở kháng vòng LOOP

Trở kháng vòng sự cố là tổng trở của toàn bộ đường dẫn dòng điện khi xảy ra chạm pha vào phần kim loại nối đất. Đường vòng này có thể bao gồm cuộn thứ cấp máy biến áp, dây pha, điểm sự cố, dây bảo vệ PE, hệ thống nối đất và đường trở về nguồn.

Sau khi người dùng chọn dải đo và nhấn TEST, máy tạo một dòng thử có kiểm soát trong thời gian rất ngắn qua mạch cần kiểm tra. Bộ phận lấy mẫu ghi nhận điện áp của hệ thống trước và trong khi có dòng thử; bộ vi xử lý phân tích độ thay đổi điện áp cùng dòng thử để xác định trở kháng vòng Zs.

Giá trị LOOP đo được được dùng để đánh giá liệu dòng sự cố có đủ lớn để MCB, cầu chì hoặc thiết bị bảo vệ liên quan tự động ngắt nguồn trong thời gian yêu cầu hay không. Trở kháng vòng càng thấp thì dòng sự cố dự kiến càng cao và thiết bị bảo vệ quá dòng thường có khả năng tác động nhanh hơn.

Nguyên lý xác định dòng ngắn mạch PSC

Ở chức năng PSC, bộ vi xử lý sử dụng điện áp nguồn và trở kháng đo được để tính dòng ngắn mạch dự kiến theo quan hệ điện áp chia cho trở kháng. Kết quả được hiển thị trực tiếp bằng A hoặc kA, giúp kỹ thuật viên so sánh với khả năng cắt định mức của MCB, MCCB, cầu chì hoặc thiết bị bảo vệ đầu nguồn.

Đối với phép đo tại điểm đầu nguồn hoặc tủ phân phối, PSC thường được kiểm tra giữa pha và trung tính. Khi sử dụng dây phích cắm có cấu hình cố định tại ổ cắm, cần xác định đúng đường đo theo loại dây thử và hướng dẫn vận hành của nhà sản xuất.

Ứng dụng thực tế

• Kiểm tra trở kháng vòng sự cố tại ổ cắm, mạch nhánh và tủ điện phân phối.
• Đánh giá khả năng tự động ngắt nguồn của MCB, cầu chì và thiết bị bảo vệ quá dòng.
• Xác định PSC để lựa chọn hoặc kiểm tra khả năng cắt ngắn mạch của thiết bị bảo vệ.
• Kiểm tra trở kháng đường dây giữa pha và trung tính tại điểm cấp nguồn.
• Nghiệm thu hệ thống điện dân dụng, thương mại, nhà máy, văn phòng và công trình xây dựng.
• Phục vụ bảo trì định kỳ, phát hiện mối nối kém, dây dẫn có điện trở bất thường hoặc đường tiếp địa không đạt yêu cầu.
• Hỗ trợ kiểm tra hệ thống nối đất kiểu TN, TT và các hệ thống OLD-TT phù hợp với phạm vi sử dụng của thiết bị.

Lưu ý khi sử dụng

• Thiết bị chỉ nên được vận hành bởi kỹ thuật viên điện đã được đào tạo và hiểu rõ hệ thống đang kiểm tra.
• Không tiến hành phép thử nếu đèn báo đảo cực sáng, các đèn kiểm tra không đúng trạng thái hoặc điện áp hiển thị khác với giá trị dự kiến.
• Không sử dụng riêng hệ thống đèn của máy để kết luận toàn bộ dây nguồn đã đấu đúng, vì đèn báo không thể nhận biết mọi dạng lỗi, đặc biệt là trường hợp trung tính và tiếp địa bị đấu nhầm.
• Dòng thử thấp giúp giảm khả năng RCD tác động nhưng không bảo đảm tuyệt đối trong mạch đã có sẵn dòng rò hoặc RCD có độ nhạy bất thường.
• Khi xuất hiện cảnh báo quá nhiệt, cần ngắt máy khỏi nguồn và chờ thiết bị nguội trước khi tiếp tục đo.
• Chỉ sử dụng dây thử chính hãng, nguyên vẹn và phù hợp với cấp đo của mạch điện.

4) Cam kết và nơi mua máy KYORITSU 4118A

Khi chọn mua máy đo LOOP / PSC KYORITSU 4118A chính hãng, khách hàng cần kiểm tra đúng model, nguồn gốc sản phẩm, phụ kiện đi kèm và tài liệu hướng dẫn để bảo đảm độ chính xác cũng như an toàn trong quá trình đo điện.

thietbicodien cung cấp thiết bị đo Kyoritsu chính hãng, hỗ trợ tư vấn lựa chọn máy theo yêu cầu kiểm tra tại ổ cắm, tủ phân phối và hệ thống điện công nghiệp. Khách hàng được hỗ trợ xác nhận cấu hình phụ kiện, hướng dẫn sử dụng cơ bản và chính sách bảo hành theo sản phẩm.

Liên hệ thietbicodien để nhận tư vấn, báo giá và đặt mua đúng model 4118A phục vụ kiểm tra trở kháng vòng và dòng ngắn mạch dự kiến.

Câu hỏi thường gặp (FAQ)

KYORITSU 4118A đo được những đại lượng nào?

Máy đo được điện áp nguồn, trở kháng vòng sự cố, trở kháng đường dây và dòng ngắn mạch dự kiến PSC. Kết quả được xử lý và hiển thị trực tiếp trên màn hình LCD.

Máy KYORITSU 4118A có cần lắp pin không?

Không. KYORITSU 4118A không sử dụng pin mà lấy nguồn hoạt động trực tiếp từ hệ thống điện đang được kiểm tra.

Dải dòng thử thấp có làm RCD bị ngắt không?

Dải LOOP cao sử dụng dòng thử thấp nhằm hạn chế khả năng RCD tác động. Tuy nhiên, RCD vẫn có thể ngắt nếu mạch đã tồn tại dòng rò, thiết bị bảo vệ có độ nhạy cao hoặc điều kiện hệ thống không bình thường.

PSC có ý nghĩa gì trong kiểm tra an toàn điện?

PSC là dòng ngắn mạch dự kiến tại điểm đo. Giá trị này giúp xác định thiết bị bảo vệ có khả năng cắt dòng sự cố an toàn hay cần thay bằng loại có khả năng cắt phù hợp hơn.

KYORITSU 4118A có thể dùng để kiểm tra RCD không?

Máy không thay thế thiết bị kiểm tra RCD chuyên dụng. Chức năng chính của 4118A là đo LOOP và PSC; máy không thực hiện đầy đủ các phép đo dòng tác động hoặc thời gian ngắt của RCD.

Có thể đo KYORITSU 4118A tại cả ổ cắm và tủ điện không?

Có. Người dùng có thể sử dụng dây dạng phích cắm để kiểm tra ổ cắm hoặc dây Model 7121B để kết nối trực tiếp với pha, trung tính và tiếp địa tại tủ phân phối.

Đèn báo đấu dây trên máy có thay thế máy kiểm tra ổ cắm không?

Không. Các đèn báo hỗ trợ nhận biết một số trạng thái như đảo pha và trung tính, nhưng không phát hiện được mọi lỗi đấu dây. Kỹ thuật viên vẫn phải thực hiện các bước kiểm tra bổ sung trước khi đo.
