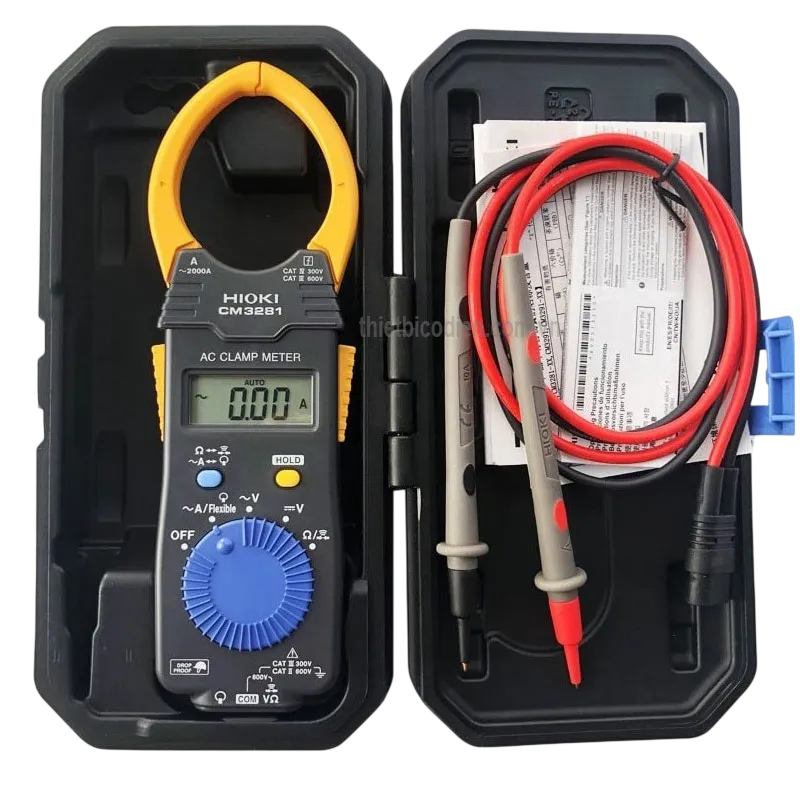

Ampe kìm HIOKI CM3281

1. Giới thiệu Ampe kìm HIOKI CM3281 và nguồn gốc thương hiệu

Ampe kìm HIOKI CM3281 là thiết bị đo điện cầm tay chuyên dùng để kiểm tra dòng điện xoay chiều lên đến 2000 A mà không cần ngắt dây dẫn. Thiết bị đồng thời hỗ trợ đo điện áp AC, điện áp DC, điện trở và kiểm tra thông mạch, phù hợp cho công việc lắp đặt, vận hành và bảo trì hệ thống điện công nghiệp.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và chuyên phát triển, sản xuất, kinh doanh các thiết bị đo lường điện. Model CM3281 kế thừa thế mạnh của hãng về công nghệ cảm biến dòng, thiết kế nhỏ gọn và khả năng làm việc trong môi trường hiện trường khắc nghiệt.

Điểm cần lưu ý là CM3281 sử dụng phương pháp chỉnh lưu giá trị trung bình và quy đổi RMS. Thiết bị phù hợp nhất khi đo dòng điện hoặc điện áp AC có dạng sóng gần hình sin; đây không phải là model True RMS.

2. Ưu điểm và tính năng nổi bật của HIOKI CM3281

• Đo dòng AC đến 2000 A bằng ngàm kẹp, không cần đấu nối tiếp đồng hồ vào mạch điện.
• Ngàm kẹp có đường kính tối đa φ46 mm, thuận tiện đo dây nguồn, cáp động lực và dây dẫn tại các đầu cực có không gian hạn chế.
• Đo điện áp AC/DC đến 600 V bằng bộ que đo L9208 đi kèm.
• Tích hợp chức năng đo điện trở và kiểm tra thông mạch có còi báo, hỗ trợ kiểm tra dây dẫn, cầu chì, tiếp điểm và mạch điện đã cách ly nguồn.
• Hỗ trợ chọn thang đo tự động hoặc thủ công, giữ kết quả Data Hold và cảnh báo khi giá trị vượt thang đo.
• Cảm biến dòng linh hoạt CT6280 tùy chọn giúp đo dòng AC đến khoảng 4200 A và luồn qua các cụm cáp lớn hoặc vị trí khó tiếp cận.
• Dải nhiệt độ hoạt động rộng từ -25°C đến 65°C, thích hợp sử dụng tại nhà máy, công trường và khu vực ngoài hiện trường.
• Kết cấu chịu được rơi từ độ cao 1 m xuống nền bê tông trong điều kiện thử nghiệm của nhà sản xuất.
• Chức năng tự động tiết kiệm pin giúp màn hình tắt sau một thời gian không thao tác.
• Đáp ứng cấp an toàn CAT IV 300 V và CAT III 600 V đối với phép đo bằng ngàm kẹp.

Thông số kỹ thuật chính

Hạng mục	Thông số
Phương pháp đo AC	Chỉnh lưu giá trị trung bình, quy đổi giá trị RMS cho sóng hình sin
Dải đo dòng AC bằng ngàm	42,00 A; 420,0 A; 2000 A
Tần số dòng AC	50 Hz đến 60 Hz
Độ chính xác cơ bản dòng AC	±1,5% giá trị đọc ±5 chữ số
Dải đo điện áp AC	4,200 V đến 600 V, 4 dải đo; 45 Hz đến 500 Hz
Dải đo điện áp DC	420,0 mV đến 600 V, 5 dải đo
Dải đo điện trở	420,0 Ω đến 42,00 MΩ, 6 dải đo
Kiểm tra thông mạch	Còi phát âm tại ngưỡng 50 Ω ±40 Ω hoặc thấp hơn
Khả năng hiển thị	Tối đa 4199 số đếm; chu kỳ cập nhật 400 ms ±25 ms
Đường kính dây dẫn tối đa	φ46 mm khi sử dụng ngàm kẹp
Cảm biến tùy chọn	CT6280, đường kính vòng φ130 mm, đo dòng AC đến 4200 A
Cấp an toàn của ngàm kẹp	CAT IV 300 V; CAT III 600 V
Cấp an toàn đầu vào điện áp	CAT III 300 V; CAT II 600 V
Nhiệt độ hoạt động	-25°C đến 65°C; riêng dải điện trở 40 MΩ áp dụng đến 40°C
Nguồn điện	1 pin lithium CR2032; thời gian sử dụng liên tục khoảng 120 giờ
Kích thước và khối lượng	Khoảng 57 × 198 × 16 mm; khoảng 103 g, không bao gồm pin

3. Chức năng, nguyên lý hoạt động và ứng dụng

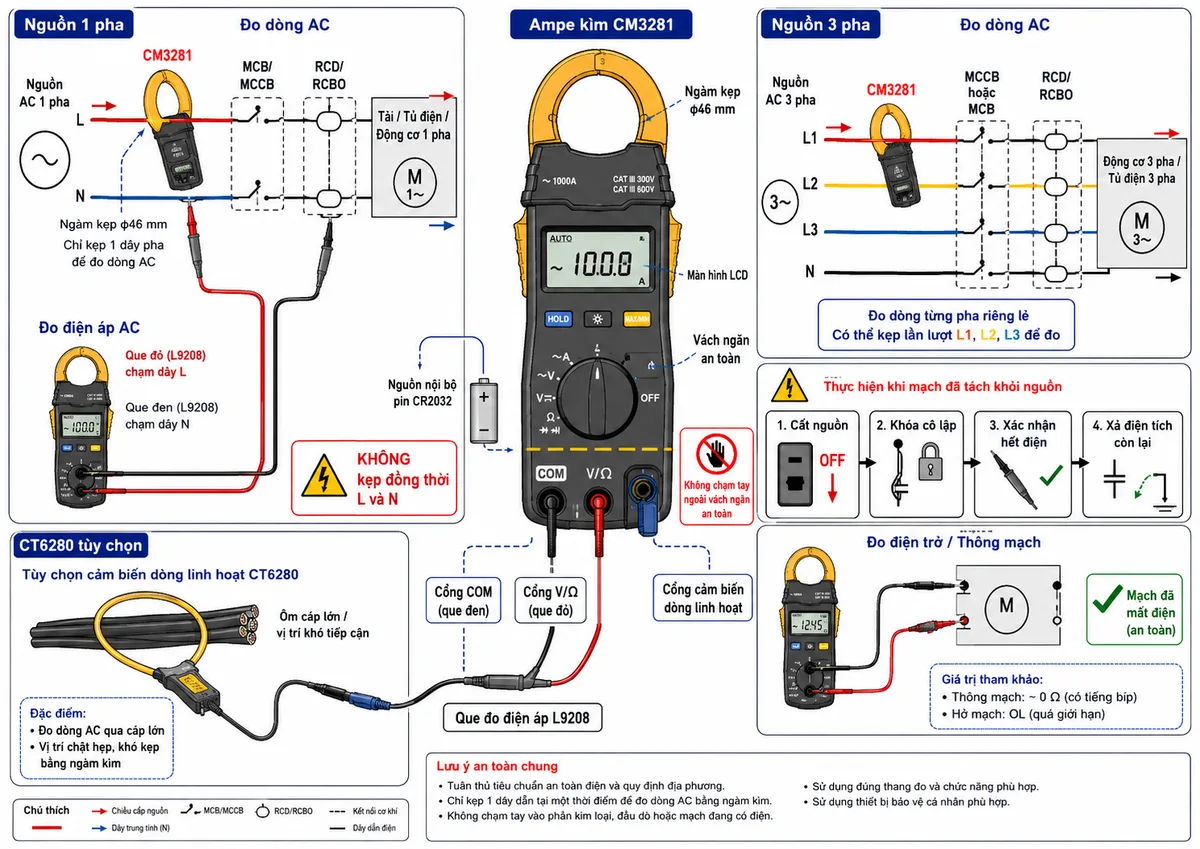

Cách kết nối và đo dòng điện, điện áp

Khi sử dụng ampe kìm đo dòng AC HIOKI CM3281, người vận hành chỉ cần kẹp ngàm quanh một dây dẫn pha cần đo. Không kẹp đồng thời cả dây pha và dây trung tính, hoặc nhiều dây có dòng điện ngược chiều, vì từ trường của các dây có thể triệt tiêu nhau và làm kết quả hiển thị gần bằng không.

Đối với hệ thống ba pha, cần đo lần lượt từng dây L1, L2 và L3 để kiểm tra dòng tải hoặc so sánh mức độ cân bằng giữa các pha. Ngàm kẹp phải đóng kín hoàn toàn và người sử dụng không được đặt tay vượt qua vách ngăn an toàn trên thân thiết bị.

Khi đo điện áp, cắm bộ que đo L9208 vào đúng giắc của thiết bị, chọn chức năng ACV hoặc DCV rồi đặt que đỏ và que đen song song với hai điểm cần đo. Đối với phép đo điện trở hoặc thông mạch, phải cắt nguồn, khóa thiết bị đóng cắt, xác nhận mạch đã hết điện và xả hết điện tích còn lại trước khi đặt que đo.

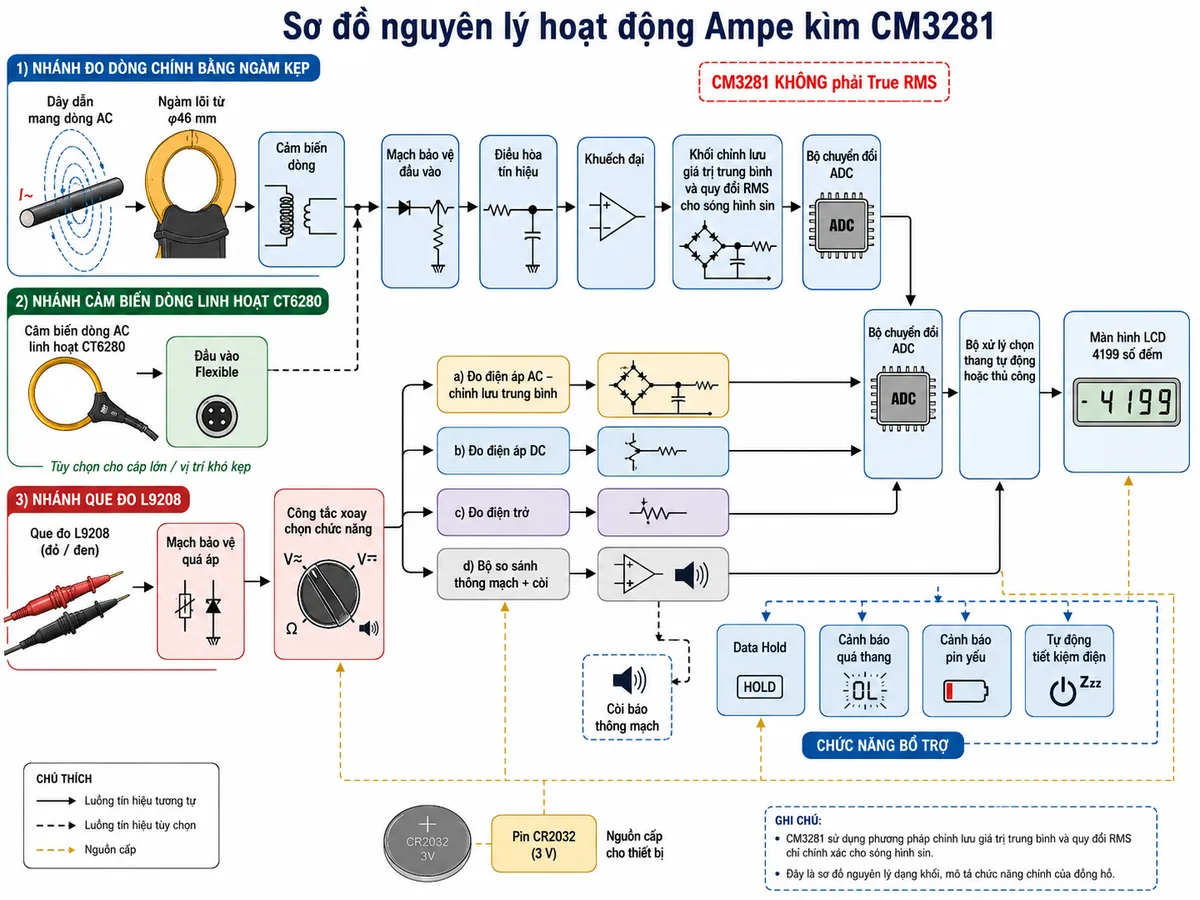

Nguyên lý đo dòng điện AC

Khi dây dẫn mang dòng AC nằm trong ngàm kẹp, dòng điện tạo ra từ trường biến thiên xung quanh dây. Lõi từ của ngàm tập trung từ thông và cảm biến dòng chuyển đổi đại lượng từ trường thành tín hiệu điện tỷ lệ với dòng điện đang chạy qua dây dẫn.

Tín hiệu sau đó được đưa qua mạch bảo vệ đầu vào, điều hòa tín hiệu và khuếch đại. Khối chỉnh lưu giá trị trung bình xử lý dạng sóng AC rồi quy đổi kết quả thành giá trị RMS tương đương của sóng hình sin. Bộ chuyển đổi ADC số hóa tín hiệu để bộ xử lý lựa chọn thang đo và đưa kết quả lên màn hình LCD.

Do sử dụng phương pháp đo giá trị trung bình, kết quả của CM3281 có độ tin cậy cao đối với điện lưới hoặc tải có dạng sóng gần hình sin. Khi cần đo chính xác các tải biến tần, nguồn xung hoặc tín hiệu có độ méo lớn, nên lựa chọn thiết bị sử dụng công nghệ True RMS.

Nguyên lý đo điện áp, điện trở và thông mạch

Ở chế độ đo điện áp, tín hiệu từ hai que đo đi qua mạch bảo vệ quá áp và mạch chia áp trước khi được xử lý. Điện áp AC được chỉnh lưu theo phương pháp giá trị trung bình, trong khi điện áp DC được đo trực tiếp cùng với dấu cực tính.

Ở chế độ đo điện trở, thiết bị sử dụng nguồn điện nội bộ để tạo một dòng thử nhỏ qua đối tượng, đo điện áp phản hồi và tính giá trị điện trở. Khi chọn kiểm tra thông mạch, bộ so sánh sẽ kích hoạt còi nếu điện trở của đường dẫn thấp hơn ngưỡng quy định.

Ứng dụng thực tế

• Kiểm tra dòng tải tại tủ phân phối, tủ điều khiển, MCCB, MCB và các nhánh cấp điện.
• Đo dòng vận hành của động cơ, máy bơm, quạt công nghiệp, máy nén và hệ thống điều hòa không khí.
• So sánh dòng điện giữa các pha để phát hiện tải mất cân bằng hoặc tình trạng quá tải.
• Đo điện áp nguồn AC, điện áp điều khiển DC và kiểm tra tình trạng cấp điện của thiết bị.
• Kiểm tra điện trở, cầu chì, dây dẫn, tiếp điểm và tính liên tục của mạch đã được cách ly nguồn.
• Sử dụng CT6280 để đo cáp lớn, cụm dây song song cùng pha hoặc vị trí mà ngàm kẹp thông thường khó tiếp cận.
• Phục vụ bảo trì điện nhà máy, nghiệm thu công trình, sửa chữa máy móc và kiểm tra hệ thống điện dân dụng hoặc thương mại.

4. Cam kết và nơi mua Ampe kìm HIOKI CM3281

Khi chọn mua HIOKI CM3281 chính hãng, khách hàng cần kiểm tra đúng model, số sê-ri, tình trạng ngàm kẹp, que đo L9208, pin và các tài liệu đi kèm. Việc lựa chọn đúng thiết bị và phụ kiện giúp bảo đảm khả năng đo, cấp an toàn cũng như hiệu quả sử dụng lâu dài.

Để mua đúng ampe kìm HIOKI CM3281, nhận tư vấn về phạm vi đo, cách sử dụng và cảm biến dòng linh hoạt CT6280, hãy liên hệ và đặt hàng chính hãng tại thietbicodien. Website cung cấp thông tin sản phẩm rõ ràng, hỗ trợ lựa chọn đúng mã hàng theo yêu cầu bảo trì và đo kiểm thực tế.

Câu hỏi thường gặp (FAQ) về HIOKI CM3281

HIOKI CM3281 có đo được dòng điện một chiều không?

Không. Ngàm kẹp của CM3281 được thiết kế để đo dòng điện AC. Thiết bị có thể đo điện áp DC bằng que đo L9208 nhưng không đo dòng DC bằng ngàm.

CM3281 có phải là ampe kìm True RMS không?

Không. CM3281 sử dụng phương pháp chỉnh lưu giá trị trung bình và quy đổi RMS cho dạng sóng hình sin. Đối với tải có dạng sóng méo lớn, kết quả có thể khác so với thiết bị True RMS.

Dòng điện AC lớn nhất mà CM3281 đo được là bao nhiêu?

Ngàm kẹp tích hợp có thể đo dòng AC đến 2000 A. Khi kết nối cảm biến dòng linh hoạt CT6280 tùy chọn, phạm vi đo có thể mở rộng đến khoảng 4200 A AC.

Có thể dùng CM3281 để đo điện áp và điện trở không?

Có. Khi sử dụng que đo L9208, thiết bị có thể đo điện áp AC, điện áp DC, điện trở và kiểm tra thông mạch có còi báo.

Ngàm kẹp của CM3281 có thể kẹp dây lớn đến mức nào?

Ngàm kẹp có thể bao quanh dây dẫn có đường kính tối đa φ46 mm. Với cáp hoặc cụm dây lớn hơn, có thể sử dụng cảm biến linh hoạt CT6280 đường kính φ130 mm.

Tại sao không nên kẹp đồng thời cả dây pha và dây trung tính?

Dòng điện trên dây pha và dây trung tính thường chạy theo hai chiều ngược nhau. Khi cùng nằm trong ngàm, từ trường của chúng triệt tiêu lẫn nhau, khiến thiết bị hiển thị giá trị rất thấp hoặc gần bằng không.

CM3281 sử dụng loại pin nào?

Thiết bị sử dụng một pin lithium dạng cúc CR2032. Thời gian hoạt động liên tục theo điều kiện công bố của nhà sản xuất vào khoảng 120 giờ.

Cần lưu ý gì khi đo điện trở hoặc kiểm tra thông mạch?

Phải ngắt hoàn toàn nguồn điện, khóa cô lập thiết bị đóng cắt, xác nhận mạch không còn điện áp và xả hết điện tích trong tụ điện trước khi kết nối que đo. Không được đưa điện áp vào thiết bị khi đang chọn chức năng điện trở hoặc thông mạch.
