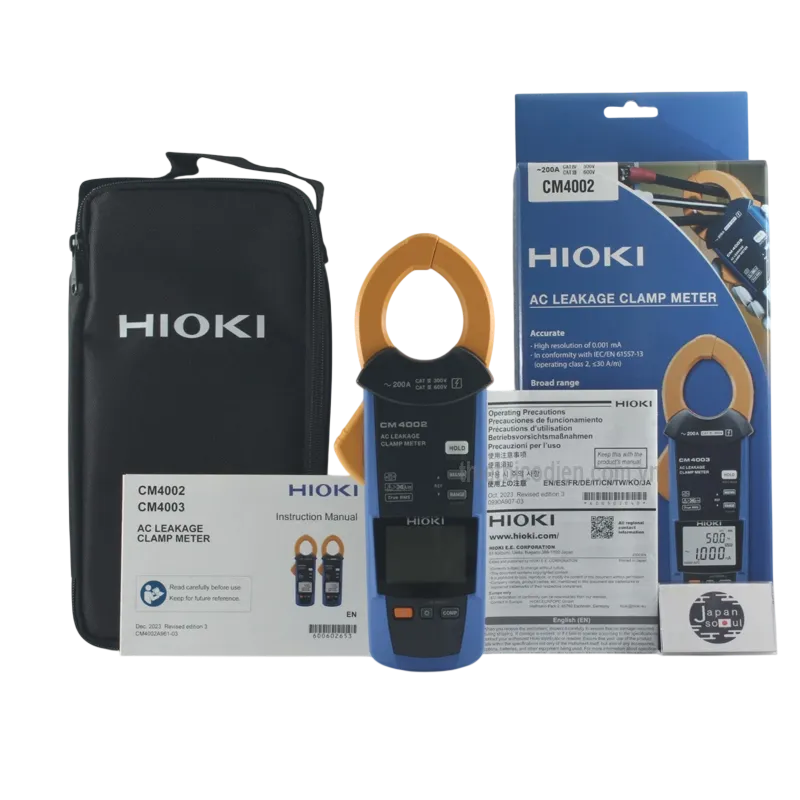

Ampe kìm HIOKI CM4002

1) Giới thiệu Ampe kìm HIOKI CM4002 và nguồn gốc thương hiệu

Ampe kìm HIOKI CM4002 là thiết bị chuyên dụng để đo dòng điện xoay chiều, từ dòng rò rất nhỏ đến dòng tải trong hệ thống điện. Với khả năng đo không cần cắt dây hoặc ngắt mạch, model CM4002 giúp kỹ thuật viên kiểm tra tình trạng cách điện, tìm vị trí rò điện và phân tích nguyên nhân thiết bị bảo vệ chống dòng rò tác động bất thường.

Hioki là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và tập trung phát triển, sản xuất, kinh doanh các thiết bị đo lường điện. Trụ sở chính của HIOKI E.E. Corporation đặt tại Ueda, tỉnh Nagano, Nhật Bản. CM4002 được phát triển cho công tác bảo trì điện tại nhà máy, tòa nhà, cơ sở hạ tầng và các hệ thống cần kiểm soát dòng rò với độ tin cậy cao.

2) Ưu điểm và tính năng nổi bật của HIOKI CM4002

• Đo dòng rò AC và dòng tải AC trên cùng một thiết bị, phù hợp cho cả kiểm tra cách điện định kỳ và xử lý sự cố thực tế.
• Sử dụng cảm biến CT độ nhạy cao, lõi từ và lớp che chắn bằng vật liệu có độ từ thẩm cao, giúp hạn chế ảnh hưởng của từ trường bên ngoài khi đo dòng rò nhỏ.
• Đáp ứng tiêu chí hiệu năng của tiêu chuẩn quốc tế IEC/EN 61557-13 dành cho ampe kìm đo dòng rò.
• Ứng dụng phương pháp True RMS, hỗ trợ đánh giá dòng điện hiệu dụng chính xác hơn khi dạng sóng không hoàn toàn hình sin.
• Tích hợp bộ lọc thông thấp để giảm ảnh hưởng của thành phần dòng rò điện dung tần số cao phát sinh từ biến tần, nguồn chuyển mạch và thiết bị điện tử công suất.
• Chức năng Comparator phát còi và bật đèn nền cảnh báo màu đỏ khi giá trị đo vượt ngưỡng cài đặt, giúp rút ngắn thời gian kiểm tra nhiều nhánh mạch.
• Hỗ trợ MAX, MIN, AVG, PEAK MAX, PEAK MIN, dòng khởi động, giữ giá trị bằng tay, Auto Hold và ghi nhận sự kiện đơn giản.
• Có thể lắp bộ chuyển đổi không dây Z3210 để truyền dữ liệu đến điện thoại hoặc máy tính bảng, làm việc với ứng dụng GENNECT Cross và nhập kết quả trực tiếp vào Excel.

Thông tin kỹ thuật tiêu biểu

Hạng mục	Thông tin
Đại lượng đo chính	Dòng điện xoay chiều True RMS, gồm dòng rò và dòng tải
Các thang đo dòng AC	6.000 mA, 60.00 mA, 600.0 mA, 6.000 A, 60.00 A và 200.0 A
Phạm vi được đảm bảo độ chính xác	0.060 mA đến 200.0 A
Dải tần đo	15.0 Hz đến 2000 Hz
Bộ lọc FILTER	Tần số cắt 180 Hz ±30 Hz tại mức −3 dB khi bật bộ lọc
Đường kính ngàm	Tối đa φ40 mm
Cấp an toàn đo lường	CAT IV 300 V, CAT III 600 V
Chức năng hỗ trợ	MAX, MIN, AVG, PEAK MAX, PEAK MIN, Hold, Auto Hold, Comparator, đo dòng khởi động, đếm và ghi sự kiện đơn giản
Kết nối không dây	Hỗ trợ bộ chuyển đổi Z3210 tùy chọn và ứng dụng GENNECT Cross
Nguồn cấp	2 pin kiềm AA loại LR6
Thời gian hoạt động liên tục tham khảo	Khoảng 48 giờ khi không lắp Z3210; khoảng 30 giờ khi sử dụng Z3210 và truyền thông không dây
Kích thước	Khoảng 64 mm × 233 mm × 37 mm
Khối lượng	Khoảng 400 g

Các thông tin kỹ thuật trên được tổng hợp từ trang sản phẩm và tài liệu chính thức của Hioki dành cho CM4002.

3) Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI CM4002

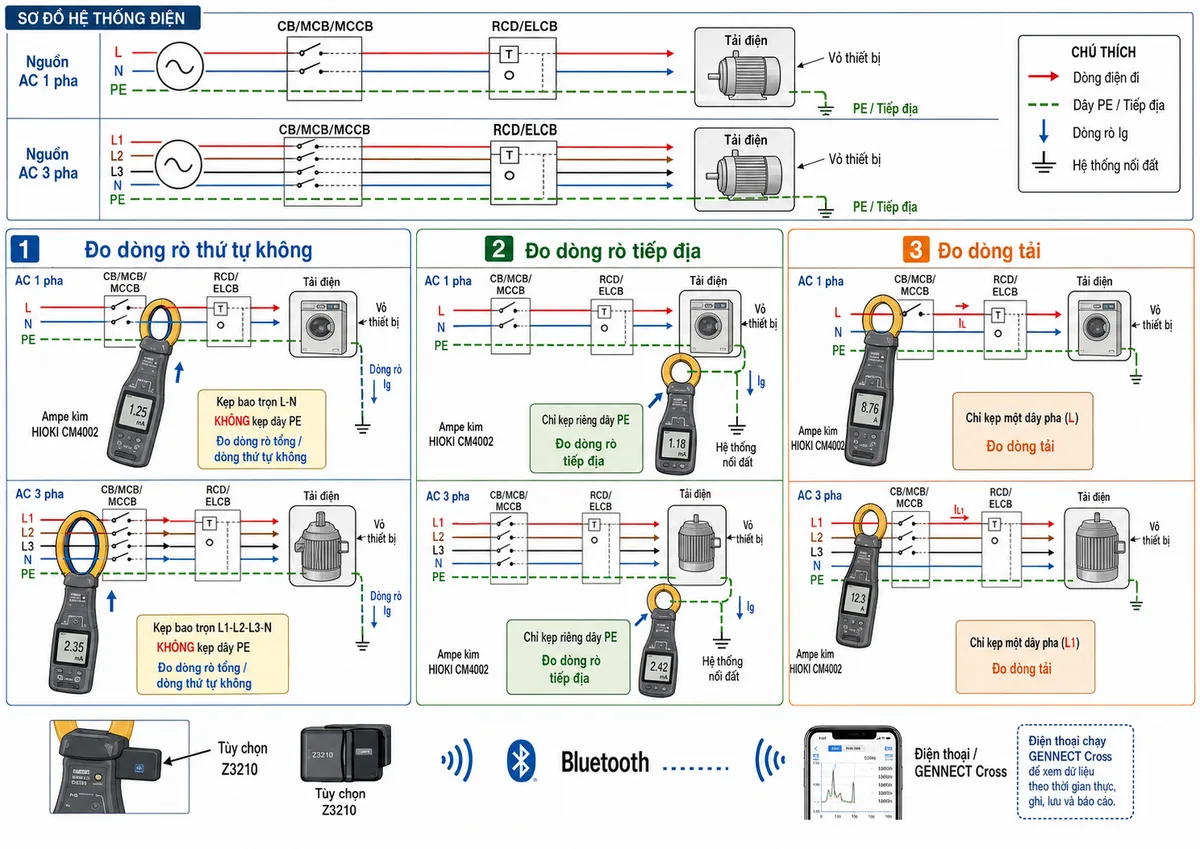

Cách kết nối và đặt ngàm khi đo

HIOKI CM4002 không cần đấu nối điện trực tiếp vào mạch. Thiết bị thu nhận dòng điện bằng cách đóng ngàm cảm biến quanh dây dẫn, vì vậy kỹ thuật viên có thể kiểm tra hệ thống đang vận hành mà không phải tháo dây đo hoặc mắc ampe kế nối tiếp với tải.

Khi đo dòng rò tổng theo nguyên lý dòng thứ tự không, cần kẹp đồng thời tất cả dây dẫn mang dòng của cùng một mạch. Với mạch một pha hai dây, ngàm kẹp quanh cả dây L và N; với mạch ba pha bốn dây, ngàm kẹp quanh L1, L2, L3 và N. Không đưa dây PE vào chung ngàm trong phép đo này. Một phương án khác là kẹp riêng dây tiếp địa PE của thiết bị để đo dòng rò chảy xuống đất. Khi đo dòng tải, ngàm chỉ được kẹp quanh một dây dẫn duy nhất.

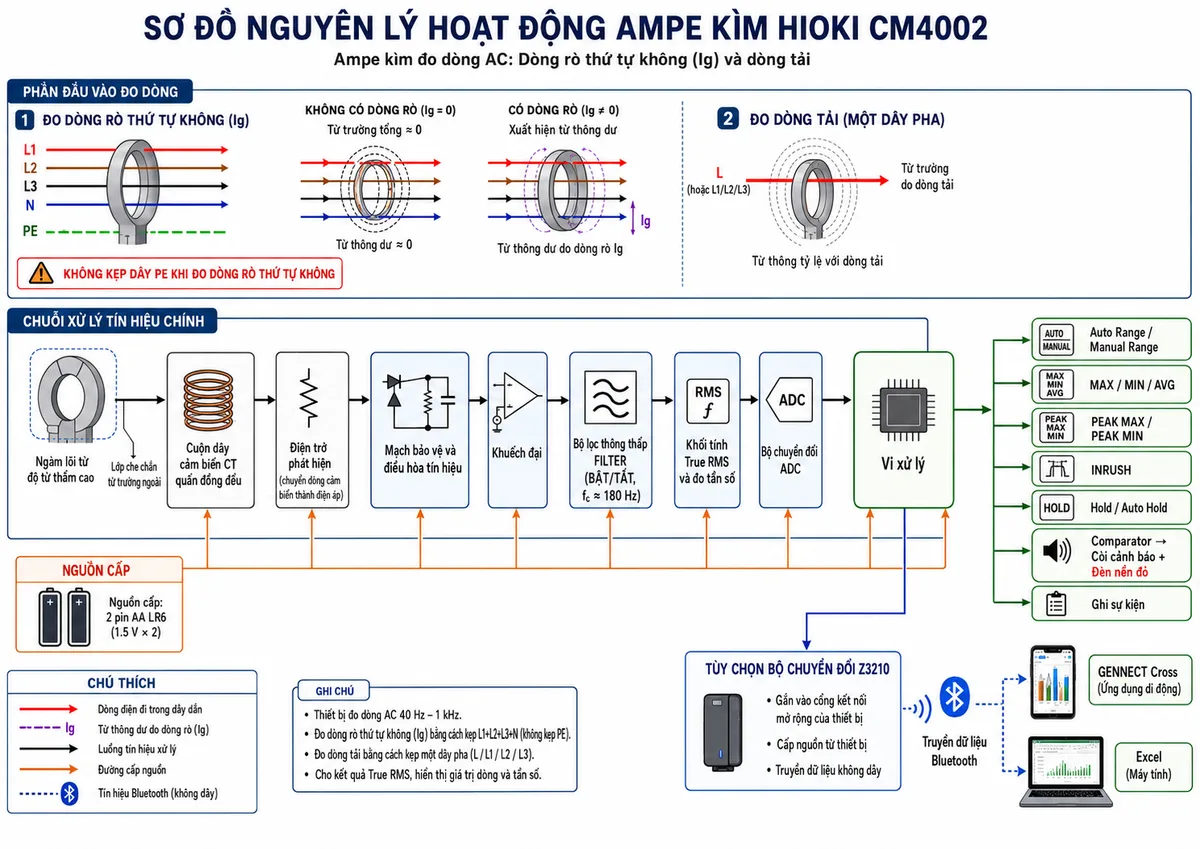

Nguyên lý đo dòng rò

Nguyên lý hoạt động của CM4002 dựa trên hiện tượng cảm ứng điện từ. Dòng điện chạy trong dây dẫn tạo ra từ trường, sau đó lõi từ và cuộn dây của cảm biến CT trong ngàm thu nhận từ trường này và tạo ra tín hiệu điện tương ứng. Điện trở phát hiện chuyển tín hiệu dòng từ cảm biến thành điện áp để mạch điện tử xử lý và tính toán giá trị dòng điện.

Khi ngàm bao quanh toàn bộ dây pha và dây trung tính của một mạch bình thường, từ trường do dòng đi và dòng về gần như triệt tiêu nhau. Nếu có dòng điện thoát qua vỏ thiết bị, dây PE hoặc đất, tổng dòng trong ngàm không còn bằng không; từ thông dư xuất hiện và được CM4002 đo thành giá trị dòng rò.

Sau cảm biến, tín hiệu được điều hòa và xử lý theo phương pháp True RMS. Người dùng có thể bật FILTER để hạn chế thành phần tần số cao; khi bật, băng thông được giới hạn gần với đặc tính của thiết bị chống dòng rò thông dụng, giúp phân tích nguyên nhân RCD hoặc ELCB tác động. Giá trị dòng, tần số và các kết quả thống kê được hiển thị trên màn hình; dữ liệu cũng có thể truyền không dây khi lắp Z3210.

Ứng dụng thực tế

• Kiểm tra định kỳ dòng rò trong tủ điện, đường dây phân phối, máy móc và thiết bị sản xuất.
• Tìm vị trí suy giảm cách điện bằng cách đo lần lượt từ đầu nguồn đến các nhánh tải.
• Kiểm tra nguyên nhân RCD, ELCB hoặc thiết bị chống giật tác động không rõ thời điểm.
• Đánh giá dòng rò của động cơ, biến tần, nguồn chuyển mạch, UPS, máy điều hòa và thiết bị điện tử công suất.
• Đo dòng tải AC khi bảo trì hệ thống mà không phải ngắt dây hoặc dừng thiết bị.
• Thu thập kết quả tại nhiều vị trí, lập báo cáo hiện trường và theo dõi sự kiện dòng rò với Z3210 cùng GENNECT Cross.

Để xác định vị trí hư hỏng cách điện, tài liệu Hioki khuyến nghị bắt đầu đo từ phía nguồn và tiếp tục kiểm tra các nhánh theo hướng về phía tải. Chức năng ghi sự kiện hỗ trợ theo dõi các hiện tượng rò điện gián đoạn, vốn khó phát hiện bằng một lần đo thông thường.

Lưu ý khi sử dụng

• Kiểm tra tình trạng thiết bị, màn hình và khả năng đóng kín của ngàm trước khi đo.
• Đặt dây dẫn gần tâm ngàm và bảo đảm hai mặt lõi từ đóng hoàn toàn để hạn chế sai số.
• Không chạm tay vượt qua phần chắn bảo vệ trên thân thiết bị khi làm việc gần dây đang mang điện.
• Khi đo dòng tải, chỉ kẹp một dây dẫn; không kẹp đồng thời dây đi và dây về.
• Khi chưa biết mức dòng đầu vào, nên bắt đầu bằng Auto Range hoặc thang đo cao và tắt FILTER.
• Sử dụng trang bị bảo hộ điện phù hợp với cấp điện áp và môi trường làm việc.

Các lưu ý này phù hợp với hướng dẫn vận hành và an toàn trong tài liệu chính thức của CM4002.

4) Cam kết và nơi mua Ampe kìm HIOKI CM4002

Để lựa chọn đúng Ampe kìm HIOKI CM4002 chính hãng, đúng model và bộ phụ kiện phù hợp, khách hàng có thể đặt mua tại thietbicodien. Đội ngũ tư vấn sẽ hỗ trợ xác định nhu cầu đo dòng rò, đo dòng tải, lựa chọn phiên bản CM4002 hoặc bộ sản phẩm có Z3210, đồng thời cung cấp thông tin kỹ thuật, báo giá và chính sách bảo hành áp dụng tại thời điểm mua hàng.

Câu hỏi thường gặp (FAQ)

HIOKI CM4002 dùng để đo những đại lượng nào?

CM4002 chuyên đo dòng điện xoay chiều, bao gồm dòng rò rất nhỏ, dòng tải, dòng khởi động và tần số của dòng điện. Thiết bị không có chức năng đo điện áp bằng que đo.

CM4002 có đo dòng điện một chiều DC không?

Không. Đây là ampe kìm đo dòng rò AC và dòng tải AC. Người dùng cần chọn loại ampe kìm AC/DC khác nếu ứng dụng yêu cầu đo dòng điện một chiều.

Khi đo dòng rò một pha phải kẹp ngàm như thế nào?

Để đo dòng rò tổng của mạch một pha hai dây, cần kẹp đồng thời cả dây L và N trong ngàm. Không kẹp chung dây PE. Nếu cần đo dòng rò chạy trên dây tiếp địa, chỉ kẹp riêng dây PE.

Tại sao đo dòng tải chỉ được kẹp một dây dẫn?

Dòng điện trên dây đi và dây về có chiều từ trường ngược nhau. Nếu kẹp cả hai dây khi đo tải, từ trường sẽ triệt tiêu và thiết bị không thể hiển thị đúng dòng tải. Vì vậy, phép đo tải phải thực hiện trên một dây pha hoặc một dây dẫn riêng lẻ.

Chức năng FILTER của CM4002 có tác dụng gì?

Bộ lọc thông thấp FILTER giúp loại bớt thành phần tần số cao do biến tần, nguồn chuyển mạch và dòng rò điện dung tạo ra. Khi bật FILTER, đặc tính đo gần hơn với băng tần của thiết bị chống dòng rò thông dụng, hữu ích khi phân tích nguyên nhân RCD hoặc ELCB tác động.

HIOKI CM4002 có kết nối với điện thoại được không?

Có, nhưng cần lắp bộ chuyển đổi không dây Z3210 tùy chọn. Khi đó thiết bị có thể truyền kết quả đến điện thoại hoặc máy tính bảng sử dụng GENNECT Cross. Phiên bản CM4002 tiêu chuẩn không bao gồm Z3210, trong khi bộ CM4002-90 được đóng gói kèm bộ chuyển đổi này.

CM4002 có phù hợp để tìm sự cố RCD nhảy ngẫu nhiên không?

Có. Chức năng ghi sự kiện có thể lưu thông tin khi dòng đo vượt ngưỡng đã đặt, hỗ trợ xác định thời điểm và mức dòng liên quan đến sự cố. Khi sử dụng Z3210 và GENNECT Cross, dữ liệu sự kiện có thể được thu thập và phân tích thuận tiện hơn.

Đường kính dây hoặc nhóm dây tối đa mà ngàm CM4002 có thể kẹp là bao nhiêu?

Ngàm của CM4002 có đường kính kẹp tối đa φ40 mm, cho phép đo trên dây cáp lớn hoặc kẹp đồng thời nhiều dây dẫn của cùng một mạch khi kiểm tra dòng rò thứ tự không.
