Ampe kìm HIOKI CM4142

Ampe kìm HIOKI CM4142 – thiết bị đo dòng AC 2000 A True RMS có Bluetooth

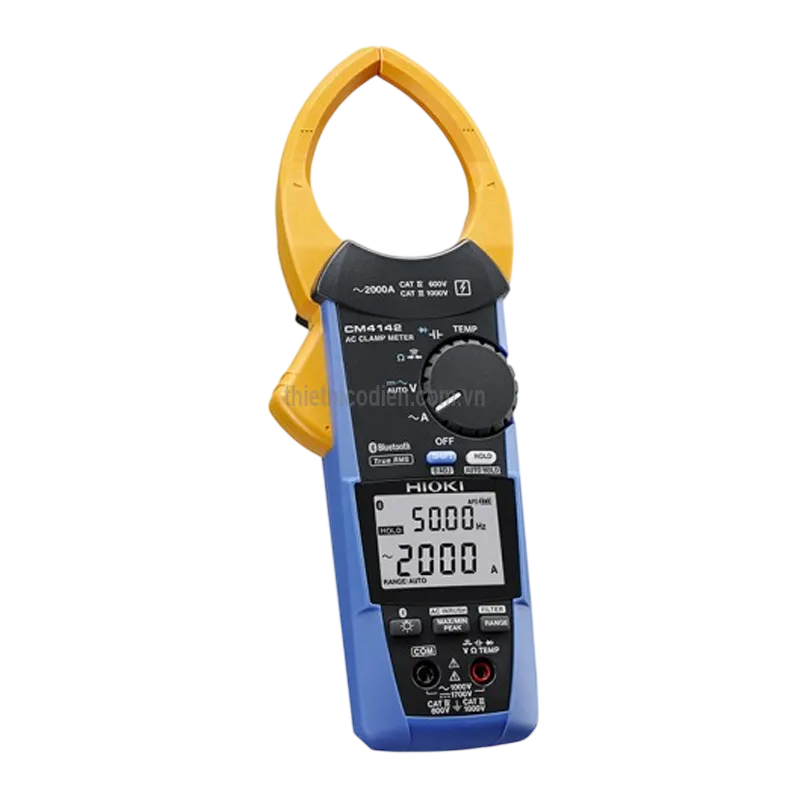

Ampe kìm HIOKI CM4142 là thiết bị đo điện cầm tay chuyên dùng để kiểm tra dòng điện xoay chiều trong tủ điện, đường dây động lực, động cơ và thiết bị công nghiệp. Sản phẩm có khả năng đo dòng AC đến 2000 A bằng phương pháp True RMS, ngàm kẹp đường kính lớn nhưng thiết kế mỏng, đồng thời tích hợp Bluetooth để truyền kết quả đo sang điện thoại hoặc máy tính bảng.

HIOKI là thương hiệu thiết bị đo điện của Nhật Bản, được thành lập từ năm 1935 và có trụ sở tại Nagano. Hãng tập trung vào nghiên cứu, sản xuất và cung cấp các giải pháp đo lường điện cho hoạt động bảo trì, sản xuất, nghiên cứu phát triển và kiểm định thiết bị.

Model CM4142 được phát triển cho kỹ thuật viên cần đo dòng lớn trong không gian chật hẹp. Ngàm kẹp có đường kính lõi φ55 mm nhưng phần tiết diện nhỏ nhất chỉ 11 mm, giúp đưa cảm biến qua các khoảng trống giữa những dây dẫn bố trí dày đặc trong tủ phân phối.

Ưu điểm và tính năng nổi bật của HIOKI CM4142

Đo dòng AC đến 2000 A bằng phương pháp True RMS

HIOKI CM4142 cung cấp ba thang đo dòng AC gồm 60,00 A, 600,0 A và 2000 A. Phương pháp đo dòng AC True RMS cho phép thiết bị xác định giá trị hiệu dụng của cả dạng sóng hình sin và dạng sóng bị méo do biến tần, bộ nguồn chuyển mạch hoặc tải điện tử.

Ngàm kẹp lớn nhưng dễ thao tác trong tủ điện chật

Ngàm cảm biến có thể kẹp dây dẫn đường kính tối đa φ55 mm. Thiết kế đầu ngàm mỏng và chắc chắn giúp kỹ thuật viên luồn thiết bị giữa các sợi cáp mà không cần kéo, uốn hoặc sắp xếp lại hệ thống dây dẫn quá nhiều.

Tích hợp Bluetooth và ứng dụng GENNECT Cross

Bluetooth 4.0 Low Energy được tích hợp trực tiếp trên CM4142. Khi kết nối với ứng dụng GENNECT Cross, người dùng có thể theo dõi giá trị đo từ xa, lưu dữ liệu, ghi nhật ký, quan sát dạng sóng và hỗ trợ tạo báo cáo trên điện thoại hoặc máy tính bảng tương thích.

Đo được nhiều đại lượng điện

Ngoài dòng điện AC, thiết bị còn hỗ trợ đo điện áp AC, điện áp DC, điện áp AC+DC, tần số, điện trở, điện dung, kiểm tra thông mạch, kiểm tra diode và đo nhiệt độ bằng đầu dò nhiệt điện loại K tương thích.

Hỗ trợ kiểm tra động cơ và tải sử dụng biến tần

Chức năng đo dòng khởi động AC INRUSH giúp ghi nhận giá trị RMS và giá trị đỉnh khi động cơ bắt đầu vận hành. Bộ lọc thông thấp hỗ trợ giảm ảnh hưởng của thành phần tần số cao, hữu ích khi kiểm tra dòng điện hoặc điện áp đầu ra của hệ thống điều khiển bằng biến tần.

Các chức năng hỗ trợ thao tác tại hiện trường

• Giữ kết quả đo bằng Manual Hold hoặc Auto Hold.
• Hiển thị giá trị MAX, MIN, AVG và giá trị đỉnh PEAK.
• Tự động hoặc thủ công lựa chọn thang đo.
• Tự động nhận biết điện áp AC hoặc DC ở chế độ AUTO V.
• Cảnh báo bằng còi và đèn nền đỏ trong một số điều kiện đo.
• Đèn nền màn hình hỗ trợ làm việc trong tủ điện thiếu sáng.
• Tự động tiết kiệm pin khi thiết bị không được sử dụng.

Thông số kỹ thuật nổi bật

Hạng mục	Thông số
Loại thiết bị	Ampe kìm đo dòng điện xoay chiều True RMS
Dải đo dòng AC	60,00 A; 600,0 A; 2000 A
Dải tần số dòng AC	45 Hz đến 1 kHz
Điện áp DC	600,0 mV đến 1500 V, gồm 5 thang đo
Điện áp AC	6,000 V đến 1000 V, gồm 4 thang đo, True RMS
Điện áp AC+DC	6,000 V đến 1000 V, gồm 4 thang đo
Điện trở	600,0 Ω đến 600,0 kΩ
Điện dung	1,000 µF đến 1000 µF
Đo nhiệt độ	-40,0°C đến 400,0°C khi sử dụng đầu dò nhiệt điện loại K phù hợp
Đường kính ngàm kẹp	φ55 mm
Tiết diện nhỏ nhất của ngàm	11 mm trong vùng quy định từ đầu ngàm
Cấp an toàn đo lường	CAT IV 600 V, CAT III 1000 V
Giao tiếp không dây	Bluetooth 4.0 Low Energy
Ứng dụng tương thích	GENNECT Cross trên thiết bị iOS và Android tương thích
Nhiệt độ hoạt động	-25°C đến 65°C
Nguồn cấp	2 pin kiềm LR03/AAA
Thời gian hoạt động liên tục tham khảo	Khoảng 48 giờ khi tắt đèn nền và Bluetooth; khoảng 24 giờ khi bật Bluetooth và tắt đèn nền
Kích thước	65 mm × 247 mm × 35 mm
Khối lượng	Khoảng 300 g
Phụ kiện tiêu chuẩn	Dây đo L9207-10, túi đựng C0203, 2 pin LR03 và tài liệu hướng dẫn

Đối với phép đo điện áp DC trên 1000 V, thiết bị chỉ được sử dụng khi mạch đo cách ly với lưới điện thương mại và cách ly với đất theo đúng điều kiện do HIOKI quy định. Không sử dụng trên mạch có điện áp giữa đầu đo và đất vượt quá giới hạn an toàn của thiết bị.

Chức năng, nguyên lý hoạt động và ứng dụng của HIOKI CM4142

Cách kết nối khi đo dòng điện và điện áp

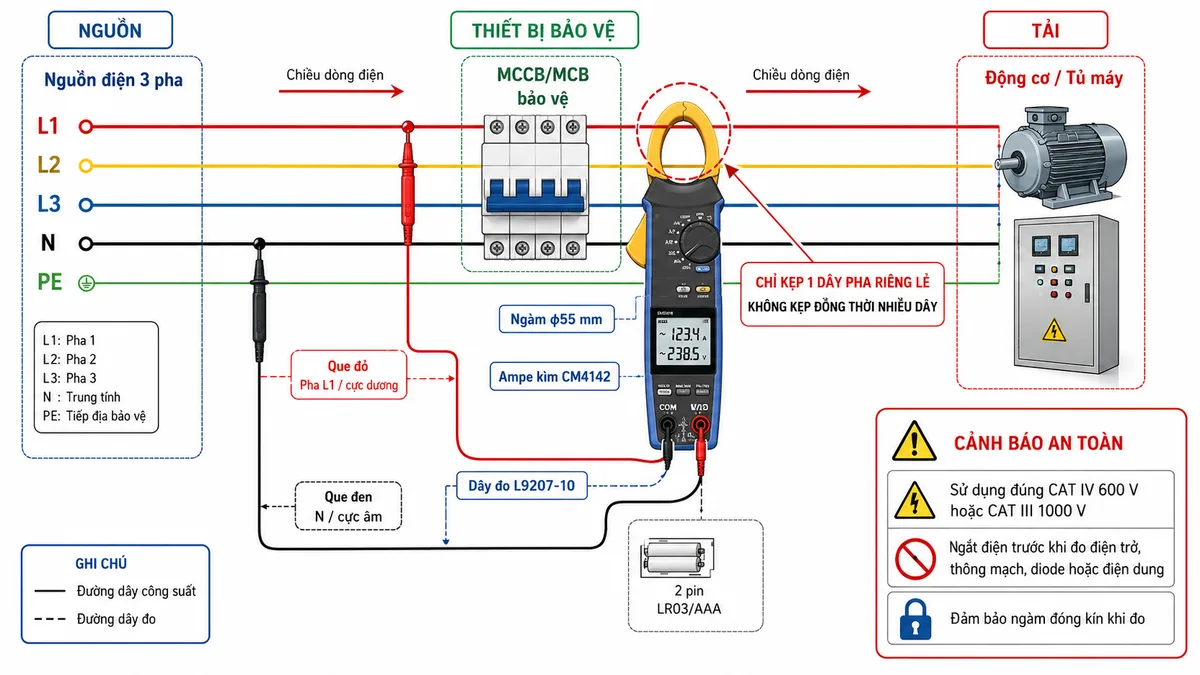

Khi đo dòng AC, người dùng chọn chức năng A trên công tắc xoay rồi mở ngàm và kẹp quanh một dây dẫn riêng lẻ. Dây dẫn nên được đặt gần tâm vùng đánh dấu của ngàm để đạt độ chính xác tốt nhất. Không kẹp đồng thời cả dây pha và dây trung tính, nhiều pha hoặc toàn bộ cáp nhiều lõi vì từ trường của các dây có thể triệt tiêu lẫn nhau.

Trong hệ thống ba pha, kỹ thuật viên đo riêng từng dây L1, L2 và L3 ở phía nguồn hoặc phía tải của MCCB, MCB hay thiết bị bảo vệ phù hợp. Khi cần đo điện áp, dây đen được cắm vào cổng COM và dây đỏ cắm vào cổng đo V/Ω, sau đó đặt hai que đo song song với hai điểm cần kiểm tra như L–N, L–L hoặc cực dương–cực âm.

Nguyên lý đo dòng AC True RMS

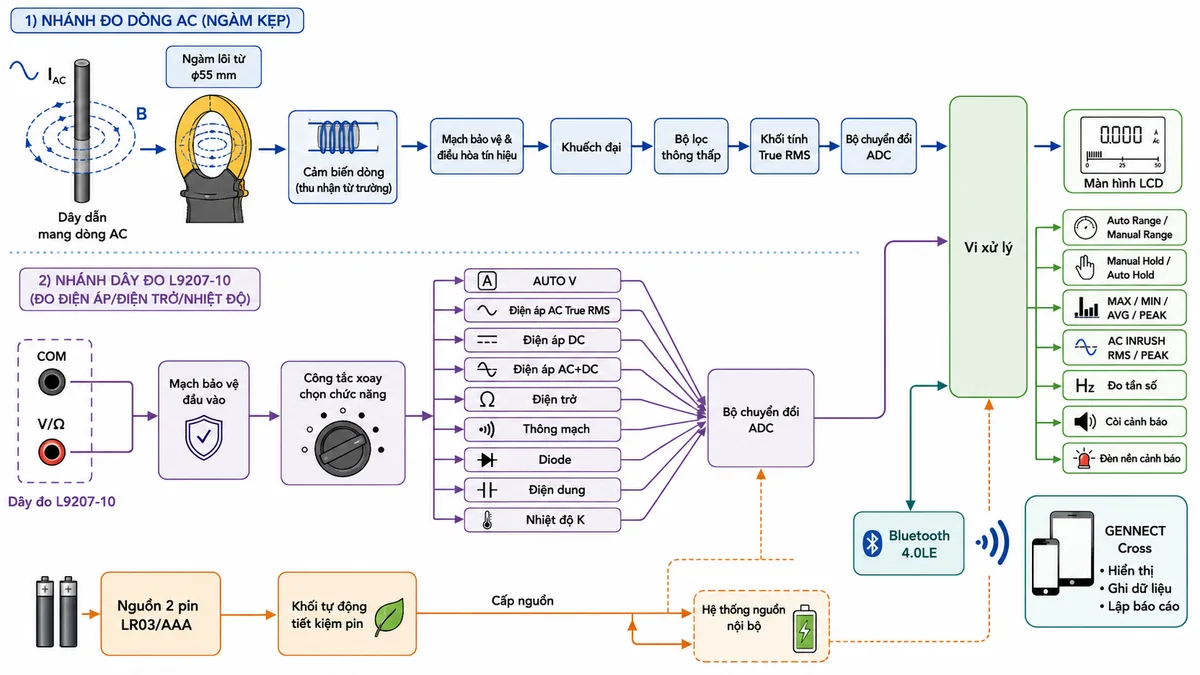

Khi dòng điện xoay chiều chạy qua dây dẫn, nó tạo ra từ trường biến thiên xung quanh dây. Lõi từ trong ngàm kẹp thu nhận từ trường này và cảm biến dòng chuyển đổi nó thành tín hiệu điện có tỷ lệ tương ứng với dòng cần đo.

Tín hiệu từ cảm biến được đưa qua mạch bảo vệ, điều hòa và khuếch đại. Khối xử lý True RMS tính giá trị hiệu dụng thực của dạng sóng, sau đó bộ chuyển đổi ADC số hóa tín hiệu để vi xử lý tính toán và hiển thị kết quả lên màn hình LCD.

Khi kích hoạt bộ lọc thông thấp, thành phần tần số cao do biến tần hoặc thiết bị đóng cắt điện tử được suy giảm trước khi tính toán. Các nhánh xử lý bổ sung cho phép thiết bị ghi MAX, MIN, AVG, PEAK, dòng khởi động AC INRUSH, tần số và giữ kết quả đo.

Đối với phép đo bằng dây dẫn, tín hiệu từ cổng COM và V/Ω đi qua mạch bảo vệ đầu vào rồi được chuyển tới khối đo tương ứng theo vị trí công tắc xoay. Vi xử lý quản lý màn hình, còi cảnh báo, đèn nền, lựa chọn thang và truyền dữ liệu qua Bluetooth tới ứng dụng GENNECT Cross.

Đo dòng khởi động của động cơ

Ở chế độ AC INRUSH, CM4142 chờ tín hiệu vượt qua ngưỡng kích hoạt rồi ghi lại dòng khởi động trong khoảng thời gian ngắn. Thiết bị có thể hiển thị đồng thời giá trị RMS của dòng khởi động và biên độ đỉnh, hỗ trợ đánh giá tình trạng động cơ, máy nén, máy bơm hoặc tải cảm ứng khi đóng điện.

Chức năng này được thiết kế cho dòng khởi động AC. Dòng có thành phần DC đáng kể có thể làm giảm độ chính xác của kết quả.

Đo điện áp và tự động nhận biết AC/DC

Chế độ AUTO V giúp tự động nhận biết điện áp xoay chiều hoặc một chiều. CM4142 cũng có các chế độ riêng để đo AC V, DC V và AC+DC V, phù hợp khi kiểm tra lưới điện, bộ nguồn, mạch điều khiển và các hệ thống có dạng điện áp hỗn hợp.

Khi đo điện áp DC và phát hiện giá trị âm vượt ngưỡng cảnh báo, thiết bị có thể phát còi và chuyển màn hình sang màu đỏ để hỗ trợ nhận biết đấu ngược cực.

Đo điện trở, thông mạch, diode, điện dung và nhiệt độ

Các phép đo điện trở, thông mạch, diode và điện dung được thực hiện bằng dây đo. Trước khi thực hiện, phải cô lập nguồn điện, xác nhận mạch đã hết điện và xả hoàn toàn điện tích còn lưu trong tụ điện.

Chế độ thông mạch phát còi và sử dụng đèn nền cảnh báo để người dùng nhận biết nhanh mà không phải liên tục quan sát màn hình. Đo nhiệt độ cần sử dụng đầu dò nhiệt điện loại K phù hợp, chẳng hạn DT4910 được cung cấp dưới dạng tùy chọn.

Ứng dụng thực tế

• Kiểm tra dòng tải trong tủ phân phối điện và tủ điều khiển công nghiệp.
• Đo dòng vận hành và dòng khởi động của động cơ, máy bơm, quạt, máy nén.
• Kiểm tra hệ thống điều khiển động cơ bằng biến tần.
• Bảo trì dây chuyền sản xuất, máy công cụ và thiết bị cơ điện.
• So sánh dòng giữa các pha để phát hiện mất cân bằng tải.
• Đo điện áp, điện trở và kiểm tra thông mạch khi xử lý sự cố.
• Ghi dữ liệu từ xa trong khu vực khó quan sát hoặc cần bảo đảm khoảng cách làm việc.
• Lưu kết quả và hỗ trợ lập báo cáo bảo trì bằng GENNECT Cross.

Lưu ý an toàn khi sử dụng

• Chỉ kẹp ngàm quanh một dây dẫn tại mỗi lần đo.
• Không chạm tay vượt qua phần chắn an toàn trên thân thiết bị hoặc que đo.
• Không vượt quá cấp đo và điện áp định mức thấp hơn giữa thiết bị và phụ kiện đang sử dụng.
• Sử dụng ống bảo vệ đầu que đo khi làm việc trong môi trường CAT III hoặc CAT IV.
• Không đo điện trở, thông mạch, diode, điện dung hoặc nhiệt độ trên mạch đang có điện.
• Không sử dụng khi dây đo bị nứt, hở lớp cách điện hoặc ngàm kẹp không đóng kín.
• Không thao tác bằng tay ướt hoặc trong điều kiện vượt quá giới hạn môi trường do nhà sản xuất quy định.

Cam kết và nơi mua Ampe kìm HIOKI CM4142 chính hãng

Khi lựa chọn ampe kìm HIOKI CM4142 chính hãng, người mua nên kiểm tra tình trạng thiết bị, phụ kiện đi kèm, số nhận dạng sản phẩm và tài liệu kỹ thuật. Do HIOKI đã đưa CM4142 vào danh mục model ngừng sản xuất, tình trạng cung ứng có thể phụ thuộc vào lượng hàng chính hãng còn tồn kho.

Khách hàng có nhu cầu mua sản phẩm, kiểm tra tồn kho, yêu cầu báo giá hoặc tư vấn model thay thế phù hợp có thể liên hệ trực tiếp thietbicodien. Chúng tôi hỗ trợ lựa chọn thiết bị theo dải dòng, cấp an toàn, chức năng truyền dữ liệu và yêu cầu sử dụng thực tế của từng hệ thống điện công nghiệp.

Câu hỏi thường gặp (FAQ)

HIOKI CM4142 đo được dòng AC tối đa bao nhiêu?

HIOKI CM4142 đo dòng AC đến 2000 A với ba thang đo 60,00 A, 600,0 A và 2000 A. Thiết bị sử dụng phương pháp True RMS và hỗ trợ dải tần số dòng từ 45 Hz đến 1 kHz.

CM4142 có đo được dòng điện DC không?

Không. Ngàm kẹp của CM4142 được thiết kế để đo dòng điện AC. Thiết bị vẫn có thể đo điện áp DC và điện áp AC+DC bằng dây đo kết nối với các cổng COM và V/Ω.

CM4142 có phù hợp để đo đầu ra của biến tần không?

Có. Phương pháp True RMS giúp đo các dạng sóng bị méo tốt hơn đồng hồ đo giá trị trung bình. Chức năng lọc thông thấp còn hỗ trợ giảm ảnh hưởng của thành phần tần số cao do quá trình đóng cắt của biến tần. Người dùng vẫn phải tuân thủ dải tần số và giới hạn kỹ thuật của thiết bị.

Bluetooth trên CM4142 dùng để làm gì?

Bluetooth cho phép truyền dữ liệu đo tới điện thoại hoặc máy tính bảng tương thích. Khi sử dụng GENNECT Cross, kỹ thuật viên có thể theo dõi kết quả từ xa, ghi dữ liệu, lưu giá trị Hold, quan sát dạng sóng và hỗ trợ tạo báo cáo.

Đường kính dây dẫn lớn nhất có thể kẹp là bao nhiêu?

Ngàm của CM4142 có đường kính lõi φ55 mm. Dây dẫn hoặc thanh dẫn cần nằm gọn trong ngàm và ngàm phải đóng kín hoàn toàn trước khi đọc kết quả.

Có thể kẹp CM4142 quanh cả cáp nguồn nhiều lõi không?

Không nên. Để đo dòng tải, ngàm phải kẹp riêng một dây dẫn. Nếu kẹp đồng thời dây pha và dây trung tính hoặc nhiều dây pha, từ trường có thể triệt tiêu lẫn nhau và làm kết quả bằng không hoặc sai lệch đáng kể.

CM4142 có đo được dòng khởi động của động cơ không?

Có. Chức năng AC INRUSH được dùng để ghi dòng khởi động AC và hiển thị giá trị RMS cùng giá trị đỉnh. Đây là chức năng hữu ích khi kiểm tra động cơ, máy bơm, quạt và máy nén.

Có được đo điện trở khi mạch đang mang điện không?

Không. Trước khi đo điện trở, thông mạch, diode, điện dung hoặc nhiệt độ, người dùng phải ngắt nguồn, khóa cô lập khi cần thiết, xác nhận mạch đã hết điện và xả điện tích còn lại.

HIOKI CM4142 còn được sản xuất không?

HIOKI đã công bố CM4142 là model ngừng sản xuất và đề xuất CM4141-50 làm sản phẩm thay thế. Người mua CM4142 cần kiểm tra tình trạng tồn kho, nguồn gốc, phụ kiện và điều kiện bảo hành trước khi đặt hàng.
